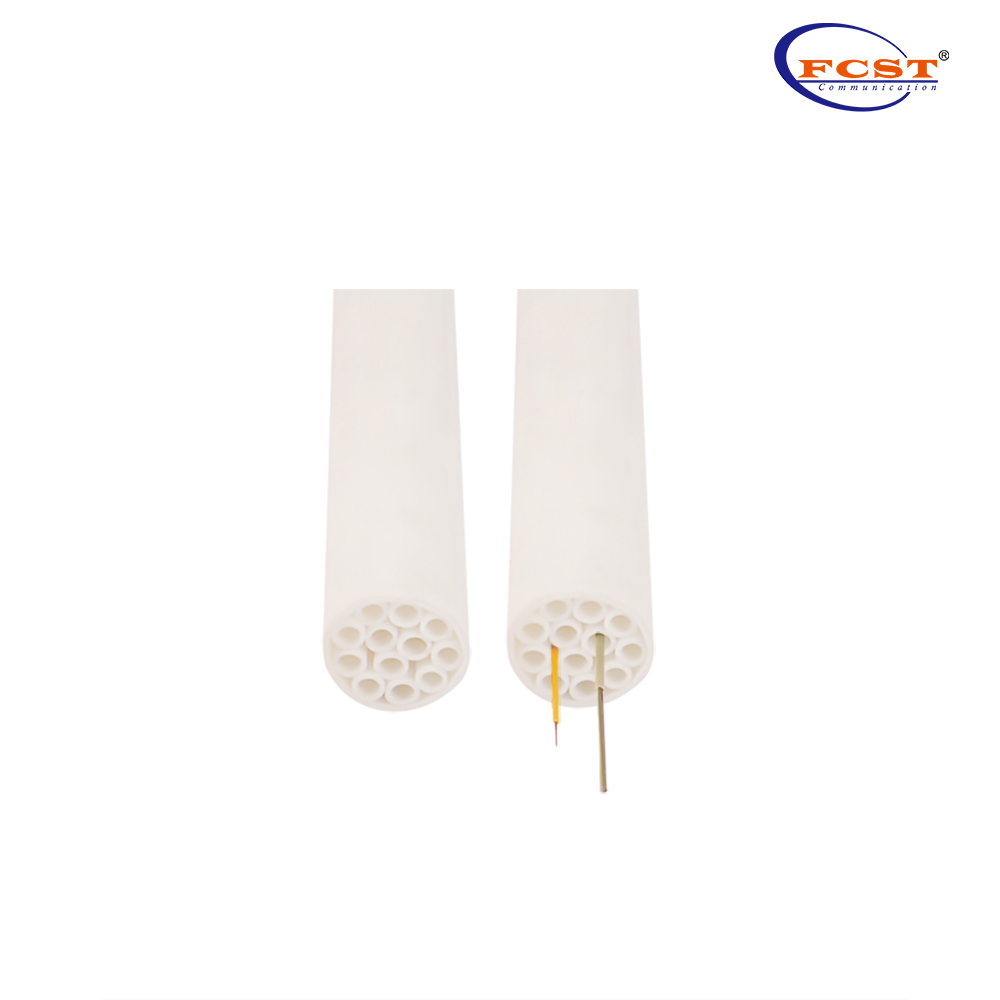

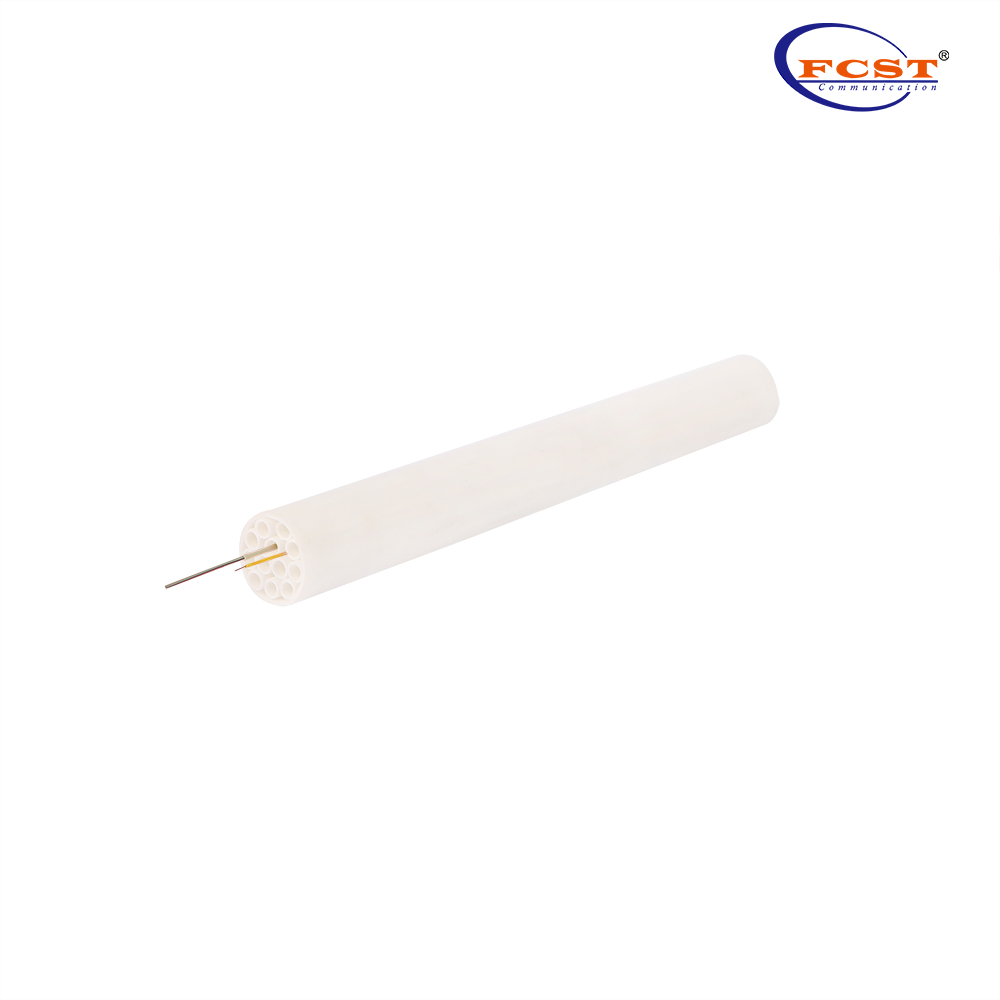

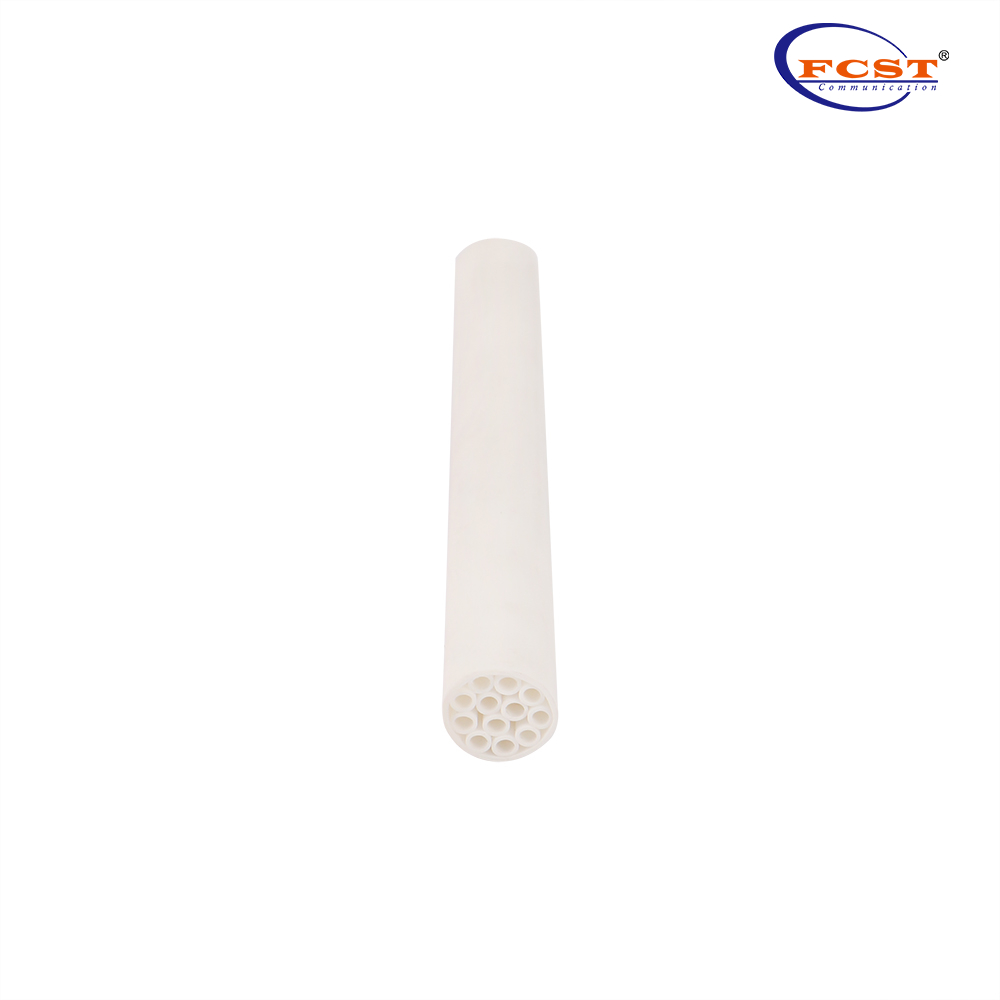

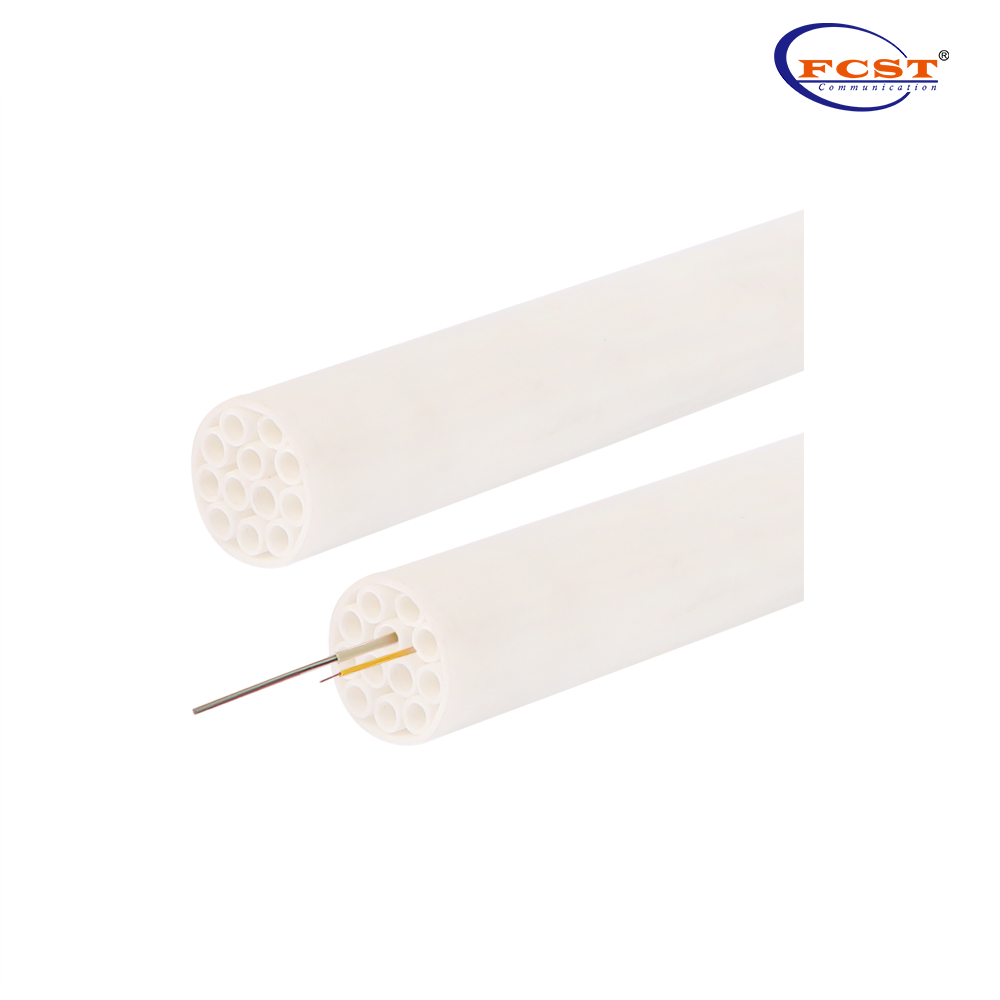

12-طرق 5-3.5mm LSZH أنبوب حزمة
FCST
12-Ways 5-3.5mm LSZH Tube Bundle
اختبار | صفة مميزة | طريقة اختبار | معايير القبول |
مواد أولية | |||
1 | يتم تصنيع حزم مع 100٪ HDPE العذراء | ||
2 | مؤشر تدفق الذوبان | ASTM 1238. 190℃@ 2.16 كجم تحميل | ≤ 0.40 جم / 10min |
3 | كثافة | ASTM D792. | 0.940～0.958 جم / سم3 |
4 | المقاومة الكراك الإجهاد البيئي (F50) | ISO 4599. | دقيقة. 96 ساعة |
الخصائص المادية والميكانيكية - القناة الدقيقة الداخلية 5 / 3.5mm | |||
1 | المظهر المرئي | الفحص العيني | مضلع داخل وسلس السطح الخارجي، خالية من بثور، تقلص ثقب، تقشير، الخدوش والخشونة. |
2 | القطر الخارجي | FCST | 5.0mm ± 0.1mm. |
3 | حائط سماكة | FCST | 0.75mm ± 0.10mm. |
4 | Iمقالة قطر نانر | تهب الكرة الصلب | يمكن تفجير الكرة الصلب 3.0 مم بحرية من خلال القناة. |
5 | Ovality. | FCST | 5٪ |
6 | Pالتقديرات | 5 دقائق @ 15bar كل قناة | Nس الضرر والتسرب |
7 | Kحبر | IEC 60794-1-2 طريقة E10 | ≤ 50mm |
8 | Tقوة Ensile | معدل التمديد: 100mm / دقيقة | ≥185N. |
9 | Cسرعه | طول العينة: 250mm الحمل: 550N. مدة ماكس. الحمل: 1 دقيقة وقت الاسترداد: 1 ساعة | Nيجب أن يمرر التشوه المتبقي> 15٪ من القطر الداخلي والخارجي اختبار التخليص القطر الداخلي. |
10 | Impact | IEC 60794-1-2 طريقة E4 1.0 J تأثير، وقت الاسترداد 1 ساعة | Nيجب أن يمرر التشوه المتبقي> 15٪ من القطر الداخلي والخارجي اختبار التخليص القطر الداخلي. |
11 | Hأكل الرائدة | 110℃ ～23℃، 1 ساعة | ≤ 3٪ |
12 | Mفي. منحنى دائرة نصف قطرها | 60mm. | Nيجب أن يمرر التشوه المتبقي> 15٪ من القطر الداخلي والخارجي اختبار التخليص القطر الداخلي. |
13 | Cس كفاءة الاحتكاك | 750 ملم قطرها، 450 درجة حلقة، كتلة 5 كجم | ≤ 0.1. |
14 | Cأولور والطباعة | الفحص العيني | AS لكل مواصفات العملاء |
اختبار | صفة مميزة | طريقة اختبار | معايير القبول |
الخصائص المادية والميكانيكية - حزم أنبوب | |||
1 | المظهر المرئي | الفحص العيني، Oغمد الروتر: أسود | مضلع داخل وسلس السطح الخارجي، خالية من بثور، تقلص ثقب، تقشير، الخدوش والخشونة. |
2 | القطر الخارجي | FCST | 22.4mm * 20.4mm.(± 1.1mm) |
3 | غمدحائط سماكة | FCST | 1.20 مم ± 0.20mm. |
4 | Pالتقديرات | 5 دقائق @ 15 بار كل قناة | Nس الضرر والتسرب |
5 | Tقوة Ensile | معدل التمديد: 100mm / دقيقة | ≥ 2200n. |
6 | Cسرعه | طول العينة: 250mm الحمل: 1000N. مدة ماكس. الحمل: 1 دقيقة وقت الاسترداد: 1 ساعة | Nيجب أن يمرر التشوه المتبقي> 15٪ من القطر الداخلي والخارجي اختبار التخليص القطر الداخلي. |
7 | Impact | IEC 60794-1-2 طريقة E4 3.0J تأثير، وقت الاسترداد 1 ساعة | Nيجب أن يمرر التشوه المتبقي> 15٪ من القطر الداخلي والخارجي اختبار التخليص القطر الداخلي. |
8 | Mفي. منحنى دائرة نصف قطرها | 480mm. | Nيجب أن يمرر التشوه المتبقي> 15٪ من القطر الداخلي والخارجي اختبار التخليص القطر الداخلي. |
9 | Cأولور والطباعة | الفحص العيني | البرتقاليأو حسب مواصفات العميل |
يمكن تخزين الحزم المكتملة لقناة HDPE الصغيرة على الأسطوانة في الهواء الطلق كحد أقصى. 6 أشهر عند تاريخ الإنتاج.
درجة حرارة التخزين: -40 درجة مئوية～ + 70 درجة مئوية
درجة حرارة التثبيت: -30 درجة مئوية～ + 50 درجة مئوية
درجة حرارة التشغيل: -40 درجة مئوية～ + 70 درجة مئوية

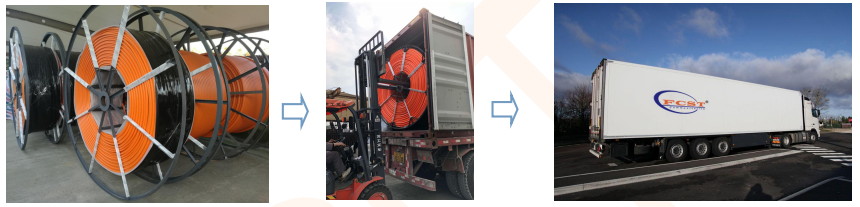

Packing. Information.
