12 - طرق 7-3.5mm مع غمد PE 1.2MM TW Series HDPE BUBEDLE
FCST

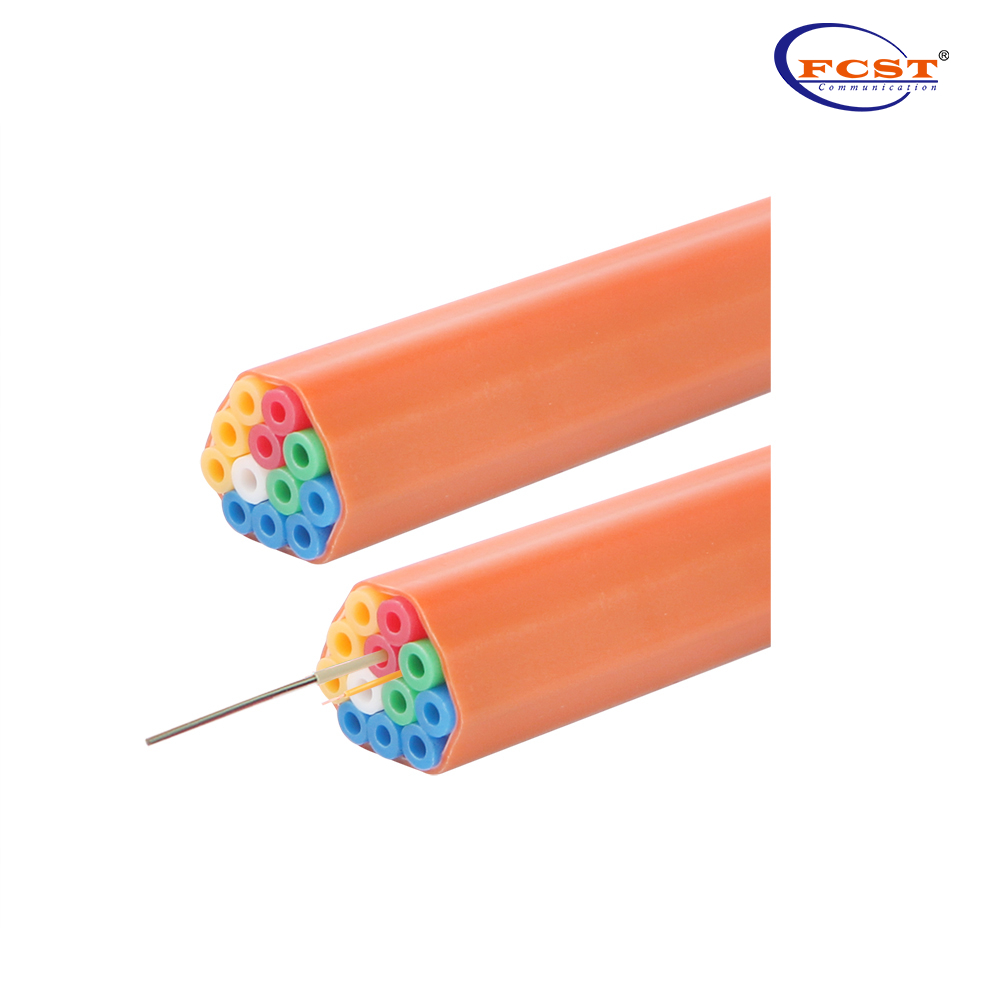

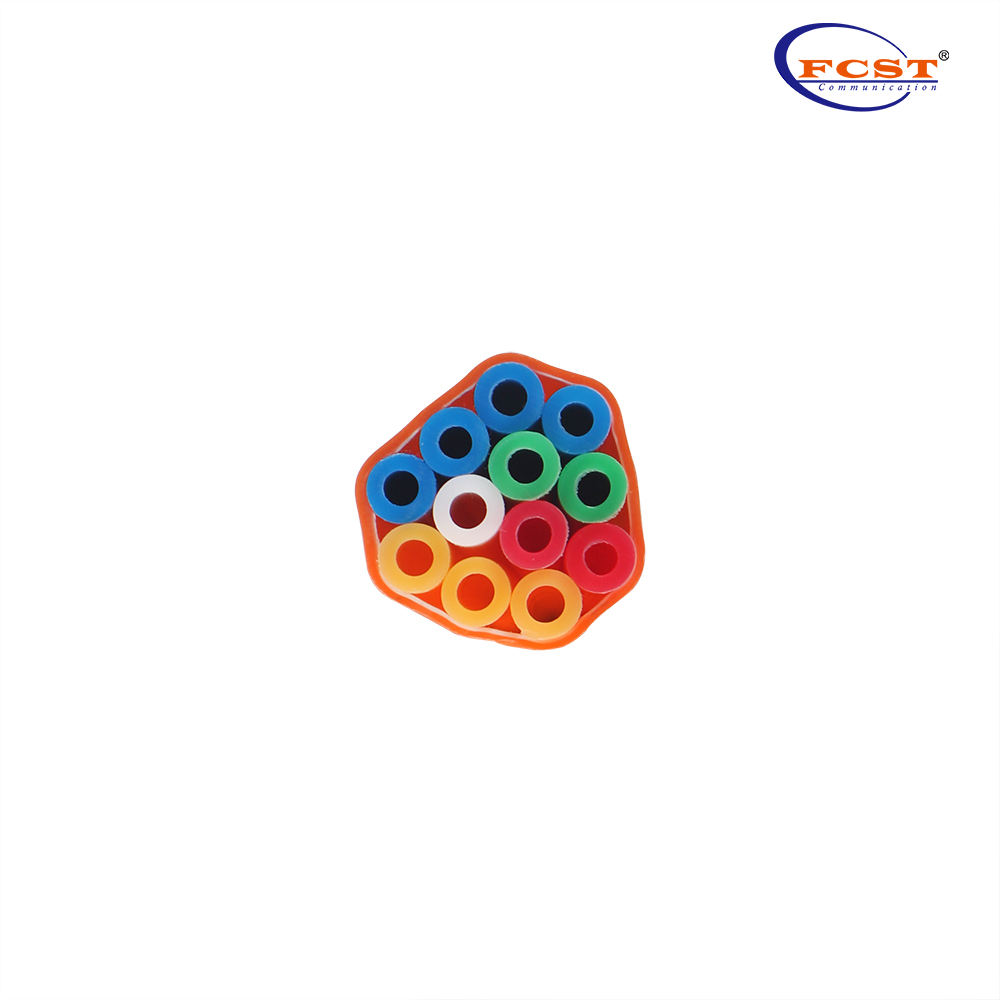

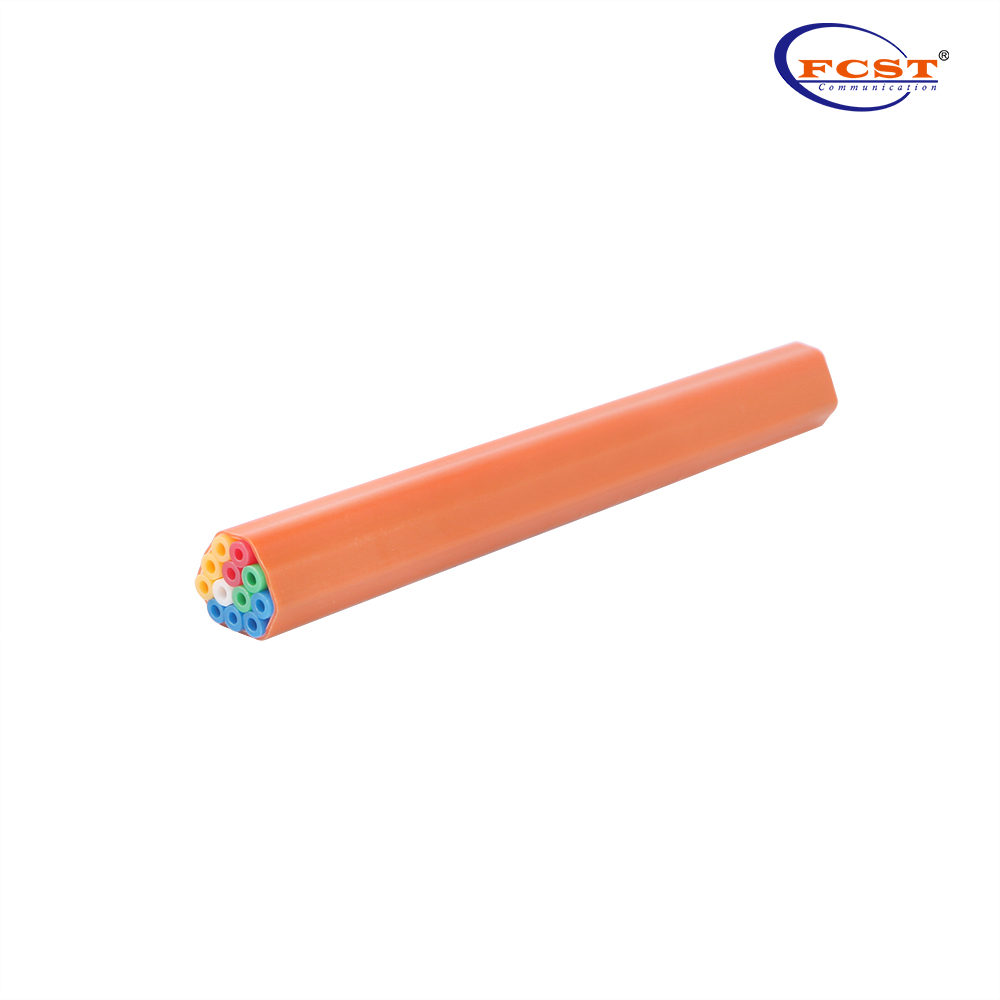

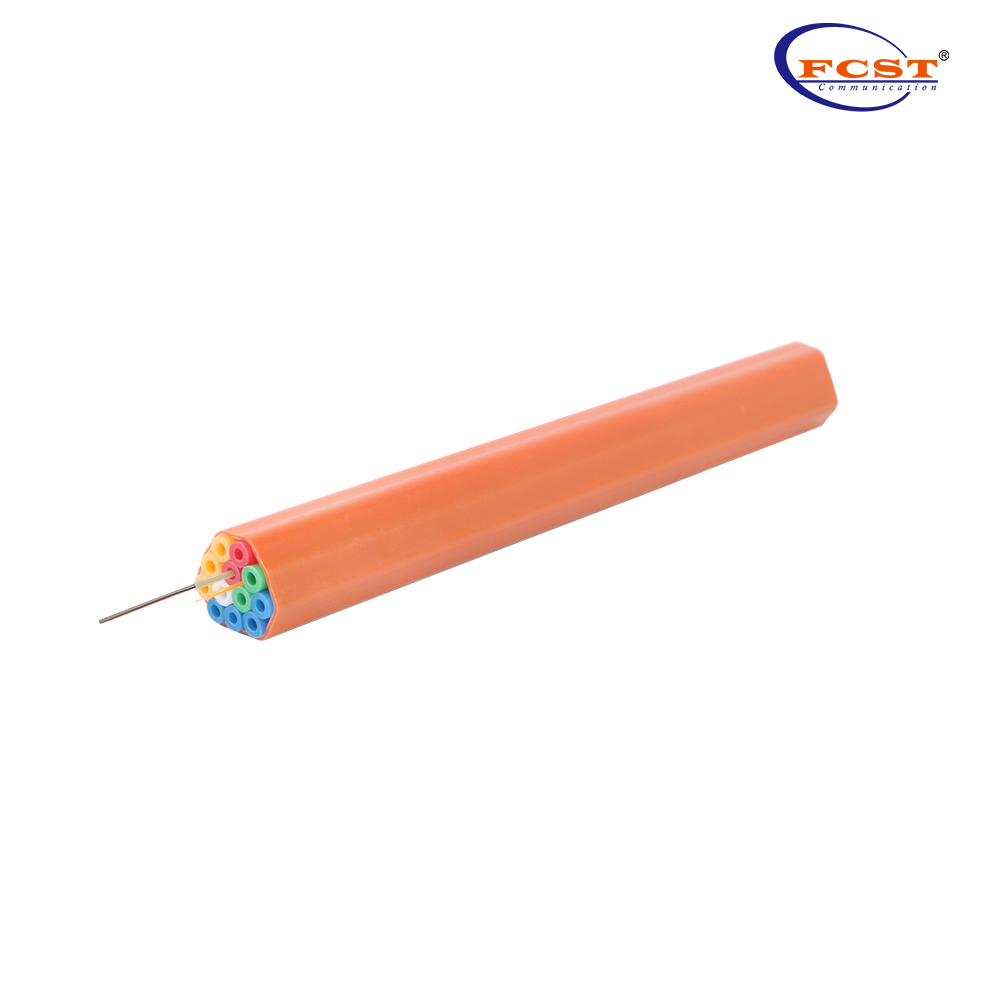

12-Ways 7-3.5mm With PE Sheath 1.2mm TW Series HDPE Tube Bundle
وصف عام
يتكون المنتج من خلال 12 طرق 7 / 3.5mm القنوات الصغيرة الداخلية، مع أداء الاحتكاك المنخفض. الغمد الخارجي مادة HDPE معأنحفغمد ملون يجعل المنتج مناسب لدفن مباشرة.
مواد أولية
صفة مميزة | طريقة اختبار | معايير القبول | |
1 | يتم تصنيع حزم مع 100٪ HDPE العذراء | ||
2 | مؤشر تدفق الذوبان | ASTM D1238. 190 درجة مئوية @ 2.16 كجم تحميل | ≤ 0.40 جم / 10min |
3 | كثافة | ASTM D792. | 0.940~0.958 جم / سم 3 |
4 | المقاومة الكراك الإجهاد البيئي (F50) | ISO 4599. | دقيقة. 96 ساعة |
القناة الصغيرة الداخلية
البعد
القطر الخارجي (مم) | سمك وول (مم) | القطر الداخلي (مم) | ضغط | |||
اسمى، صورى شكلى، بالاسم فقط | تفاوت | اسمى، صورى شكلى، بالاسم فقط | تفاوت | دقيقة. | (شريط) | |
7 / 3.5mm | 7.0 | ±0.1 | 0.75 | 0.75 | 3.3 | 16 |
العلامات
تشمل علامات القناة الصغيرة الداخلية المعلومات التالية وتكرر كل متر واحد:
lمواصفات المنتج.
lلفائف رقم
lتاريخ تصنيعها
lطول العلامات (E.G. = 1234M)
lالعلامات الأخرى متوفرة بناء على طلبات العملاء.
الأداء الميكانيكي - الداخليةMIcro.Duct 7 / 3.5mm
أغراض | المعايير | طريقة اختبار | perfocom. |
التخليص القطر الداخلي | IEC 60794-5-10. ANNEX E. | الضغط: 12 barmax. حجم الحجم: 85٪ من الاستشاري. بطاقة تعريف
| Pالحمار من خلال القناة الصغيرة |
Tقوة Ensile | IEC 60794-5-10. و 20. | معدل التمديد: 100mm / دقيقة | ≥ 520n. |
استطالة | IEC 60794-5-10. و 20. | معدل التمديد: 100mm / دقيقة | ≥ 500٪ |
Cسرعه | IEC 60794-5-10. و 20. | طول العينة: 250mm تحميل: 2450n. مدة ماكس. الحمل: 1 دقيقة وقت الاسترداد: 1 ساعة | بموجب الفحص البصري، لا يوجد أي ضرر لقناة الجزئية، ويمكن تمرير اختبار إزالة القطر الداخلي. |
تأثير | IEC 60794-5-10. و 20. | ستردائرة نصف قطرها السطح IKing: 20MM Iطاقة MPACT: 1.5 J وقت الاسترداد: 1 ساعة | بموجب الفحص البصري، لا يوجد أي ضرر لقناة الجزئية، ويمكن تمرير اختبار إزالة القطر الداخلي. |
Kحبر | IEC 60794-5-10. و 20. | - | ≤10x القطر الخارجي |
دقيقة.Bنهاية دائرة نصف قطرها | IEC 60794-5-10. و 20. | Number من المنعطفات: 5 Number من الدورات: 1 Mقطر اندريل: 20x القطر الخارجي | بموجب الفحص البصري، لا يوجد أي ضرر لقناة الجزئية، ويمكن تمرير اختبار إزالة القطر الداخلي. |
احتكاك | FCST | Mأندريل قطر: 750mm Cالقطر القادر: 2.8mm LOAD: 5.0 كجم
Tيتم تأمين القناة العينة مع 450°التفاف حول ماندرل. يجب سحب وزن 5.0 كجم عند 500 مم / دقيقة والسفر 200mm. | ≤0.1 |

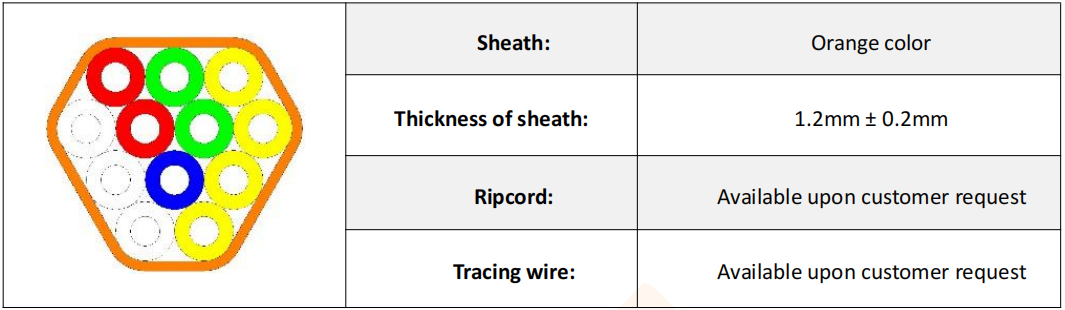

حزمة أنبوب
التكوين والبعد
القطر الخارجي (مم) | سمك وول (مم) | ||
اسمى، صورى شكلى، بالاسم فقط | اسمى، صورى شكلى، بالاسم فقط | تفاوت | |
Tحزمة Ube. | 30.4 * 27.6. | 1.2 | ±0.2 |
الأداء الميكانيكي
أغراض | المعايير | طريقة اختبار | perfocom. |
التخليص القطر الداخلي | IEC 60794-5-10. ANNEX E. | الضغط: 12 barmax. حجم الحجم: 85٪ من الاستشاري. بطاقة تعريف
| Pالحمار من خلال كل القناة الصغيرة الداخلية |
Tقوة Ensile في العائد (الإغماد) | IEC 60794-5-10. و 20. | معدل التمديد: 100mm / دقيقة | ≥ 21.0mpa. |
استطالة (الإغماد) | IEC 60794-5-10. و 20. | معدل التمديد: 100mm / دقيقة | ≥ 500٪ |
Cسرعه | IEC 60794-5-10. و 20. | طول العينة: 250mm الحمل: 2000N. مدة ماكس. الحمل: 1 دقيقة وقت الاسترداد: 1 ساعة | تحت الفحص المرئي، لا يوجد أي ضرر لحزمة الأنبوب، ويمكن تمرير اختبار إزالة القطر الداخلي. |
تأثير | IEC 60794-5-10. و 20. | ستردائرة نصف قطرها السطح IKing: 200mm Iطاقة MPACT: 5.0 ي وقت الاسترداد: 1 ساعة | تحت الفحص المرئي، لا يوجد أي ضرر لحزمة الأنبوب، ويمكن تمرير اختبار إزالة القطر الداخلي. |
دقيقة.Bنهاية دائرة نصف قطرها | IEC 60794-5-10. و 20. | Number من المنعطفات: 3 Number من الدورات: 1 Mأندريل قطر: 24x القطر الخارجي | بموجب الفحص البصري، لا يوجد أي ضرر لقناة الجزئية، ويمكن تمرير اختبار إزالة القطر الداخلي. |
التعبئة
FCSTيتم تسليم حزمة أنبوب على طبل الحديد. الطبول المحمية مع رقائق البلاستيك السوداء ونهاية الحزمة مختومة مع نهاية نهاية للتأكد من أن القناة الصغيرة الداخلية لن تتأثر بالماء والغبار.
ملاحظات
يمكن تخزين الحزم المكتملة لقناة HDPE الصغيرة على الأسطوانة في الهواء الطلق كحد أقصى. 6 أشهر عند تاريخ الإنتاج.
درجة حرارة التخزين: -40 درجة مئوية~ + 70 درجة مئوية
درجة حرارة التثبيت: -30 درجة مئوية~ + 50 درجة مئوية
درجة حرارة التشغيل: -40 درجة مئوية~ + 70 درجة مئوية
Packing. Information.
