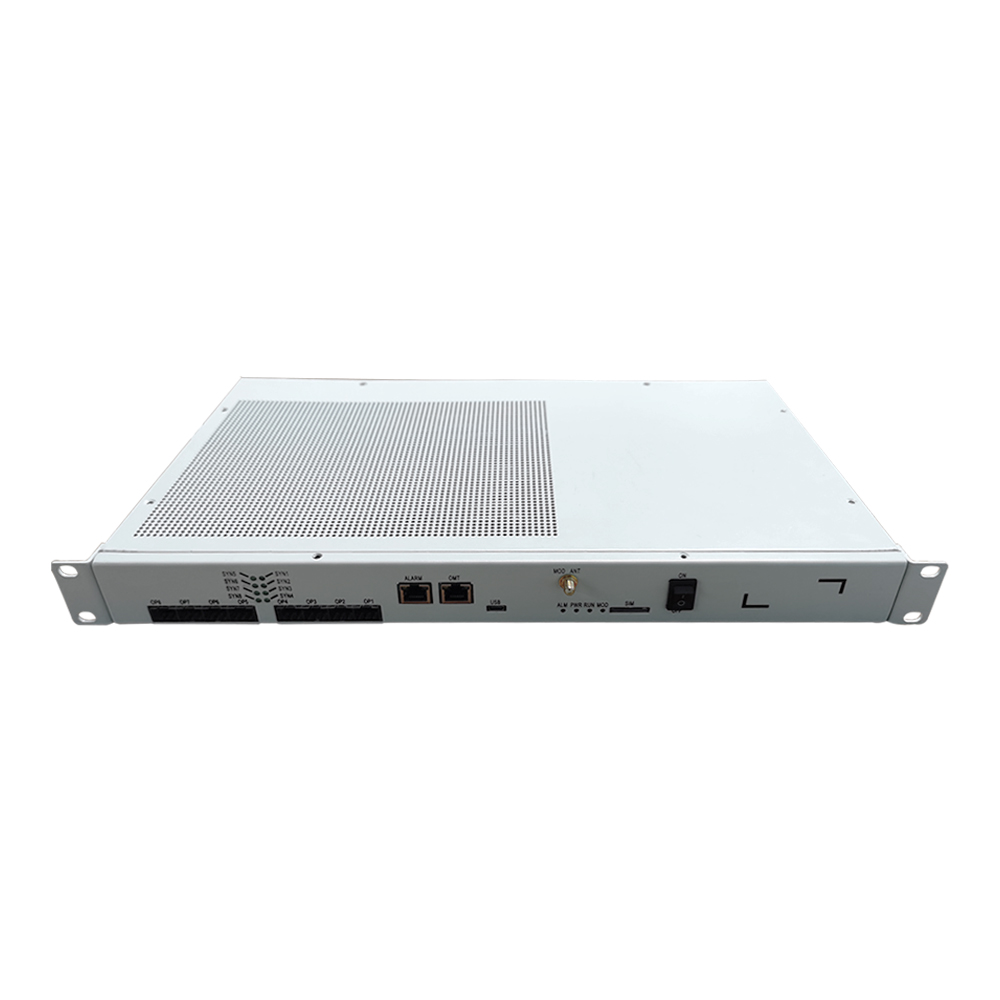

5G + 4G نظام الألياف البصرية الرقمية
FCST
5G+4G Digital Optical Fiber Remote System
نظرة عامة على المنتج
النظام هو الحل التكميلي الفعال من حيث التكلفة وعالية الطاقة. يستخدم النظام Combi- \"AU + RU \" وحدة المعمارية ذات المستوى الثاني ومتوافق مع شبكات 4G.
مقارنة بالنظام البعيد الألياف البصرية الرقمية 4G التقليدية، فإن الميزة هي أنه يمكن أن توفر المزيد من عرض النطاق التردد الراديوي 100 متر، وفي نفس الوقت يدرك مخطط MIMO في كلا الصليب الأحمر والهاتف، وتكنولوجيا ضغط رقمية أكثر تطورا، وتكنولوجيا تأخير النظام الأدنى ، تكنولوجيا المزامنة أكثر موثوقية وتكنولوجيا DPD كبيرة النطاق الترددي، مقارنة مع الراسبين الألياف البصرية الرقمية 4G، فإن المنتج العام قد حسن بشكل كبير قدرات التقنية والتجارية.

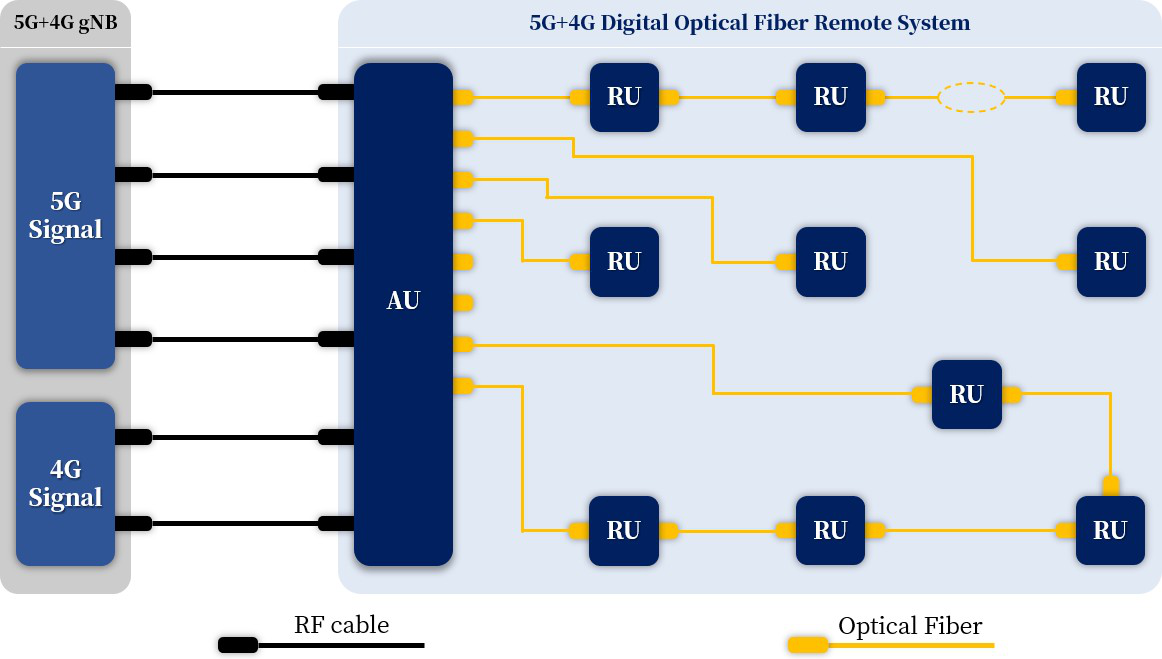

هندسة الشبكات
مواصفات المنتج
المواصفات الوظيفية للنظام | |
دور | |
تكرار | دعم الصين تليكوم والصين يونيكوم 5G / 4G فرقة التردد ·2.1 جيجا هرتز:2110 - 2170./1920 - 1980(4t4r.) ·1.8 جيجا هرتز:1830 - 1880./1735 - 1785(2t2r.) |
هيكل النظام | وحدة الوصول.+وحدة عن بعد |
عدد القنوات | دعم أعلى / أسفل 6 قنوات(4G هو 2 قنوات,5G هو 4 قنوات) |
قدرة الشبكات | دعم اتصال الألياف والتواصل بين الاتحاد الافريقي ورو شبكة دعم الشبكات (المستوى 8)، شبكة النجوم (8 منافذ)، دعم الشبكات الهجينة دعم طوبولوجيا عمل طوبولوجيا العمل، ودعم وظيفة استعلام العقدة |
حماية مكبر للصوت | كشف حالة مكبر الصوت، وتجنب مكبر الصوت من الاحتراق عند عدم طبيعية |
DPD. | دعم التبديل DPD وقمع الذروة |
تأخير الوقت | دعم تأخير وظيفة التعديل التلقائي واليدوي، مجموعة تعديل التأخير ≥ 50 mi- الكروسوكر، دقة ضبط التأخير ≤ 2 micseconds |
الوقوف كشف الموجة | يدعم |
كشف الطاقة | يدعم |
AGC. | يدعم |
التبديل الموفرة للطاقة | يشمل وضع التوفير يقلل من استهلاك الطاقة أثناء حركة المرور الخمول |
قسم الخلايا والتوسع | دعم تقسيم الخلية والتوسع عن طريق إضافة cascade au |
تصميم متوافق | دعم الهوائي المدمج، ولديه واجهة هوائي خارجي |
إدارة | يدعم الإدارة المركزية من خلال الوصول السلكي والشبكة اللاسلكية إلى SYS- TEM OMC إدارة الدعم من خلال برنامج OMT المحلي |
الموثوقية | MTBF.(يعني الوقت بين فشل النظام):≥100،000H MTTR.(يعني الوقت لإصلاح):≤0.5 ساعة |
المواصفات الوظيفية للنظام | ||
مواصفات RF. | ||
فئة المعدات | وحدة الوصول. | وحدة عن بعد |
5G تردد | حظ:1920 - 1980 ميجاهرتز/دلف:2110 - 2170 ميجاهرتز | |
5G النطاق الترددي | 60 ميجا هرتز | |
5 جرام عدد القنوات | 4t4r. | |
تردد 4G. | حظ:1735 - 1785 ميجاهرتز/دلف:1830 - 1880 ميجاهرتز | |
4G النطاق الترددي | 50 ميجا هرتز | |
عدد 4G من القنوات | 2t2r. | |
نقل الطاقه | -10dbm.(±2db.) | 40dbm.(±2db.) |
alc. | ±2db. | |
ربح | 50db.(±2db.)نطاق التعديل≥30db.;تعديل الخطوة≤1db. | |
تأخير انتقال | ≤8μs. | |
إيفم | DPD≤5٪(QPSK / 16QAM / 64QAM / 256QAM) | |
الرقم الضوضاء | ≤5db | - |
خطأ التردد | ≤ ±0.01 مساء | |
الجهد نسبة موجة دائمة | ≤1.5 | |
تقلبات داخل الفرقة | ≤3DB. | |
مواصفات النقل البصري | ||
النطاق الديناميكي المسار البصري | ≥15db. | |
إنتاج الناتج البصري | ≥-9dbm | |
مسافة ناقل الحركة البصري | 20km. |
المواصفات الوظيفية للنظام | ||
المواصفات المادية | ||
فئة المعدات | وحدة الوصول. | وحدة عن بعد |
بيئة | درجة الحرارة:-5 ℃.~+ 45 ℃.رطوبة:≤80٪ | درجة الحرارة:-40 ℃.~+ 55 ℃.رطوبة:≤95٪ |
مستوى الحماية | IP30. | IP65. |
وزن المعدات | ≤20 كجم | |
استهلاك الطاقة | ≤65 | ≤400 |
حجم المعدات | 1u. | ≤20L |
طريقة التثبيت | دعم تصميم خزانة القياسية 19 بوصة وتركيب الجدار | دعم الجدار وتركيب القطب |
حجم المعدات | 440 × 261 × 43.6 مم | 479 × 310 × 115mm |
مواصفات الواجهة | ||
فئة المعدات | وحدة الوصول. | وحدة عن بعد |
وصف واجهة الجهاز |

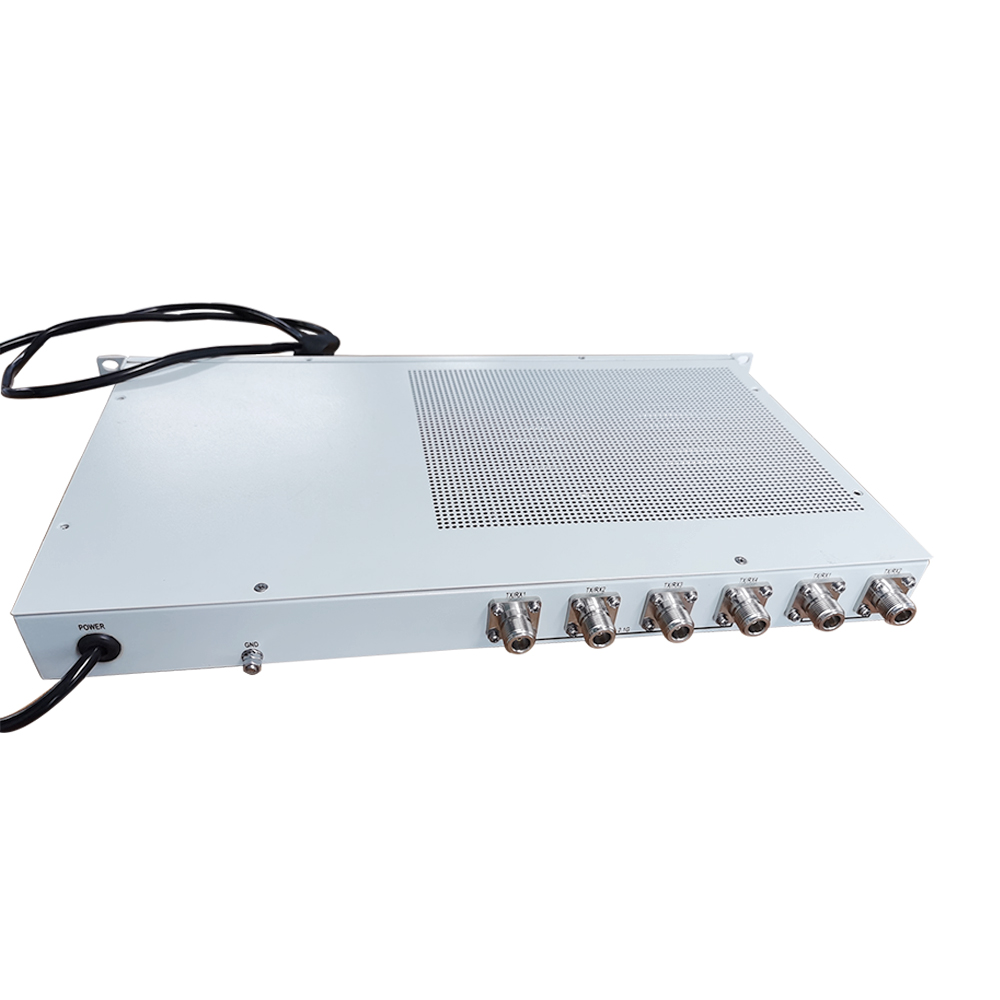

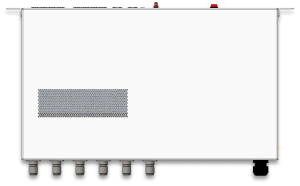

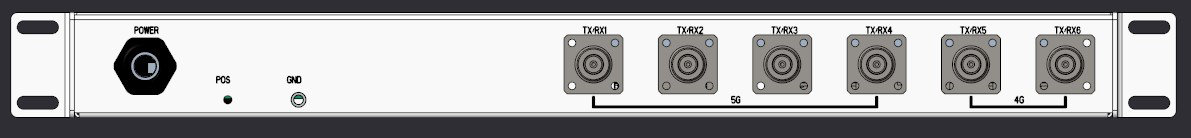

واجهة RF.:N- أنثى×6 واجهة البصرية:10G SFP +.×8 إدارة:1G RJ-45×2(OMC + OMT.) يو اس بي:Type-C.×1 شريحة جوال×1 وزارة الدفاع النمل×1 |

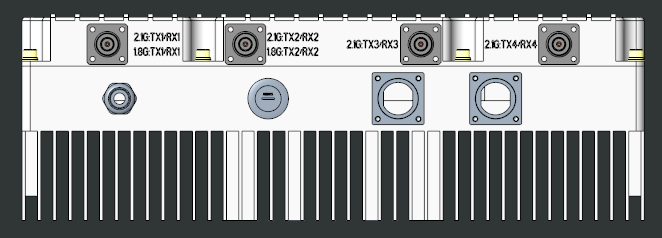

واجهة RF.:N- أنثى×4 واجهة البصرية:10G SFP +.×2 الإدارة:1G RJ-45×1(أكلت) |
