| الكمية: | |
|---|---|
تطبيق SMC Telecommuncrunction فتح في ODN
ODN العمارة (شبكة التوزيع البصري)، شبكة التوزيع البصري هي شبكة الكابل البصري FTTH تعتمد على معدات PON. دوره هو توفير قناة نقل بصري بين OLT و ONU.
حجم المنتج
نسيجMويل | نسيجبحجم | فتحةCعلى Size. | أقصىError. | غلاف فتحة التحميل | |||||||||
L | I | W | w | H | h | C | D | E | A | B | |||
FCST-TH-SMC01 | 540 | 660 | 400 | 520 | 583 | 682 | 387.5 | 71.5 | Φ45 | 600 | 460 | ±3 | B125 (12.5T) ينطبق على الرصيف، مواقف الدراجات، مواقف السيارات الصغيرة و موقف تحت الارض. |
مزايا المنتج
lالقدرة الحاملة قوية
تستخدم مواد التصنيع بشكل رئيسي مواد مركبة عالية القوة والمواد عالية المستوى. يمكن أن يصل الحمل المحوري إلى 100kn، ويمكن أن يصل الحمل الجانبي إلى 40KN.
lمقاومة التآكل قوية
لدى SMC مقاومة جيدة للمقاومة للتآكل الكيميائي (حمض، القلوي، الملح، المذيبات العضوية، وما إلى ذلك)، فإن الاستخدام الطويل الأجل في البيئة تحت الأرض لن يسبب تغييرات في الهيكل الداخلي والأداء للمواد.
lموجة جيدة نفاذية
تتمتع مادة SMC باختراق موجة كهرومغناطيسية قوية، مما يفضي إلى انتقال إشارة المعدات المختلفة ويمكن الاستلام
جزء كبير من إشارة الأقمار الصناعية، موثوقية عالية.
lمقاومة جيدة لدرجة حرارة عالية ومنخفضة
درجة حرارة تشويه الحرارة لمواد SMC عالية للغاية، ويمكن أن تحافظ على أداء جيد في درجة حرارة منخفضة. يمكن استخدام المنتج لفترة طويلة في حدود -40 ~ 100℃.
lسهلة التركيب
عملية التثبيت بسيطة، يمكن لماقات البناء القائمة على الصفر بدء التثبيت بعد قراءة الدليل لفترة وجيزة. لا يتأثر تثبيت المنتج بأي مناخ وبيئة، بناء في أي وقت.
lوسائل النقل المريحة والحد من التكلفة
يحتوي العلبة على هيكل بسيط وتجميعها من الأجزاء المتناثرة. وهو مناسب لنقل المسافات الطويلة ويقلل من التكاليف.
lخدمة الحياة الطويلة
تتمتع مادة SMC المركبة بممتلكات شاملة ممتازة مثل مقاومة درجات الحرارة العالية والمنخفضة، ومقاومة التآكل الكيميائي، وتوفير الضمان الأساسي لحياة الخدمة المدفونة لأكثر من 30 عاما.
lانخفاض تكلفة دورة الحياة
خلال حياة المنتج، يتم تنظيف الداخل من العلبة، والصيانة صغيرة، وتكلفة منخفضة.
lارتفاع قابل للتعديل
المنتج لديه وظيفة التعديل. يعمل ضبط اللياقة البدنية على ضبط واكسسوارات الترباس معا لضبط ذروة غطاء فتحة الفتحة وفقا لظروف الأرض الفعلية في موقع البناء الفعلي، والحد الأقصى لارتفاع التكيف الغلاف الفتحري هو 50 مم.

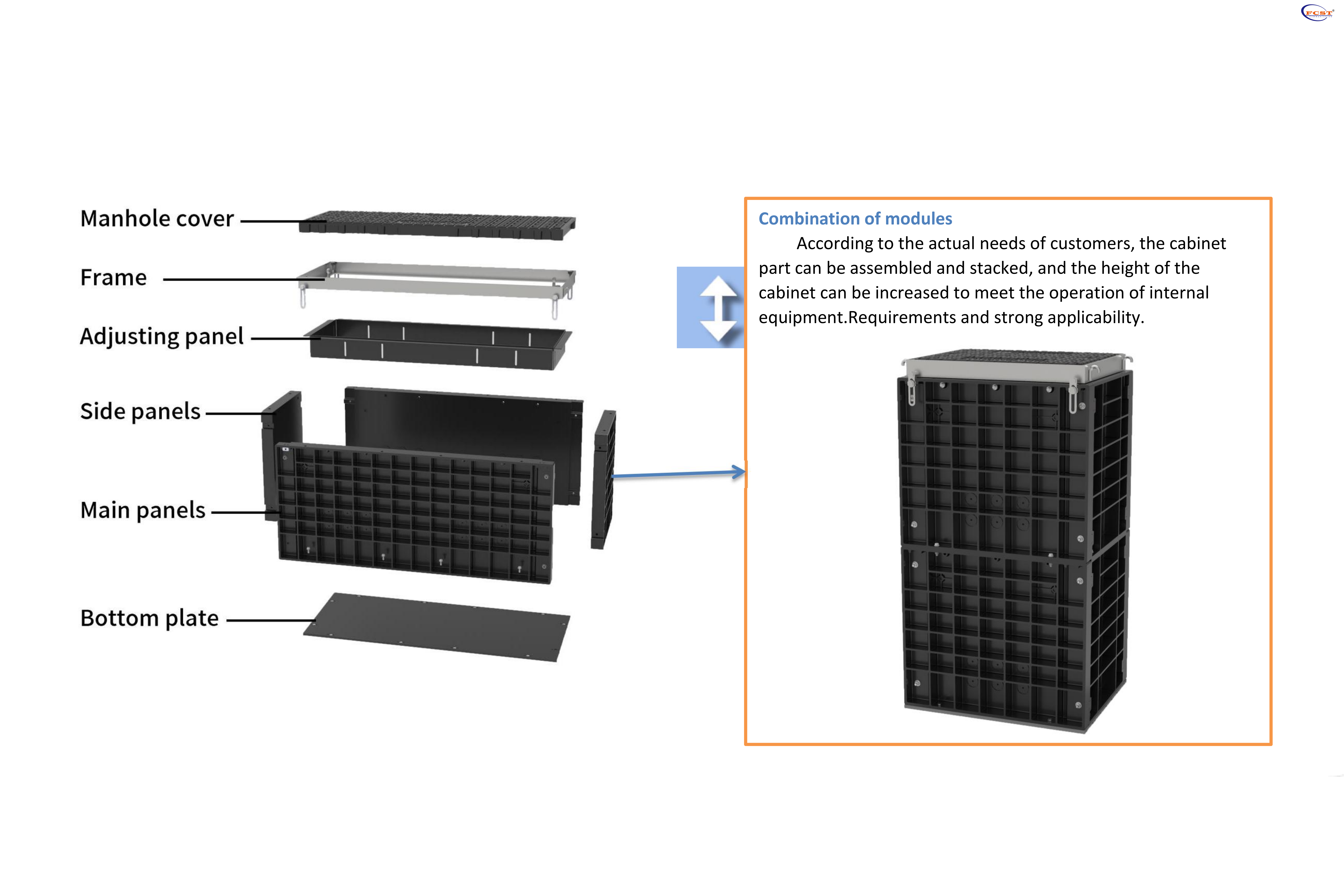

هيكل المنتجات
مواصفات المنتج
جميع المنتجات تمتثل لمعايير EN124: 1994.
المواد الكيميائيةResistancePerformance.
مواد كيميائية | مركزةSulfuric.Aالبحث الجنائي | SالأديهارHYdroxide. | SالأديهارCكلوريد |
اختبارConditions. | غارقة في الحل المحدد لمدة 48 ساعة | ||
نتائج الإختبار | لا تآكل واضح على السطح، Collonloss <1٪ | ||
الأداء الميكانيكي
أغراض | رقم قياسي | متطلبات | نتائج الإختبار |
قوة الشد | GB / T1447-2005. | ≥100mpa. | 105Mpa. |
تعديل الشد | GB / T1447-2005. | ≥10GPA. | 11.8 جيجابايت |
قوة الانحناء | GB / T1449-2005. | ≥200mpa. | 213Mpa. |
معامل العاطفة | GB / T1449-2005. | ≥10GPA. | 11.3 جيجابايت |
تأثير المتانة | GB / T1451-2005. | ≥80kj /㎡ | 90.8kj /㎡ |
صلابة بار | GB / T3854-2005. | ≥50 | 56 |
حمولة الحجرة
نوع الغرفة | FCST-TH-SMC01 | FCST-TH-SMC02 | FCST-TH-SMC03 |
تحميل اختبار المحور | 100KN. | 100KN. | 100KN. |
تحميل الاختبار الجانبي | 40KN. | 40KN. | 40KN. |
الأداء الحراري
أغراض | رقم قياسي | نتائج الإختبار |
حرارة تشويه الحرارة | GB / T1634.2-2004. | > 200.℃ |
قوة الانحناء | GB / T9979- 2005 (-40°ج) | 265Mpa. |
معامل العاطفة | GB / T9979- 2005 (-40°ج) | 1.43x10 ^ (4) MPA |
انخفاض معدل الاحتفاظ بقوة | GB / T9979- 2005 (-40°ج) | 124٪ |
معدل الاحتفاظ بالمعادن النمو | GB / T9979- 2005 (-40°ج) | 11.16٪ |
معامل التوسع الخطي | ب / T2572-205 (26℃~100℃) | 1.66x10 ^ (- 5) |
خط إنتاج العرض
خط إنتاج العرض
تفاصيل المنتج
مقارنة الأداء الشامل
مقارنةCategory | أغراض | كتيبSخلقMماهلول | SMC | مقارنةAnalysis. |
هندسةPerformance.COmparison. | الحرفية | مصنوع يدويا في الموقع، ونوعية لا يمكن السيطرة عليها | يستخدم راتنج Macromolecule كمواد خام، إنتاج مسبقا في المصنع، صب حقن لمرة واحدة، جودة مستقرة ويمكن التحكم فيها. | عملية إنتاجموفيل SMCهو أكثر تقدما، والجودة أكثر استقرارا وموثوقة. |
ظروف البناء | العمل الاصطناعي، المتضرر من المناخ والبيئة فترة البناء (كما المطر، ارتفاع درجة الحرارة، البرد الشديد) | لا تتأثر بأي مناخ أو بيئة | موفيل SMCيمكن بناء كل يوم | |
مادةPerformance. | لا مقاوم للحمض والقلويات التآكل | مقاومة للحمض والقلويات التآكل | مادة SMC لديها مقاومة أفضل للحمض والقلويات والملح. | |
اتصالMإيثود | اتصال جامد، سهل السقوط والتسريب. | اتصال مرن، تسوية موحدة مع خط أنابيب. | الموفيل SMCطريقة الاتصال أكثر تفضيلا للحفاظ على غرفة البئر نظيفة وليس سهلة التسرب. | |
الحفاظ | الصيانة غير النظامية والانسداد المتكرر. | صيانة بسيطة | الموفيل SMCمن السهل الحفاظ عليها، لا حاجة لتنظيف الحجارة الهشة، الطوب، الحطام، إلخ. | |
خدمةLIFE. | متوسط عمر الخدمة 5-10 سنوات | ليس من السهل الانهيار، والبناء آمن، والحياة الخدمة لا تقل عن 30 عاما | حياة مواد SMC نفسها هي 30 سنة | |
اقتصاديPerformance.COmparison (خذ 10 آبار كمثال) | عدد عمال البناء | 20 | 2 | موفيل SMCيحفظ العمل |
أيام قضيت | 2 أيام | نصف اليوم | موفيل SMCيوفر الوقت | |
التكلفة الشاملة | متوسط | قليل | فترة البناء للموفيل SMCقصيرة، والتي توفر الكثير من العمل | |
Pلورتي | استخدام الموارد | المستهلك الموارد، موارد المياه، الأرض الخصبة تلوث البيئة | حماية البيئة وتوفير الطاقة، توفير الأرض، توفير المياه، توفير المواد، قابلة لإعادة التدوير | موفيل SMCتوفير الطاقة وحماية البيئة |
اتجاه التطوير | تدمير البيئة، موارد النفايات، الخروج من السوق | تركز الدولة على تعزيز مواد البناء الجديدة الموفرة للطاقة والصديقة للبيئة | موفيل SMCيتوافق مع التنمية المستدامة في البلاد | |
ملخص | إن بناء SMC دليل دفن يدوي مرن وفعال، مع تكنولوجيا البناء البسيطة وحماية البيئة وتوفير الطاقة وتكلفة منخفضة وحياة الخدمة الطويلة. | |||
التعبئة والنقل
وصف التعبئة
نظرا للخصائص الهيكلية للمنتج، يمكن اختيار تعبئة المصنع وفقا للاحتياجات الفعلية للعملاء ومسافات النقل وطرق النقل.
التفكيك والنقل
بنية المنتج بسيطة وسهلة التفكيك، ويمكن تقسيم جميع المكونات إلى أجزاء منفصلة، وهي مكدسة وشقة مجمعة. تحتل مساحة صغيرة، وتكلفة النقل المنخفضة، والتفكيك والتعاون أكثر تفضيلا لاستقرار المنتج، فمن المريح للنقل وتلف البضائع الصغيرة.
تطبيق المنتج
ترتيبSانتخاب
