أفضل الممارسات لاختبار PON للجيل القادم

أصبح النطاق العريض Gigabit ضروريًا، وقد أتاحت الخدمات التجارية ومحطات 5G الصغيرة بعض الفرص. في هذه الحالة، بدأ المشغلون في التفكير في اعتماد الجيل التالي من جهاز PON لترقية البنية التحتية الحالية للألياف الضوئية. سوف تستكشف هذه المقالة المشغلين الذين يحتاجون إلى فهم المعرفة للتأكد من أن البنية التحتية الخاصة بهم يمكنها دعم هذا الترحيل.

من بين شبكات FTTH الموجودة، عادة ما يكون هناك ألياف خط تغذية (تسمى F1) من النهاية (CO). يصل طول هذا الرابط أحيانًا إلى 30 كيلومترًا. توفر الألياف الضوئية إشارة للجهاز الضوئي، وعادةً ما يوفر الأخير إشارة لـ 32 ليفًا ضوئيًا، وكل ليف ضوئي متصل بعائلة مستخدمين مختلفة. تسمى هذه الألياف الضوئية ألياف F2.

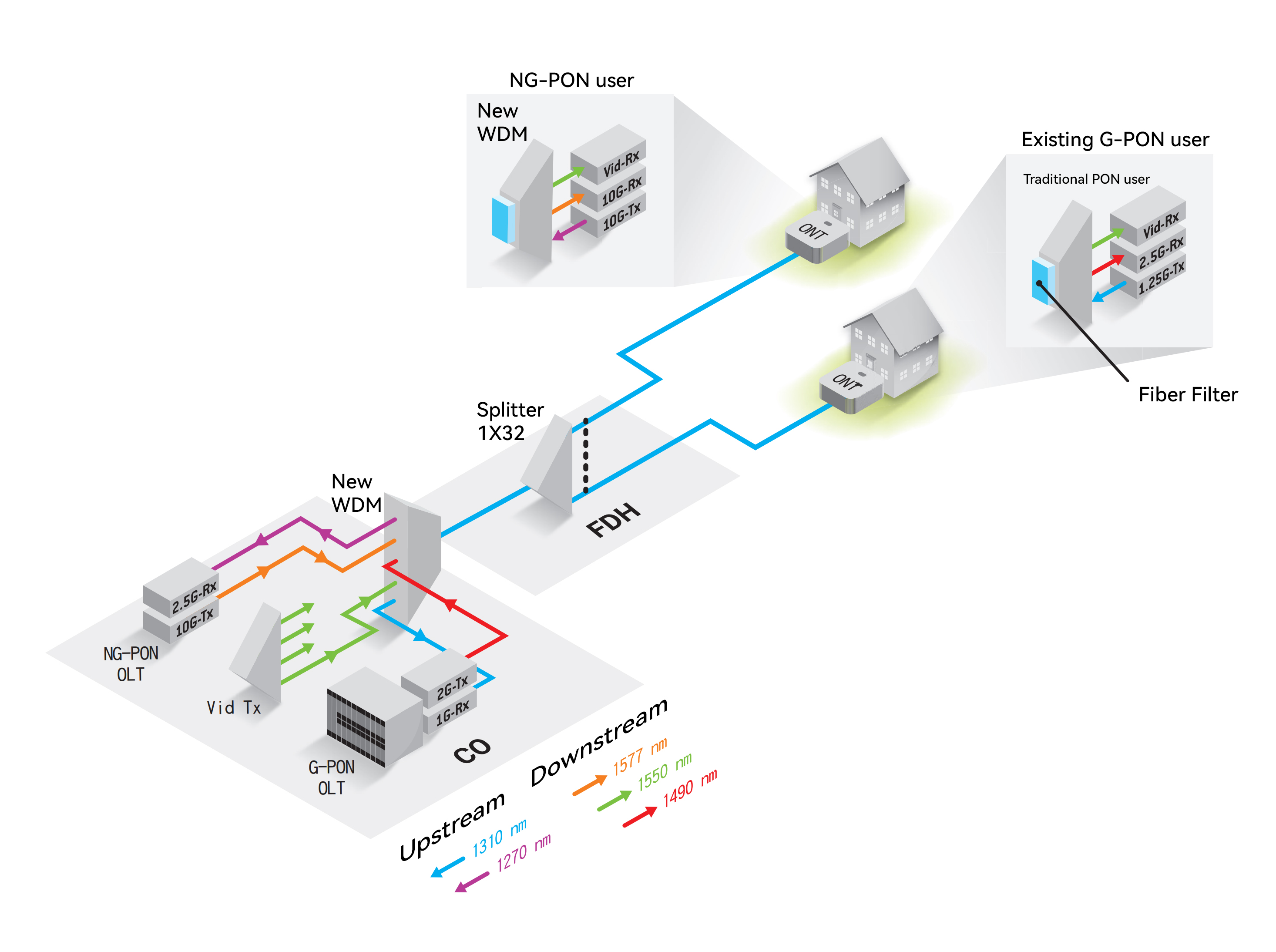

الشكل 1: تقنية شبكة PON النموذجية

سواء أكان الأمر يتعلق بالجيل التالي من PON أو شبكة FTTH التقليدية أو منخفضة السرعة، فإن النوع الأول من مشاكل الألياف الضوئية الرئيسية الموجودة في مكان الحادث يشمل الموصلات المتسخة أو التالفة. قد تتسبب الموصلات الملوثة في فقدان أو انعكاس، لذا فإن جودة الموصل أمر بالغ الأهمية. النوع الثاني من المشاكل الرئيسية يشمل المشاكل الفيزيائية الموجودة في الألياف نفسها، مثل الضغط على الألياف (مثل أشرطة ألياف الربط وأنبوب الألياف)

الانحناء والالتواء، الخ). لتسهيل المناقشات، نولي اهتمامًا أساسيًا للتحديات والحلول التي تواجهها PON والجيل القادم من PON.

PON P power M eter I ntroduction

هناك ميزتان من منزل المستخدم (Optical Network Terminal، ONT)، مما يجعل القياس والتحقق أكثر تعقيدًا:

1. في مرحلة التثبيت، يكون ONT عادةً في وضع Keep-Alive ويرسل إشارة مفاجئة قصيرة، مما يعني أن إرسال الاتجاه العلوي ليس مستمرًا. لذلك، لا يمكن لمقياس الطاقة القياسي قياس قوة الإشارة من ONT.

2. سيتم إرسال ONT إلى المنبع فقط عند تلقي إشارات من CO (محطة الخط البصري، OLT). ولقياس قوة الإشارة في الاتجاهين، يجب أن يتلقى ONT طاقة كافية ويرسلها بشكل صحيح. لا تستطيع عدادات الطاقة التقليدية (غير العابرة) قياس قوة الإشارة من ONT لأنها لم تعد تستقبل إشارات المصب من OLT، لذلك لن ترسل إشارات.

لهذه الأسباب، في أوائل القرن الحادي والعشرين، طورت صناعة الاختبار والقياس مقياس طاقة خاص بـ PON، والذي يمكنه قياس إشارة الطوارئ (أي الضبط الدقيق، الذي يمكنه اكتشاف وضع نقل إشارة الطوارئ المحدد لتقنية PON الحالية). لذلك، سيكون هناك اتصالين على الجهاز. أدخل توقيت طاقة PON في الشبكة، وستستمر معظم الإشارات في المرور، بحيث تظل الشبكة قيد التشغيل، ولكن سيتم تصفية بعض الإشارات لقياس الطاقة. نظرًا لأن النقل ثنائي الاتجاه (من C إلى وضع الإرسال المستمر للمستخدم، ونقل حالات الطوارئ من المستخدمين إلى CO)، يمكن لمقياس الطاقة PON هذا قياس الإعداد الصحيح للضوء الداخلي والترشيح أثناء قياسه في نفس الوقت. قوة الإشارة في الاتجاهين (انظر الشكل 2).

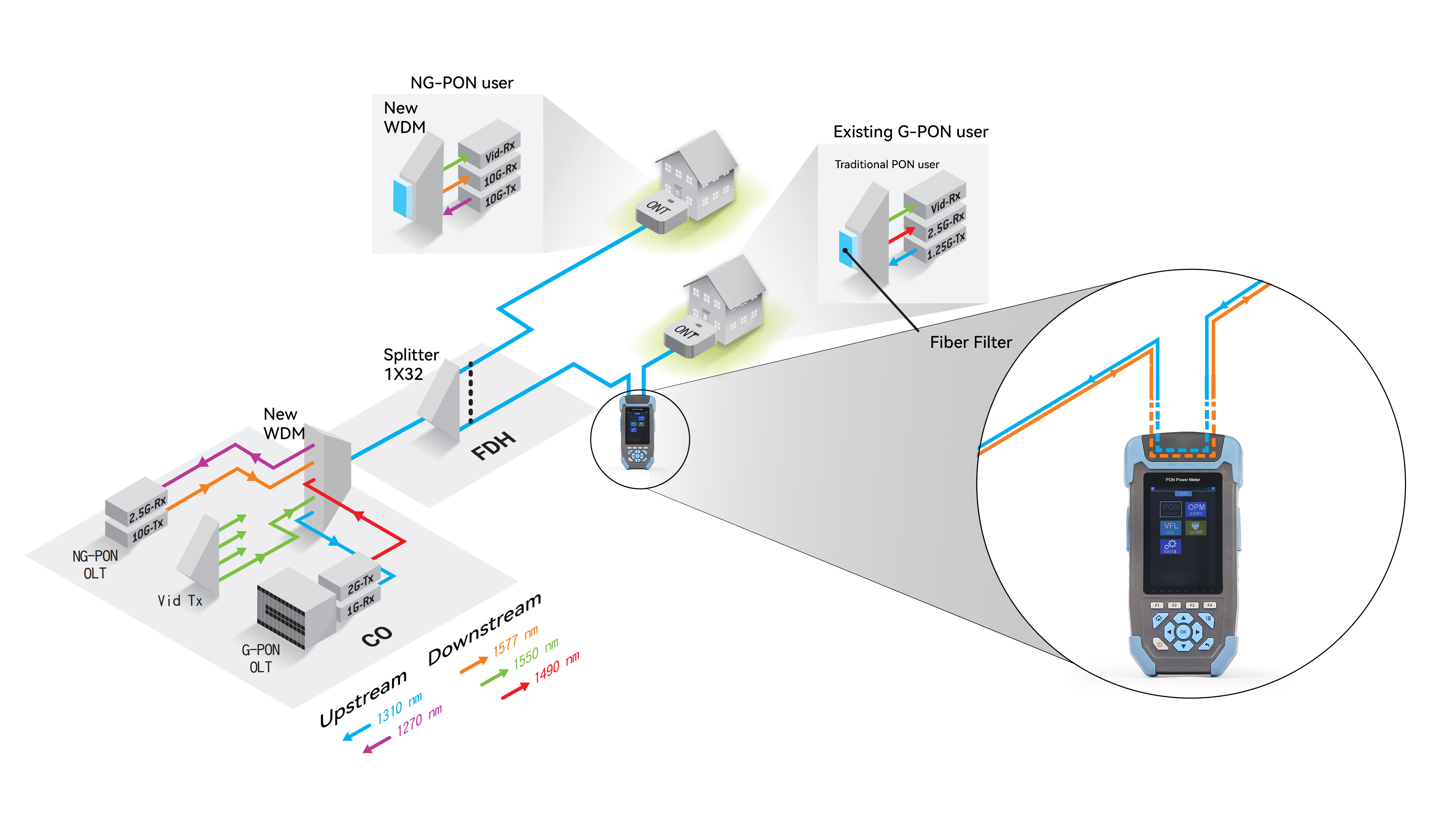

الشكل 2: عداد الطاقة PON

في GPON التقليدي، يكون هذا بسيطًا جدًا، لأنه يوجد طول موجي واحد فقط (1310 نانومتر) من المستخدم، وطول موجي (1490 نانومتر) من OLT، وأحيانًا اثنين (زيادة الطول الموجي 1550 نانومتر للترددات اللاسلكية). ولذلك، فإن ترشيح الطول الموجي غير مطلوب في اتجاه الوصلة الصاعدة، ونادرا ما يكون اتجاه الوصلة الهابطة مطلوبا للفصل بين الطولين الموجيين.

هناك العديد من المزايا في الجيل القادم من PON، مثل عرض النطاق الترددي ومستوى الضوء، ولكن قد يصبح الأمر أكثر تعقيدًا أيضًا لأنه قد يزيد الطول الموجي في اتجاه الوصلة الصاعدة والهابطة (انظر الشكل 3).

الجدول 1: مقارنة بين معلمات PON التقليدية والحالية والجيل القادم

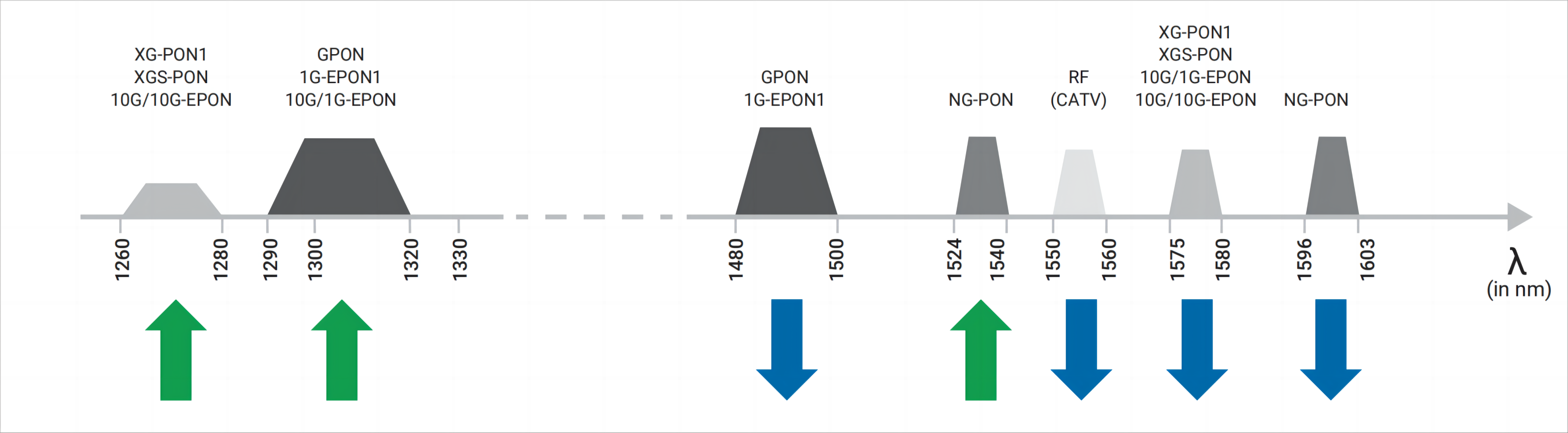

الشكل 3: تفاصيل التقليد والجيل الحالي والقادم من PON

وظيفة تصفية الطول الموجي التي يوفرها مقياس الطاقة Pon القياسي محدودة للغاية. في هذه الحالة، إذا تجاوز الطول الموجي أو إشارة عداد الطاقة

في أحدهما، سواء في الاتجاه الصعودي أو الاتجاه الهبوطي، تقيس هذه القوة مجموع قوتها - لا يمكن للمستخدم معرفة ما إذا كان طول الموجة أو الآخر يعمل بشكل طبيعي، لذلك من المستحيل تحديد ما إذا كانت الخدمة طبيعية. كل تقنية لها مجموعتها الخاصة من الأطوال الموجية للوصلة الصاعدة والوصلة الهابطة (انظر الشكل 3). ومع ذلك، نظرًا لأن مجموعة متنوعة من التقنيات يمكن أن تتعايش في نفس الوقت، فإن أداة الاختبار التي تحتاج إلى التمييز بين كل هذه الأطوال الموجية والتقنيات تتطلب الآن أدوات يمكنها اكتشاف حالات الطوارئ المتعددة وتوفير وظيفة شاملة.

بالإضافة إلى ذلك، فإن تقنية PON من الجيل التالي NG-PON2 لها نطاقها المحدد، والذي سيستخدم عرض النطاق الترددي لإرسال إشارات متعددة مرتبطة ارتباطًا وثيقًا بطول الموجة (انظر الشكل 4). وهذا ما يسمى PON (WDM-PON) الذي يتم إعادة استخدامه في نطاق إرسال ضيق جدًا. يمكن لهذه العملية أن تزيد بشكل كبير من الطول الموجي للاتجاه الهبوطي. وبالمثل، من الضروري قياس كل طول موجي بتكلفة معقولة أكثر بالنسبة للمشغلين. ونظرًا لأن نشر FTTH لا يتطلب محللًا شاملاً للإشارات الضوئية (OSA)، فقد يكون من الأسهل تقليل التكاليف.

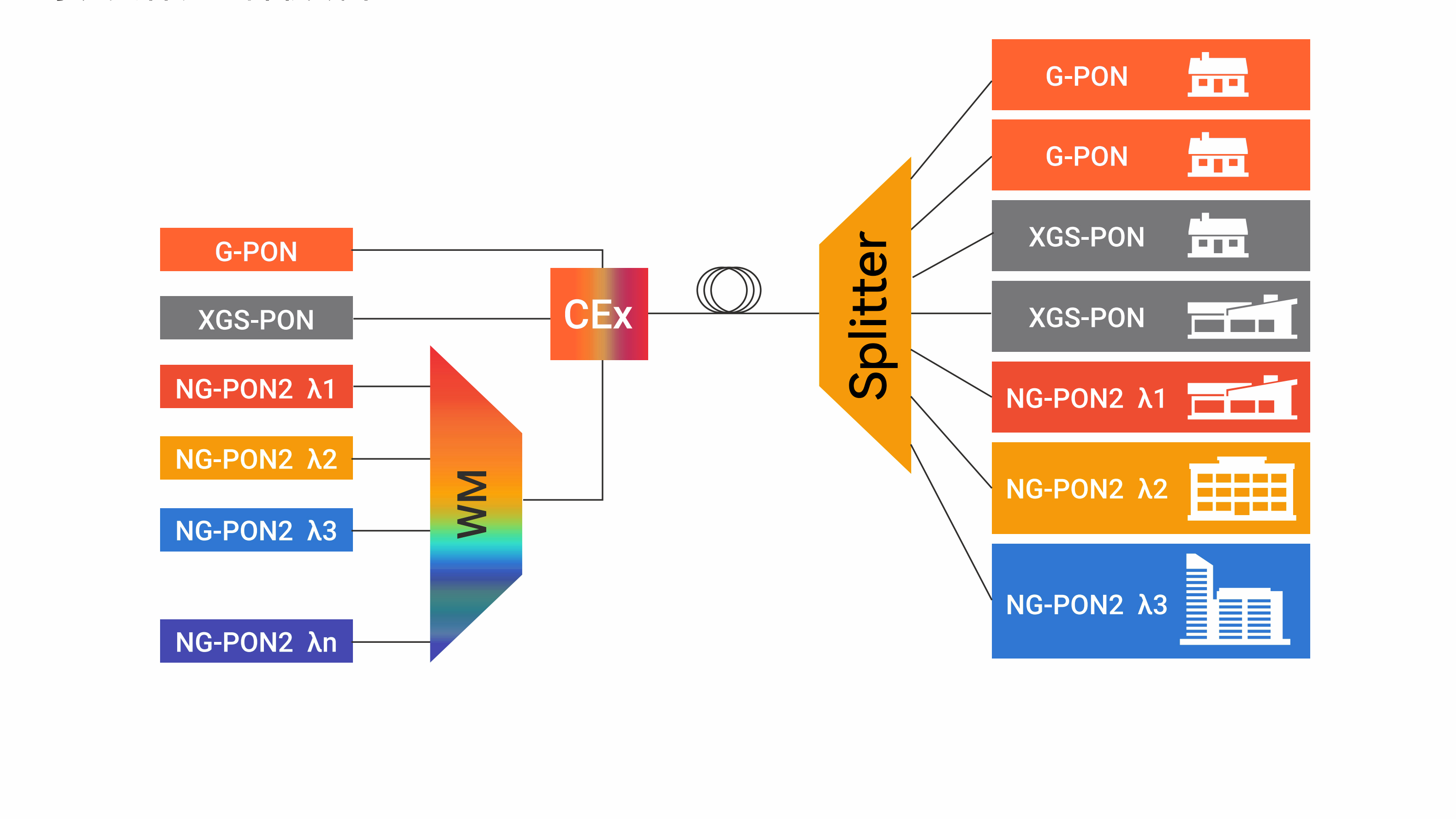

الشكل 4: تستخدم تقنية PON من الجيل التالي NG-PON2 عرض النطاق الترددي لإرسال إشارات متعددة مرتبطة ارتباطًا وثيقًا بطول الموجة

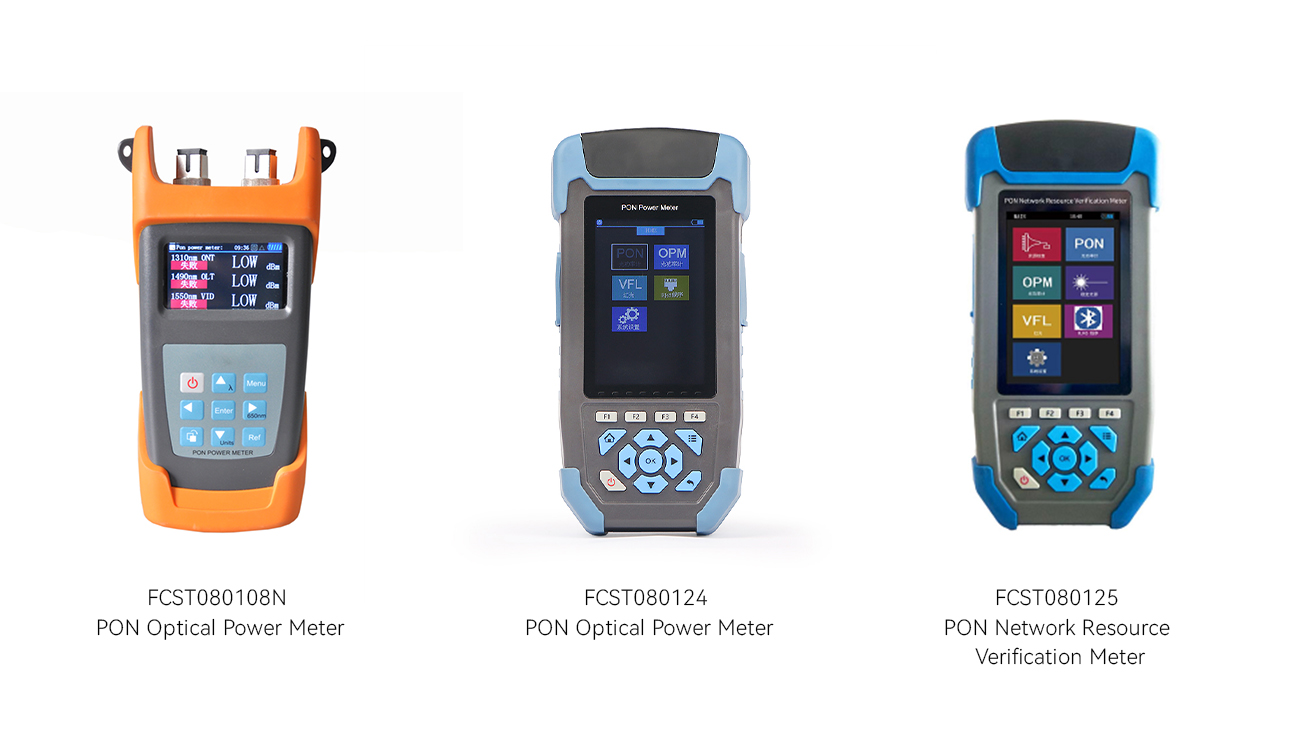

بالمقارنة مع تقنية PON الحالية، فإن تقنية PON من الجيل التالي تعد بلا شك تقدمًا مفيدًا، لأنها توفر نطاقًا تردديًا أعلى وتدعم المزيد من العملاء. في مرحلة التنشيط، لضمان الاختبار الصحيح، تحتاج إلى تحسين عداد الطاقة Pon المحسن للجيل التالي، مثل FCST080108N PON مقياس الطاقة الضوئية، FCST080124 PON مقياس الطاقة الضوئية، FCST080125 Pon Network Resource Verification Me TER لتجنب الفشل العرضي والتكلفة العالية بعد ذلك Obdoic.
