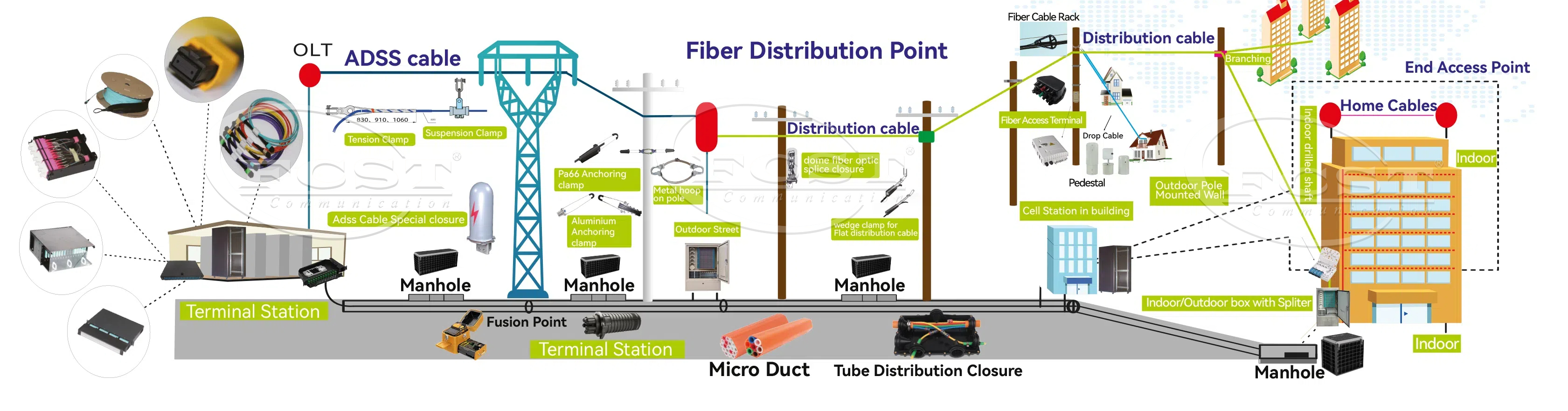

حل ODN 1.0



ODN هي شبكة توزيع بصرية. إنها قناة مادية للإرسال البصري بين OLT وONU. وتتمثل المهمة الرئيسية في استكمال نقل الإشارات الضوئية في اتجاهين. وتتكون عادةً من كابلات الألياف الضوئية والموصلات الضوئية والمقسمات الضوئية والمعدات الداعمة لتثبيت هذه الأجهزة وتوصيلها. العنصر الأكثر أهمية هو الفاصل البصري. تحتوي شبكة التوزيع الضوئية (ODN) بشكل أساسي على نوعين من طرق تقسيم الضوء: التقسيم الأولي والتقسيم الثانوي، أو التقسيم المركزي والتقسيم المتتالي.

حل FTTX هو الهدف النهائي لشبكات الوصول. ويوفر عرض النطاق الترددي العالي للمستخدم النهائي. بما في ذلك حلول FTTB وFTTC وFTTH.

بالنسبة لـ FTTB

يستخدم مركز البيانات في المبنى وحدة ذات سعة عالية من نوع ODF لتوزيع الألياف الضوئية، مما يؤدي إلى صندوق التوزيع الأرضي، ثم انتقل إلى داخل المستخدم النهائي بواسطة ONU.

ل FTTC.

قم بتوزيع الألياف في خزانة الكابلات القريبة من المنطقة السكنية، مما يؤدي إلى صندوق التوزيع البصري في المبنى، بعد التوزيع للمرة الثانية، ثم انتقل إلى المستخدم النهائي بواسطة ONU.

ل FTTH.

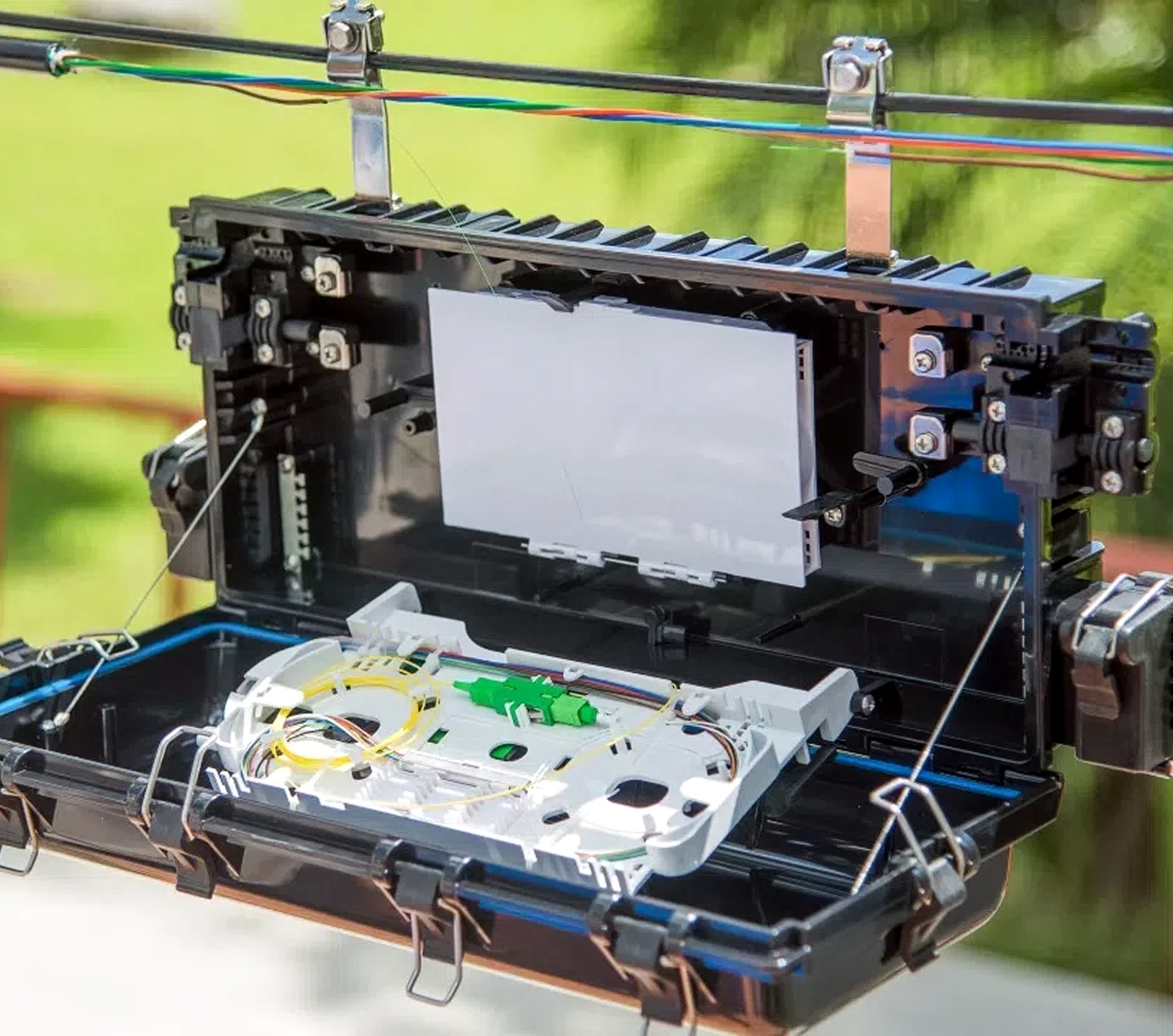

يصل الألياف حول المنزل عن طريق إغلاق لصق الألياف البصرية، والألياف الذهاب داخل المستخدم النهائي بواسطة مربع FTTH ثم الاتصال ب ONU.

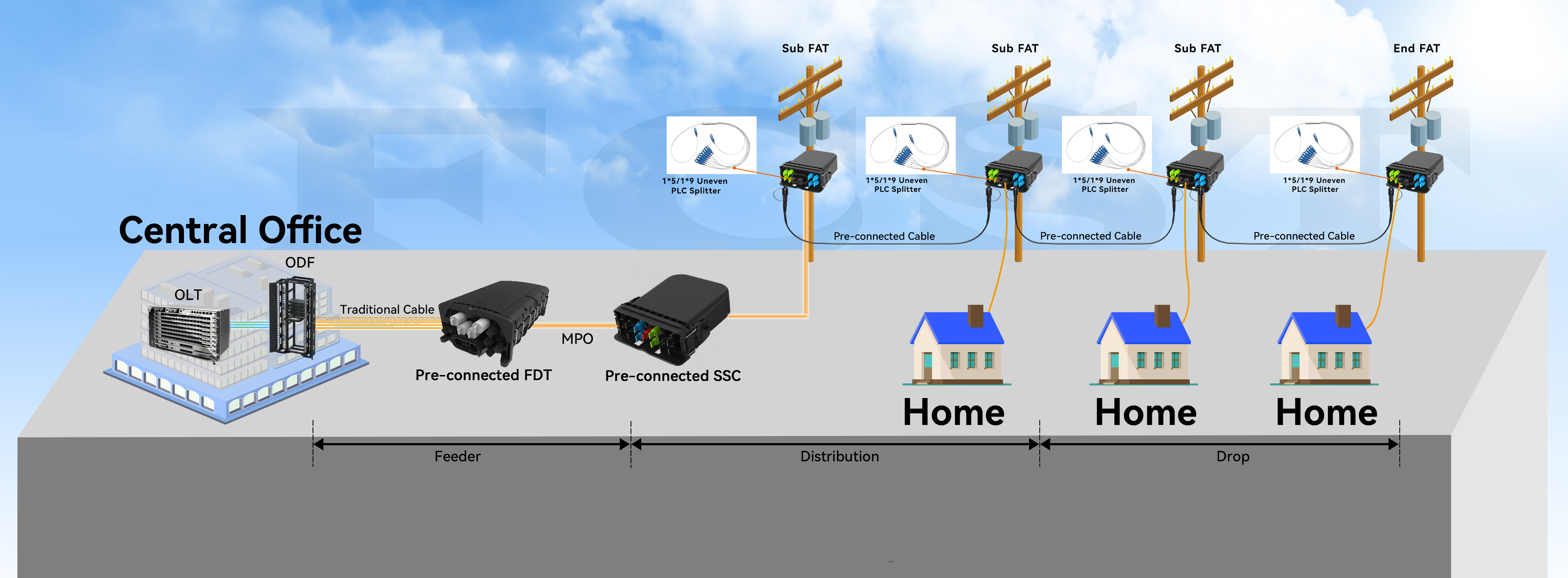

حل ODN 2.0

الأصعب في بناء شبكة ODN التقليدية هو الاتصال بين كل منشأة معدات عقدة ODN والكابل البصري الذي يتطلب عمليات معقدة لتجريد الكابلات الضوئية والتحويل والدمج، وهو ما يستغرق وقتًا طويلاً ويتطلب عمالة مكثفة. من أجل تقليل الربط بالألياف في الموقع، ظهر حل Quick ODN، الذي يعمل على تحسين سرعة التثبيت في الموقع، ويسمى أيضًا حل ODN السريع (ODN سريع). في الوقت الحاضر، يمكن استخدام مخطط الاتصال المسبق في العملية الكاملة لبناء شبكة FTTH.

الدعم الفني التعليمات
  • ما هي المنتجات بما في ذلك في محلول ODN؟

    صندوق التوزيع البصري، إغلاق لصق الألياف البصرية، مربع FTTH، PLC الفاصل، الألياف البصرية البصري، محول الألياف البصرية والقتال.
  • أي نوع من الكابل سيتم استخدامه ل FTTH؟

    إسقاط كابل.
  • كم نوع من الباتشكورد لدينا؟

    Singlemode OS2، Multimode (OM1، OM2، OM3، OM4، OM3، OM5)، حزمة Batchcord، Armored PatchCord، BatchCord Tatical، Drop Cable Patchcord، MPO Patchcord.
  • ما هو الحد الأقصى القدرة على إغلاق لصق الألياف البصرية؟

    الأعلى. القدرة 288 متجاورة لنوع مضمن؛ max.capity هو 576cores لنوع القبة.
