الأسباب الرئيسية والتدابير المضادة لضعف ضوء ONU

مقدمة​

تتضمن أسباب ضعف ضوء ONU بشكل أساسي جانبين: أسباب المعدات وتوهين وصلة ODN التي تتجاوز المعيار. نظرًا لأسباب تتعلق بالمعدات، من السهل العثور عليها من إدارة الشبكة، ويمكن العثور عليها عمومًا وإزالتها في الوقت المناسب. في الوقت الحاضر، يرجع سبب الضوء الضعيف لـ ONU بشكل أساسي إلى التوهين المفرط لرابط ODN.

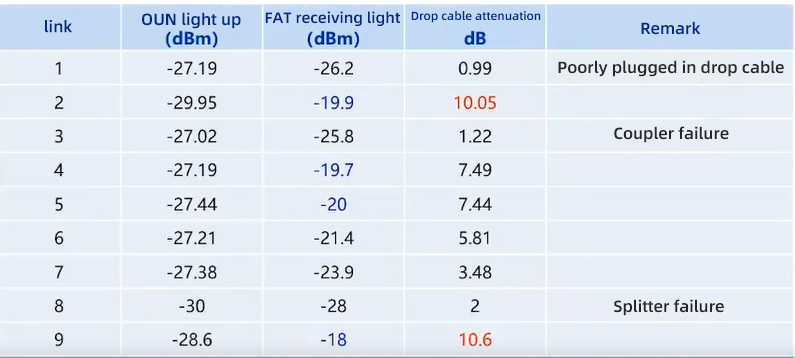

بالنسبة لرابط ODN منخفض الإضاءة، قمنا باختبار الطاقة الضوئية النهائية لـ PON عند التقاطع البصري الجذع والتقاطع البصري للأسلاك على التوالي، ولم يتم العثور على أي خلل واضح. عند الاختبار في FAT، تم العثور على حوالي 30% فقط من شذوذات التوهين. كما هو موضح في الجدول أدناه، يوضح أن حوالي 70% من مشاكل الارتباط الضعيف الضوء موجودة في القطاع المنزلي.

عادةً ما يستخدم قسم المدخل Drop Cable، الذي يقل طوله عن 100 متر، وهو ما يمثل حوالي 1% فقط من طول رابط ODN بالكامل. لماذا تنتج توهين كبير؟

ظاهرة الفشل P

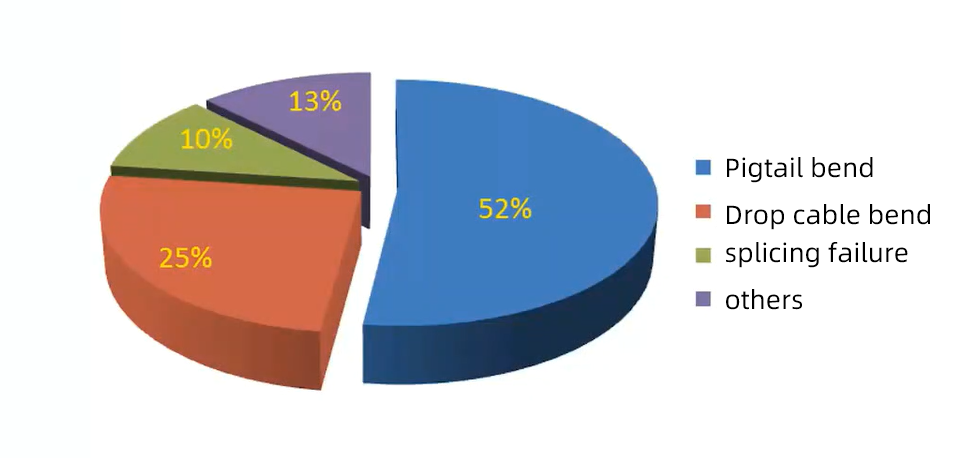

في 'ما هو الفرق في مقاومة الانحناء بين ألياف G.657 وG.652 شائعة الاستخدام؟ 'في المقالة، قمنا بتحليل أن استخدام أسلاك التوصيل المصنوعة G.652 في نهاية الكبل البصري للجزء الرئيسي FTTH في FAT والمودم البصري هو السبب الرئيسي للتوهين المفرط للكابل البصري المنزلي. ومع ذلك، فإن حوالي 25% من فقدان الارتباط يكون مفرطًا بسبب انحناء كابل الإسقاط نفسه.

يستخدم Drop Cable الألياف الضوئية من النوع G.657A2 مع مقاومة جيدة للانحناء. بشكل عام، عندما لا يتجاوز نصف قطر الانحناء لكابل Drop Cable 7.5 مم، يمكن تجاهل خسارة الانحناء الكلي بشكل أساسي. ومع ذلك، فإن الظاهرة الموجودة في موقع الخلل ترتبط بالفعل بثني الكابل الجلدي.

وعندما يتم فك هذه الانحناءات، يختفي الخطأ؛ إذا لم تكن خسارة الانحناء الكلي، ما سبب ذلك؟

الفشل C يسبب التحليل​

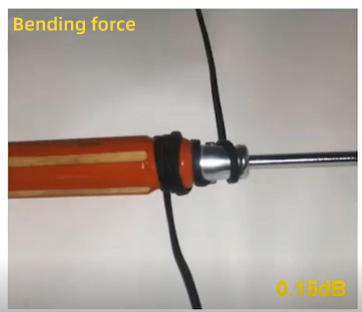

مع الأخذ في الاعتبار أنه في بعض السيناريوهات، يكون كابل الإسقاط تحت الضغط، قمنا باختبار الخسارة الإضافية لكابل الإسقاط تحت الانحناء والضغط، ووجدنا أن الانحناء والضغط لم يزيد بشكل كبير من الخسارة الإضافية.

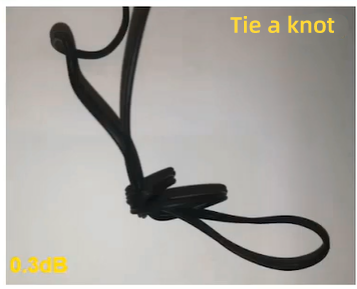

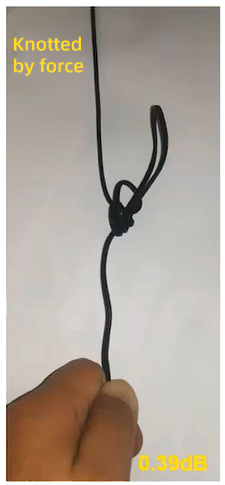

هل يمكن أن يكون له علاقة بعقدة كابل الألياف الضوئية؟ لأنه من منظور ظاهرة الفشل، يكون كابل الإسقاط عند نقطة الفشل معقودًا في الغالب. بعد الاختبار، وجد أن العقد لن يزيد بشكل كبير من الخسارة الإضافية. حتى لو كان كابل السقوط معقودًا وتعرض لقوى خارجية، فإن الخسارة الإضافية لا تزيد بشكل كبير.

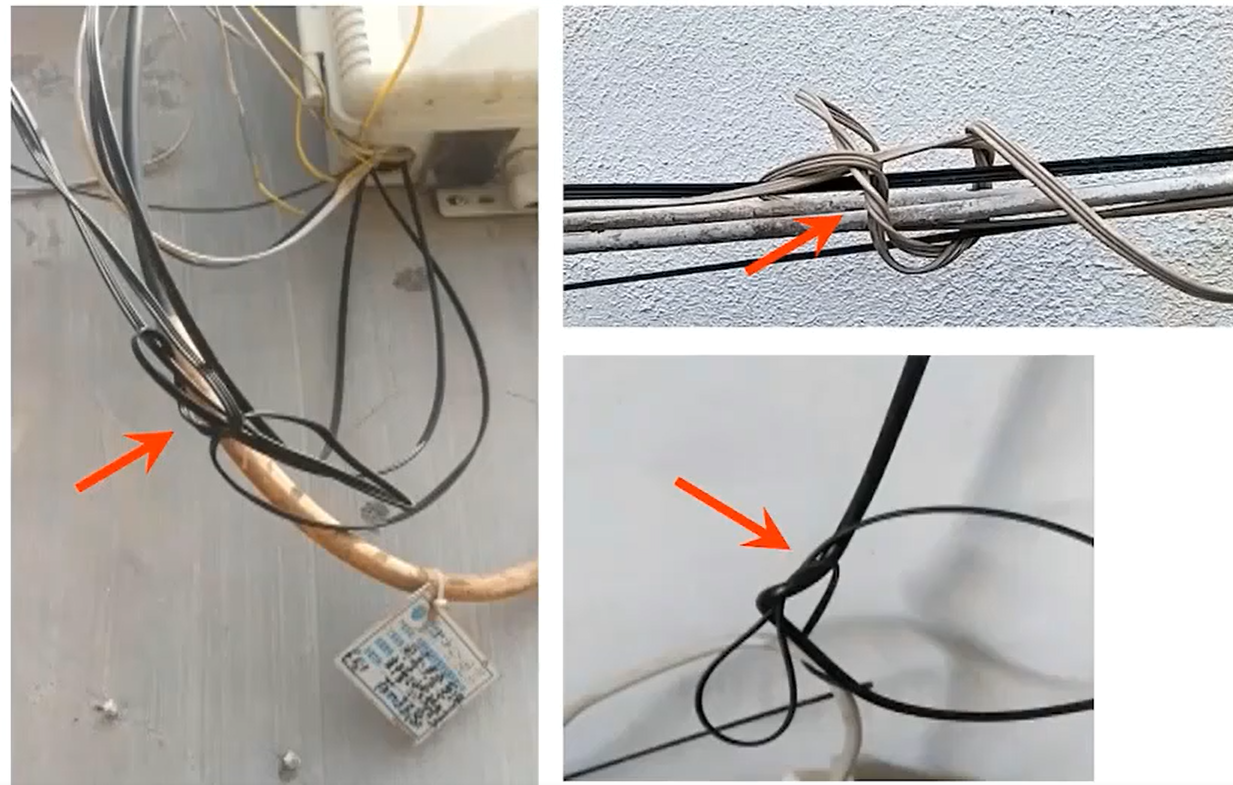

بعد دراسة صور قسم المدخل للفشل الميداني بعناية، وجد أنه في معظم الحالات، كان كابل السقوط ملتويًا. لذلك، تم لف كابل Drop Cable واختباره للتأكد من عدم تعرضه لخسارة إضافية.

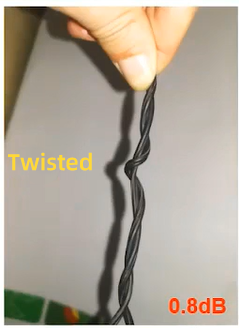

لا تزال الخسارة الإضافية لـ Drop Cable بعد التواء واضحة نسبيًا. عندما يتم لف كابل الإسقاط، ستزداد الخسارة الإضافية بشكل أكثر وضوحًا.

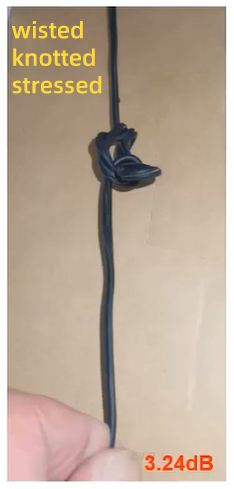

عندما يتم لف كابل الإسقاط وعقده، يتم تطبيق قوة خارجية لاختبار:

الخسارة الإضافية تصل إلى 3.24 ديسيبل. يبدو أن التواء Drop Cable هو السبب الرئيسي للخسارة الإضافية للكابل البصري السكني. وهذا يتوافق بشكل أساسي مع الوضع في موقع الخطأ.

الاستنتاج والاقتراح ​​ ​​

نظرًا لأن Drop Cable يستخدم الألياف الضوئية G.657A2، طالما أن نصف قطر الانحناء لا يقل عن 7.5 مم، حتى لو كان هناك ثني أو عقد، حتى في حالة الانحناء أو العقد، فلن تزيد الخسارة الإضافية بشكل كبير. ومع ذلك، في حالة حدوث التواء، ستحدث خسارة إضافية كبيرة. إذا كانت العقدة ملتوية مرة أخرى أو حتى تعرضت لقوى خارجية، فإن الخسارة الإضافية ستزداد بشكل كبير. ولذلك، أثناء التثبيت والصيانة، ينبغي تجنب هذا الوضع.
