الأشياء التي يجب ملاحظتها عند استخدام أدوات اختبار OTDR

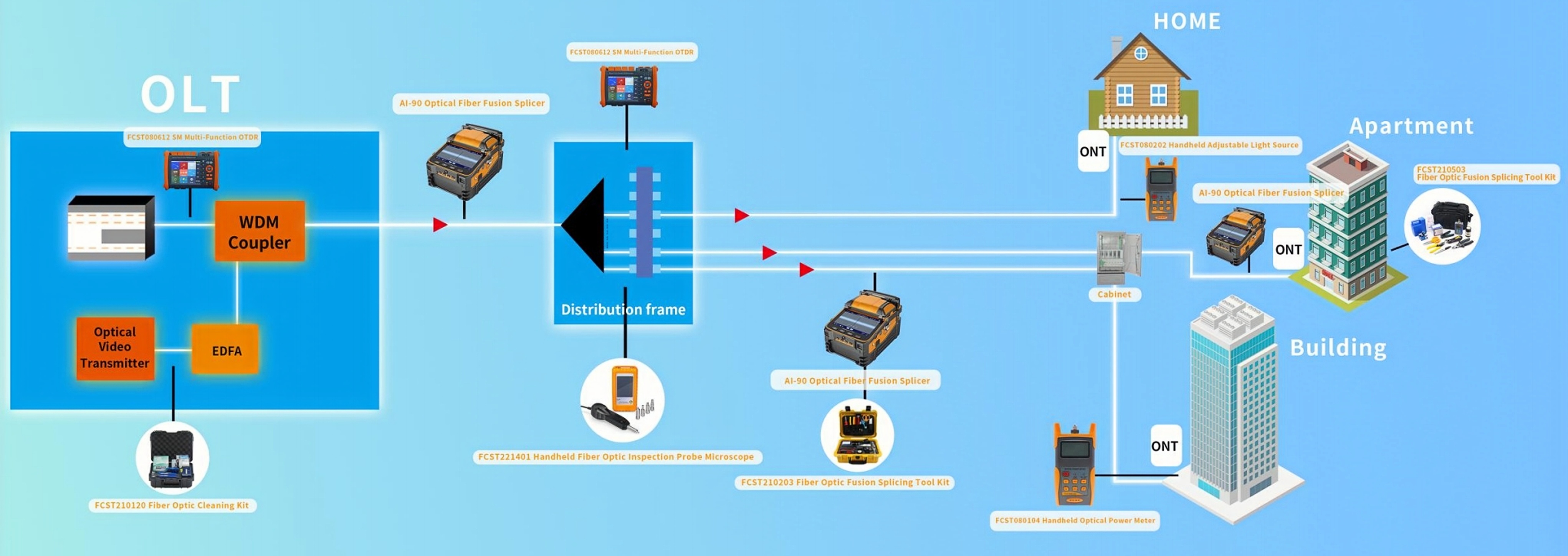

ترتفع تكلفة صيانة شبكة الألياف الضوئية الضخمة منذ شعبية FTTH وتطور المستخدمين النهائيين للشبكة الضوئية. من الصعب جدًا على المشغل إدارة وصيانة شبكة PON لأن معلومات الوصول إلى الشبكة غير كاملة، ومعلومات المستخدمين النهائيين غير دقيقة، وإصدار الإشارة الطرفية غير مكتمل. FCST لدينا حل احترافي لاختبار الألياف الضوئية والمنتجات ذات الصلة، وتستخدم على نطاق واسع في FTTH، وLAN، وشبكة الألياف الضوئية لمنطقة العاصمة، وبناء شبكة PON، والنشر، والصيانة، وإصدار الشهادات، وتعليم الاتصالات البصرية والبحث العلمي.

فيما بينها، أوتدر (مقياس انعكاس المجال الزمني البصري) هو أداة يمكنها فهم التوحيد والعيوب والكسور واقتران الموصل وغيرها من خصائص الألياف الضوئية من خلال تحليل منحنيات القياس. وهي مصنوعة على أساس مبادئ التشتت الخلفي وفرينل العكسي للضوء. ويستخدم الضوء المرتد المتولد عندما ينتشر الضوء في الألياف الضوئية للحصول على معلومات التوهين. يمكن استخدامه لقياس توهين الألياف وفقدان المفاصل وتحديد نقاط خطأ الألياف وفهم توزيع الخسارة على طول الألياف الضوئية هو أداة لا غنى عنها في بناء الكابلات الضوئية وصيانتها ومراقبتها. بعد ذلك سوف نقدم كيفية ضبط المعلمات عند استخدام OTDR.

1. اختيار الطول الموجي ( ):

نظرًا لأن الأطوال الموجية المختلفة تتوافق مع خصائص الضوء المختلفة (بما في ذلك التوهين والانحناء الجزئي وما إلى ذلك)، فإن الطول الموجي للاختبار يتبع عمومًا المبدأ المطابق لطول موجة اتصالات إرسال النظام، أي أنه إذا فتح النظام على طول موجة يبلغ 1550، فإن الطول الموجي للاختبار هو 1550 نانومتر.

2. عرض النبض:

كلما زاد عرض النبضة، زاد نطاق القياس الديناميكي وزادت مسافة القياس، ولكن كلما زادت المنطقة العمياء في شكل موجة منحنى OTDR، وعادة ما يتم التعبير عن فترة عرض النبضة بالـ ns.

3. نطاق القياس (المدى):

يشير نطاق قياس OTDR إلى الحد الأقصى للمسافة التي يحصل من خلالها OTDR على عينات البيانات. يحدد اختيار هذه المعلمة دقة أخذ العينات. يتراوح نطاق القياس الأمثل بين 1.5 و2 ضعف طول الألياف المراد قياسها.

4. متوسط ​​الوقت:

وبما أن إشارة الضوء المرتدة ضعيفة للغاية، يتم استخدام المتوسط ​​الإحصائي بشكل عام لتحسين نسبة الإشارة إلى الضوضاء. كلما زاد متوسط ​​الوقت، زادت نسبة الإشارة إلى الضوضاء. على سبيل المثال، سيكون الاستحواذ لمدة 3 دقائق أكثر ديناميكية بمقدار 0.8 ديسيبل من الاستحواذ لمدة دقيقة واحدة. ومع ذلك، فإن وقت الاستحواذ الذي يتجاوز 10 دقائق لا يحسن بشكل كبير نسبة الإشارة إلى الضوضاء. بشكل عام، متوسط ​​الوقت لا يتجاوز 3 دقائق.

5. معلمات الألياف الضوئية:

يتضمن إعداد معلمات الألياف إعداد معامل الانكسار ومعامل التشتت الخلفي ومعامل التشتت الخلفي. وترتبط معلمة معامل الانكسار بقياس المسافة، ويؤثر معامل الانتثار الخلفي على نتائج قياس الانعكاس وخسارة العودة. عادةً ما يتم توفير هاتين المعلمتين من قبل الشركة المصنعة للألياف.

بعد تعيين المعلمات، يمكن لـ OTDR إرسال نبضات ضوئية واستقبال الضوء المبعثر والمنعكس مرة أخرى بواسطة وصلة الألياف الضوئية، وأخذ عينة من مخرج الكاشف الضوئي، والحصول على منحنى OTDR. ومن خلال تحليل المنحنى، يمكنك فهم جودة الألياف. هناك بعض التحذيرات التي يجب الانتباه إليها. 1) حكم بسيط على جودة الألياف الضوئية. في ظل الظروف العادية، يكون ميل الجسم الرئيسي لمنحنى الضوء (الكابلات الضوئية المفردة أو المتعددة) التي تم اختبارها بواسطة OTDR هو نفسه بشكل أساسي. إذا كان ميل قسم معين كبيراً، فهذا يدل على أن توهين هذا القسم كبير؛ إذا لم يكن الجسم الرئيسي للمنحنى ذو أشكال منتظمة، فإن تقلبات المنحدرات الكبيرة أو الانحناءات أو الأقواس تشير إلى أن جودة الألياف الضوئية قد تدهورت بشكل خطير ولا تلبي متطلبات الاتصال. 2) اختيار الطول الموجي واختبار فردي وثنائي الاتجاه، مسافة اختبار الطول الموجي 550 أبعد، والألياف 1550 نانومتر أكثر حساسية للانحناء من الألياف 1310 نانومتر، و1550 نانومتر لديها توهين أصغر لكل وحدة طول من 1310 نانومتر، و1310 نانومتر لديها ربط أو فقدان موصل أعلى من 1550 نانومتر. في أعمال صيانة الكابلات الضوئية الفعلية، يتم اختبار ومقارنة كلا الطولين الموجيين بشكل عام. بالنسبة لظواهر الكسب الإيجابي وخطوط المسافة الزائدة، يجب إجراء تحليل وحساب اختبار ثنائي الاتجاه للحصول على استنتاجات اختبار جيدة. 3) تنظيف الألياف الضوئية الموصلات. قبل توصيل وصلة الألياف الضوئية بـ OTDR، يجب تنظيفها بعناية، بما في ذلك موصل الإخراج الخاص بـ OTDR والوحدة قيد الاختبار. وإلا، فإن خسارة الإدراج ستكون كبيرة جدًا، وسيكون القياس غير موثوق به، وسيكون المنحنى صاخبًا جدًا، وقد يصبح القياس مستحيلًا. قد يؤدي أيضًا إلى تلف OTDR. تجنب استخدام مواد التنظيف أو السوائل المطابقة لمعامل الانكسار بخلاف الكحول، حيث يمكنها إذابة المادة اللاصقة داخل موصل الألياف الضوئية.
