الألياف الضوئية G.654.E - أفضل خيار للألياف لـ 200G و400G وتقنية النقل فائقة السرعة TBIT/S المستقبلية

تثبت سلسلة من الأبحاث والتجارب النظرية أن الألياف الضوئية G.654.E تتميز بخسارة منخفضة للغاية وخصائص مساحة فعالة كبيرة. بالمقارنة مع الألياف الضوئية التقليدية G.652، يمكنها زيادة طول الشبكة بشكل كبير 100 جيجا، 200 جيجا، 400 جيجا، وطول الشبكة ذات السرعة الأعلى في المستقبل. الأداء من الإرسال. لذلك، يتم التعرف على الألياف الضوئية G.654.E كحل فعال للجيل القادم من تحسين أداء نقل الضوء لمسافات طويلة فائق السرعة.

تنتمي الألياف الضوئية G.654.E إلى ألياف أحادية الوضع جديدة ذات إزاحة مقطوعة الطول، والتي تلبي معيار G.654.E. تم إصدار المعيار من قبل قسم الاتصالات التابع للتحالف الدولي للاتصالات (ITU-T) في نوفمبر 2016. وهو أحدث إصدار من ITU-T G.654 'ميزات Deadfords Dead of Modeling Single Model Cable Fiber'. منذ إصداره في عام 1988، تمت مراجعة المعيار عدة مرات، بما في ذلك G.654.A، وG.654.B، وG.654. C ، G.654.D، والتي تستخدم بشكل رئيسي في أنظمة اتصالات الكابلات البحرية.

مثل G.654. أ ، G.654.B، G.654. تتميز الألياف الضوئية C وG.654.D والألياف الضوئية G.654.E بخصائص الفقد المنخفض للغاية والمساحة الفعالة الكبيرة. بالإضافة إلى ذلك، ميزتها الفريدة تكمن في جانب درجة حرارة العمل والانحناء الكلي. على وجه التحديد، يتم استخدام الأنواع الأربعة السابقة من الألياف بشكل أساسي في البيئة البحرية ذات درجة الحرارة الثابتة بين -1 درجة مئوية ~ 2 درجة مئوية، في حين أن الألياف الضوئية G.654.E مناسبة للشبكات البرية، ويمكن أن تتغير درجة الحرارة البيئية من -65 درجة مئوية إلى 85 درجة مئوية. بالإضافة إلى ذلك، يمكن للألياف الضوئية G.654.E مقاومة جميع أنواع الإجهاد ولها أداء انحناء ممتاز للتعامل مع الضغط البيئي وإجهاد الانحناء والتأثير الميكانيكي في البيئة البيئية المعقدة. وفقًا للخصائص المذكورة أعلاه، فإن الألياف الضوئية G.654.E مناسبة بشكل خاص لشبكات النقل عالية السرعة لمسافات طويلة على الأرض، وليس للتطبيقات عبر المحيطات. يوضح الجدول التالي الاختلافات في خصائص كابلات الألياف الضوئية أحادية الوضع لمعايير G.654.a وG.654.B وG.654.c وG.654.D وG.654.E.

الجدول 1: مقارنة فرق كابلات الألياف الضوئية أحادية الوضع G.654

تعمل الألياف الضوئية G.654.E على زيادة قيمة نسبة ضوضاء الإشارة الضوئية

تعد نسبة ضوضاء الإشارة الضوئية (OSNR) إحدى المعلمات المهمة التي تؤثر على جودة نقل الضوء. نظرًا لأن الألياف الضوئية G.654.E تحتوي على ميزتين رئيسيتين: توهين انحناء كلي صغير جدًا ومساحة فعالة كبيرة، يمكنها الحفاظ بشكل فعال على الطاقة الضوئية في قلب الألياف وجعلها أكثر لامركزية، وبالتالي تخفيف نسبة ضوضاء الإشارة الضوئية أثناء النقل. يتم تقليل المسافة، وتمديد مسافة النقل عالي السرعة. يتم استخدام طريقة FOM لمقارنة أداء الإرسال لـ G.654.E وغيرها من عمليات نقل الألياف لمسافات طويلة.

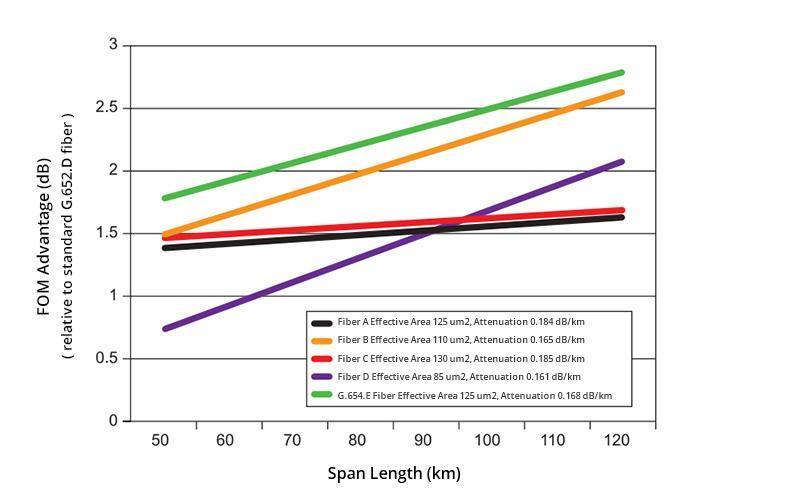

كما هو مبين في الشكل 1، فإن FOM على المحور y عبارة عن زيادة في عامل Q التزايدي (لمؤشر الأداء المستخدم لتوصيف نظام النقل الرقمي بالألياف الضوئية بسرعة). يمكن فهم ذلك على أنه زيادة في مسافة الإرسال، حيث تتوافق ميزة 1 ديسيبل مع 25% من زيادة المسافة، ومزايا 2 ديسيبل تتوافق مع 60% من زيادة المسافة، ومزايا 3 ديسيبل تتوافق مع 100% من زيادة المسافة. يمكن أن نرى من الشكل أنه، بالمقارنة مع ألياف النقل طويلة المدى الأخرى، يمكن أن توفر الألياف الضوئية G.654.E أفضل أداء للإرسال، مما يخلق مساحة أكبر للترقية إلى سرعة أعلى.

الشكل 1: G.654.E وغيرها من مقارنة أداء الإرسال لمسافات طويلة على الأرض

G.654.E تمديد الألياف الضوئية مسافة نقل التتابع غير الكهربائية

تواجه شبكات نقل الضوء عالية السرعة لمسافات طويلة تحديات كبيرة في تمديد مسافة نقل التتابع غير الكهربائي. تعمل الألياف الضوئية G.654.E على زيادة حجم النواة، وبالتالي تحقيق مساحة فعالة كبيرة، بحيث تتمكن الألياف الضوئية من نقل طاقة ضوئية أعلى. لذلك، بالمقارنة مع الألياف الضوئية التقليدية G.652، يمكن للألياف الضوئية تمديد مسافة النقل البصري بنسبة 70%-100%. لقد ثبت أن الألياف الضوئية G.654.E يمكنها تمديد مسافة إرسال التتابع بدون مسافة إلى أكثر من 900 كيلومتر لتقليل إعداد محطات الترحيل. يُظهر الاختبار في الموقع أن الجمع بين الألياف أحادية الوضع G.654.E وEDFA وDRA يمكن أن يحقق نقلًا لموجة 400G لمسافة 2000 كيلومتر.

تعمل الألياف الضوئية G.654.E على تقليل تكاليف نشر الشبكة

بالمقارنة مع الألياف الضوئية التقليدية G.652، ستزيد الألياف الضوئية G.654.E نظريًا من تكلفة الألياف الضوئية بسبب سعرها المرتفع. ومع ذلك، فإن هذه التكلفة ضئيلة مقارنة بنشر ألياف G.652 في أنظمة شبكات الألياف عالية السرعة. نظرًا لمسافة الإرسال القصيرة للألياف الضوئية G.652، يجب تعيين عدد أكبر من محطات ترحيل الإرسال البصري في نشر الشبكة، مما يزيد من التكلفة الإجمالية، ويمكن أن تكون الألياف الضوئية G.654.E المناسبة لمسافة النقل الطويلة فعالة. تقليل العدد الإجمالي وتكلفة محطات الترحيل.

خاتمة

يمكن للألياف الضوئية ذات الخسارة المنخفضة جدًا والمساحة الفعالة الكبيرة G.654.E أن تزيد بشكل كبير من أداء الإرسال بسرعات 100G و200G و400G والسرعات الأعلى. في السنوات القليلة المقبلة، مع النشر المستمر واسع النطاق للتوصيل البيني لمراكز البيانات (DCI)، والشبكة الحضرية، وشبكات الألياف الضوئية الأخرى طويلة المسافة، من المتوقع أن تحصل الألياف الضوئية G.654.E الجديدة على سوق تطبيقات أكبر.
