الإجراء الصحيح لربط الألياف الضوئية

ربط انصهار الألياف الضوئية هي عملية مهمة تتطلب أكبر قدر من الهندسة والمتطلبات الفنية الأكثر تعقيدًا في نظام نقل الألياف الضوئية، وتؤثر جودتها بشكل مباشر على جودة النقل وموثوقية خطوط الألياف الضوئية. من المهم للغاية تنفيذ الأساليب الفعالة والصحيحة الربط خطوات.

هناك بشكل عام أربع طرق لربط الألياف الضوئية: الدمج الحراري، والربط البارد، والتوصيل المتحرك، والتوصيل الميكانيكي. في الهندسة العملية الحالية، يتم استخدام طرق الذوبان الساخن والبارد بشكل أساسي، بسبب فقدان المفصل الربط الطريقة صغيرة، وفقدان الانعكاس كبير، والموثوقية عالية.

A. المبادئ التي يجب اتباعها عند ربط الكابلات الضوئية

عندما يكون عدد النوى هو نفسه، اللون المقابل الألياف الضوئية في أنبوب الحزمة يجب أن تستخدم. عندما يكون عدد النوى مختلفًا، يجب أن يتم لحام العدد الكبير من النوى أولاً ومن ثم يجب دمج العدد الصغير من النوى بالتسلسل. وتنقسم الألوان إلى الأزرق والبرتقالي والأخضر والبني والرمادي والأبيض والأحمر والأسود والأصفر والأرجواني والوردي والفيروزي بالترتيب. تضع الكابلات الضوئية متعددة النواة أليافًا ضوئية ملونة مختلفة في نفس حزمة الأنابيب كمجموعة، لذلك قد يكون هناك عدة حزم أنابيب في كابل واحد. في مواجهة المقطع العرضي للكابل البصري، يعتبر أنبوب الحزمة الأحمر بمثابة حزمة الأنبوب الأول للكابل البصري، والتسلسل في اتجاه عقارب الساعة هو الحافة، أبيض 1 أبيض 2 أبيض 3 وما إلى ذلك.

B. عملية لحام الكابلات الضوئية

1.قم بتجريد الكابل البصري وتثبيت الكابل البصري في صندوق الوصل. عند تثبيت الكابلات الضوئية متعددة الطبقات الأنبوبية، نظرًا لأن الألياف تحتاج إلى لف في طبقات، يجب وضع كل حزمة من الأنابيب بالتسلسل لتجنب الالتواء. ضع الكابل البصري في صندوق التوصيل، وعند تثبيت السلك الفولاذي، يجب الضغط عليه بإحكام، ويجب ألا يكون هناك ارتخاء. وإلا، فقد يتسبب ذلك في التفاف قلب الألياف الخاص بالكابل الضوئي. احرص على عدم إتلاف حزمة الأنبوب، وخذ حوالي متر واحد من طول التجريد، وامسح صوت الزيت باستخدام ورق التواليت.

2.قم بتمرير الألياف من خلال أنابيب الانكماش الحراري. فصل حزم الأنابيب المختلفة والألياف الضوئية ذات الألوان المختلفة، وتمريرها عبرها كم قابل للانكماش بالحرارة. كابل الألياف الضوئية مع طبقة الطلاء هشة للغاية، ويمكن استخدام الغلاف القابل للانكماش بالحرارة لحماية موصل الألياف الضوئية.

3.قم بتشغيل الطاقة جهاز الربط الانصهار واختيار طريقة الربط المناسبة. يحتوي مصدر الطاقة لجهاز ربط الألياف الضوئية على نوعين من التيار المستمر والتيار المتردد، ويجب تبديله بشكل معقول وفقًا لنوع تيار مصدر الطاقة. قبل كل استخدام لأداة الربط، يجب وضع أداة الربط في بيئة الدمج لمدة 15 دقيقة على الأقل. قم بتعيين معلمات الربط، ووقت ما قبل التفريغ، والوقت ووقت التفريغ الرئيسي، ووقت التفريغ الرئيسي، وما إلى ذلك وفقًا لنوع الألياف. إذا لم تكن هناك ظروف خاصة، التلقائي لصقيتم اختيار البرنامج بشكل عام. يجب إزالة حطام الغبار والألياف الموجودة في جهاز الربط في الوقت المناسب أثناء الاستخدام وبعده.

4.تصنيع وجوه نهاية الألياف. ستؤثر جودة الوجه النهائي للألياف الضوئية بشكل مباشر على جودة الربط، لذلك من الضروري عمل وجه نهائي مؤهل قبل لصقعمل.

5.لتنظيف الألياف العارية، قم بتمزيق القطن إلى قطع صغيرة ذات سطح مستو، وألصق القليل من الكحول، وقم بربط الألياف الضوئية المقطوعة، وامسح على طول محور الألياف الضوئية بقوة معتدلة. استخدم أجزاء وطبقات مختلفة من القطن في كل مرة, بحيث تحسين استخدام القطن.

6.لقطع الألياف العارية، قم أولاً بتنظيف القاطع وضبط موضع القطع القاطع. يجب وضع القاطع بشكل مطرد. وعند القطع يجب أن تكون الحركة طبيعية وثابتة، وليست ثقيلة أو خفيفة. تجنب الوجوه السيئة مثل الألياف المكسورة والمشطوفة والنتوءات والشقوق.

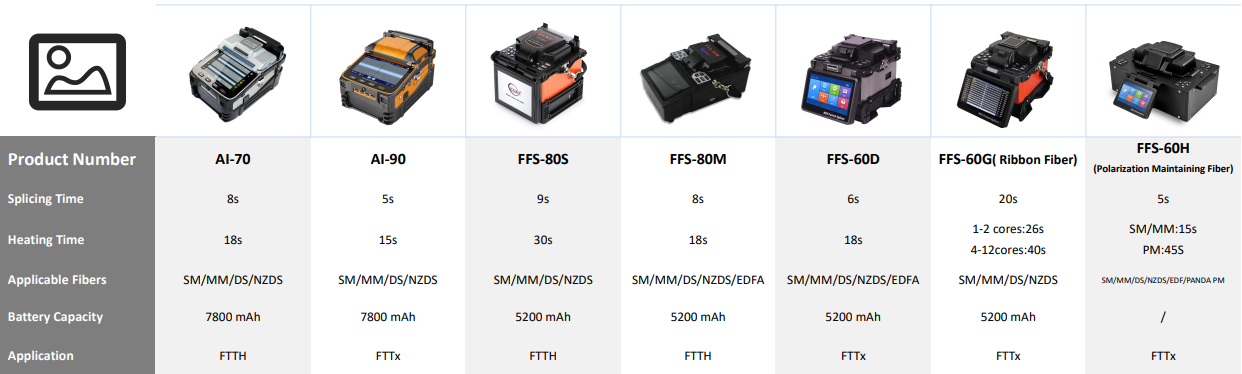

AI-90 مجموعة أدوات الربط بالانصهار البصري

7.ضع الألياف الضوئية ضع الألياف الضوئية في الأخدود على شكل حرف V لجهاز الربط بدمج الألياف الضوئية، واضغط بعناية على مشبك الألياف الضوئية ومشبك الألياف الضوئية، واضبط موضع الألياف الضوئية في المشبك وفقًا لطول القطع الألياف الضوئية، أغلق الزجاج الأمامي، واضغط على زر الدمج لإكمال الدمج تلقائيًا. سيتم عرض قيمة الخسارة المقدرة على شاشة العرض الخاصة بجهاز الربط بدمج الألياف.

8.قم بإزالة الألياف الضوئية وقم بتسخينها باستخدام فرن التسخين الخاص بجهاز الربط الانصهار. التحقق من وجود قطرات هواء أو ماء، إذا كان هناك، عليك أن تفعل ذلك مرة أخرى.

9. إدارة الألياف الضوئية وإصلاح. يمكن لطريقة لف الألياف العلمية أن تجعل تخطيط الألياف معقولًا، والخسارة الإضافية صغيرة، ويمكن أن تصمد أمام اختبار الزمن والبيئة القاسية، ويمكن أن تتجنب ظاهرة كسر الألياف الناتجة عن التراكم. عندما يتم لف الألياف، كلما زاد نصف قطر الملف، كلما زاد القوس وقل فقدان الخط بأكمله. لذلك، يجب الحفاظ على نصف قطر معين لتجنب الخسارة غير الضرورية عند نقل الليزر في قلب الألياف.

10.ختم مربع لصق. يجب أن يكون صندوق الاتصال الميداني مغلقًا جيدًا. إذا دخل الماء إلى صندوق الربط، فقد يزداد توهين الألياف الضوئية بسبب غمر الألياف الضوئية ونقطة ربط اندماج الألياف الضوئية على المدى الطويل في الماء.
