الكابلات الدقيقة لنسبة ملء تركيب مجاري الهواء، وكثافة تعبئة مجاري الهواء

عادةً، يتم ضخ كابلات القنوات الدقيقة إلى قنوات صغيرة ذات حجم مناسب. لضمان إمكانية إجراء عملية النفث بكفاءة، يجب اختيار قناة صغيرة بحيث يكون هناك بعض المساحة بين قطرها الداخلي (ID) والكابل الذي تحتوي عليه. تم تحديد نسبة التعبئة الموصى بها تجريبيًا من خلال تجربة النفث الفعلية. ويختلف الأمر حسب طول الكابل وعدد وشدة الانحناءات في القنوات الدقيقة وضغط الهواء المستخدم. باستخدام الصيغة التالية لنسبة الملء، يجب ألا تزيد نسبة الملء عن 60 إلى 70%، على الرغم من أن الكابلات قد تم نفثها بنجاح بنسب تعبئة أعلى باستخدام ضغوط هواء أعلى.

نسبة الملء = (د² / د² ) × 100

حيث:d = القطر الخارجي للكابل و،

D = القطر الداخلي للمنتج الصغير

يجب أن تضمن نسبة الملء هذه حركة هواء كافية ويمكن تطوير قوة النفث لتمكين وضع الكابل في منتجه الصغير . عند نسب تعبئة منخفضة للغاية، تكون عملية الوضع أقل فعالية من نسبة تعبئة أكبر. يمكن استخدام نفس الصيغة مع القنوات الدقيقة التي يتم نفثها في القنوات الداخلية أو القنوات الفرعية.

استنادًا إلى صيغة نسبة الملء المذكورة أعلاه، تم تجميع نسبة تعبئة تبلغ حوالي 60 إلى 70%، والبيانات التجريبية من الخبرة الميدانية السابقة، وقد تم تجميع المعلومات الواردة في الجدول 3 لإظهار عدد القنوات الدقيقة ذات الأحجام المختلفة التي يمكن تركيبها ميدانيًا في القناة الداخلية ذات الحجم القياسي.

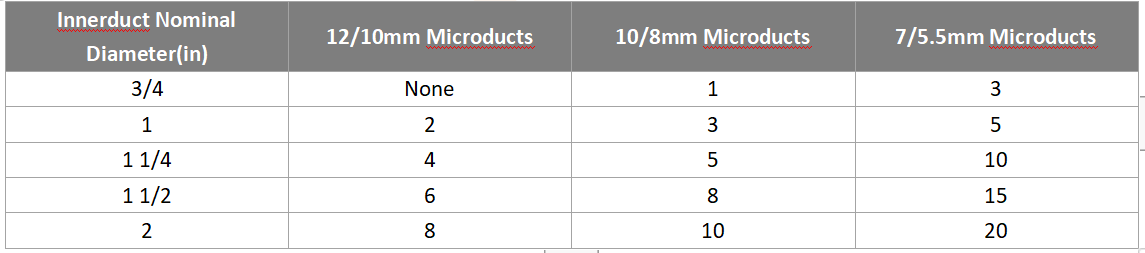

الجدول 3 - القنوات الصغيرة التي يمكن تركيبها ميدانيًا في المنتج الداخلي

باستخدام نسبة تعبئة قصوى تتراوح من 60 إلى 70%، يتم تحديد حجم كل قناة صغيرة بحيث تقبل الكابلات التي يصل قطرها إلى الحد الأقصى، وهو فريد لمعرف القناة الدقيقة التي تم وضعها فيها. يربط الجدول 4 هذا القطر الأقصى الفريد لكل منتج صغير بنطاق الألياف الخاص بكابلات Sterlite Micro DUCT-LITE التي يشملها حجم المنتج الصغير هذا.

عندما يتم تركيب الكابلات في قناة أو قناة داخلية، فإن الحد الأقصى لقطر الكابل الموصى به/الموصى به لن يتجاوز عادةً 50 إلى 60% من معرف القناة أو القناة الداخلية.
