تصفح الكمية:0 الكاتب:كاري نشر الوقت: 2022-12-20 المنشأ:محرر الموقع

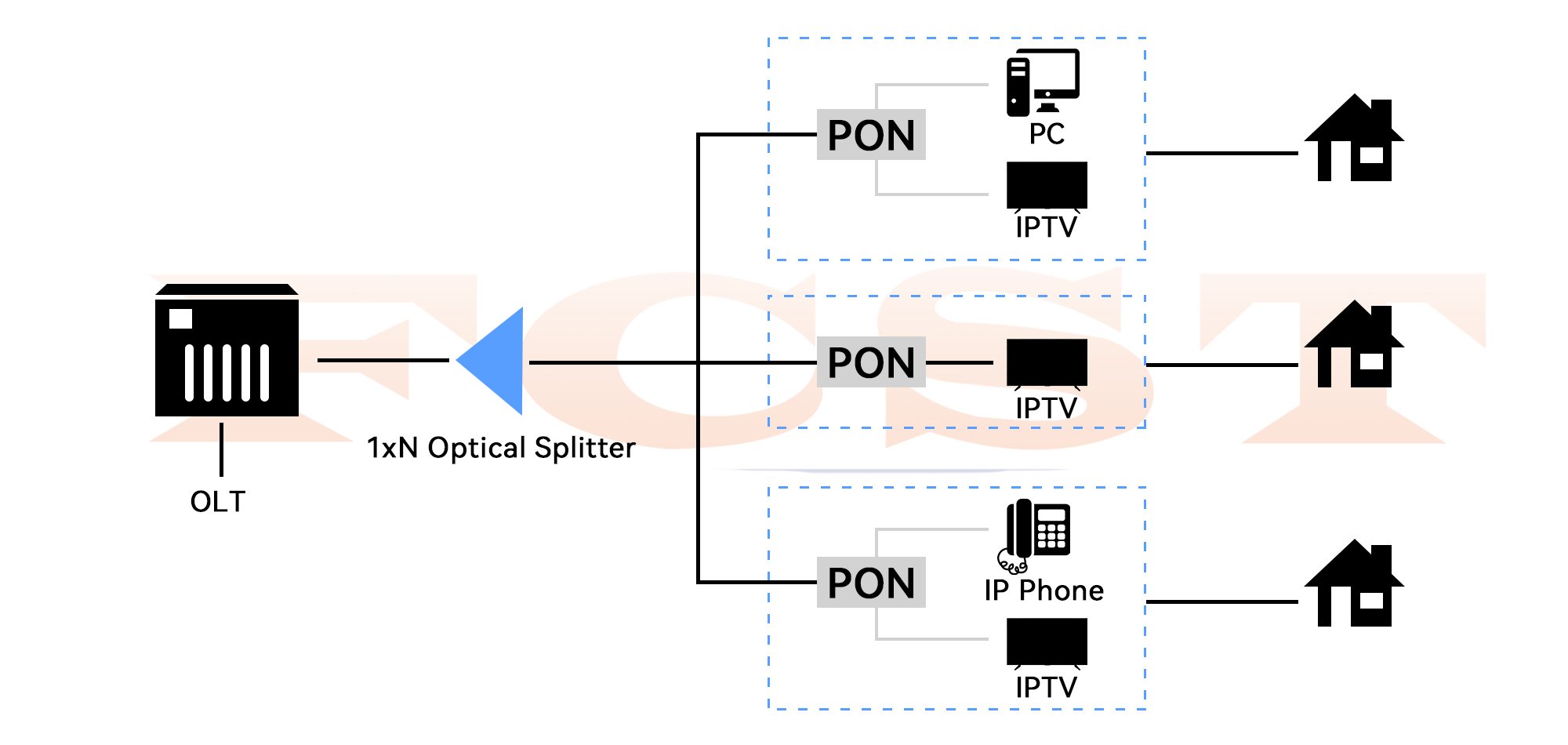

الفاصل البصري هو الجهاز البصري الأساسي في نظام الشبكة الضوئية المنفعلة (PON)، والذي يستخدم على نطاق واسع في الألياف إلى المنزل (FTTH). لديها وضعين توزيع مختلفين في شبكة FTTH: التوزيع المركزي والتوزيع المتتالي.
مركزية Dتوزيع

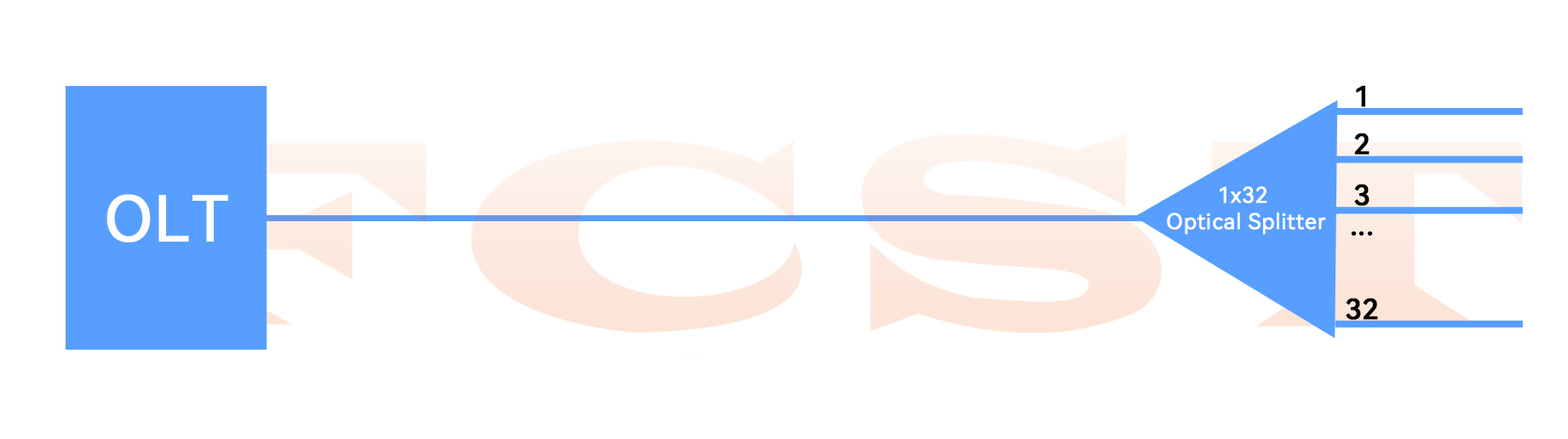

التوزيع المركزي يعني أن المقسمات الضوئية بين طرف الخط البصري (OLT) ووحدة الشبكة الضوئية (ONU) متوازية، والشكل الأساسي هو 'OLT→ المقسم البصري →ONU'، حيث تكون نسبة المقسم البصري عادةً 1 :32. في التوزيع المركزي، يتم توزيع الفاصل البصري مركزيًا في صندوق توزيع الألياف، ويتصل مباشرة بـ OLT في المكتب المركزي من خلال ألياف واحدة، ويتصل الطرف الآخر بـ ONTs المتعددة في طرف العميل من خلال ألياف متعددة. ينقسم استخدامه بشكل عام إلى أربع حالات:
1. ضعه في غرفة المعدات في نهاية المكتب.
2. ضعه في غرفة المجتمع؛
3. يتم وضعها في صندوق التسليم الخفيف الخاص بالمجتمع؛
4. ضعه مباشرة في الردهة.
يتميز التوزيع المركزي بمزايا المرونة العالية والتكلفة المنخفضة وسهولة الصيانة، وهو مناسب بشكل عام لوسط المدينة أو البلدة التي يتركز فيها المستخدمون.
المتتالية Dتوزيع

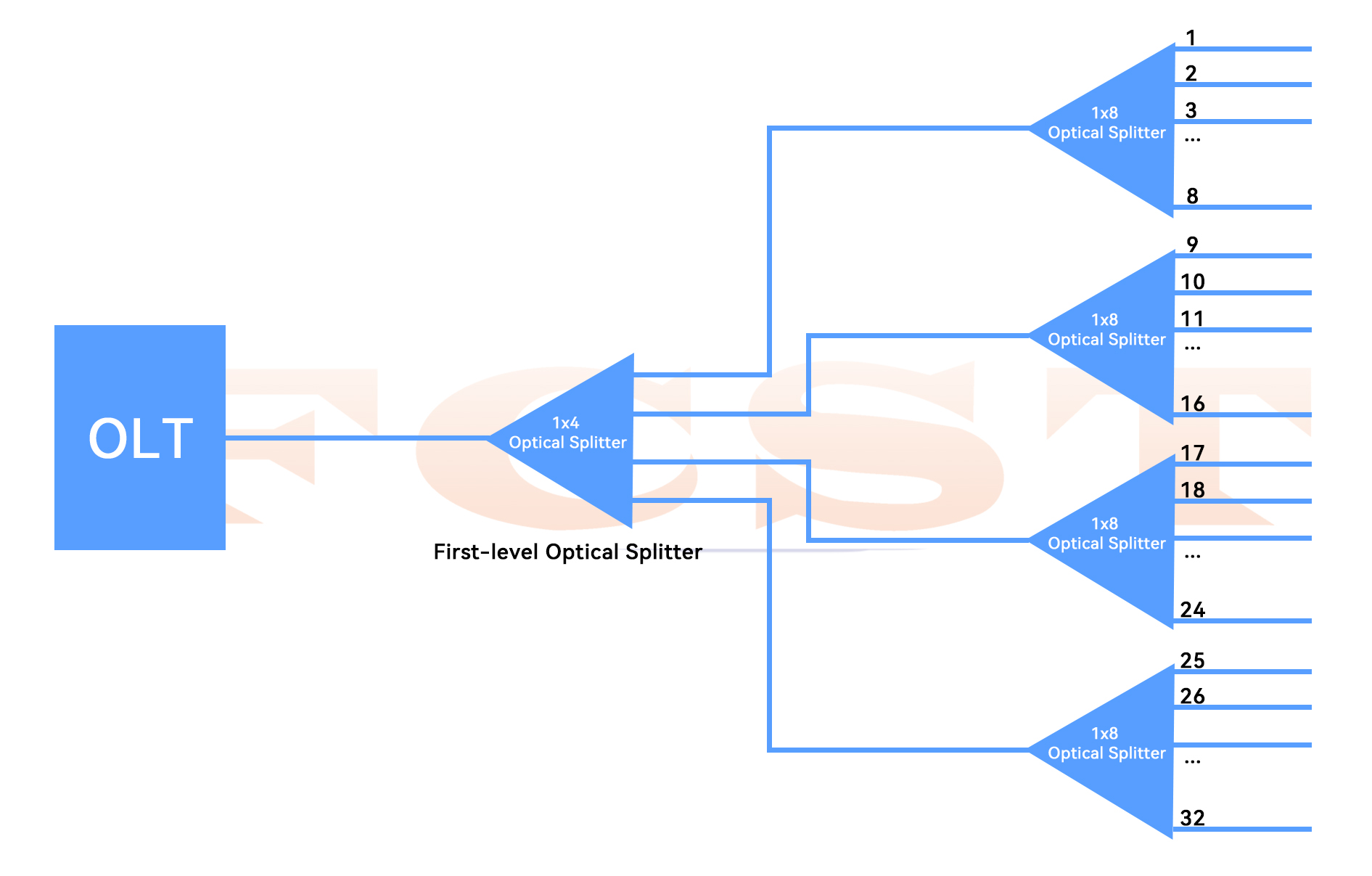

التوزيع المتتالي يعني أن الخائن البصري بين طرف الخط البصري (OLT) ووحدة الشبكة الضوئية (ONU) متتالي، والشكل الأساسي هو 'OLT→ الخائن البصري 1→ الخائن البصري 2→ONU'، حيث يكون الفاصل البصري يكون المقسم 1 عادةً بنسبة 1:4، ويكون المقسم البصري 2 عادةً بنسبة 1:8. في التوزيع المتتالي، يتم عادةً تثبيت جهاز التقسيم البصري 1 بالقرب من نهاية المكتب المركزي، ويتم تثبيت جهاز التقسيم البصري 2 عادةً بالقرب من طرف العميل، مثل داخل الممر. ينقسم استخدامه بشكل عام إلى ثلاث حالات:
1. يتم وضع جهاز التقسيم البصري من المستوى الأول في غرفة المعدات المكتبية، ويتم وضع جهاز التقسيم البصري من المستوى الثاني في صندوق التسليم البصري السكني؛
2. يتم وضع جهاز التقسيم البصري من المستوى الأول في غرفة المجتمع، ويتم وضع جهاز التقسيم البصري من المستوى الثاني في صندوق التسليم البصري الخاص بالمجتمع؛
3. يتم وضع جهاز التقسيم البصري من المستوى الأول في صندوق التسليم البصري المجتمعي، ويتم وضع جهاز التقسيم البصري من المستوى الثاني في الممر.
يتميز التوزيع المتتالي بمزايا انخفاض تكلفة وصول المستخدم والتعديل المرن لنسبة التقسيم البصري، وهو مناسب بشكل عام للقرى ذات المستخدمين المتناثرين.
يمكن وضع مقسم الألياف في مواقع مختلفة على شبكة FTTH استنادًا إلى شبكة PON، والتي تتضمن استخدام إما تكوين تحويل مركزي (مرحلة واحدة) أو متتالي (متعدد المراحل) على الجزء الموزع من شبكة FTTH. في الواقع، كلا النهجين لهما مزايا وعيوب. إذن أي واحد يجب عليك نشره؟ سيتم استكشاف المقارنة بين التوزيعات المركزية والمتتالية أدناه.
مركزية Dتوزيع Network

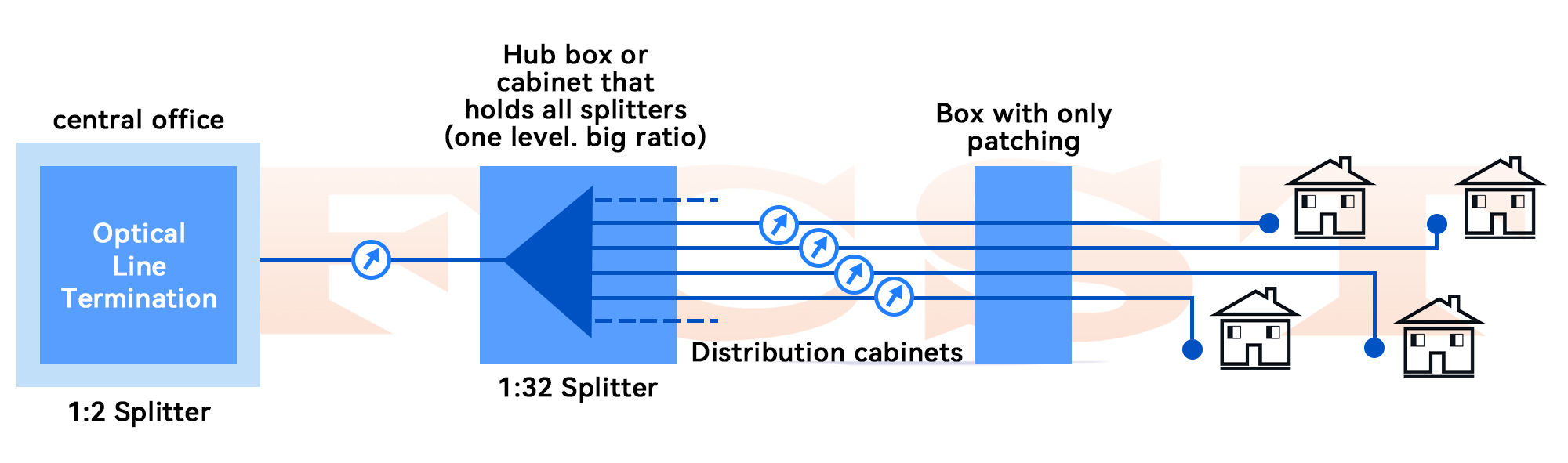

في التوزيع المركزي، يتم اعتماد نسبة التحويل المجمعة 1:64 بشكل عام، مع كون المقسم في نهاية المكتب 1:2 والخزانة 1:32. يمكن وضع مقسمات الألياف أحادية المرحلة هذه في مواقع متعددة في الشبكة أو تثبيتها في موقع مركزي. ولكن في معظم الحالات، يتم وضع مقسم الألياف المركزي في جهاز خارجي (OSP) لتقليل إجمالي كمية الألياف المطلوبة.
يتصل المنفذ النشط OLT (محطة الخط البصري) في الغرفة المركزية (CO) بالألياف الضوئية التي تغادر الغرفة المركزية (CO). تمر الألياف الضوئية عبر أجهزة إغلاق مختلفة إلى منفذ الإدخال الخاص بمقسم الألياف الضوئية الموجود عادة في الخزانة. يدخل منفذ الإخراج الخاص بمقسم الألياف إلى شبكة توزيع FTTH ويصل إلى منزل العميل المحتمل من خلال عمليات إغلاق مختلفة وصناديق طرفية داخلية / خارجية تسمى ONT (محطات الشبكة الضوئية). وبالتالي، في هذه البنية المركزية المقسمة، يقوم PON بتوصيل منفذ OLT بـ 32 OnTs.
المتتالية Dتوزيع Network

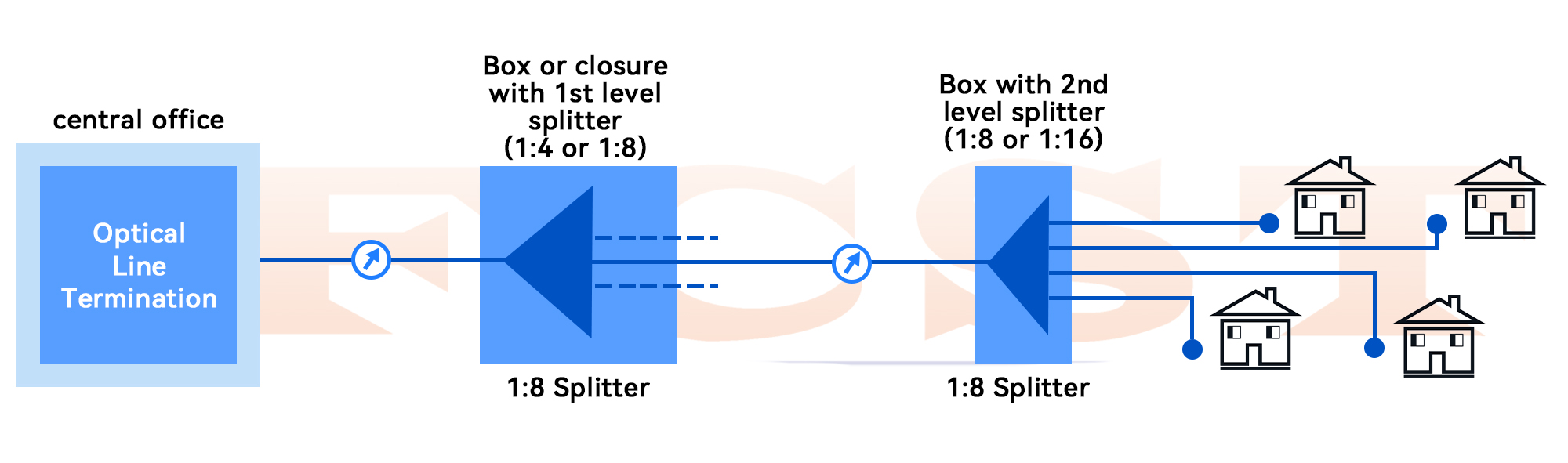

على عكس طوبولوجيا جهاز التقسيم المركزي، لا تحتوي طريقة جهاز التقسيم المتتالي على جهاز تقسيم ألياف في المكتب المركزي. ترتبط/تربط منافذ OLT مباشرة بالألياف النباتية الخارجية. يتم تركيب مقسم المستوى الأول (1:4 أو 1:8) في حاوية ليست بعيدة عن المكتب المركزي. يتم توصيل مدخلات مقسم الألياف في المرحلة الأولى بألياف OLT من المكتب المركزي. يوجد مقسم ألياف ضوئية من المستوى الثاني (1:16 أو 1:8) في صندوق طرفي قريب جدًا من موقع العميل، حيث يغطي كل مقسم 8 إلى 16 منزلًا. المدخلات إلى مقسمات PON هذه هي الألياف من مخرج مقسم المرحلة الأولى أعلاه.
مركزية Dتوزيع Aاختصار الثاني Cتصاعدي Dتوزيع Iن FTTH-PON Ncom.etwork
من المقدمة المذكورة أعلاه للشبكات الموزعة المركزية والمتتالية، نعلم أنه في الشبكة الموزعة المركزية، توجد جميع مقسمات PON في إغلاق واحد، مما يزيد من استخدام OLT ويوفر نقطة وصول واحدة لاستكشاف الأخطاء وإصلاحها. ولكن نظرًا لأنه يجب توصيل جهاز التقسيم بالعميل عبر موصل منفصل أو طرف موصل، فإن تكلفة كابل التوزيع ستكون مرتفعة جدًا.
في الشبكة الموزعة المتتالية، يقع مقسم PON في جهازي إغلاق مختلفين أو أكثر، مما يقلل من كمية الألياف التي يجب نشرها لتقديم الخدمة. ومع ذلك، قد يؤدي هذا إلى الاستخدام غير الفعال لمنفذ PON الخاص بـ OLT وقد يزيد من وقت الاختبار والتشغيل للعميل.
كيفية الاختيار بين التوزيع المركزي شبكة وشبكة التوزيع المتتالية؟
يكتب | المزايا | العيوب |
Cممركز Dتوزيع | استخدام OLT (مشحون بالنمو) | تحتاج إلى وضع المزيد من الألياف |
التكنولوجيا الموجهة نحو المستقبل وسهلة التغيير | عنصر الشبكة الأكبر في OSP | |
المراقبة والصيانة | إضافة بنية تحتية إضافية | |
Cتصاعدي Dتوزيع | تقليل النفقات الرأسمالية المستمرة للعميل | المزيد من العوامل النشطة والمزيد من الفواصل الضوئية |
تقليل عدد الخزانات المخصصة | شبكة غير مرنة | |
مرونة نسبة تخصيص منطقة الخدمة | قدرات مراقبة وصيانة أقل |
بالإضافة إلى المعلومات المتعلقة بالاختلافات بين طريقتي نشر الشبكات الموزعة المركزية والمتتالية، إليك بعض النصائح حول كيفية تحديد الطريقة التي تختارها. ستعتمد بنية شبكة FTTH على مجموعة متنوعة من العوامل، بما في ذلك ميزانيتك وقابلية التوسع المستقبلية المتوقعة.
بالإضافة إلى ذلك، تعد كثافة قاعدة العملاء من أهم المحددات. في المناطق الحضرية، ستكون شبكات التوزيع المتتالية هي الخيار الأفضل لتوسيع نطاق العديد من المستخدمين وربطهم بسرعة. ومن ناحية أخرى، نظرا لمرونة المناطق الريفية أو المناطق الأقل سكانا، فإن شبكات التوزيع المركزية تكون أفضل.
