تطبيق وآفاق FTTR في سيناريوهات الأسرة

مع التسارع المستمر لعملية التحول الرقمي، اقترحت الإدارات الحكومية زيادة بناء شبكة 5G وشبكة جيجابت الضوئية، وتعزيز التطوير المنسق لـ 'جيجابت مزدوج'، مما أدى إلى ترقية النطاق العريض المنزلي جيجابت. توفر تقنية FTTR (الألياف إلى الغرفة) تغطية نطاق عريض جيجابت للمنزل بأكمله عن طريق تمديد الألياف الضوئية إلى كل غرفة من غرف المستخدم. إنه أحد الاتجاهات الفنية للترقيات المستقبلية للنطاق العريض المنزلي جيجابت.

في السيناريو المنزلي، وهو سيناريو مهم لتطبيقات الشبكة، مع التطوير المستمر لتطبيقات جيجابت مثل الفيديو المباشر والتعليم عبر الإنترنت والواقع الافتراضي والفيديو عالي الوضوح، تتزايد احتياجات المستخدمين يومًا بعد يوم. لذلك، أصبحت كيفية بناء نطاق عريض جيجابت منزلي عالي الجودة لتلبية متطلبات المستخدمين لتجربة شبكة عالية الجودة أحد الاهتمامات الرئيسية للمشغلين الحاليين.

يمكن لتقنية FTTR أن تقوم بترقية الألياف التقليدية إلى المنزل للوصول إلى الألياف الضوئية في كل غرفة عن طريق تمديد الألياف الضوئية مباشرة إلى كل غرفة للمستخدم. من خلال طريقة الشبكة الخاصة بالنقل البصري بالكامل، فإنه يوفر حلاً جديدًا لتغطية شبكة Gigabit للعائلة. . تحلل هذه الورقة معلمات أداء الشبكة للسيناريو المنزلي في وضع شبكة FTTR، وتقارن الحل التقني FTTR مع الحل التقني للشبكات المنزلية التقليدية، وتناقش مزايا وعيوب كل حل تقني، من أجل توفير مرجع لهذه الصناعة.

الوضع الراهن ومشاكل الشبكة المنزلية

ومن خلال دراسة استقصائية حول رضا المستخدمين عن المشغلين في مقاطعة معينة، وجدنا أنه من بين المؤشرات الإحصائية المختلفة، فإن جودة الوصول إلى الإنترنت المنزلي عريض النطاق هي الأسوأ، حيث تبلغ 70.25 فقط، وهو ما يمثل قصورًا في إدراك المستخدم. ويبين الشكل 1 نتائج استبيان رضا المستخدمين عن المشغلين في إحدى المقاطعات.

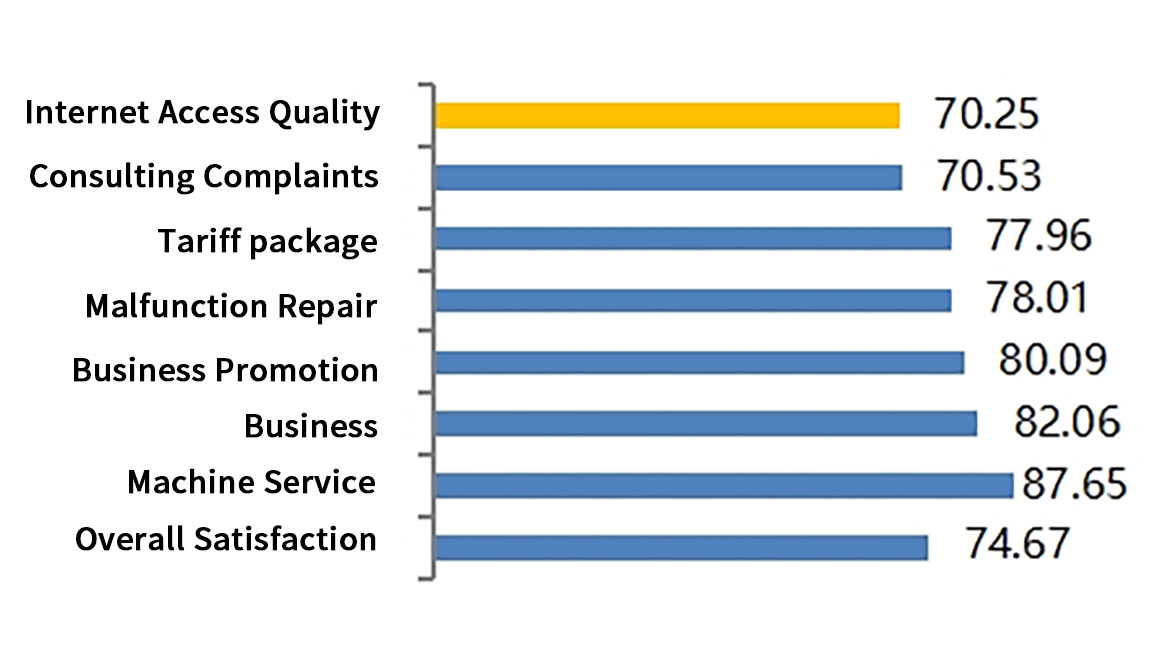

الشكل 1. نتائج مسح رضا مستخدمي المشغل في المقاطعة

ويمكن ملاحظة أن المستخدمين لديهم أدنى مستوى من الرضا عن جودة الوصول إلى الإنترنت المنزلي. من خلال تحليل محتوى شكاوى المستخدمين، وجد أن ما يقرب من 70% من مستخدمي العينة الذين لديهم نطاق ترددي أعلى من 200 ميجا يمثلون ما يقرب من 70% من العينة، وكان عدم تطابق شبكة الشبكة المنزلية الخاصة بهم أكثر وضوحًا: 77.1% من المستخدمين يستخدمون Wi-Fi في نطاق تردد 2.4G، و53.4% ​​لا تزال أجهزة التوجيه التي يستخدمها معظم المستخدمين أحادية النطاق، ولا يوجد نطاق تردد 5G. يعد قياس سرعة شبكة Wi-Fi الداخلية أقل بكثير من عرض النطاق الترددي المتعاقد عليه، خاصة بالنسبة لتغطية الشبكة للشقق والفيلات الكبيرة، وتؤدي مشاكل مثل عدم كفاية عرض النطاق الترددي لشبكة Wi-Fi وضعف التغطية إلى التجميد المتكرر لخدمات النطاق العريض وضعف تجربة المستخدم، الأمر الذي أصبح الشكوى الرئيسية للمستخدمين. نقطة.

من خلال التحليل أعلاه، وجدنا أن السبب الجذري لشكاوى المستخدمين كان مشكلة في الشبكة المنزلية، مما تسبب في فشل سرعة النطاق العريض الفعلية في تلبية متطلبات العمل. لذلك، يعد توفير شبكة إنترانت منزلية عالية السرعة ومستقرة وسهلة الاستخدام وسهلة الإدارة لتحسين تجربة شبكة المستخدمين إحدى المشكلات التي يحتاج المشغلون إلى حلها في الوقت الحاضر.

مقدمة موجزة عن الحل الفني FTTR​ ​​

باعتبارها تقنية جديدة تمامًا لشبكات الإنترانت المنزلية، توفر FTTR حلاً للمشاكل المذكورة أعلاه.

يتمثل الحل التقني FTTR في إجراء الشبكات المنزلية من خلال وسيط الألياف الضوئية، ونشر بوابة FTTR الرئيسية في صندوق التوزيع أو المواقع الرئيسية، واتخاذ البوابة الرئيسية باعتبارها النواة، وتشكيل شبكة بصرية FTTR من خلال المقسمات الضوئية والألياف الضوئية ثنائية الاتجاه أحادية النواة. يتم توصيل البوابة الرئيسية FTTR بـ OLT في المنبع، ويتم توصيل المصب بعدة مسارات بصرية تابعة من خلال الألياف الضوئية والمقسمات الضوئية. وتدعم المسارات الضوئية منافذ Gigabit Ethernet وWi-Fi 6، وتدخل إلى كل غرفة عبر الألياف الضوئية، مما يتيح للمستخدمين المنزليين سلكيًا ولاسلكيًا في كل غرفة. تغطية شبكة جيجابت. يظهر مخطط الشبكات التكنولوجية FTTR في الشكل 2.

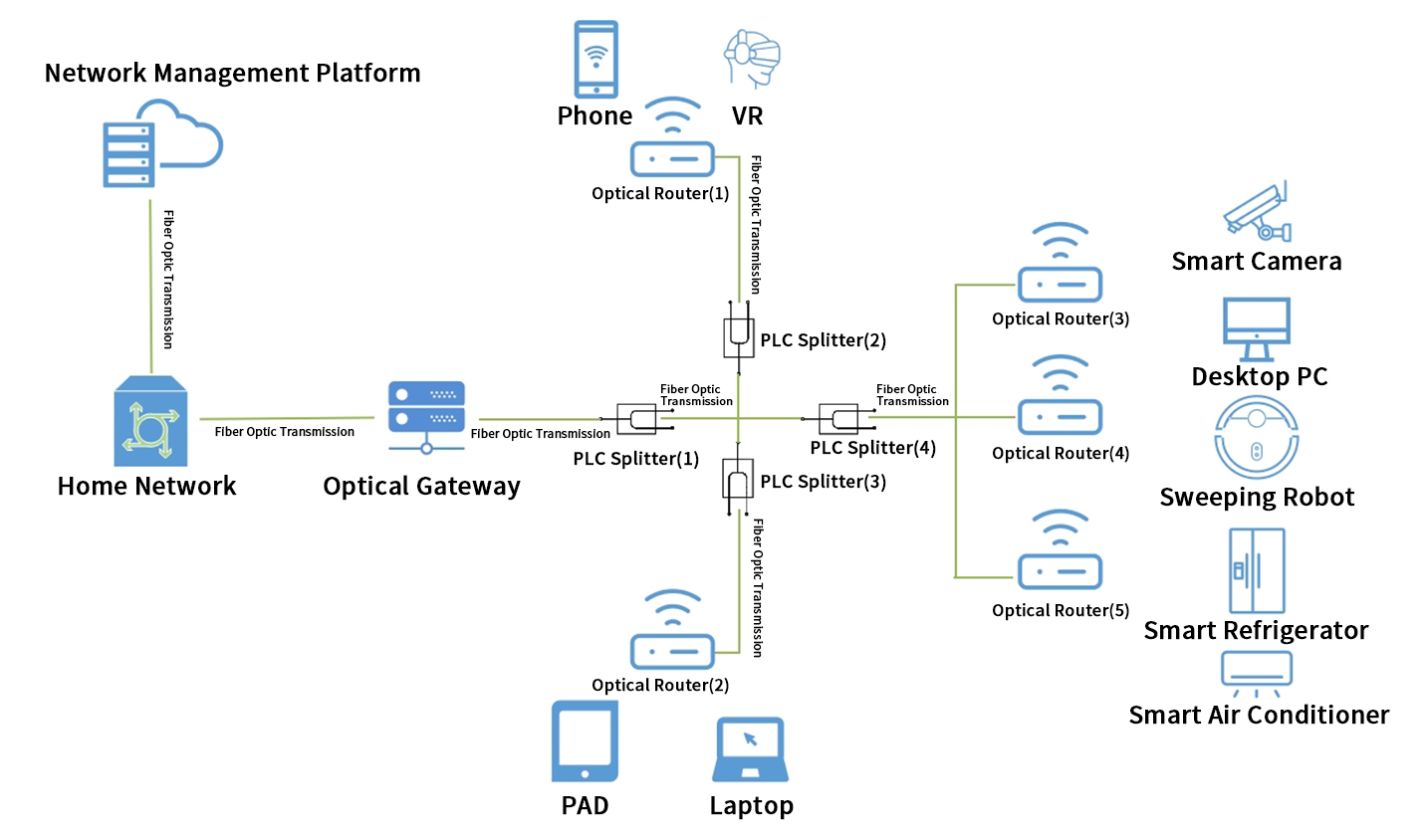

الشكل 2. مخطط شبكات تكنولوجيا FTTR

يتكون الحل التقني FTTR من أربعة أجزاء: البوابة الرئيسية، والتوجيه البصري، والشبكة الضوئية، ومنصة إدارة الشبكة. تقع البوابة الرئيسية بين OLT وجهاز التوجيه البصري. وهو يتصل بـ OLT من خلال XG(S)-PON أو 10G EPON لأعلى، وينقل ألياف جيجابت إلى المنزل ، ويوفر واجهات لتوصيل أجهزة التوجيه الضوئية لأسفل. يتم ترتيب المسار البصري في كل غرفة للمستخدم، ويتصل لأعلى بالبوابة الرئيسية من خلال الألياف الضوئية الداخلية، ويوفر للأسفل إمكانية الوصول إلى Wi-Fi ومنفذ GE لكل محطة للوصول إلى الإنترنت. تتكون الشبكة الضوئية من كابلات ضوئية ومقسمات ضوئية ومكونات أخرى تعمل معًا على بناء البنية التحتية للشبكة المنزلية. تعد منصة إدارة الشبكة مسؤولة عن جمع معلومات الشبكة المنزلية وتلخيصها والإبلاغ عنها، وذلك لتحقيق إدارة التشغيل والصيانة لشبكة Gigabit المنزلية بشكل كامل. بالمقارنة مع الحلول التقنية التقليدية للشبكات، تتمتع FTTR بمزايا معينة.

حلول تكنولوجيا شبكات N التقليدية حل شبكات
كابلات الشبكة

يتمثل حل شبكة كبل الشبكة في تعليق أجهزة شبكة متعددة أسفل منفذ شبكة البوابة، ويتم نقل بيانات الشبكة من خلال كبل الشبكة، ويتم توصيل محطة المستخدم بجهاز الشبكة للوصول إلى الإنترنت.

حل شبكات خطوط الكهرباء

مخطط شبكة خط الطاقة هو نقل إشارات الشبكة من خلال حامل خط الطاقة، ويتم توصيل البوابة بمحول خط الطاقة، ويتم توصيل محول خط الطاقة بشبكات خطوط طاقة متعددة من خلال خط الطاقة، ويتم نقل بيانات الشبكة من خلال خط الطاقة، ويتم توصيل محطة المستخدم بمعدات شبكة خط الطاقة للوصول إلى الإنترنت.

حل الشبكات اللاسلكية

يستخدم حل الشبكات اللاسلكية شبكة Wi-Fi كوسيلة للوصول. من خلال ترحيل Wi-Fi، وشبكة Wi-Fi، وما إلى ذلك، يتم توصيل البوابة مباشرة بكل شبكة، ويتم نقل بيانات الشبكة عبر Wi-Fi، ويتم توصيل محطات المستخدم. معدات الشبكة للوصول إلى الإنترنت.

تقييم الأداء الفني لكل نظام شبكي​ ​​ ​​ ​​

برنامج الاختبار

أكبر فرق بين كل نظام شبكات هو أن وسيط الإرسال مختلف وأداء معدات الشبكة مختلف. في هذه المرحلة، يتم توصيل إشارة الاتصال أخيرًا بمحطة المستخدم من خلال معدات الشبكة في شكل اتصال Wi-Fi أو اتصال سلكي. من أجل مقارنة أداء الشبكة لأنظمة الشبكات الأربعة المذكورة أعلاه، تم إنشاء بيئة اختبار لكل نظام شبكات لتسهيل اختبار أداء الشبكة. انظر الشكل 3 للتعرف على طوبولوجيا الاختبار لكل نظام شبكات.

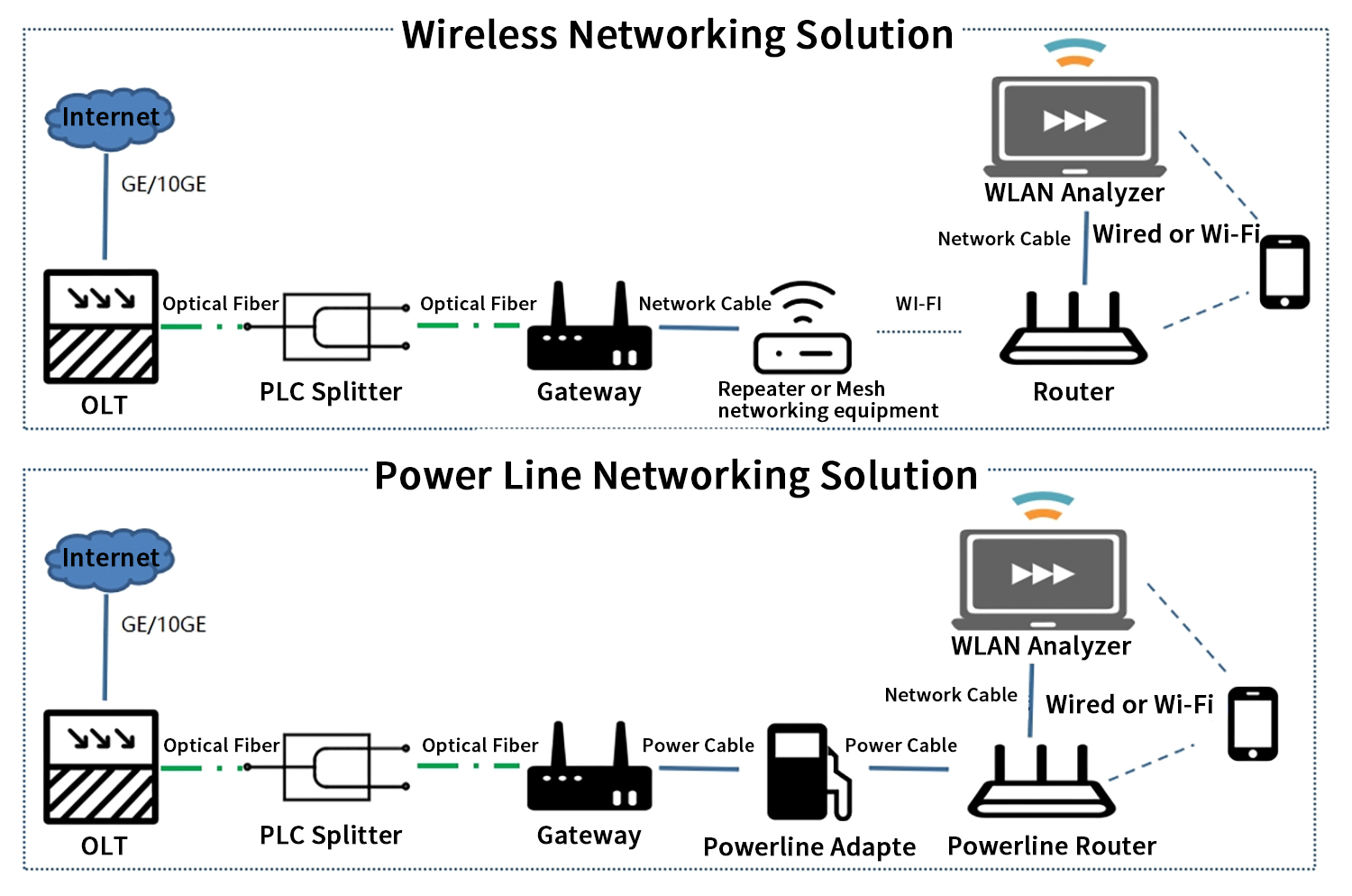

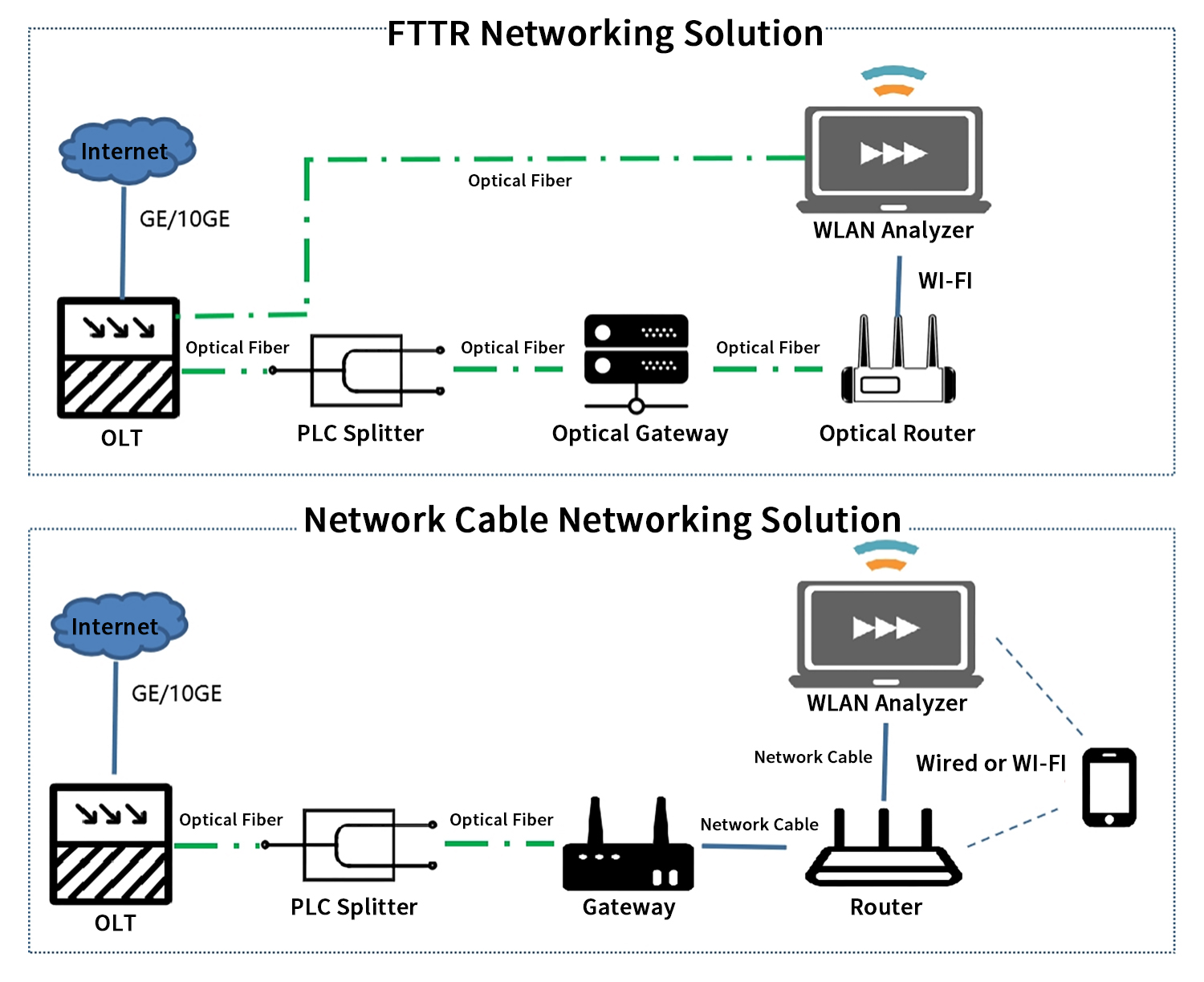

الشكل 3. اختبار طوبولوجيا كل مخطط للشبكات

تحليل نتائج الاختبار ​​ ​​

اختبر كل مخطط شبكة وفقًا لمخطط طوبولوجيا الاختبار، وانظر الجدول 1 للاطلاع على بيانات اختبار أداء الشبكة المحددة.

الجدول 1: بيانات اختبار أداء الشبكة المحددة لكل مخطط

من الجدول 1، يمكن العثور على أن نظام شبكات FTTR يتمتع بمزايا كبيرة في الإنتاجية ومسافة الإرسال وما إلى ذلك. تعد وسيلة الألياف الضوئية وسيلة نقل أفضل من كابل الشبكة وخط الطاقة واللاسلكي، ويكون معدل التوهين أصغر مع المسافة، ويكون التداخل أقل، ويكون أداء البوابة الضوئية أفضل من بوابات الحلول الأخرى. ولذلك، فإن نشر حل شبكة FTTR في الغرفة واستخدام الألياف الضوئية كوسيلة لنقل إشارات الشبكة يمكن أن يوفر للمستخدمين تجربة شبكة عالية السرعة.

مقارنة بين مخططات الشبكات المختلفة

بالمقارنة مع حلول الشبكات المنزلية التقليدية، تتمتع الحلول التقنية لشبكات FTTR بمزايا رائعة. ومن خلال تلخيص الأداء الفني للأبعاد المتعددة، تظهر المقارنة الشاملة لكل حل من حلول الشبكات في الجدول 2.

الجدول 2: مقارنة شاملة لكل مخطط شبكات

من خلال المقارنة، يمكننا أن نرى أنه بالمقارنة مع حلول الشبكات التقليدية، فإن الحل التقني FTTR يعمل على تحسين أداء الإرسال، وقدرة الشبكات، والموثوقية، وإمكانية التحكم، وما إلى ذلك للشبكة المنزلية، ويعزز تشغيل الخدمة الذاتية وصيانة أخطاء المستخدم من خلال منصة إدارة الشبكة. القدرة على التطبيق. تساعد الميزات والمزايا التقنية لـ FTTR على تحسين جودة الشبكة للمستخدمين المنزليين، وتعزيز تجربة الشبكة عالية الجودة للمستخدمين، وتوفير حل فعال للبنية التحتية لبناء شبكة الإنترانت المنزلية. سلسلة صناعة الاتصالات البصرية المحلية ناضجة جدًا، مما يوفر دعمًا قويًا للحل الفني FTTR. بالنسبة لمستخدمي النطاق العريض المنزلي الحاليين، يمكن أيضًا تكرار حل FTTR على أساس أسلاك الشبكة المنزلية الأصلية عن طريق استبدال معدات الشبكة لإكمال التكنولوجيا. تحديث الترقية.

نهاية

مع التطور السريع لتكنولوجيا المعلومات، أدرك عدد كبير من المستخدمين تدريجياً أهمية جودة الشبكة المنزلية. لا يضمن النطاق الترددي الأكبر في المنزل بالضرورة تجربة شبكة جيدة. فقط تكوين الشبكة المنزلية المستقر والموثوق يمكنه ضمان تجربة الشبكة الشاملة للمستخدم بشكل فعال. تقوم هذه الورقة بتقييم وتحليل الحل التقني FTTR في السيناريو المنزلي، ومقارنته مع حلول الشبكات المنزلية التقليدية الأخرى من حيث الإنتاجية والتغطية ومعدل الإرسال وما إلى ذلك. وتظهر النتائج أن الحل التقني FTTR يتمتع بأداء عالٍ وموثوقية عالية وقدرات شبكية قوية وخصائص أخرى قد حققت بالفعل تغطية جيجابت عريضة النطاق لكل غرفة، مما يمكّن المستخدمين من الاستمتاع بتجربة إنترنت عالية الجودة وتلبية احتياجات تطبيقات جيجابت للمستخدمين. إنه أحد اتجاهات التطوير لترقيات الشبكة المنزلية المستقبلية.
