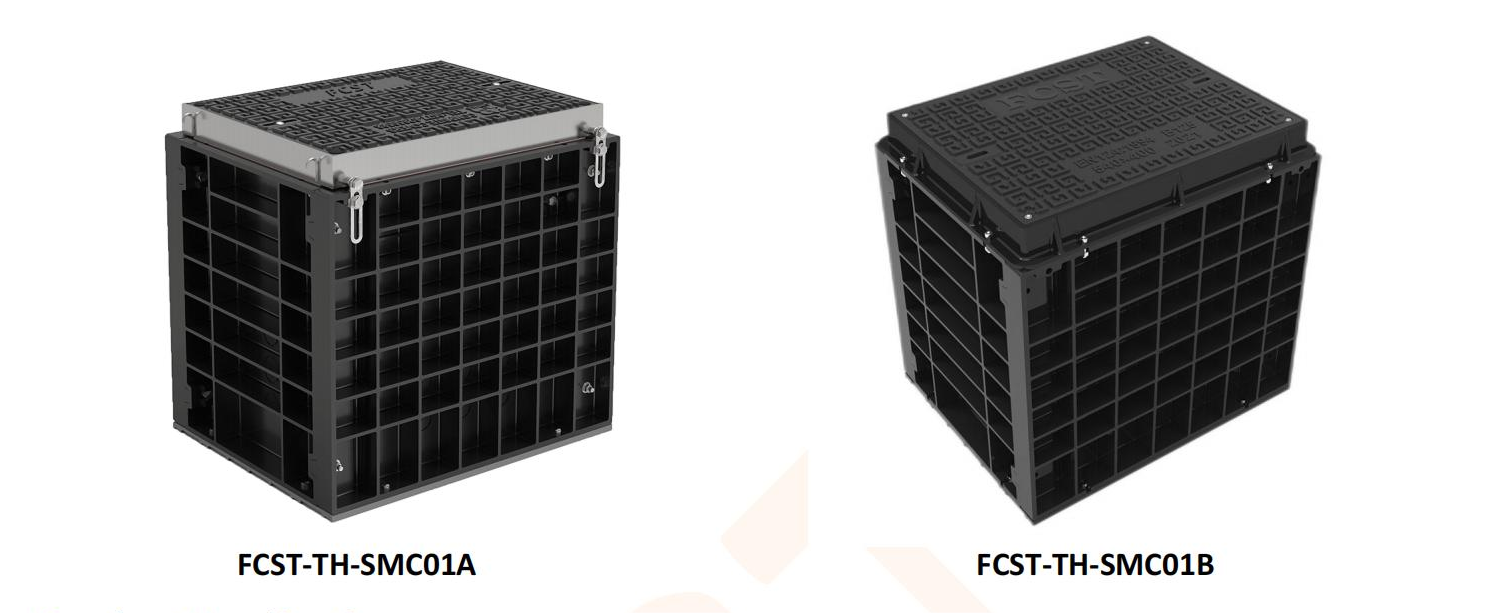

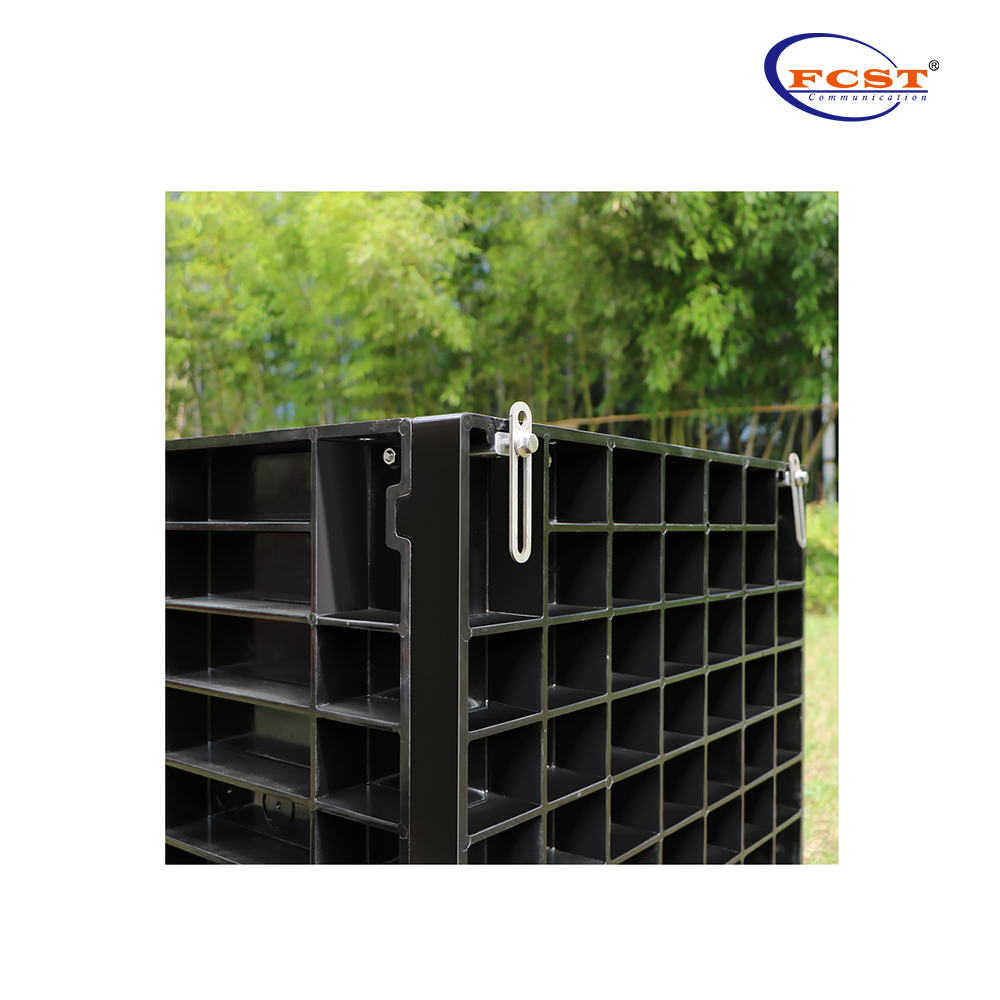

FCST-TH-SMC01
FCST
تطبيق المنتج

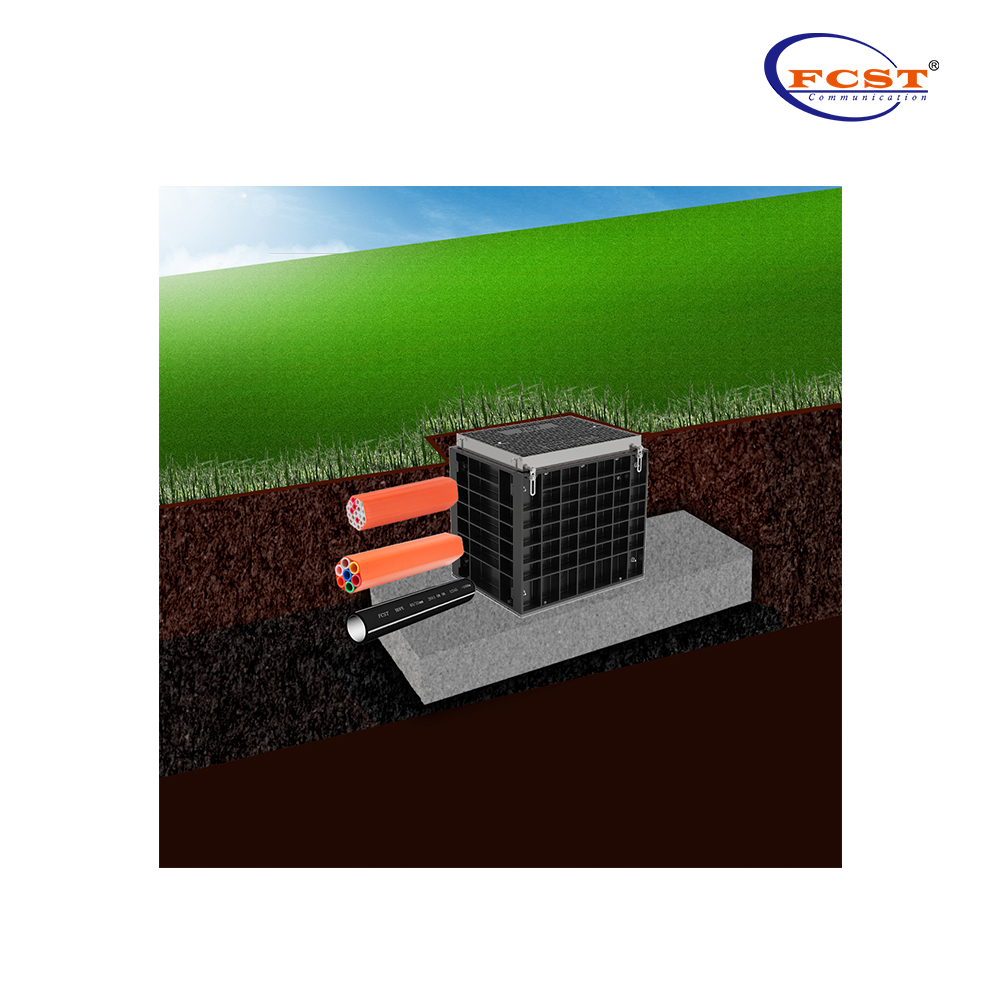

ملاحظة: التطبيق العملي لغرفة التفتيش المركبة هذه، يغطي العديد من المجالات مثل الإدارة البلدية والطاقة الكهربائية والكهرباء والمياه وإدارة الطرق والصرف الصحي.
منتج مزايا
lمقاومة قوية للتآكل
lمقاومة جيدة لدرجات الحرارة العالية والمنخفضة
lتركيب سهل
lوسائل النقل المريحة وخفض التكاليف
lصندوق فتحة مع عمر خدمة طويل
lارتفاع غرفة الاتصالات قابل للتعديل

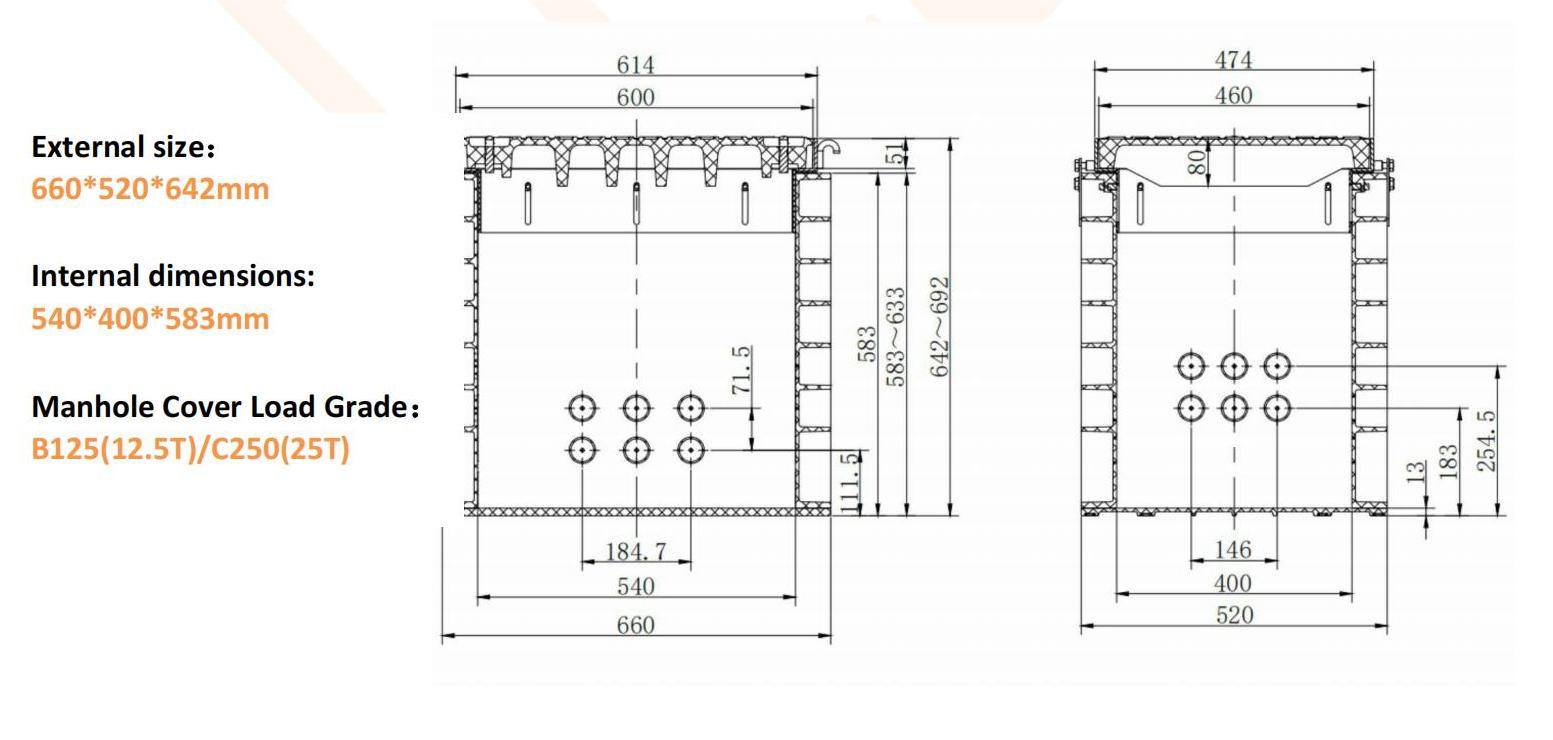

حجم المنتج
مواصفات المنتج
تتوافق جميع المنتجات مع معايير EN124:1994.
المواد الكيميائية Rالمقاومة Pالأداء
مواد كيميائية | مركزة Sالكبريتيك Aالبحث الجنائي | Sأوديون Hهيدروكسيد | Sأوديون Cكلوريد |
امتحان Cالشروط | منقوع في المحلول المحدد لمدة 48 ساعة | ||
نتائج الإختبار | لا يوجد تآكل واضح على السطح، فقدان الجودة أقل من 1% | ||
الأداء الميكانيكي
أغراض | رقم قياسي | متطلبات | نتائج الإختبار |
قوة الشد | جيجابايت/T1447-2005 | ≥100 ميجا باسكال | 105 ميجا باسكال |
معامل الشد | جيجابايت/T1447-2005 | ≥10 جيجا باسكال | 11.8 جيجا باسكال |
قوة الانحناء | جيجابايت/T1449-2005 | ≥200 ميجا باسكال | 213 ميجا باسكال |
معامل العاطفة | جيجابايت/T1449-2005 | ≥10 جيجا باسكال | 11.3 جيجا باسكال |
صلابة التأثير | جيجابايت/T1451-2005 | ≥80 كيلوجول/㎡ | 90.8 كيلوجول/㎡ |
صلابة بار | جيجابايت/T3854-2005 | ≥50 | 56 |
تحميل الغرفة
نوع الغرفة | FCST-TH-SMC01 |
تحميل الاختبار المحوري | 100 كيلو نيوتن |
تحميل الاختبار الجانبي | 40 كيلو نيوتن |
الأداء الحراري
أغراض | رقم قياسي | نتائج الإختبار |
حرارة تشويه الحرارة | جيجابايت/T1634.2-2004 | > 200°C |
قوة الانحناء | جيجابايت/T9979- 2005(-40°ج) | 265 ميجا باسكال |
معامل العاطفة | جيجابايت/T9979- 2005(-40°ج) | 1.43x10^(4) MPa |
معدل الاحتفاظ بقوة الانحناء | جيجابايت/T9979- 2005(-40°ج) | 124% |
معدل الاحتفاظ بمعامل الانحناء | جيجابايت/T9979- 2005(-40°ج) | 11.16% |
معامل التمدد الخطي | ب/T2572-205 | 1.66x10^(-5) |

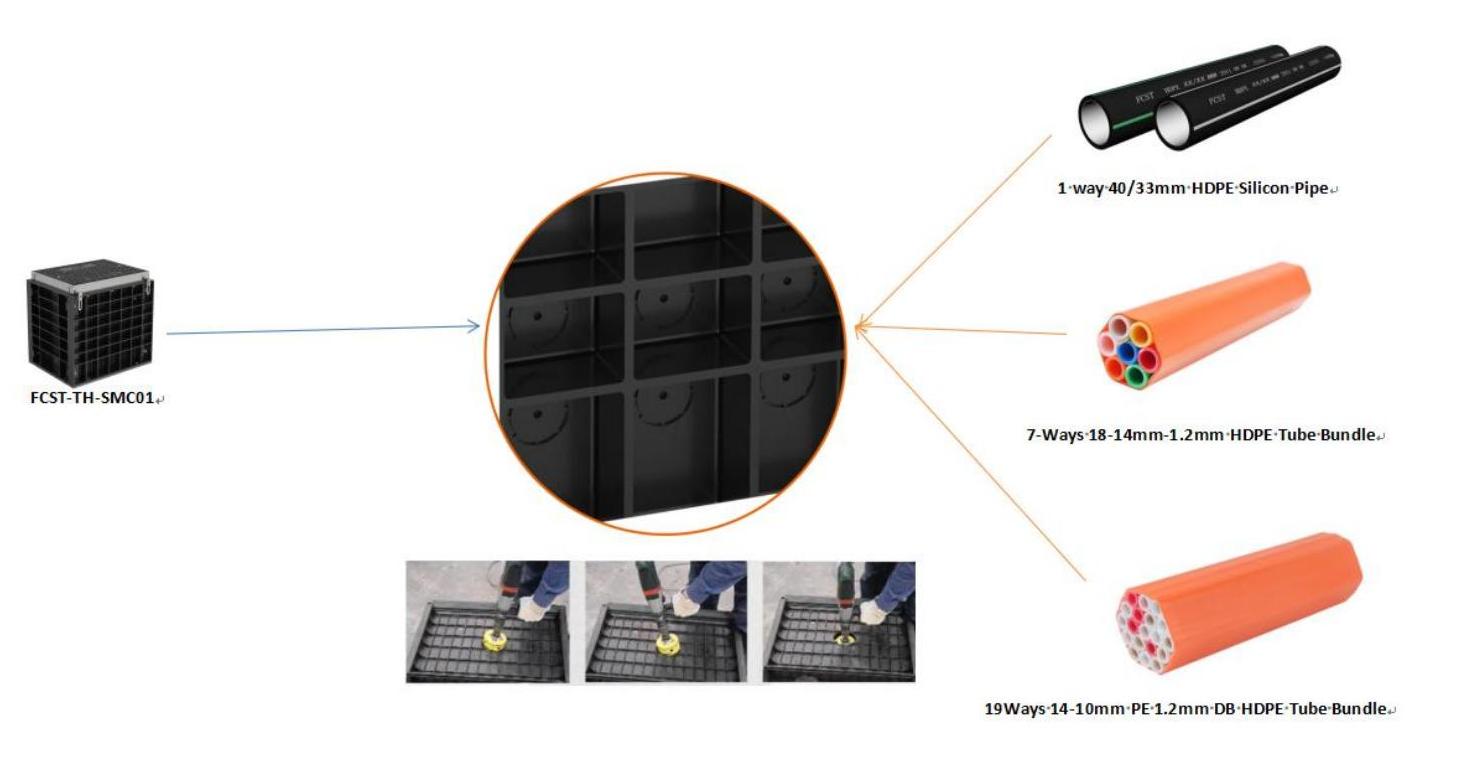

على كل جانب من المنتج، يتم حجز 6 فتحات حفر في المصنع، ويوجد فتحة ثقب.يمكن تعديل حجم ثقب الحفر في موقع البناء وفقًا للحجم الفعلي لأنابيب السيليكون HDPE/القناة الدقيقة HDPE.

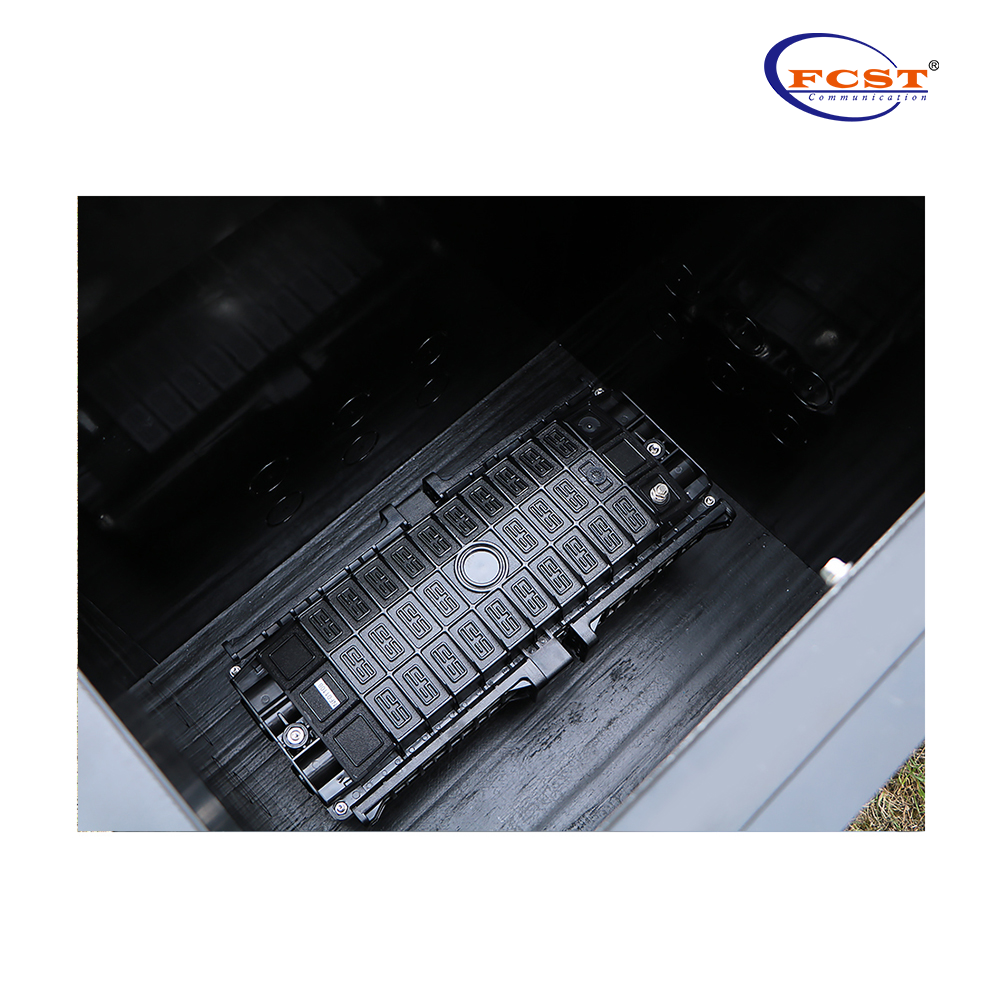

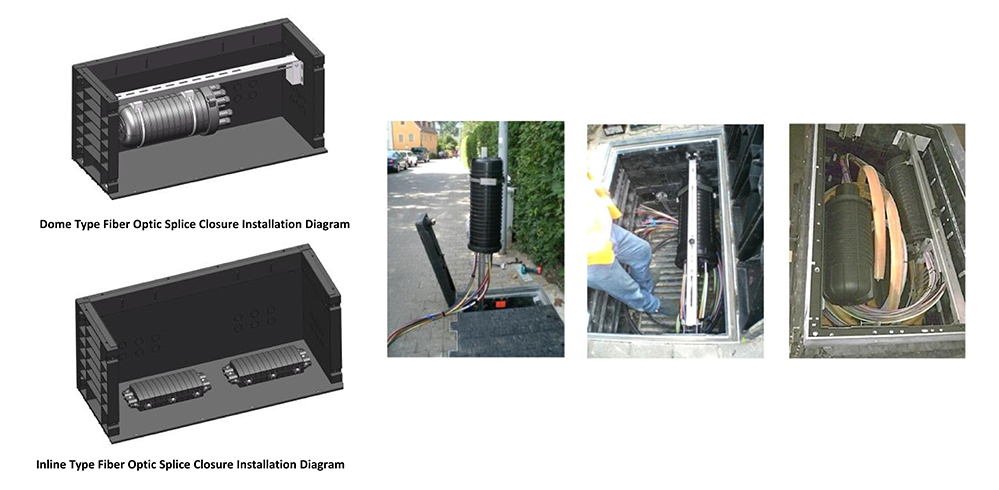

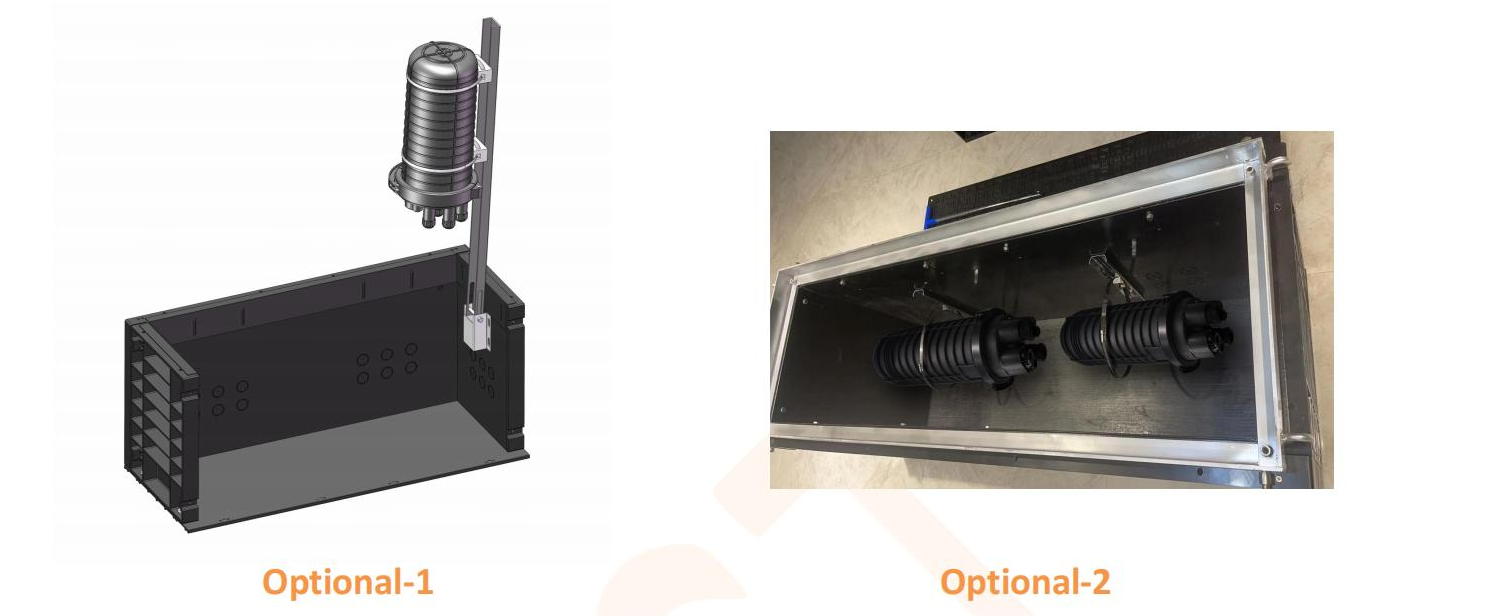

إطار ثابت FOSC اختياري
التعبئة Aاختصار الثاني Tالنقل
وصف التعبئة
بسبب الخصائص الهيكلية لل غرفة الوصوليمكن اختيار عبوات المصنع وفقًا للاحتياجات الفعلية للعملاء ومسافات النقل وطرق النقل.

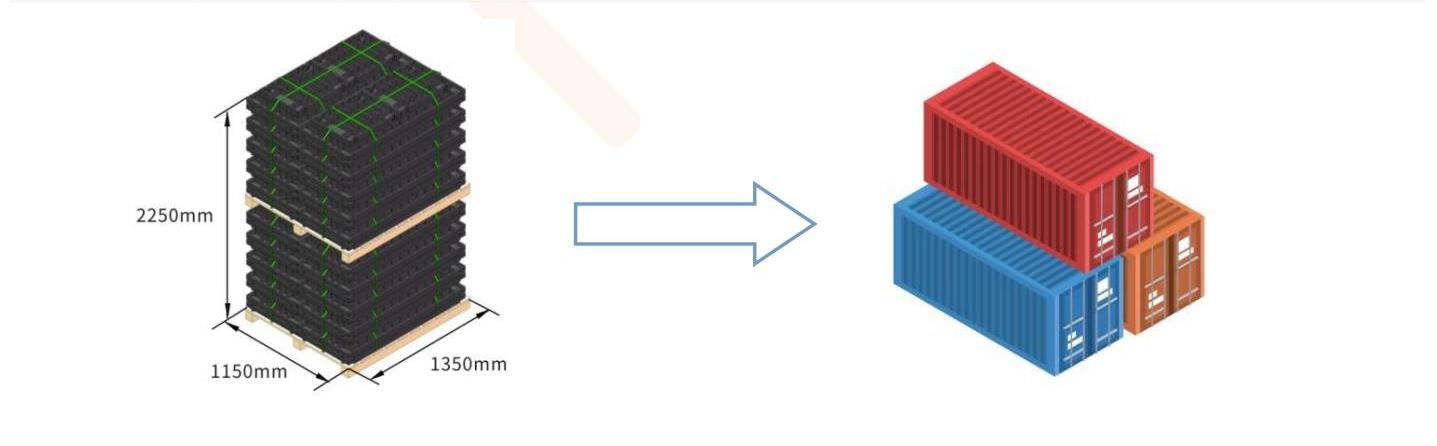

التفكيك والنقل

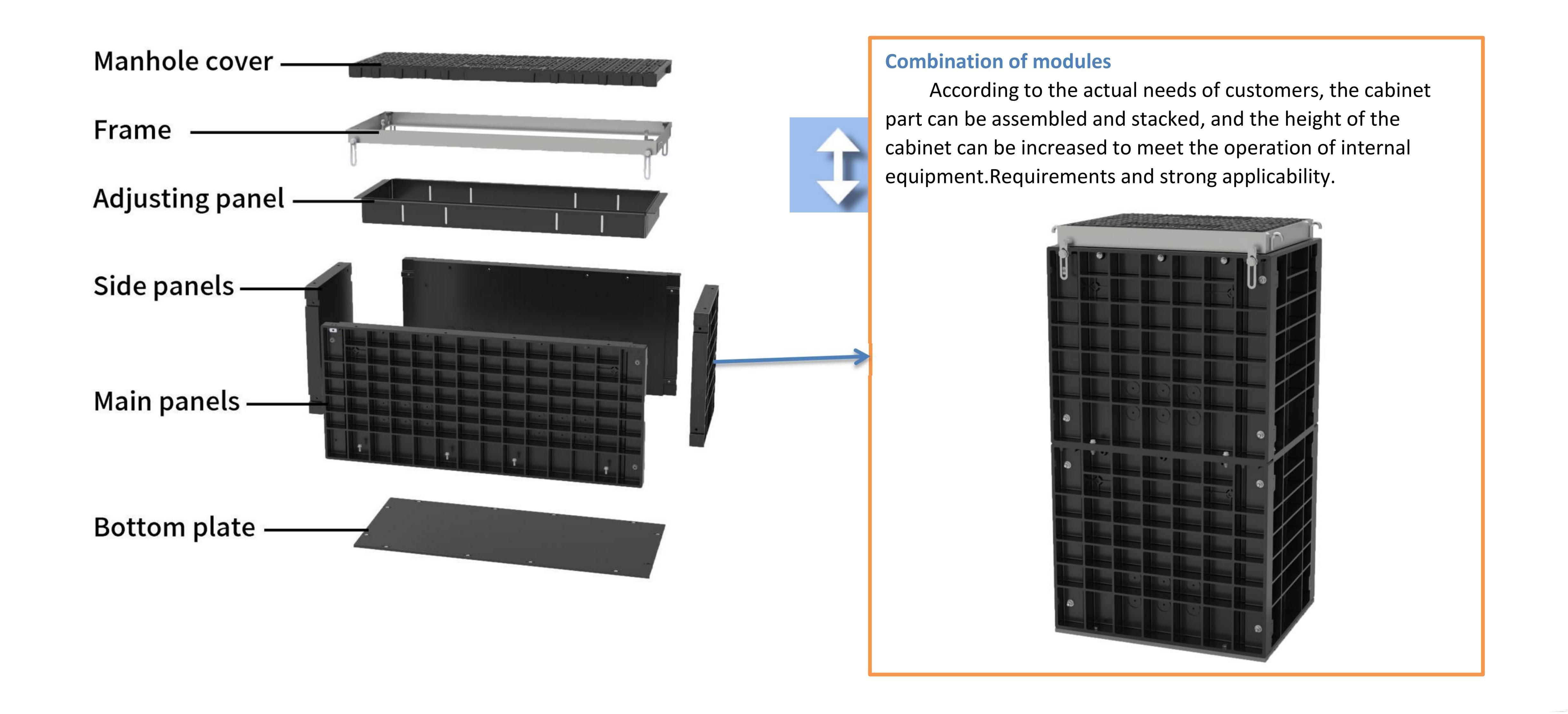

هيكل غرفة الاتصالات بسيطة وسهلة التفكيك، ويمكن تقسيم جميع المكونات إلى أجزاء منفصلة، وهي مكدسة ومجمعة مسطحة.إنها تشغل مساحة صغيرة، وتكلفة نقل منخفضة، والتفكيك والتجميع أكثر ملاءمة استقرار المنتج، وهو مناسب للنقل وتلف البضائع صغير.
البليت Sإيزي | Pالمنتج Wثمانية（كلغ） | البليت Cالقدرة | حاوية Lتحميل Cالقدرة (حاوية 40GP，حد الوزن 26 طن) |
FCST-TH-SMC01 (1150 مم × 1350 مم × 2250 مم) | 65.9 | 40 مجموعات | 445 مجموعات |
نقل المنتج النهائي
بعد التجميع، يتم وضع المكونات الرئيسية في البليت، ومن ثم يتم تجميعها وتعبئتها بإحكام.توفير وقت التجميع و تحسين جودة النقل.وفقًا لأنواع المنتجات المختلفة، يمكنها عمومًا حمل 12 أو 6 مجموعات من فتحات الاتصالات لكفاءة مواصلات.
البليت Sإيزي | Pالمنتج Wثمانية（كلغ） | البليت Cالقدرة | حاوية Lتحميل Cالقدرة (حاوية 40GP，الحد الأقصى للوزن 26 طنًا) |
FCST-TH-SMC01 (1150 مم × 1350 مم × 2250 مم) | 65.9 | 12مجموعات | 216مجموعات |
