دليل اختيار الفاصل البصري PLC: طريقة التغليف ونطاق التطبيق

يعد مقسم PLC مكونًا سلبيًا بسيطًا يلعب دورًا مهمًا في تطبيقات التقنيات مثل GPON وEPON وBPON. فهو يسمح بتقسيم شريط إشارة الألياف الضوئية بشكل متساوٍ إلى عدة خيوط من الإشارة الضوئية، والتي يمكن أن تدعم واجهة شبكة واحدة ليتم مشاركتها من قبل العديد من المشتركين. عند اختياره، يجب دائمًا مراعاة نسب الانقسام. ومع ذلك، مع تزايد تعقيد بيئة كابلات الشبكة، يتم اختراع العديد من أجهزة تقسيم PLC ذات عوامل شكل الحزمة المختلفة. الآن يعد عامل شكل الحزمة أيضًا عاملاً رئيسياً يجب أخذه في الاعتبار. سيقدم هذا المنشور مقسمات PLC الأكثر استخدامًا في عوامل أشكال الحزمة المختلفة للرجوع إليها أثناء الاختيار.

فاصل الألياف PLC العاري

يتم استخدام يترك الألياف العارية من جميع أطرافه. وبالتالي، يمكن لمهندس الشبكة ربطها بحرية وفقًا للتطبيقات. وفي الوقت نفسه، فإنه يتطلب أقل مساحة أثناء توصيل الكابلات. يمكن تركيبها في إغلاق ربط الألياف الضوئية بسهولة لتوفير توزيع إشارة FTTH. جهاز تقسيم PLC من الألياف العارية بشكل شائع في مشاريع FTTx.

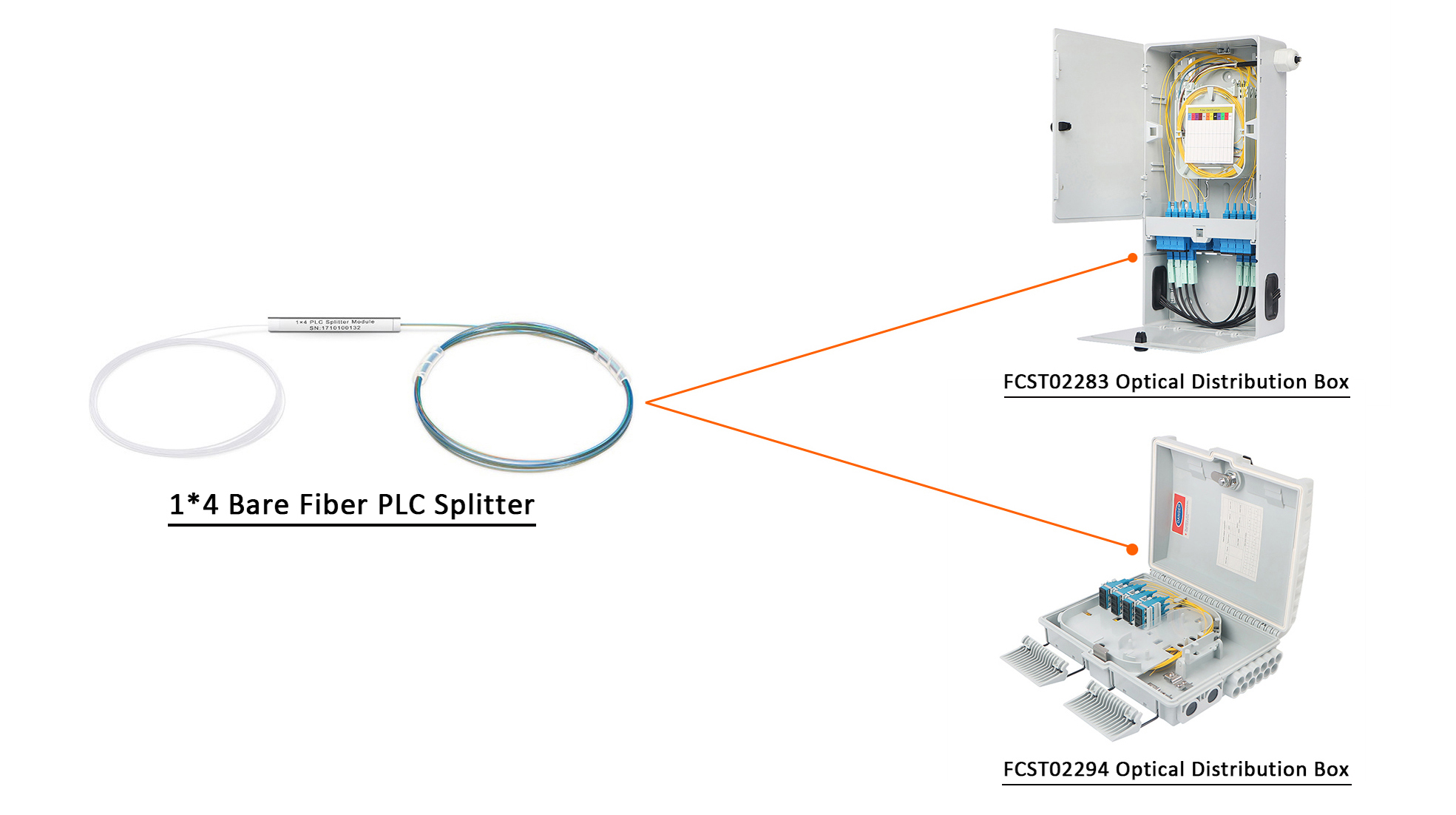

FIG1-تطبيق مقسم الألياف PLC العاري

مقسم PLC بدون كتل

يبدو مقسم PLC بدون كتل وكأنه مقسم ألياف مكشوفة. تتمثل الاختلافات الرئيسية في أن النوع الذي لا يحتوي على كتل يتم إنهاؤه عادةً بموصلات الألياف الضوئية ويستخدم حزمة أنابيب مدمجة مقاومة للصدأ. ومن الشائع أيضًا أن العديد من مقسمات PLC ذات الألياف العارية تستخدم أيضًا حزمة الأنابيب غير القابلة للصدأ للرقاقة المقسمة.

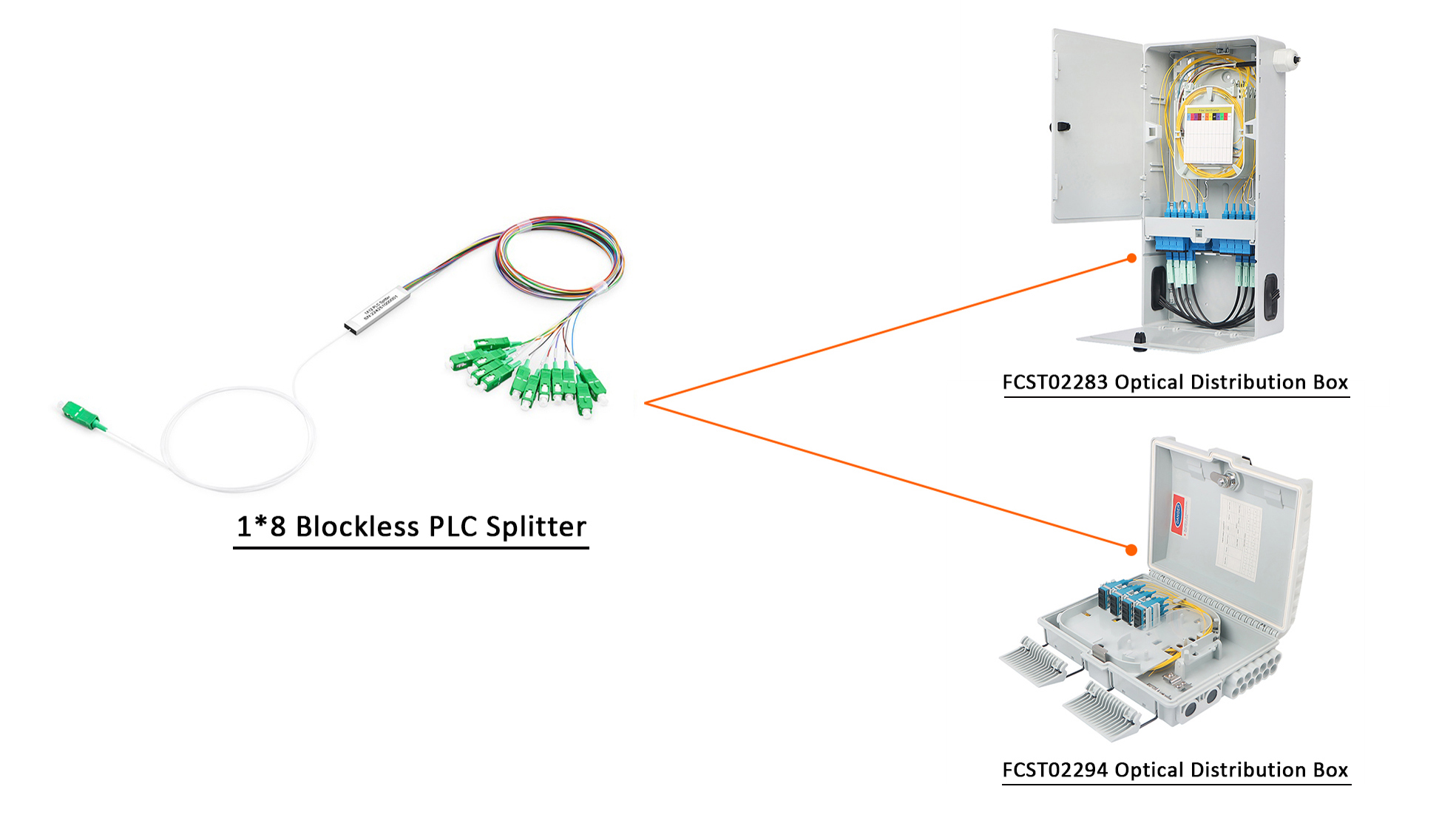

تطبيق FIG2-Blockless PLC Splitter

مقسم Fanout PLC

يستخدم جهاز التقسيم Fanout PLC عمومًا أليافًا عازلة مقاس 0.9 مم، مضافة بطول ألياف الشريط المنتهي بمجموعة مخرجات مروحية خلف شريحة PLC المقسمة. تأتي نسب التقسيم أيضًا في أنواع مختلفة. تُظهر الصورة التالية إصدارًا موسعًا بنسبة 1:8 يتم إنهاؤه بموصلات SC/APC.

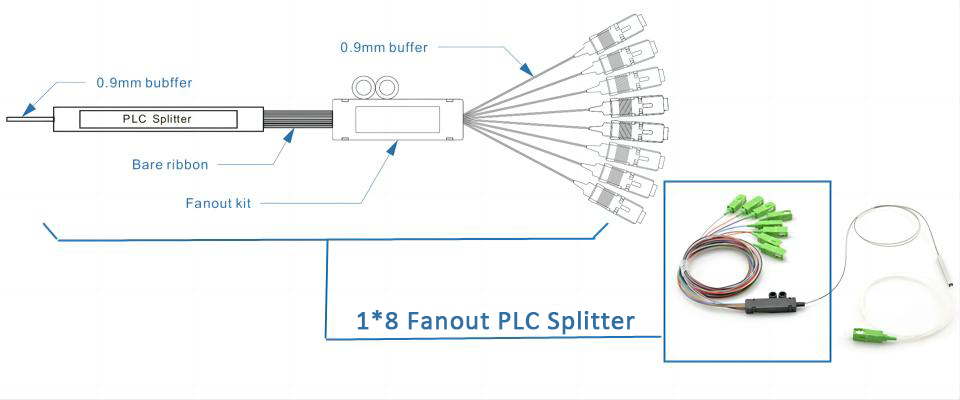

FIG3-Fanout PLC الخائن

ABS PLC الخائن

يستخدم جهاز تقسيم ABS PLC صندوقًا بلاستيكيًا ABS لحمل شريحة التقسيم. يتم ترتيب الألياف الواردة وألياف التوزيع على نفس اللوحة لصندوق ABS هذا، مما يوفر كابلات أسهل وأكثر مرونة. باستثناء توفير حماية موثوقة، يمكن أيضًا تثبيته في مجموعة متنوعة من الصناديق أو العبوات. من الشائع جدًا تثبيته في وحدة حامل قياسية مقاس 19 بوصة.

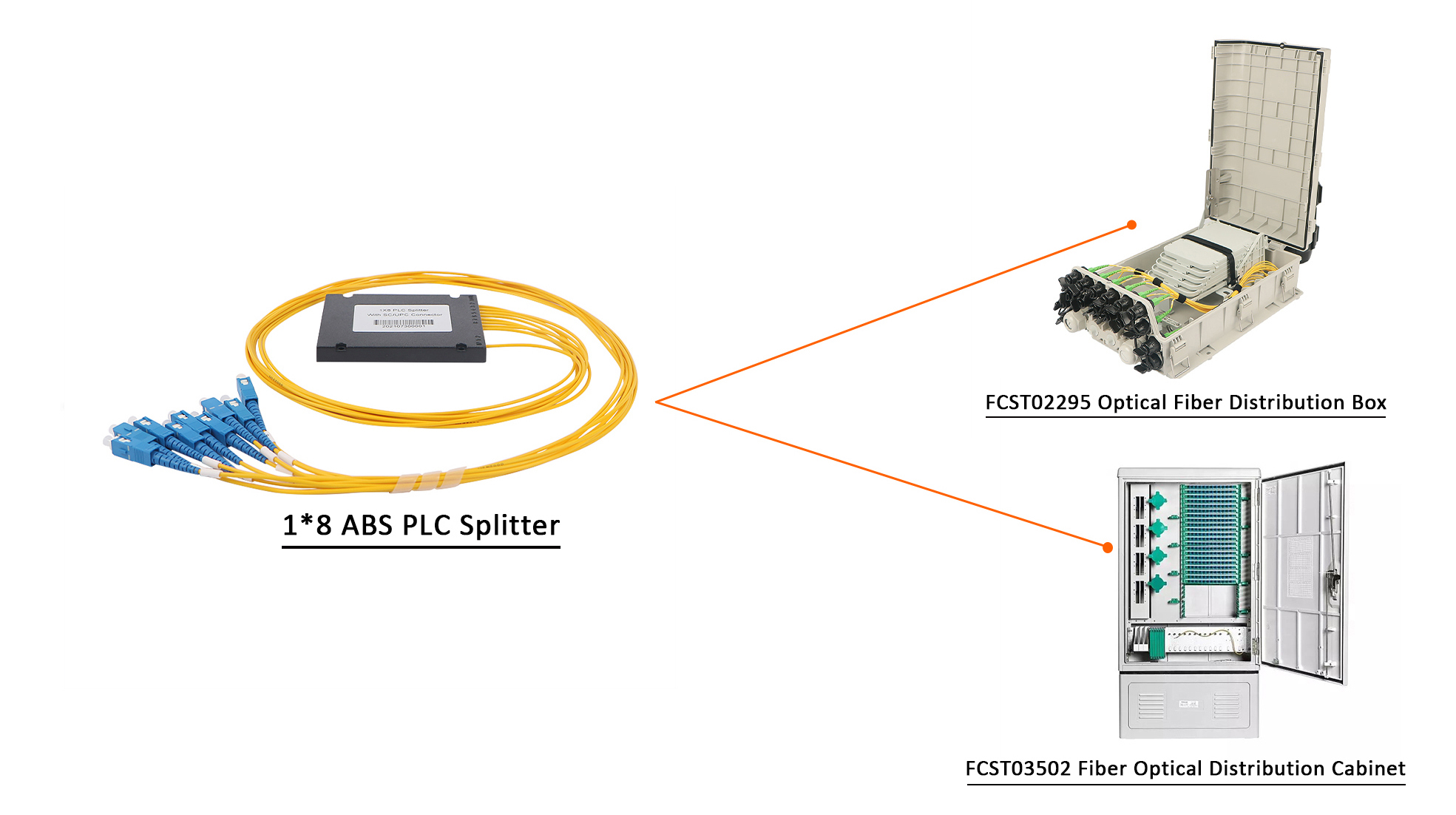

تطبيق الفاصل FIG4-ABS PLC

جهاز تقسيم LGX Box PLC

يشبه يحتوي على جهاز تقسيم كامل داخل صندوق معدني ويترك محولات الألياف الضوئية لكل من الألياف الداخلية وألياف التوزيع على اللوحة الأمامية. يمكن استخدام مقسم LGX بشكل مستقل أو تركيبه في وحدة الحامل القياسية أو حاويات الألياف للحصول على كابلات أفضل. جهاز تقسيم LGX Box PLC شريط MTP LGX.

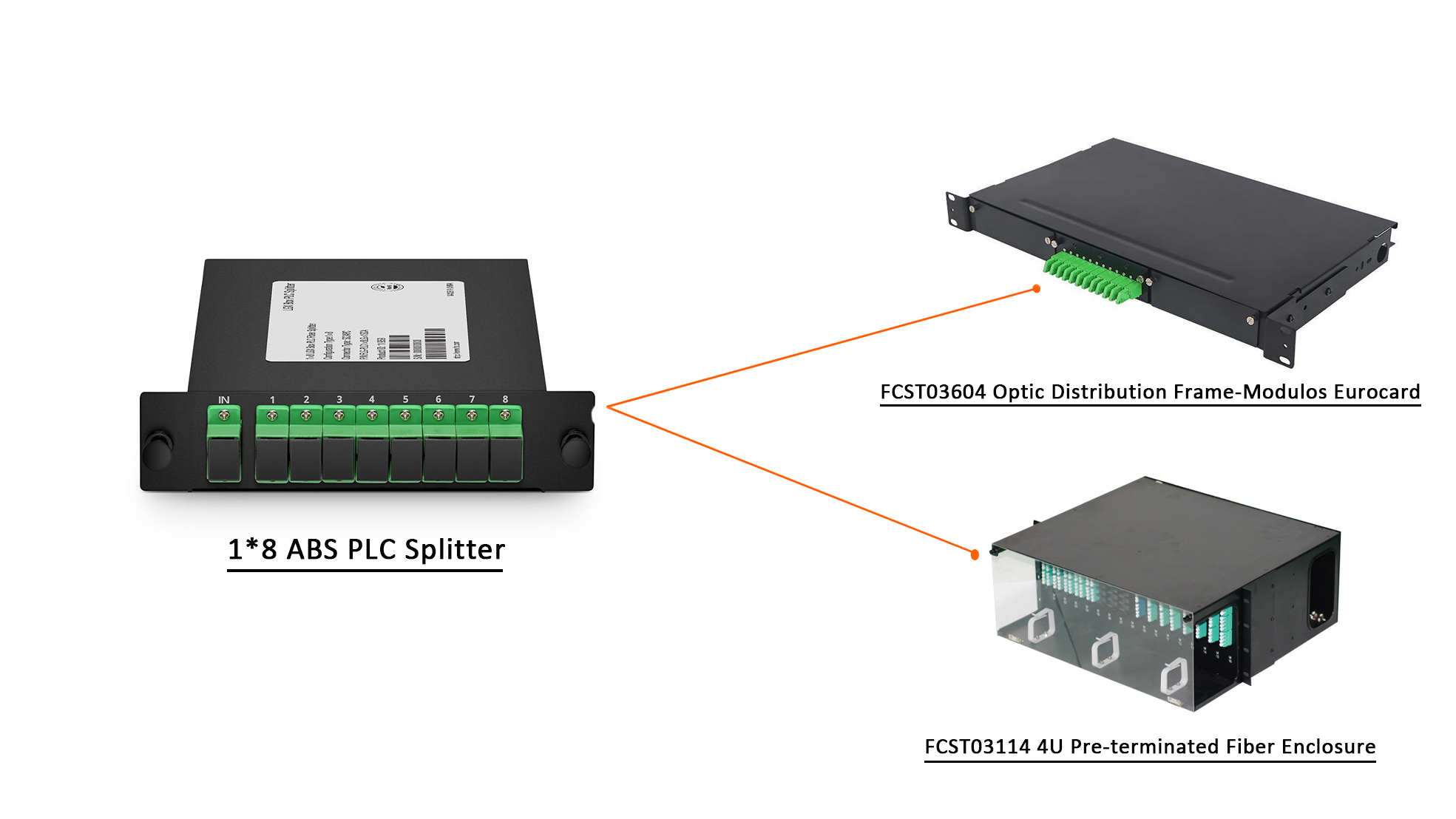

تطبيق FIG5-LGX Box PLC Splitter

مقسم PLC صغير الحجم

يتم الآن استخدام جهاز تقسيم PLC المصغر على نطاق واسع في مشروع FTTx، خاصة في نقاط التوزيع القريبة من المستخدمين النهائيين لشبكات FTTx. فهو يوفر تثبيتًا سريعًا ومتطلبات مساحة منخفضة مما يساعد على تنبيه نشر مشاريع FTTs. يمكن توصيل أسلاك التوصيل المصنوعة من الألياف للإدخال والإخراج مباشرة بهذا المكون السلبي بسهولة.

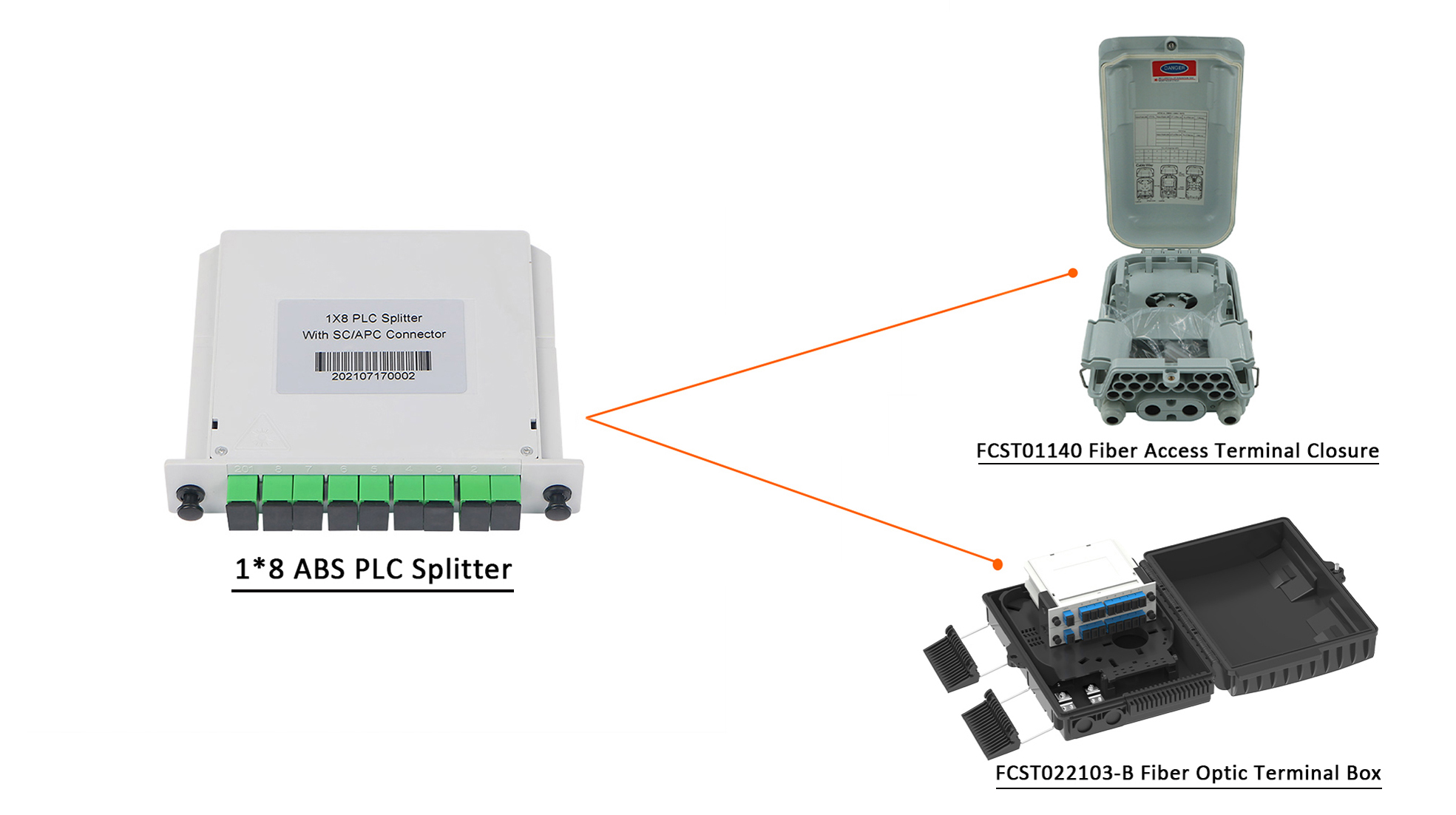

FIG6-Mini Plug-in PLC Splitter تطبيق

صينية نوع PLC الفاصل

يستخدم جهاز تقسيم PLC من نوع الدرج أيضًا عامل شكل حزمة توفير المساحة لتحسين إدارة الكابلات. ومع ذلك، فهو يستخدم تصميمًا عالميًا مقاس 19 بوصة يمكن نشره في ODF لإدارة الكابلات المدمجة وتوزيع الإشارة. مع هذا التصميم، يتم تمييز المنافذ الموجودة على مقسم نوع الدرج بشكل واضح، مما يمكن أن يقلل الأخطاء الناتجة عن التوصيلات الخاطئة.

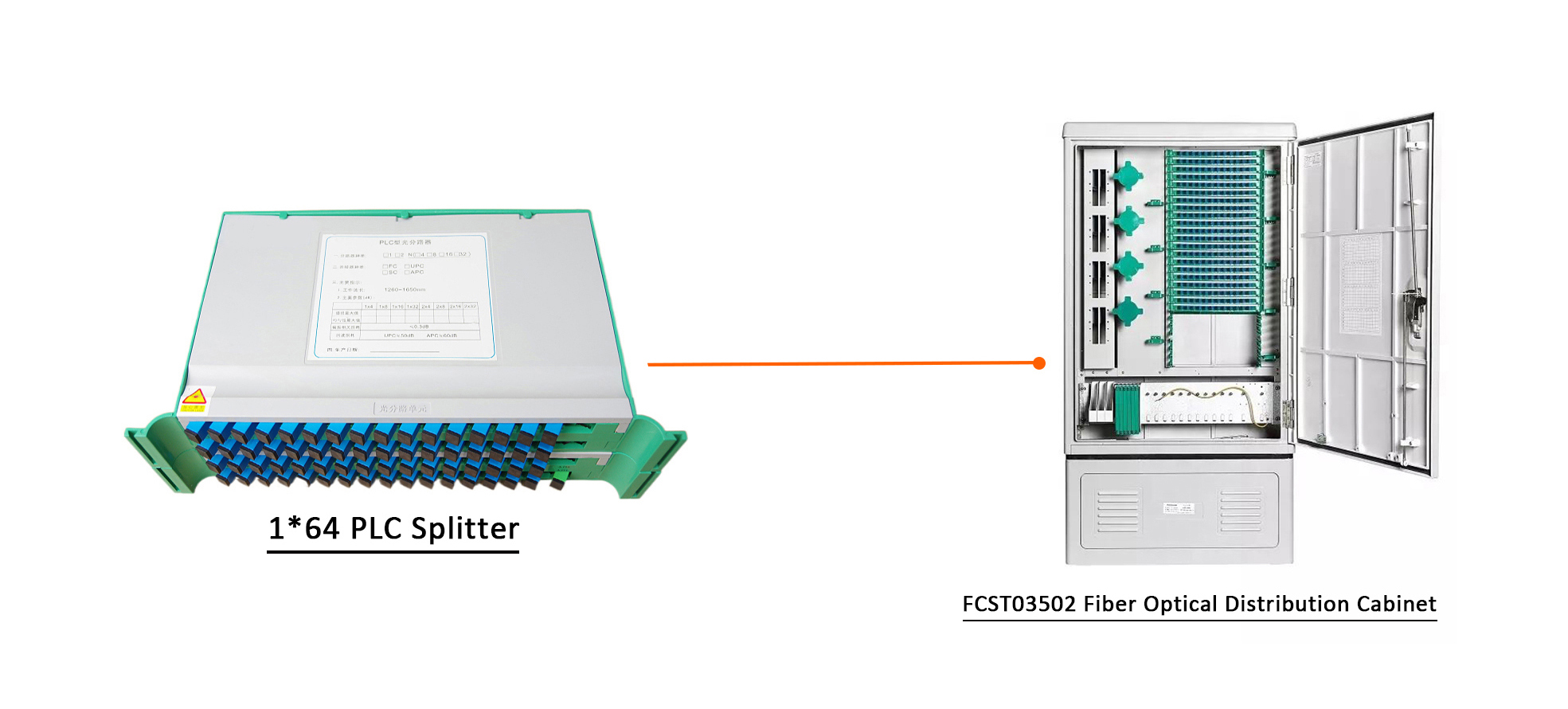

تطبيق FIG7-Tray Type PLC Splitter

رف جبل PLC الخائن

تم تصميم جهاز تقسيم PLC المثبت على حامل لتلبية متطلبات كثافة الكابلات العالية لمراكز البيانات أو غرفة الخادم. يمكن تثبيته بقوة على مركز البيانات أو رفوف الخادم. إنه حل مثالي لبيئة الكابلات عالية الكثافة. يمكن أن توفر FCST منافذ تقسيم PLC تصل إلى 64 بوصة في حامل مقاس 19 بوصة. توضح الصورة التالية تفاصيل حامل حامل مقاس 1:8 متوفر في FCST.

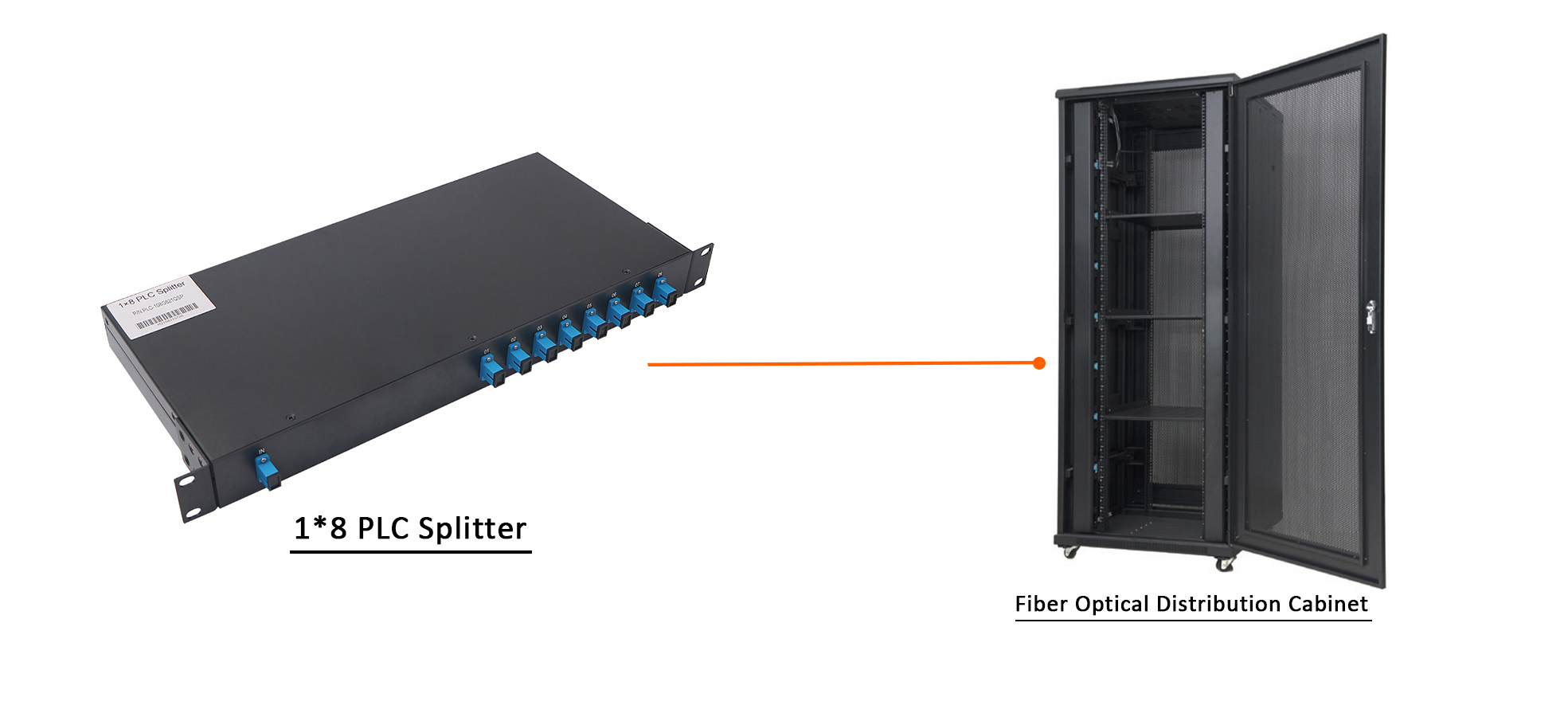

FIG8-Rack Mount PLC تطبيق الفاصل

يعد جهاز تقسيم PLC مكونًا بصريًا سلبيًا فعالاً من حيث التكلفة يتيح مشاركة واجهة شبكة واحدة بين مستخدمين أو أكثر. يمكن أن يساعد تحديد عامل شكل الحزمة المناسب له كثيرًا أثناء نشر الشبكة وصيانتها. يتم توفير معظم المقسمات المذكورة أعلاه في عوامل شكل الحزمة المختلفة في FCST . تلك المخصصة متاحة أيضًا في FCST . يرجى الاتصال بـ sales@fcst.com لمزيد من التفاصيل إذا كنت مهتمًا.
