طرق اختبار قبول مشروع كابلات الألياف الضوئية

اليوم، يمكن العثور على كابلات الألياف الضوئية في مراكز البيانات ومراكز المعلومات في كل مكان، وتهيمن الألياف تقريبًا على العمود الفقري للشبكة. عندما نفرح بزيادة سرعة الشبكة، علينا أن نواجه فشل الألياف الضوئية المصاحب بكل أنواعه. ولا تقتصر هذه التجربة على الشبكة الجديدة فحسب، بل تمتد أيضًا إلى عملية تجديد الشبكة وتطويرها. الغرض الرئيسي من اختبار الألياف الضوئية هو التأكد من جودة توصيل النظام وتقليل عوامل العطل ومعرفة نقطة فشل الألياف عند حدوث العطل. عادةً ما نستخدم في البناء والاختبار المحددين طرق اختبار كابلات الألياف الضوئية: اختبار الاتصال، واختبار فقدان الطاقة الضوئية، واختبار طاقة جهاز الإرسال والاستقبال، واختبار فقدان الانعكاس.

1.اختبار الاتصال

يشير الاتصال البصري لنظام الألياف الضوئية إلى قدرة نظام الألياف الضوئية على نقل الطاقة الضوئية. يعد الاتصال البصري لنظام الألياف الضوئية متطلبًا أساسيًا لنظام الألياف الضوئية، لذا يعد اختبار الاتصال البصري لنظام الألياف الضوئية أحد الاختبارات الأساسية. من خلال توصيل مصدر الضوء في أحد طرفي نظام الألياف الضوئية و القوة البصرية متر وفي الطرف الآخر، الاتصال البصري يمكن تحديد نظام الألياف الضوئية من خلال الطاقة الضوئية الناتجة المكتشفة. عندما تكون نسبة الطاقة الضوئية المقاسة عند طرف الإخراج إلى الطاقة الضوئية الفعلية للإدخال عند طرف الإدخال أقل من قيمة معينة، يعتبر الارتباط مقطوعًا بصريًا. اختبار الاتصال البصري، عادة ما يتم اختيار ليزر أحمر أو ضوء مرئي آخر كمصدر ضوء الاختبار، ونهاية الألياف لمراقبة إخراج الضوء. إذا كان هناك انقطاع أو انقطاع آخر في الألياف، فإن الطاقة الضوئية عند خرج الألياف ستنخفض أو لن يكون هناك خرج ضوء على الإطلاق.

2.اختبار فقدان الطاقة الضوئية

يمثل فقدان الطاقة الضوئية، وهو مصطلح شائع الاستخدام في مجال الألياف الضوئية، توهين وصلة الألياف الضوئية. يعد التوهين معلمة إرسال مهمة لوصلات الألياف الضوئية ويتم قياسه بالديسيبل (dB). عندما تنتشر إشارة بصرية في الألياف الضوئيةفهو يلعب دورًا حاسمًا في تقييم جودة الألياف وتحديد مسافة التتابع لنظام الألياف الضوئية. عندما تنتشر الإشارة الضوئية في الألياف الضوئية، ينخفض ​​متوسط ​​الطاقة الضوئية بشكل كبير على طول الألياف. في كابل شبكة الألياف الضوئية، كلما زاد التوهين الموجود من الطرف المرسل إلى الطرف المستقبل، كلما قصرت المسافة القصوى التي يمكن نقلها بين الاثنين. يؤثر التوهين سلبًا على جميع أنواع أنظمة الكابلات من حيث سرعة النقل والمسافة، ولكن نقل الألياف الضوئية حساس بشكل خاص للتوهين لأنه لا توجد مشاكل في الحديث المتبادل أو EMI أو RFI وما إلى ذلك في نقل الألياف الضوئية.

الطريقة هي استخدام أ جهاز اختبار قوة الألياف الضوئية و أ مصدر الضوء، أول مصدر للضوء واختبار الطاقة الضوئية متصل مباشرة لقياس قيمة كسب الإشارة، ثم استخدم مصدر الضوء واختبار الطاقة الضوئية لاختبار الألياف الفعلية في كلا الطرفين، واختبار قيمة الطاقة المرجعية من طرف إلى طرف، الفرق بين الاثنين هو قيمة الخسارة الفعلية من النهاية إلى النهاية.

3.اختبار قوة جهاز الإرسال والاستقبال

يعتبر اختبار قوة جهاز الإرسال والاستقبال أكثر ملاءمة للأجهزة التي تم بناؤها بالفعل ووضعها قيد الاستخدام، ومسافة الإرسال طويلة نسبيًا. المعدات المطلوبة هي بشكل أساسي جهاز اختبار طاقة الألياف الضوئية وقسم من كابل التوصيل. بادئ ذي بدء، ستتم إزالة الألياف التي سيتم اختبارها في الطرف المرسل، واستبدالها بكابلات التوصيل، وكابلات التوصيل في أحد طرفي جهاز الإرسال الأصلي، والطرف الآخر من جهاز اختبار طاقة الألياف الضوئية، وفي هذا الوقت يمكن قياسها في إرسال نهاية قيمة الطاقة الضوئية; في الطرف المتلقي، يمكن قياس كابلات التوصيل لتحل محل كابلات التوصيل الأصلية، التي تربط جهاز اختبار الطاقة الضوئية، عند الطرف المتلقي لقيمة الطاقة الضوئية; الفرق بين الاثنين هو خط الألياف الضوئية الناتج عن الخسارة.

4.اختبار فقدان الانعكاس

يعد اختبار فقدان الإطلاق وسيلة فعالة جدًا لصيانة خط الألياف الضوئية، كما أن هذه الطريقة هي أيضًا القبول الحالي لهندسة كابلات الألياف الضوئية واختبارها وتحديد موقع الخطأ باستخدام الطريقة الأكثر شيوعًا والأكثر موثوقية. تستخدم هذه الطريقة مقياس انعكاس المجال الزمني البصري (OTDR، مقياس انعكاس المجال البصري) لإكمال عمل الاختبار. أداء مقياس انعكاس المجال البصري (OTDR) كدالة لفقد الألياف والمسافة، وفقًا لمبدأ التشتت الخلفي لإنتاج الضوء، يمكن استخدام انتشار الضوء في الألياف الضوئية الناتج عن التشتت الخلفي للضوء للحصول على توهين المعلومات يمكن استخدامها لقياس توهين الألياف وفقدان الموصل وموقع خطأ الألياف الضوئية وفهم الألياف على طول طول توزيع الخسارة وما إلى ذلك. يمكن قياس OTDR فقط من خلال نهاية الألياف الضوئية من خلال فقدان الألياف الضوئية. يعطي خط تتبع OTDR موقع وحجم قيمة توهين النظام، مثل موقع أي موصل أو نقطة لصق أو تشوه الألياف أو كسر الألياف وحجم الخسارة. باستخدام OTDR، يمكن للفنيين رؤية ملف تعريف النظام بالكامل، وتحديد وقياس امتدادات الألياف والوصلات والموصلات.

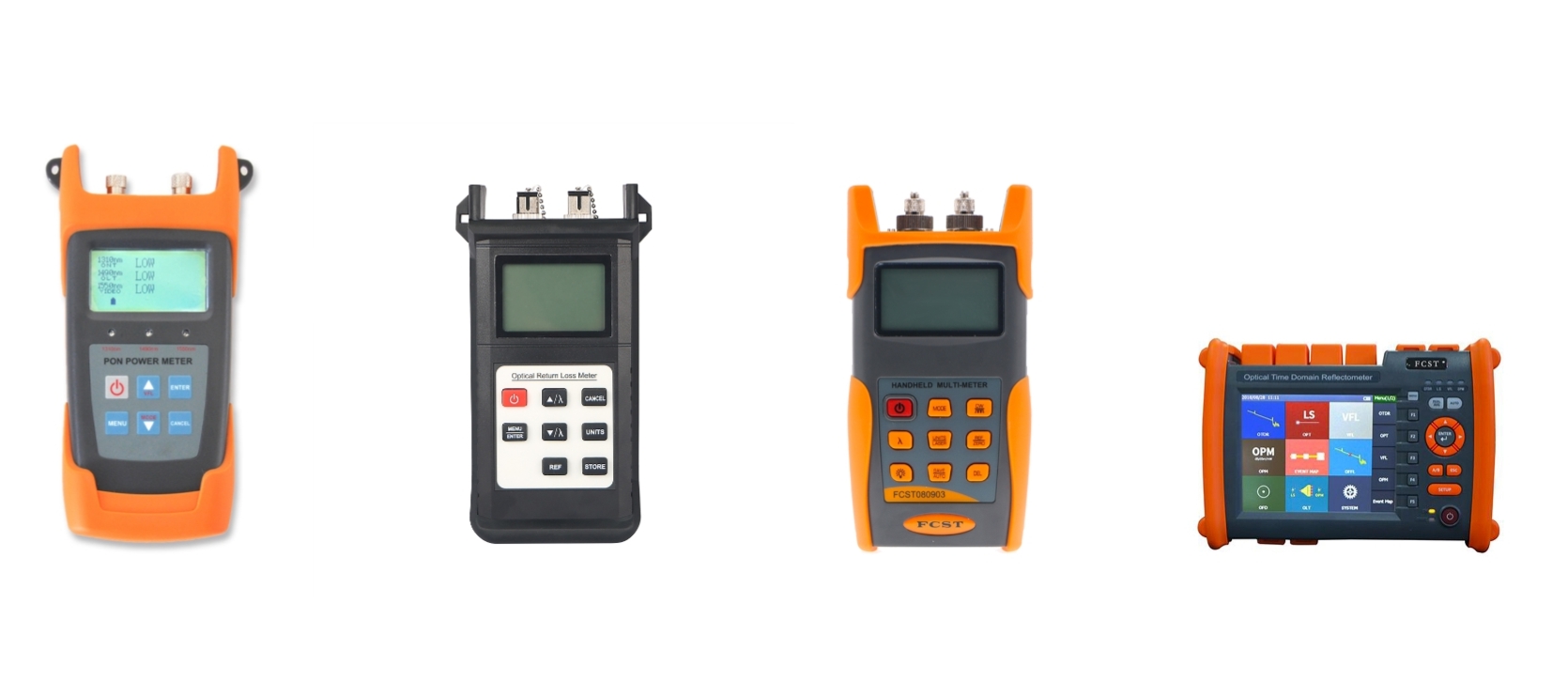

مقياس الطاقة الضوئية اختبار فقدان العودة متر متعدد البصرية أوتدر

يقدم ما سبق عدة طرق شائعة لاختبار كابلات الألياف الضوئية، ولكن من الناحية العملية سيكون الوضع مختلفًا، نحتاج أيضًا إلى التحلي بالمرونة وفقًا للوضع الفعلي على الفور لاستخدام مجموعة متنوعة من الأساليب لتحقيق مزيج من النظرية والتطبيق.
