طريقة وضع كابلات الألياف الضوئية الجوية

توجد حاليًا طريقتان لوضع كابلات الألياف الضوئية العلوية: إحداهما هي طريقة الجر بالبكرة الثابتة ، بما في ذلك طريقة الجر الاصطناعي وطريقة الجر الميكانيكي؛ والآخر هو طريقة إصدار قرص الكابل المحمول.

طريقة الجر بالبكرة الثابتة
على الرف المعلق لكابل الألياف الضوئية، وهو أول إعداد يتم وضعه على قرص كابل الألياف الضوئية، في المقدمة ويؤدي إلى القطبين المثبتين على تحرير الكابل ببكرة كبيرة. كل ملف عمود في خط التعليق، كل 10 ~ 20 مترًا يعلق بكرة صغيرة (بكرة دليل)، وسيتم ارتداؤه في حبل الجر للبكرة الصغيرة. بعد ذلك، اصنع رأس جر جيد، وقم بتوصيل حبل الجر بكابل الألياف الضوئية ، جاهزًا للنشر.

عند استخدام الجر اليدوي، ادفع قرص كابل الألياف الضوئية يدويًا لتحرير كابل الألياف الضوئية تدريجيًا، ثم قم بتعيين كل عمود آخر على العمود للجر الإضافي (إذا لزم الأمر، في زاوية العمود مجهز ببكرة توجيه). قم بشد حبل الجر تدريجيًا في نهاية الجر، بحيث يتم تحرير كابل الألياف الضوئية ببطء. من أجل ضمان سلامة الألياف الضوئية بشكل كامل، يجب إعداد خطوط الكابلات في نهاية الكابل ونهاية الكابل ورأس جر الكابل، على 3 هواتف اتصال، والحفاظ دائمًا على الاتصال بسلاسة. عندما يكون كبل القرص الواحد طويلًا، يتم تقسيمه عمومًا إلى إصدارين: أي بعد تحرير النصف الأول من القرص، يتم قلب الكلمة '8' على الفور، ثم إلى الاتجاه الآخر لإصدار النصف الثاني من القرص.

عند استخدام الجر الميكانيكي، يجب وضع مضيف الجر الميكانيكي في نهاية مجموعة الكابلات، ويجب وضع آلة الجر المساعدة في الموضع المناسب لطريق التركيب. في نهاية تحرير الكابل، قم بإعداد علبة كابلات الألياف الضوئية المراد تحريرها، وادفع علبة كابلات الألياف الضوئية يدويًا بحيث يتم تحرير كابل الألياف الضوئية تدريجيًا من أعلى الدرج ، وذلك لاستبدال الجر اليدوي بالجر الميكانيكي، وتحقيق الغرض من وضع كابل الألياف الضوئية وتحريره. في نهاية عملية الجر، يجب التأكد من أن قوة الجر تكون بشكل أساسي على أجزاء التسليح لكابل الألياف الضوئية. في ظل حدود قوة الجر المسموح بها لكابل الألياف الضوئية، يجب أن يعتمد طول كابل الألياف الضوئية الذي سيتم نشره في وقت واحد على ظروف التضاريس. بالإضافة إلى ذلك، يجب تحديد سرعة الجر لآلة جر كابلات الألياف الضوئية مسبقًا. عندما يتجاوز شد الجر المعيار، يجب أن يكون هناك جهاز قطع أو تحذير تلقائي.

بعد وضع كابل الألياف الضوئية، يجب حجز طول كابل الألياف الضوئية المطلوب للمفاصل وطول كابل الألياف الضوئية المخصص لكل قطب. وأخيرًا، يتم تعليق الكابل المتبقي ذو الأطراف الملفوفة على العمود.

يمكن أن يكون وضع كابل الألياف الضوئية العلوي المعلق مناسبًا في القطب للقيام بثني التمدد والانكماش، في منطقة التحميل المتوسطة، ومنطقة التحميل الثقيل، ومنطقة التحميل الثقيل للغاية، يتم حجز المتطلبات العامة لكل قطب؛ في منطقة التحميل الخفيف، كل 3 إلى 5 أقطاب للقيام بالحجز؛ بالنسبة للمناطق الخالية من الجليد، لا يمكنك القيام بالحجز (ولكن لا يمكن تمديد كابل الألياف الضوئية بشكل ضيق جدًا، انتبه إلى العمودي الطبيعي ). مواصفات ثنية التمدد لكابل الألياف الضوئية على العمود كما هو موضح في الشكل 1، يجب استخدام مركز العمود لحماية الجزء الأوسط من منفاخ البولي إيثيلين، طول الحجز 2 متر (عمومًا لا يقل عن 1.5 متر). احتفظ بكلا الجانبين وأجزاء الربط، يجب الانتباه إلى أنه لا يمكن تجميعه، بحيث يمكن أن يكون تغير درجة الحرارة حرًا في التوسع والانكماش، ويلعب دورًا في حماية كابل الألياف الضوئية. يجب أيضًا تركيب كابل الألياف الضوئية بواسطة خط التعليق 'العشرة' أو خط التعليق 'd' لحماية الأنبوب.

تثبيت وتعليق كابلات الألياف الضوئية العلوية، باستخدام الخطافات بشكل عام. تبلغ المسافة بين خطافات كابلات الألياف الضوئية 50 سم، ويجب ألا يقل الانحراف المسموح به عن ± 3 سم. يجب أن تكون الخطافات الموجودة في خط التعليق في اتجاه الإبزيم متسقة، ويجب أن تكون الخطافات صينية كاملة، ويجب ألا يكون هناك أي ضرر ميكانيكي. يجب أن يكون الخطاف الأول على جانبي العمود على بعد 25 سم من مشبك الكابل، ويجب ألا يزيد الانحراف المسموح به عن ± 2 سم.

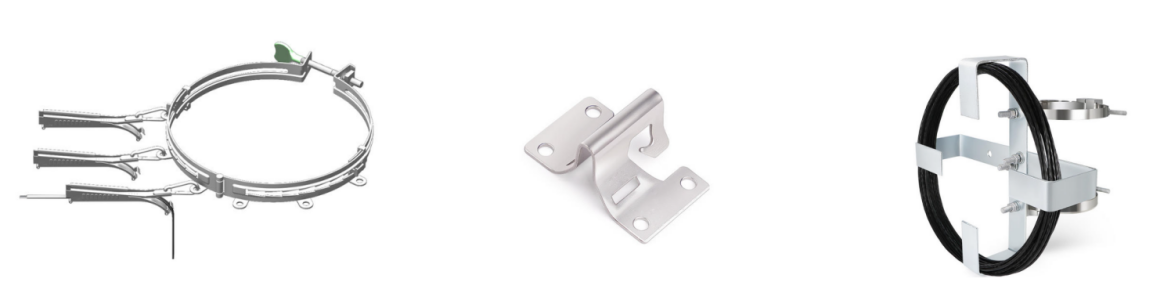

صفائح الفولاذ هوب الفولاذ المقاوم للصدأ هوك الألياف قوس تخزين الكابلات

طريقة تحرير قرص كابل الألياف الضوئية المحمول طريقة
تعليق الرف هذه هي وضع القرص البصري على الشاحنة (سيتم تثبيت أحد طرفي الكبل في خط تعليق القطب)، ودفع القرص البصري يدويًا، بحيث يتم إطلاق الكبل البصري على طول طريق القطب العلوي، بينما يتم تعليق الكابل على خط التعليق. في مسافة القطب بعد الإصدار، يمكن تثبيت الكابل في خط التعليق، وبدء مسافة القطب التالية للإصدار. طريقة النشر هذه سهلة التشغيل، ولكن استخدام الشاحنات يتم إعداده وفقًا للقيود المفروضة على الظروف. عند استخدام هذه الطريقة، يجب بشكل عام استيفاء الشروط التالية.

1. عرض الطريق يسمح للمركبات بالسفر.
2. ألا تزيد مسافة العمود العلوي من جانب الطريق عن 3 أمتار.
3. لا يوجد أي عائق في القسم العلوي.
4. يقع الخط المعلق في أدنى مستوى للخطوط الأخرى على طريق العمود .
