كابلات الألياف الضوئية أحادية الوضع ومتعددة الأوضاع

في العصر الرقمي، تكنولوجيا الألياف الضوئية أصبحت واحدة من الركائز الهامة للاتصالات الحديثة.من بين العديد من كابلات الألياف الضوئية، تعد الألياف الضوئية أحادية الوضع والألياف الضوئية متعددة الأوضاع نوعين شائعين جذبا الكثير من الاهتمام.لديهم اختلافات كبيرة في الهيكل، وخصائص الإرسال، ومجالات التطبيق.يعد فهمها ومقارنتها أمرًا ضروريًا لفهم جوهر تكنولوجيا الألياف الضوئية بعمق.تلعب الألياف أحادية الوضع دورًا مهمًا في الاتصالات طويلة المدى بفضل هيكلها الدقيق وأدائها الممتاز، بينما تُستخدم الألياف متعددة الأوضاع على نطاق واسع في الاتصالات قصيرة المدى بفضل تصميمها البسيط وتكلفتها المنخفضة.في هذه المقالة، سوف نتعمق في الخصائص والاختلافات والمزايا والعيوب الخاصة بهذين النوعين من الألياف، ونأخذك إلى العالم السحري للألياف الضوئية، ونستكشف أسرار الألياف الضوئية أحادية الوضع ومتعددة الأوضاع.

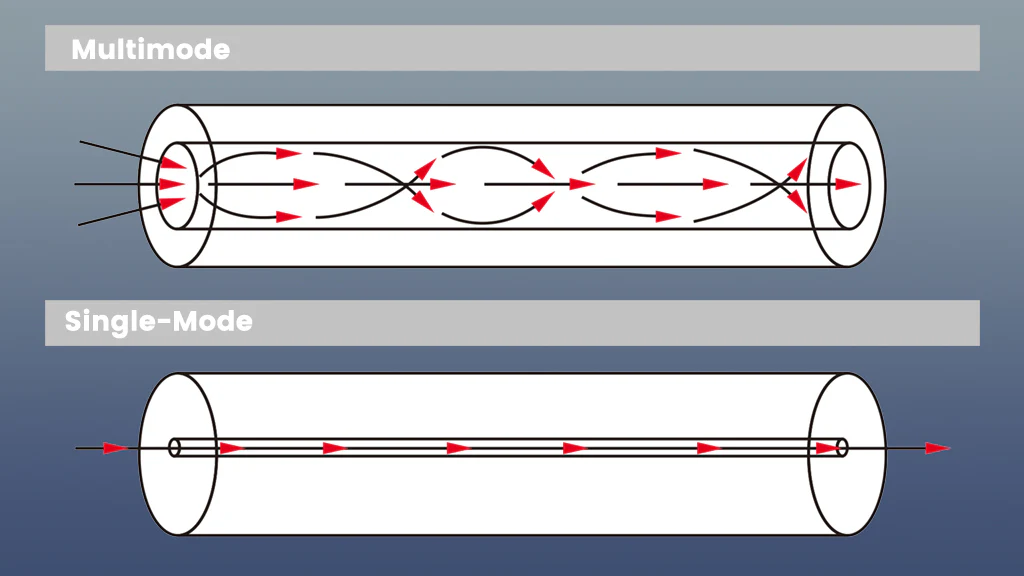

ينقسم هيكل كابلات الألياف الضوئية بشكل أساسي إلى نوعين: الألياف الضوئية أحادية الوضع والألياف الضوئية متعددة الأوضاع.إنها تختلف في قطر الألياف الأساسية ومبدأ العمل وهي مناسبة لاحتياجات الاتصالات المختلفة. الألياف أحادية الوضع: تحتوي الألياف أحادية الوضع على قطر أساسي من الألياف صغير جدًا (عادةً 9 ميكرون) وتسمح فقط بنقل الإشارات الضوئية في وضع واحد (أي في وضع موجة ضوئية واحدة فقط).وهي مناسبة للاتصالات لمسافات طويلة ونقل البيانات بسرعة عالية، مع عرض النطاق الترددي العالي والتشتت المنخفض. ألياف متعددة الأوضاع: ألياف متعددة الأوضاع يحتوي على قطر أكبر من الألياف الأساسية (عادةً 50 أو 62.5 ميكرون)، مما يسمح بانتشار أوضاع الإضاءة المتعددة في وقت واحد.إنها مناسبة للاتصالات قصيرة المدى واتصالات الشبكة المحلية، بتكلفة منخفضة ولكن عرض نطاق منخفض نسبيًا.

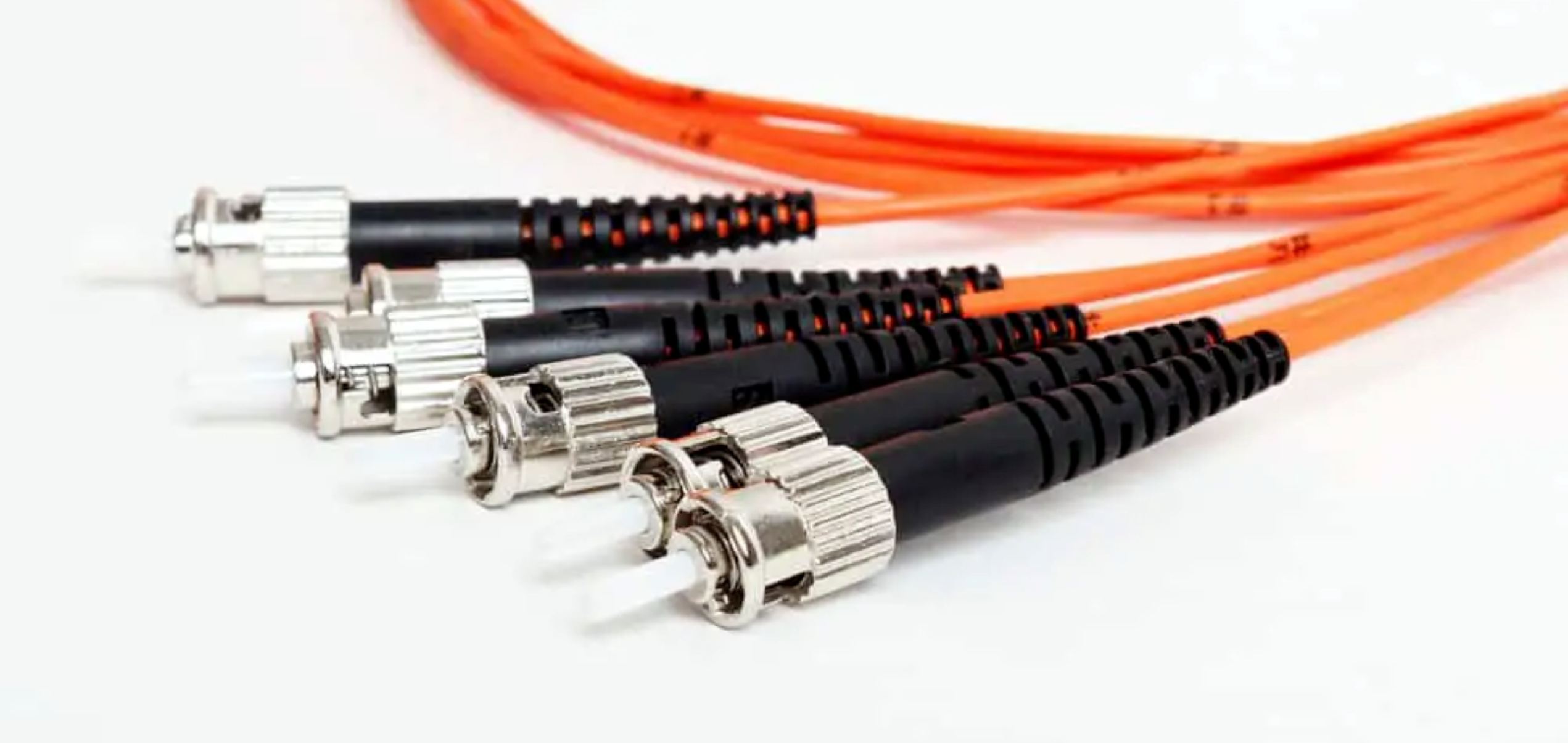

ماذا Is Sوضع اللغة Fايبر؟

الألياف أحادية الوضع هي وسيلة نقل بصرية تستخدم لنقل الإشارات الضوئية.وتتمثل ميزتها الأساسية في أن قلب الألياف له قطر صغير جدًا، عادةً 9 ميكرون (أو أقل).في الألياف أحادية الوضع، تنتشر الإشارة الضوئية في وضع بصري واحد فقط، مما يعني أن الضوء ينتقل على طول مسار واحد داخل قلب الألياف دون التشتت بين الأوضاع.

يعتمد مبدأ عمل الألياف أحادية الوضع على ظاهرة الانعكاس الكلي للضوء.عندما يسقط الضوء من وسط ذو معامل انكسار أقل (مثل الهواء) إلى وسط ذو معامل انكسار أعلى (مثل قلب الألياف الضوئية)، إذا كانت زاوية السقوط أقل من الزاوية الحرجة، فإن الضوء سوف يسقط تخضع للانعكاس الكلي وتنعكس بالكامل داخل الحدود.لن يكون هناك انكسار.تسمح هذه الظاهرة بنقل الإشارات الضوئية داخل قلب الألياف دون فقدانها أثناء الإرسال. نظرًا لأن القطر الأساسي للألياف أحادية الوضع صغير جدًا، فإن الإشارات الضوئية بالكاد تتشتت ويحدث التشتت أثناء الإرسال.ولذلك، فهو يتميز بتوهين وتشتت منخفض ومناسب للاتصالات لمسافات طويلة ونقل البيانات بسرعة عالية.عادةً ما تستخدم الألياف أحادية الوضع الليزر أو الصمام الثنائي الليزري كمصدر للضوء.تشمل الأطوال الموجية شائعة الاستخدام 1310 نانومتر و1550 نانومتر.

في مجال الاتصالات، يتم استخدام الألياف الضوئية أحادية الوضع على نطاق واسع في أنظمة اتصالات الألياف الضوئية لمسافات طويلة، مثل شبكات المناطق الحضرية، وشبكات المناطق الواسعة، والوصلات البينية للألياف الضوئية، وما إلى ذلك. وتشمل مزاياها عرض النطاق الترددي العالي، والخسارة المنخفضة، ومقاومة قوية - القدرة على التداخل، وما إلى ذلك. وقد ساهم تطوير وتطبيق الألياف الضوئية أحادية الوضع في تعزيز تطوير تكنولوجيا اتصالات الألياف الضوئية ولعب دورًا مهمًا في شبكات الاتصالات الحديثة.

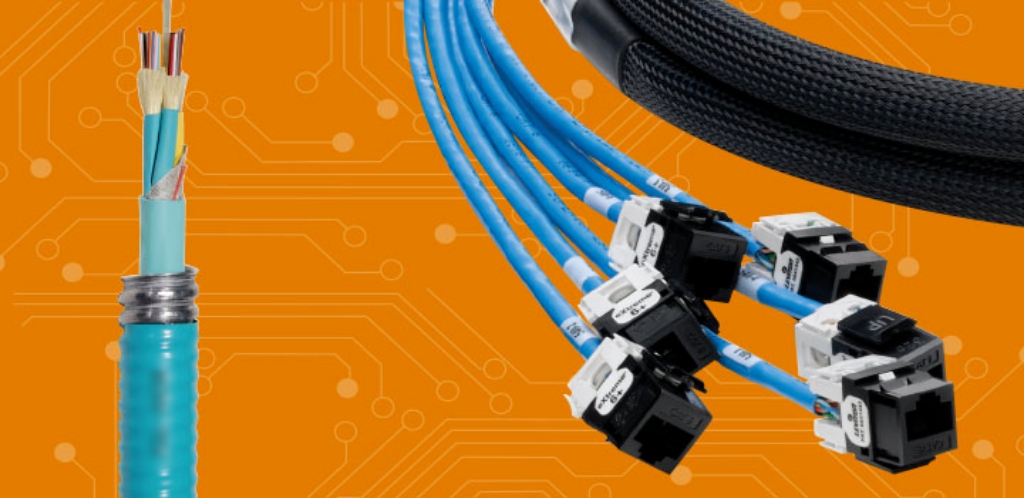

ماذا Is Mجدا-مقصيدة Fايبر؟

متعدد-مقصيدة الألياف هي وسيلة نقل بصرية تستخدم لنقل الإشارات الضوئية.بالمقارنة مع الألياف أحادية الوضع، فإن الميزة الأساسية للألياف متعددة الأوضاع هي قطرها الأساسي الأكبر نسبيًا، وعادةً ما يكون 50 أو 62.5 ميكرون.تتبع الكابلات الضوئية متعددة الأوضاع معيار ISO 11810.وتنقسم الألياف الضوئية متعددة الأوضاع إلى الألياف الضوئية OM1، OM2، OM3، OM4 و OM5.في ألياف متعددة الأوضاع، يمكن أن تنتشر الإشارات الضوئية في أوضاع إضاءة متعددة، مما يعني أن الضوء يمكن أن ينتقل عبر مسارات مختلفة داخل قلب الألياف.

مبدأ العمل الألياف المتعددة الوسائط تشبه تلك الموجودة في الألياف أحادية الوضع، والتي تعتمد أيضًا على ظاهرة الانعكاس الكلي للضوء.عندما تمر الإشارات الضوئية عبر ألياف ضوئية متعددة الأوضاع، نظرًا لكبر حجم قلب الألياف، يمكن أن تنتشر الإشارات الضوئية في العديد من الأوضاع المختلفة.وتحدث التفاعلات بين هذه الأوضاع، مما يؤدي إلى تشتت وتشتت الإشارة الضوئية أثناء الإرسال. نظرًا للقطر الأساسي الكبير للألياف الضوئية متعددة الأوضاع، سوف تتفاعل الإشارات الضوئية وتتشتت أثناء الإرسال، مما يؤدي إلى توهين كبير.وبالتالي فإن مسافة الإرسال ألياف متعددة الأوضاع عادةً ما تكون أقصر من الألياف أحادية الوضع، كما أن عرض نطاقها الترددي منخفض نسبيًا.تستخدم الألياف الضوئية متعددة الأوضاع عادة LED (الصمام الثنائي الباعث للضوء) أو VCSEL (الليزر الباعث لسطح التجويف العمودي) كمصدر للضوء.تشمل الأطوال الموجية شائعة الاستخدام 850 نانومتر و1300 نانومتر.

في مجال الاتصالات، تُستخدم الألياف الضوئية متعددة الأوضاع عادةً للاتصالات قصيرة المدى واتصالات الشبكات المحلية، مثل الشبكات الداخلية للمكاتب، والاتصالات الداخلية لمراكز البيانات، وما إلى ذلك. وتتميز بخصائص التكلفة المنخفضة وسهولة التركيب والصيانة، و مناسب لسيناريوهات التطبيقات التي لا تتطلب نطاقًا تردديًا عاليًا.تُستخدم الألياف الضوئية متعددة الأوضاع على نطاق واسع في بيئات مثل شبكات المنطقة المحلية ومراكز البيانات، مما يوفر حلاً موثوقًا لنقل البيانات.

أعزب Mقصيدة Fiber ضد Mcom.ultimode

1. القطر الأساسي:

الألياف الضوئية أحادية الوضع: يبلغ قطر النواة عادةً 9 ميكرون (μm)، وهو ضيق جدًا.

Mالألياف الضوئية ذات الوضع الفائق: يبلغ قطر النواة عادة 50 أو 62.5 ميكرومتر (ميكرومتر)، وهو كبير نسبيًا.

2. وضع النقل:

الألياف أحادية الوضع: تنتقل الإشارات الضوئية في وضع واحد، أي في وضع واحد فقط على طول الألياف.

ألياف متعددة الأوضاع: تنتشر الإشارات الضوئية في أوضاع متعددة، ويمكن للضوء أن ينتقل في مسارات متعددة داخل قلب الألياف.

3. الطول الموجي ومصدر الضوء:

الألياف أحادية الوضع: عادةً ما يتم استخدام الليزر أو الثنائيات الليزرية كمصادر للضوء.تشمل الأطوال الموجية شائعة الاستخدام 1310 نانومتر و1550 نانومتر.

الألياف الضوئية متعددة الأوضاع: عادةً ما يتم استخدام LED (الصمام الثنائي الباعث للضوء) أو VCSEL (الليزر الباعث لسطح التجويف الرأسي) كمصدر للضوء.تشمل الأطوال الموجية شائعة الاستخدام 850 نانومتر و1300 نانومتر.

4. عرض النطاق الترددي:

الألياف أحادية الوضع: عرض النطاق الترددي غير محدود نظريًا لأنه يُسمح بمرور نمط واحد فقط من الضوء.

ألياف متعددة الأوضاع: عرض النطاق الترددي محدود بوضع الضوء وعادة ما يكون أقل من الألياف أحادية الوضع.

5. مسافة الإرسال:

الألياف الضوئية أحادية الوضع: مناسبة للاتصالات بعيدة المدى، وقادرة على تحقيق مسافات إرسال تتراوح بين عشرات ومئات الكيلومترات.

الألياف الضوئية متعددة الأوضاع: مناسبة للاتصالات قصيرة المدى، ومسافة الإرسال أقصر من الألياف الضوئية أحادية الوضع.

6. التطبيق:

الألياف الضوئية أحادية الوضع: تُستخدم بشكل شائع للاتصالات بعيدة المدى، مثل شبكات المناطق الحضرية، وشبكات المناطق الواسعة، والوصلات البينية للألياف الضوئية، وما إلى ذلك.

الألياف الضوئية متعددة الأوضاع: تستخدم غالبًا للاتصالات قصيرة المدى واتصالات الشبكة المحلية، مثل الشبكات الداخلية للمكاتب، والاتصالات الداخلية لمراكز البيانات، وما إلى ذلك.
