الذين تقطعت بهم السبل كابل مايكرو
FCST
Stranded Micro Cable
نظرة عامة على المنتج
FCSTتم تكريسها لتطوير وإنتاج كابل الألياف الجوية المنفصلة منذ عام 2003. حتى الآن، أنتجنا العديد من أنواع الكابلات الهوائية في الهواء الطلق، وفي ذلك، فإن الهواء المنفجر هو وحدة الألياف الجوية المنفجرة الهواء هي المنتجات الرئيسية.
ثبت ذلكFCSTالمنتجات متفوقة على الآخرين في العديد من اختبارات أداء المنتج، ويتم الإشادة بالكابلات من قبل جميع العملاء أثناء تثبيت نفخها. حتى 2013،FCSTقام بتصدير Microcables إلى أوروبا حوالي 15000 كم والمزودة للعملاء المحليين بحوالي 2000 كم.
منتج مزايا
lهيكل الكابل الأمثل، كثافة الألياف العالية.
lرصيد طول الألياف دقيقة، ضمان أداء مستقر.
lلا هلام في كابل الأساسية لحظر المياه، منخفض الكربون والبيئية.
lهيكل الابتكار في غمد، وتعزيز أداء النفخ.
المعايير
ما لم يتم تحديد خلاف ذلك في هذه المواصفات، تكون جميع المتطلبات بشكل أساسي وفقا للمواصفات القياسية التالية.
الألياف البصرية ... ..itu-t g.652d、IEC 60793-2-50.
الكابل البصري ....ك 60794-5、IEC 60794-1-2.

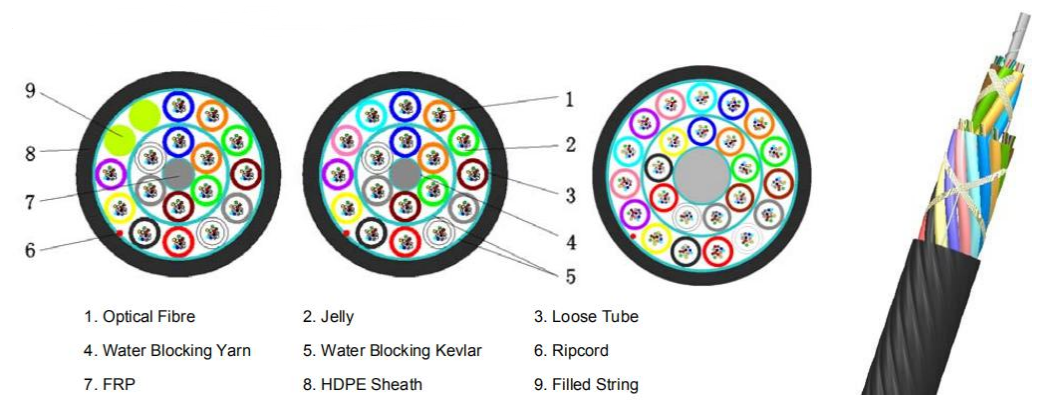

هيكل الكابل
نوع الكابل | كابل الطبقة | |||
الألياف العد | 192 | 216 | 288 | |
عدد أنبوب فضفاض | 6 + 10. | 6 + 12. | 9 + 15. | |
عدد السلسلة المملوءة | 0 + 2. | 0 | 0 | |
عدد الألياف / الأنبوب | 12 | |||
طريقة حجب المياه | FRP. | غزل حظر المياه | ||
كابل كور | حجب المياه كيفلر | |||
سمك غمد HDPE | الاسمية: 0.50 مم، متوسط: 0.45 مم، الحد الأدنى: 0.40mm | |||
القطر الشامل | 7.8±0.2 ملم | 7.8±0.2 ملم | 9.4±0.2mm | |
وزن | 55 كجم / كم | 55 كجم / كم | 78 كجم / كم | |
الأعلى. قوة الشد | 500n. | 500n. | 1000n. | |
الأعلى. سحق المقاومة | 800n / 100mm | |||
دقيقة. انحناء نصف القطر -ثابتة | 12 الخارجيΦ | |||
دقيقة. انحناء نصف القطر -متحرك | 20 الخارجيΦ | |||
توهين ألياف الكابلات （وضع فردي） | 0.35db / km. الأعلى @ 1310nm. 0.22db / km ماكس @ 1550nm. | |||
نطاق درجة حرارة | التخزين -40.~ +.70℃التثبيت - 10.~ +.40℃ العملية -20.~ +.70℃ | |||
خدمة كابل خدمة (تقدير القيمة) | 25 سنة | |||
تهب الأداء
أداة تهب | طول النفخ النموذجي | ||
بلوميتاز：PR-140، minijet-400 إلخ. ضغط الهواء: 15 بار | الألياف العد | نوع القناة 12.0 / 10.0mm. | نوع القناة 14.0 / 12.0mm |
19～216 أمبير | 1500 متر | / | |
288 ألياف | / | 1500 متر | |
أداء البيئة
العنصر | طريقة الاختبار | نتائج الاختبار |
دراجة الحرارة الدراجات | IEC 60794-1-2-F1 | التوهين الإضافي المسموح به (1550nm) |
G.652D. | ||
Da≤0.10 ديسيبل / كم،Daتفريغ； | ||
اختراق المياه | IEC 60794-1-2-F5B | عمود الماء: 1 متر، كابل 3 أمتار، الفترة: 24 ساعة لا تسرب المياه من خلال النهاية المفتوحة للكابل |
تعبئة مجمع التدفق | IEC 60794-1-2-E14 | 70℃،الفترة: 24 ساعة لا تدفق مركب من الكابل |
الأداء الميكانيكي
العنصر | طريقة الاختبار | نتائج الاختبار | القيمة المحددة |
أداء التوتر | IEC 60794-1-2-E1 | المدى القصير： Da<0.10 ديسيبل،Daتفريغ； طويل الأمد： Da≤0.03 ديسيبل； | المدى القصير：انظر المؤشر الفني طويل الأجل = 0.5 على المدى القصير |
معجب | IEC 60794-1-2-E3 | المدى القصير： Da<0.10 ديسيبل،Daتفريغ； طويل الأمد： Da≤0.03 ديسيبل； الغمد الخارجي ليس لديه صدع واضح. | قصيرة مصطلح قوة التكسير = 800 ن مصطلح سحق القوة = 400 ن |
الانحناء المتكرر | IEC 60794-1-2-E6 | بعد الاختبار،Da≤0.03 ديسيبل；الغمد الخارجي ليس لديه صدع واضح. | ص = 20 الخارجيΦ |
حمولة الانحناء = 50N | |||
أوقات الانحناء = 30 | |||
التواء | IEC 60794-1-2-E7 | بعد الاختبار،Da≤0.03 ديسيبل；الغمد الخارجي ليس لديه صدع واضح. | زاوية التواء =±180º |
حمولة الانحناء = 50N | |||
Torsion مرات = 10 | |||
كابل بيند. | IEC 60794-1-2-E11A | بعد الاختبار، يمكن للألياف البصرية’ل يكون كسر； الغمد الخارجي ليس لديه صدع واضح. | ص = 20 الخارجيΦ 10Turns. دورات الأوقات = 5 |
شرع جميع الاختبارات البصرية في 1550 نانومتر | |||

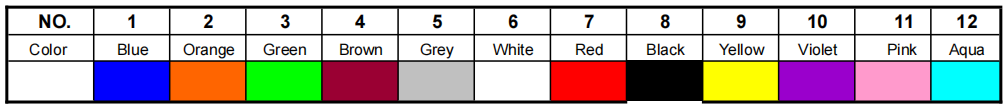

ألوان الألياف

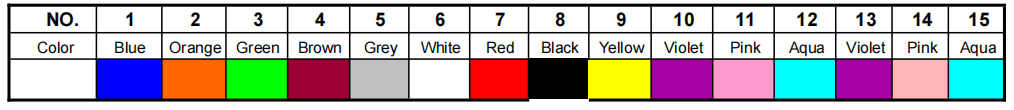

ألوان أنبوب فضفاضة(يمكن تحديد ألوان أنبوب فضفاضة حسب متطلبات العميل)
192 ألياف: الطبقة الداخلية 1～6 ألوان، طبقة خارجية 1～10 ألوان.
216 الألياف: الطبقة الداخلية 1～6 ألوان، طبقة خارجية 1～12 لونا.
288 ألياف: الطبقة الداخلية 1～9 ألوان، طبقة خارجية 1～15 لونا.
ألوان سلسلة مليئة
جميع سلسلة حشو غير مستهلكة (طبيعية).
