كيفية إجراء نفخ الكابل بشكل صحيح？

1. قم بإعداد نظام مجاري الهواء وفقًا لذلك

2. حدد قطر الكابل المناسب لنظام مجاري الهواء الحالي

يجب أن تكون نسبة القطر الخارجي للكابل إلى القطر الداخلي للقناة قريبة من 60%. مع هذه القيمة، يتم تحقيق أكبر مسافة نفخ.

3. اختر الضاغط المناسب

4.اختر آلة النفخ المناسبة

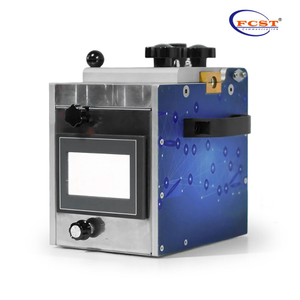

أنابيب تصل إلى 16 مم - FCST-FBM01 آلة نفخ الألياف سهلة الضبط

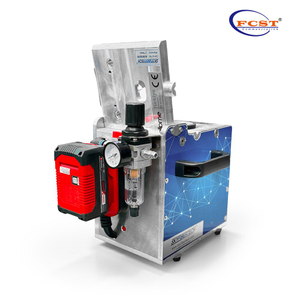

أنابيب تصل إلى 20 مم - FCST-FBM03 آلة نفخ الألياف الممتدة

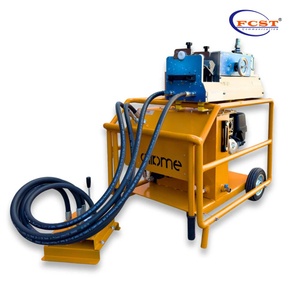

أنابيب حتى 50 مم - آلة نفخ الألياف FCST-FBM07

5. اختر المعدات المناسبة

أ. معدات الضواغط: مبردات الهواء، مجففات الهواء، سخانات الهواء.

ب. معدات نفخ الألياف: موصلات Y، رؤوس نفخ.

ج. معدات الكابلات: مقطورات الكابلات، وحوامل سداد الكابلات، وجهاز تخزين الكابلات لفك الكابل الزائد (Twister، Figaro).

د. ملحقات تكييف الهواء للأنابيب والقنوات الدقيقة : المقطورات وأجهزة فك اللف، والقواطع، وأجهزة اختبار التسرب، وأجهزة المعايرة، ومسبارات الموقع.

6. خذ كعكة تنظيم موقع البناء

أ. فك الكابل بدون ضمان مع القدرة على التحكم في سرعة اللف.

ب. ضع آلة النفخ على حامل آمن ومستقر.

ج. تأكد من أن أسطوانة الكابل وآلة النفخ والقناة في خط واحد قدر الإمكان .

د. تأكد من أن الهواء الخارج والكابل الخارج لا يمكن أن يصيب أي شخص في نهاية مسار النفخ.

7. خذ مجموعة من المعدات للعمال

أ. الآلات يجب تدريب جميع الأعضاء العاملين على العمل على التي يتم تشغيلها، ويجب أن تكون الآلات مصحوبة بأدلة التشغيل.

ب. يجب أن يكون الموظفون مجهزين بالملابس الواقية المناسبة لضمان سلامة العمل.

ج. حافظ على تواصل العمال في بداية ونهاية طريق النفخ.

د. وبعد الانتهاء من النفخ، قم بخفض الضغط إلى الضغط الجوي في جميع الأجهزة والخطوط .

8. قم بإعداد الكابل بشكل صحيح

أ. تحقق مما إذا كان الكابل ملفوفًا بشكل صحيح على الأسطوانة.

ب.تحقق مما إذا كان الكابل غير مشوه أو تالف.

ج. تأكد من أن الكابل ليس متسخًا.

د. قم بتركيب غطاء مناسب على رأس الكابل.

9. قم بإجراء اختبار التصادم

أ. قم بتوصيل كابل قصير بطول 1-1.5 متر برأس النفخ.

bB قم بقفل منفذ micro d uct .

ج. في وحدة تغذية آلة النفخ، ضع كابلًا بطول 3-4 أمتار .

د. اضبط المحركات على طاقة منخفضة وابدأ تشغيل وحدة التغذية بحيث يصل الكابل إلى نهاية القناة الفارغة بأعلى سرعة ممكنة.

كرر العملية عدة مرات، مع زيادة قوة المحركات في كل مرة ، حتى ينقطع الكابل.

و. الحد الأقصى لقوة الدفع المسموح بها سيكون من المحاولة الأخيرة، والتي لم تلحق الضرر بالكابل.

10.نفذ عملية النفخ بشكل صحيح

أ. ضع واقي الكابل النحاسي في نهاية الكابل.

ب. صب كمية مناسبة من مادة التشحيم في القناة.

ج. أدخل الكابل يدويًا في القناة لعدة أمتار.

د. قم بتثبيت القناة والكابل في آلة النفخ.

ه. بعد بدء تشغيل وحدة التغذية (بدون توصيل الهواء)، ادفع الكابل داخل القناة إلى أقصى حد ممكن، بسرعة تصل إلى 60 م/دقيقة.

و. عندما تبدأ السرعة في الانخفاض بشكل ملحوظ، يجب تغذية الهواء المضغوط ببطء إلى الرأس عند ضغط 1-2 بار.

ز. مع زيادة المقاومة وانخفاض السرعة، يجب زيادة ضغط الهواء المتدفق بسلاسة بمقدار 1 بار.

ح. كرر العملية حتى تصل إلى المسافة المناسبة.

أنا. إذا لم يتم تحقيق الطول المطلوب، توقف عن النفخ، ثم قم بتصريف الأنبوب وحاول مرة أخرى بعد بضع دقائق، بدءًا من الحد الأدنى من الضغط على الرأس.

ي. يمكن تكرار العملية عدة مرات.

*تم كتابة محتوى المقالة في الأصل بواسطة BLUE DRAGON JET.
