كيفية إدارة الألياف الضوئية بعد الربط？

يمكن لطريقة لف الألياف العلمية أن تجعل تخطيط الألياف الضوئية معقولًا، والخسارة الإضافية صغيرة، ويمكن أن تصمد أمام اختبار الزمن والبيئة القاسية، ويمكن أن تتجنب ظاهرة كسر الألياف الناتجة عن البثق.

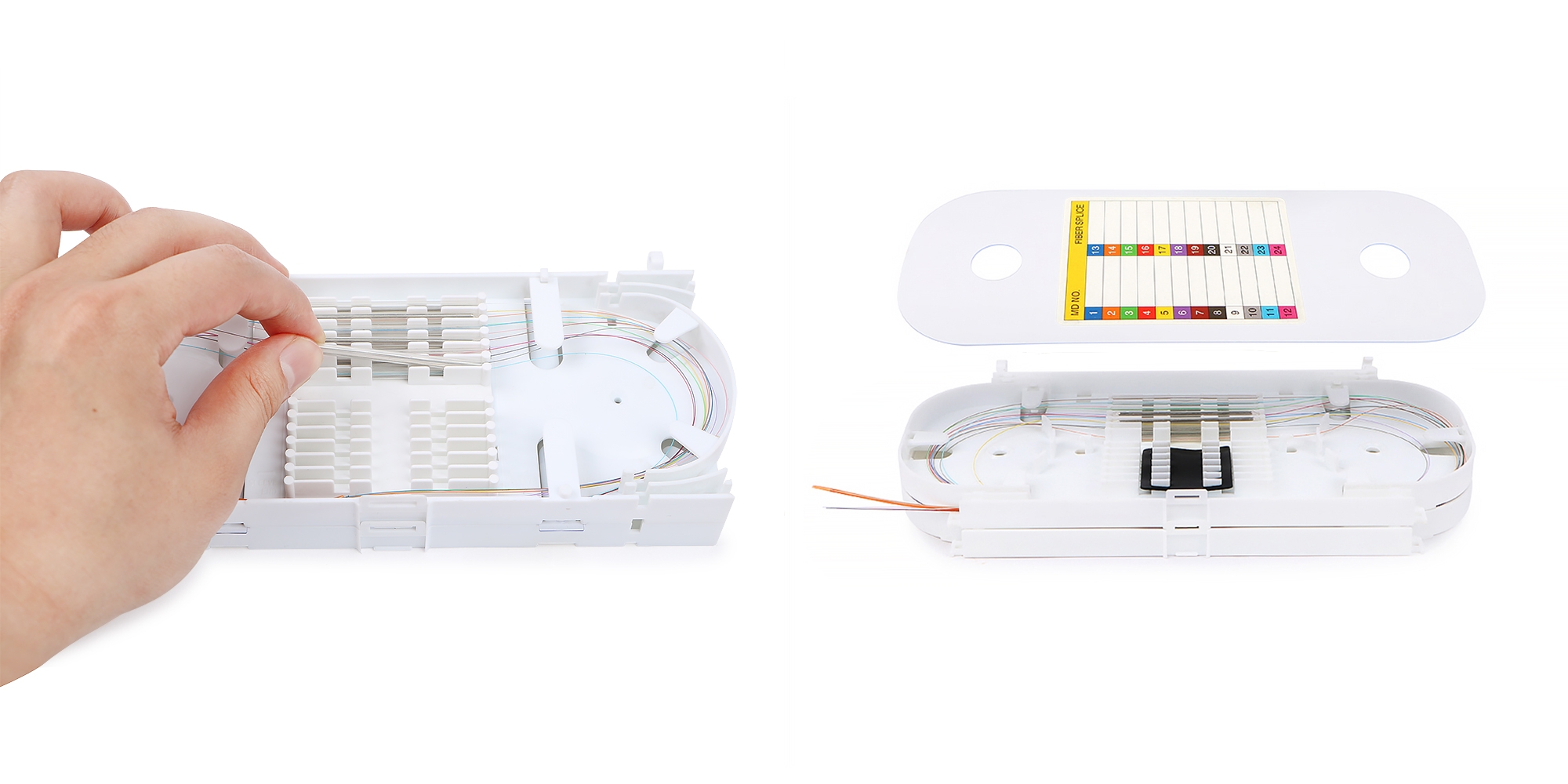

علبة لصق الألياف

Optic الفيبر إدارة قواعد

1. قم بلف الألياف على طول اتجاه الأنبوب السائب أو اتجاه تفرع الكابل البصري. السابق ينطبق على جميع مشاريع الربط؛ هذا الأخير ينطبق فقط على نهاية الكابل البصري الرئيسي، وله مدخل واحد ومخرجات متعددة. معظم الفروع عبارة عن كابلات ضوئية لوغاريتمية صغيرة. تتمثل القاعدة في لف الألياف مرة واحدة بعد الربط والانكماش الحراري لواحدة أو أكثر من الألياف في أنابيب فضفاضة، أو ألياف في كابل اتجاه منقسم. إنه يتجنب الخلط بين الألياف الضوئية بين الأنابيب السائبة من الألياف الضوئية أو بين الكابلات الضوئية الفرعية المختلفة، مما يجعلها معقولة في التصميم، وسهلة اللف والتفكيك، وأسهل في الصيانة في المستقبل.

2. خذ أنبوب قابل للانكماش بالحرارة وضع الوحدة في الدرج المحجوز كوحدة للف الألياف. تعتمد هذه القاعدة على عدد الأنابيب القابلة للتقلص بالحرارة الذي - التي يستطيع يتم وضعها في منطقة وضع صغيرة في الدرج المحجوز في صندوق الوصلات. نفس حزمة الألياف الضوئية الناتجة عن اختلاف المواضع تكون غير مستوية، ويصعب لفها وإصلاحها، وحتى تظهر انحناءات حادة ودوائر صغيرة.

3. وفي حالات خاصة مثل الفواصل الضوئية، أعلى أو أسفل أسلاك التوصيل المصنوعة، أسلاك التوصيل المصنوعة وغيرها من الأجهزة الخاصة في الربط، فمن الضروري لصق، الانكماش الحراري، ولف الألياف الضوئية العادية أولاً، ثم التعامل مع المواقف المذكورة أعلاه تباعًا، من أجل السلامة. إدارة التشغيل لمنع زيادة الخسائر الإضافية الناجمة عن البثق.

Optic الفيبر الإدارة مطريقة

1. أولاً المنتصف ثم كلا الجانبين، أي ضع أولاً الأكمام القابلة للانكماش بالحرارة في أخدود التثبيت واحدًا تلو الآخر، ثم تعامل مع الألياف المتبقية على كلا الجانبين. إنه مفيد لحماية مفاصل الألياف وتجنب الأضرار المحتملة الناجمة عن لفائف الألياف. تُستخدم هذه الطريقة غالبًا عندما تكون المساحة المخصصة للألياف الضوئية صغيرة وليس من السهل لف الألياف الضوئية وإصلاحها.

2. ابدأ من أحد الأطراف بلف الألياف، أي البدء من الألياف على جانب واحد، ثم تثبيت الأنبوب القابل للتقلص الحراري، ثم معالجة الألياف المتبقية على الجانب الآخر. وفقًا لطول الألياف المتبقية على جانب واحد، يمكن اختيار موضع تركيب أنبوب النحاس الفعال بمرونة، وهو مريح وسريع، ويمكن تجنب الانحناءات الحادة والدوائر الصغيرة.

3. التعامل مع الظروف الخاصة، مثل الألياف الضوئية الفردية الطويلة جدًا أو القصيرة جدًا، يمكن لفها بشكل منفصل في النهاية؛ عندما تكون هناك أجهزة بصرية خاصة، يمكن معالجتها في ملف آخر، وإذا كانت ملفوفة بألياف بصرية عادية، فيجب وضعها بخفة على الألياف الضوئية العادية، وإضافة بطانة عازلة بين الاثنين لمنع تكسر الألياف الناتجة عن البثق، ويجب ألا تكون ألياف الذيل للأجهزة البصرية الخاصة طويلة جدًا.

4. وفقًا للوضع الفعلي، يتم استخدام مجموعة متنوعة من ألياف القرص الرسومي. وفقًا لطول الألياف المتبقية وحجم مساحة القرص المحجوزة، سيتم لفها بشكل طبيعي وفقًا للاتجاه. لا تسحبه بالقوة. يجب عليك استخدام رسومات متنوعة بمرونة مثل الدائرة والقطع الناقص و'CC' و'~' (ملاحظة R≥4cm)، يزيد من استخدام مساحة القرص المحجوزة ويقلل بشكل فعال من الخسارة الإضافية الناجمة عن ألياف القرص.

فضلاً عن ذلك، يعد تعزيز مراقبة OTDR ذا أهمية كبيرة لضمان جودة دمج الألياف الضوئية، وتقليل الخسارة الإضافية الناجمة عن ملف الألياف والأضرار المحتملة الألياف الضوئية بسبب صندوق الختم. تعد استمرارية الكابلات الضوئية عملاً دقيقًا، خاصة في وصلات إعداد الوجه النهائي، واللحام، ولف الألياف، وما إلى ذلك، مما يتطلب من المشغل المراقبة بعناية، يعتبر بعناية، وتعمل بطريقة موحدة.
