كيفية إنهاء كابل الألياف الضوئية باستخدام موصل SC السريع؟

يعد إنهاء كابلات الألياف الضوئية باستخدام موصلات SC السريعة مهارة بالغة الأهمية لأي شخص يشارك في تركيبات الألياف الضوئية أو إصلاحها أو صيانتها. تُستخدم الموصلات السريعة SC (موصل المشترك) على نطاق واسع في العديد من التطبيقات نظرًا لسهولة استخدامها وأدائها الموثوق. في هذا الدليل، سنرشدك خلال عملية إنهاء خدمة خطوة بخطوة كابل الألياف الضوئية مع موصل سريع SC.

الخطوة 1: جمع الأدوات والمواد اللازمة

قبل البدء في عملية الإنهاء، تأكد من أن لديك جميع الأدوات والمواد المطلوبة جاهزة:

• SC موصل سريع

• كابل الألياف الضوئية (أحادي الوضع أو متعدد الأوضاع، حسب متطلباتك)

• الساطور الألياف

• أداة تجريد الألياف

• لوازم تنظيف الألياف (مناديل خالية من الوبر ومحلول تنظيف الألياف)

• إيبوكسي أو مادة لاصقة (حسب نوع الموصل السريع SC المستخدم)

• فيلم تلميع (لتلميع الموصل)

• قرص تلميع أو أداة تثبيت (لإمساك الموصل أثناء التلميع)

• مجهر فحص الألياف أو محدد موقع الأخطاء البصرية (VFL)

• نظارات السلامة والقفازات




الخطوة 2: تحضير كابل الألياف

1.قم بتجريد الغلاف الخارجي: استخدم أداة تجريد الألياف لإزالة الغلاف الخارجي لكابل الألياف، مما يؤدي إلى كشف الألياف الفردية. احرص على عدم خدش أو إتلاف الألياف أثناء هذه العملية.

2.قم بإزالة الطبقة العازلة: بمجرد تعرض الألياف (الألياف)، استخدم أداة تجريد الألياف مرة أخرى لإزالة الطبقة العازلة، مما يترك الألياف (الألياف) العارية جاهزة للإنهاء. يجب أن يتطابق طول الألياف المكشوفة مع الطول المطلوب بواسطة الموصل السريع SC.

3.تنظيف الألياف (الألياف): امسح الألياف (الألياف) العارية بمحلول تنظيف خالي من الوبر لإزالة أي غبار أو زيت أو ملوثات. النظافة ضرورية لضمان الإنهاء الناجح.

الخطوة 3: شق الألياف

1.ضع الألياف في الساطور: أدخل الألياف المجهزة في الساطور، وقم بمحاذاتها بعناية لضمان الانقسام العمودي.

2.سجل الألياف: قم بخفض شفرة الساطور لتسجيل سطح الألياف بلطف. احرص على عدم استخدام القوة المفرطة لمنع حدوث أي تشققات أو رقائق على الألياف.

3.أكمل الشق: استخدم قوة محكومة لإكمال الشق. يعد الانقسام النظيف والسلس أمرًا بالغ الأهمية لتحقيق اتصالات منخفضة الخسارة.

الخطوة 4: تثبيت موصل SC السريع

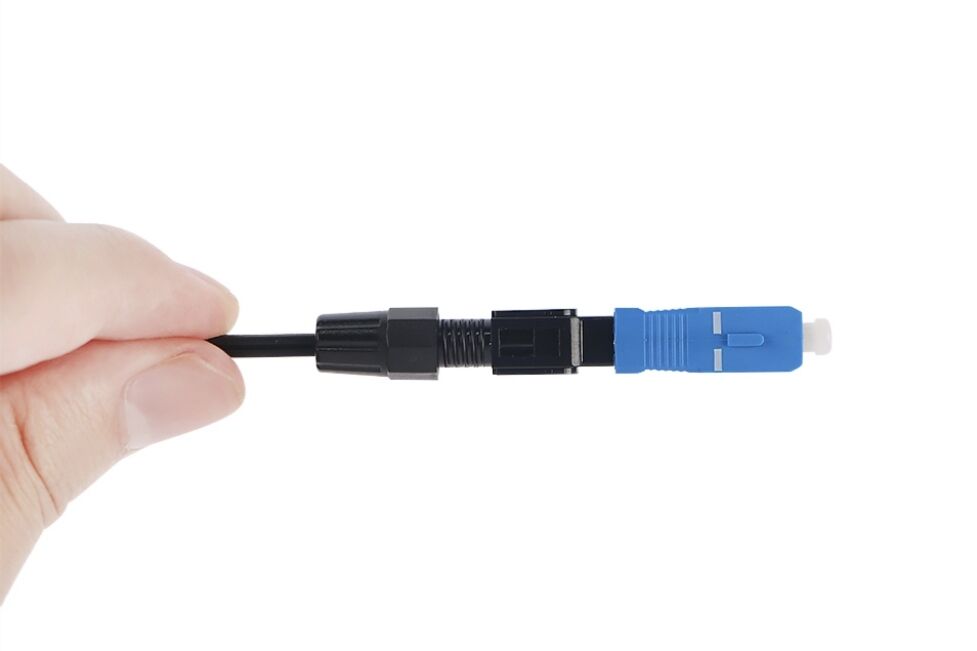

1.افتح الموصل: إذا كنت تستخدم موصل SC سريعًا مصقولًا مسبقًا، فافتح غلاف الموصل وأدخل الألياف المشقوقة بعناية في حلقة الموصل. تأكد من أن الألياف جالسة بالكامل وتبرز قليلاً من نهاية الطويق.

2.ضع إيبوكسي أو مادة لاصقة (إذا لزم الأمر): إذا كنت تستخدم موصل SC سريعًا يتطلب إيبوكسي أو مادة لاصقة، فضع كمية صغيرة على حلقة الموصل قبل إدخال الألياف المشقوقة. اتبع إرشادات الشركة المصنعة فيما يتعلق بمادة الإيبوكسي أو المادة اللاصقة المحددة المستخدمة.

3.عالج الإيبوكسي (إن أمكن): إذا كنت تستخدم الإيبوكسي، فاتبع تعليمات المعالجة لضمان وجود رابطة آمنة بين الألياف والموصل.

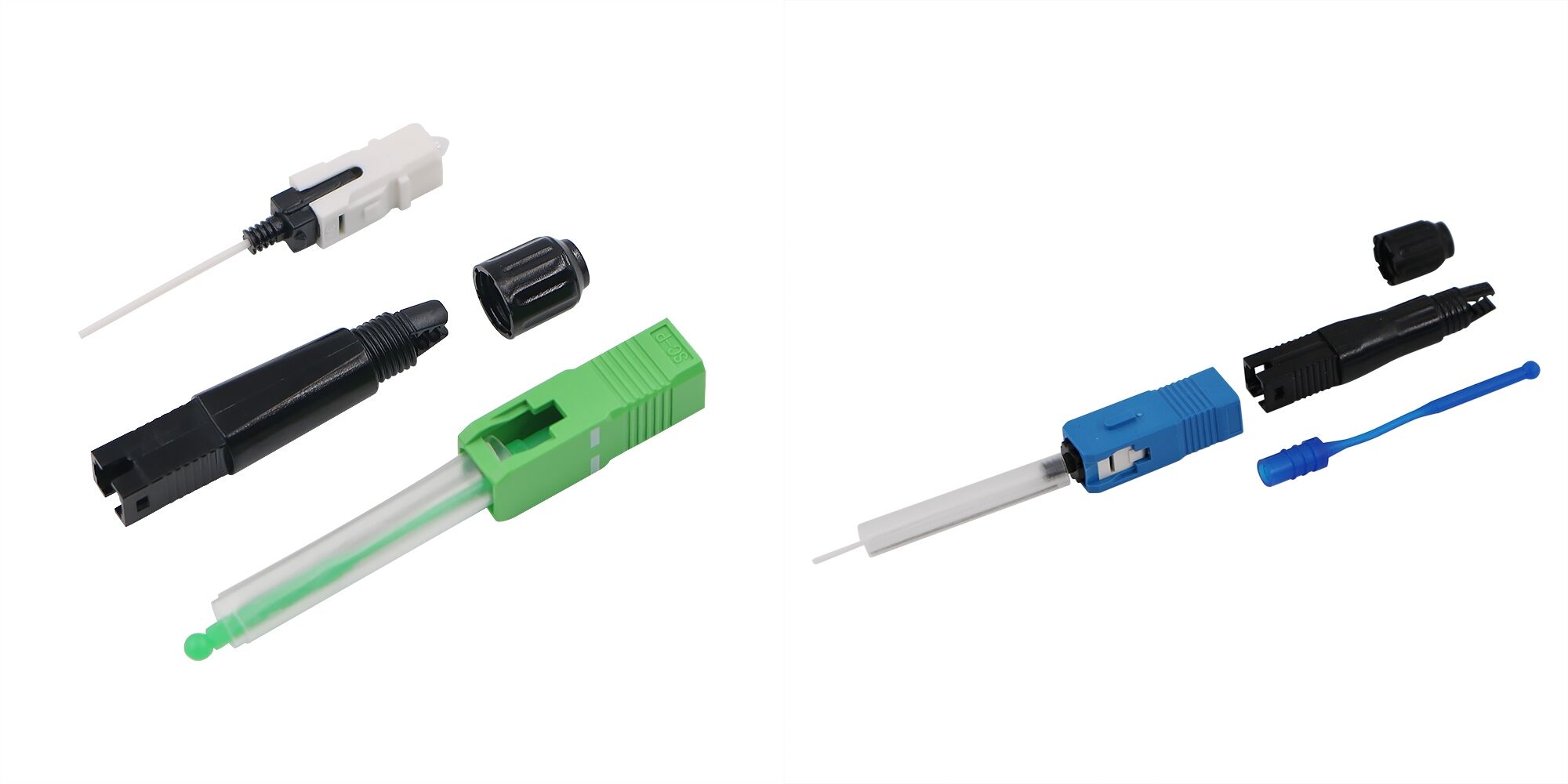

SC موصل سريع

الخطوة 5: تلميع الموصل

1.ضع الموصل في أداة التلميع: إذا كنت تستخدم موصلًا مصقولًا مسبقًا، فتخطى هذه الخطوة. بخلاف ذلك، قم بتثبيت الموصل في قرص التلميع أو أداة التثبيت، مع التأكد من أن طرف الموصل يبرز قليلاً من أداة التثبيت.

2.تلميع الموصل: استخدم طبقة التلميع لتلميع طرف الموصل بحركة على شكل ثمانية. ابدأ بطبقة من الحبيبات الخشنة ثم انتقل تدريجيًا إلى الحبيبات الدقيقة للحصول على لمسة نهائية ناعمة ومصقولة.

3.فحص الموصل: بعد التلميع، افحص طرف الموصل باستخدام مجهر فحص الألياف أو VFL. التحقق من وجود أي عيوب أو خدوش أو تلوث. يضمن الموصل النظيف والمصقول جيدًا الأداء الأمثل.

إنهاء كابلات الألياف الضوئية مع موصلات سريعة SC يتطلب الاهتمام بالتفاصيل والتعامل السليم مع الألياف الحساسة. باتباع الدليل التفصيلي الوارد في هذه المقالة، يمكنك تحقيق عمليات إنهاء ناجحة وموثوقة للألياف، مما يتيح نقل البيانات والاتصالات بكفاءة في شبكات الألياف الضوئية. تذكر دائمًا الالتزام بإرشادات السلامة وتعليمات الشركة المصنعة عند التعامل مع كابلات وموصلات الألياف الضوئية.
