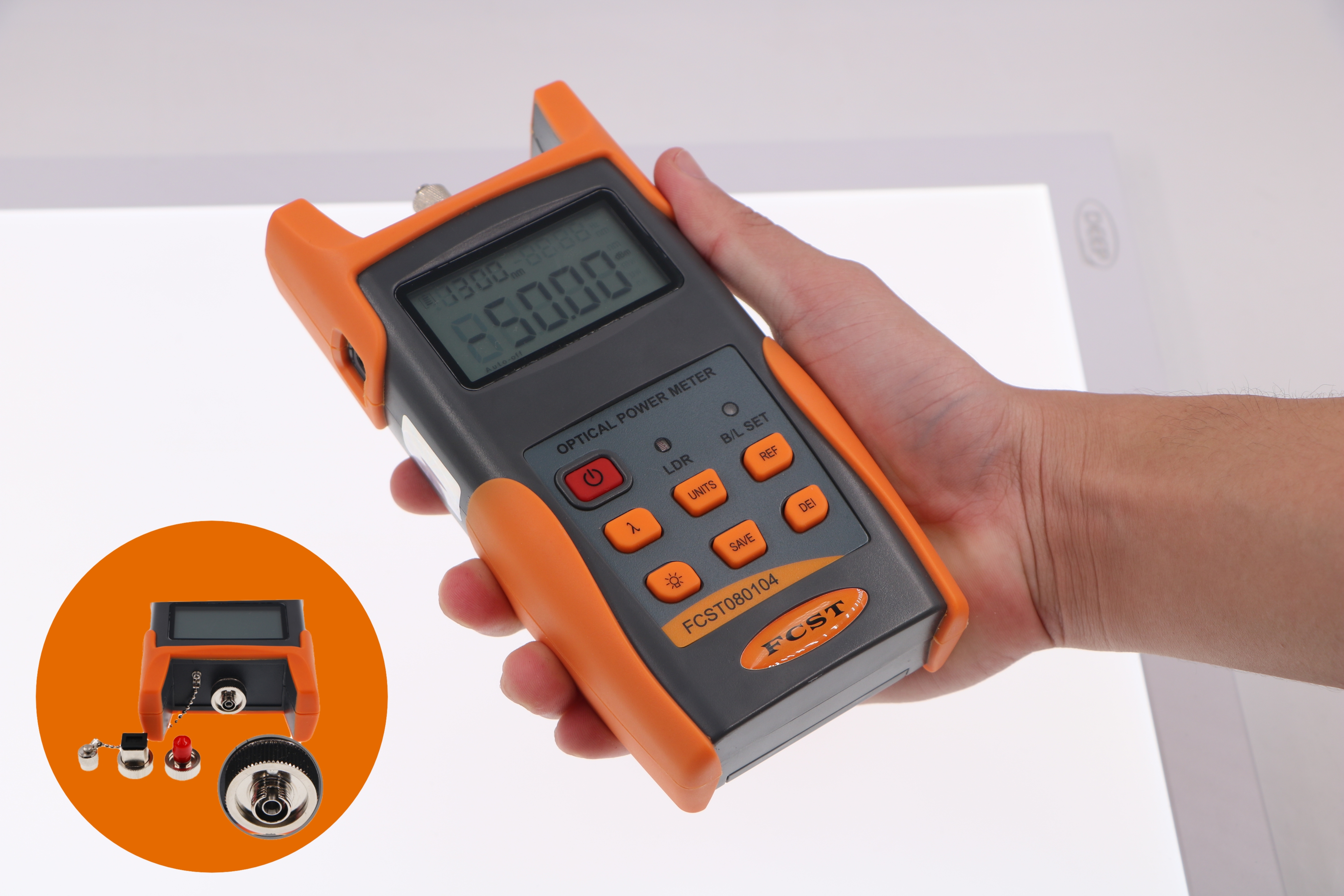

كيفية اختيار مقياس الطاقة الضوئية المناسب؟

يستخدم مقياس الطاقة الضوئية لقياس الطاقة الضوئية المطلقة أو الفقد النسبي للطاقة الضوئية من خلال قسم من الألياف. في أنظمة الألياف الضوئية، يعد قياس الطاقة الضوئية أمرًا أساسيًا، تمامًا مثل المتر المتعدد في الإلكترونيات. في قياسات الألياف الضوئية، تعد عدادات الطاقة الضوئية عدادات شائعة الاستخدام للخدمة الشاقة. من خلال قياس القدرة المطلقة لجهاز الإرسال أو الشبكة الضوئية ، يكون مقياس الطاقة الضوئية قادرًا على تقييم أداء معدات الإنهاء البصري. يمكن لمقياس الطاقة الضوئية، الذي يستخدم مع مصدر ضوء مستقر، قياس فقدان الاتصال والتحقق من الاستمرارية والمساعدة في تقييم جودة نقل وصلة الألياف الضوئية.

لتحديد مقياس الطاقة الضوئية المناسب لتطبيق معين للمستخدم، يجب عليك التركيز على النقاط التالية.

1. حدد نوع المسبار الأمثل ونوع الواجهة.

2. قم بتقييم دقة المعايرة وإجراءات معايرة التصنيع لتتناسب مع مجموعة متطلبات الألياف والموصلات الخاصة بك.

3. تأكد من أن هذه النماذج متوافقة مع نطاق القياس الخاص بك ودقة العرض.

4. مع قياس خسارة الإدراج المباشر لوظيفة ديسيبل.

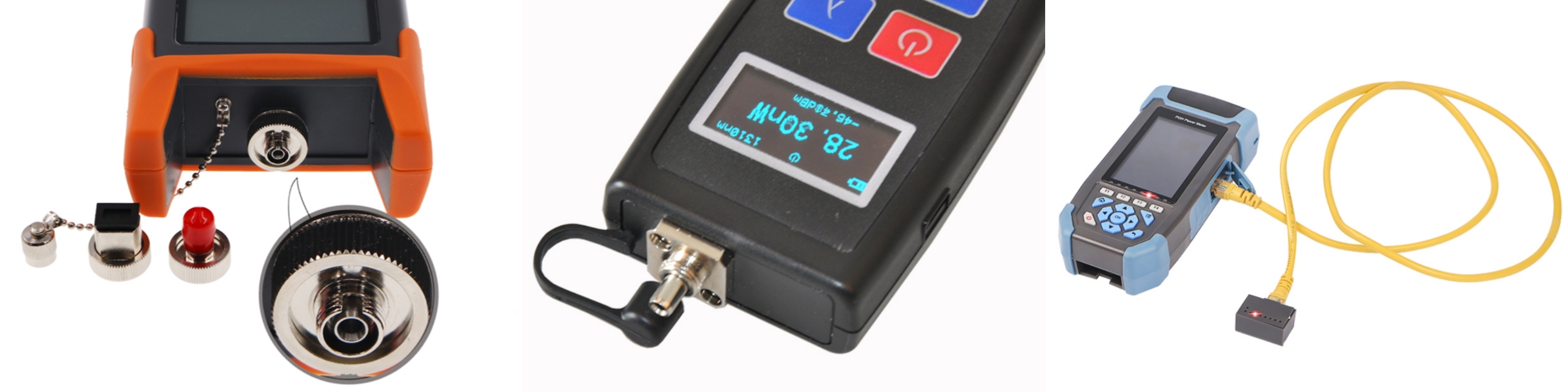

واجهة مختلفة لمقياس الطاقة الضوئية

وحدة الطاقة الضوئية هي dbm , في أجهزة إرسال واستقبال الألياف الضوئية أو المفاتيح الموجودة في الدليل لها ضوءها وتستقبل الطاقة الضوئية، وعادةً ما يكون الضوء أقل من Odbm، , يمكن للطرف المستقبل الحصول على الحد الأدنى من الطاقة الضوئية يسمى الحساسية، ويمكن استقبال الطاقة الضوئية القصوى مطروحًا منها قيمة حساسية الوحدة ديسيبل (dbm - dbm = db)، المعروف باسم النطاق الديناميكي . للطاقة المضيئة مطروحًا منها الحساسية المستلمة هي قيمة توهين الألياف المسموح بها. الطاقة المضيئة الفعلية مطروحًا منها الطاقة الضوئية المستلمة الفعلية هي توهين الألياف (ديسيبل) . القيمة المثلى للطاقة الضوئية المستلمة في الطرف المتلقي هي الحد الأقصى للطاقة الضوئية التي يمكن استقبالها - (النطاق الديناميكي / 2) . نظرًا لأن كل نوع من أجهزة الإرسال والاستقبال الضوئية والنطاق الديناميكي للوحدة الضوئية ليس هو نفسه، وبالتالي فإن الألياف المحددة يمكن أن تسمح بالتوهين بمقدار يعتمد على الوضع الفعلي , بشكل عام، والتوهين المسموح به من 15 إلى 30 ديسيبل أو نحو ذلك.

بعض الكتيبات ستحتوي فقط على طاقة انبعاث الضوء ومسافة نقل لمعلمتين، وفي بعض الأحيان سيتم ذكر مقدار مسافة الإرسال المحسوبة للتوهين من الألياف لكل كيلومتر، معظمها 0.5 ديسيبل/كم , مع الحد الأدنى لمسافة الإرسال مقسومة على 0.5، وهي الحد الأقصى للطاقة الضوئية التي يمكن استقبالها. . إذا كانت الطاقة الضوئية المستقبلة أعلى من هذه القيمة، فقد يتم حرق جهاز الإرسال والاستقبال البصري . الحد الأقصى لمسافة الإرسال مقسمة على 0.5، وهي الحساسية , إذا تم استلامها أقل من قيمة الطاقة الضوئية ، فقد لا يعمل الارتباط.

اتصال الألياف الضوئية له طريقتان، أحدهما اتصال ثابت , والآخر اتصال نشط، والاتصال الثابت هو الربط بالانصهار ، وهو استخدام معدات خاصة من خلال التفريغ، وسيتم ذوبان الألياف الضوئية بحيث يتم توصيل قسمي الألياف الضوئية معًا، وميزة التوهين صغيرة، والعيب هو تشغيل التعقيد والمرونة الضعيفة. . اتصال النشاط يتم من خلال الموصل , عادة في ODF لتوصيل الضفيرة ، والميزة هي أن العملية بسيطة ومرنة , والعيب هو أن التوهين كبير، بشكل عام، توهين اتصال النشاط يعادل كيلومترًا واحدًا من الألياف. يمكن تقدير توهين . الألياف الضوئية بهذه الطريقة: بما في ذلك التوصيلات الثابتة والنشطة، لكل كيلومتر من توهين الألياف 0.5 ديسيبل، إذا كان نشاط الاتصال صغيرًا جدًا، يمكن أن تكون هذه القيمة 0.4 ديسيبل، ولا تتضمن الألياف الضوئية النقية نشاط الاتصال يمكن تقليله إلى 0.3 ديسيبل، , القيمة النظرية للألياف الضوئية النقية هي 0.2 ديسيبل/كم؛ لتأمين العداد في معظم الحالات إلى 0.5 للصالح.

اختبار الألياف الضوئية TX وRX يجب أن يتم اختبارهما بشكل منفصل، في حالة الألياف المفردة بسبب استخدام ألياف واحدة فقط، لذلك بالطبع، تحتاج إلى اختبار مرة واحدة فقط. مبدأ تنفيذ الألياف المفردة وفقًا لشركة الإنتاج هو WDM، لكنني أعتقد أن استخدام قارنة توصيل الألياف الضوئية هو الأكثر احتمالية.
