كيفية تثبيت إطار توزيع الكابلات الضوئية؟

وصف المنتج د :

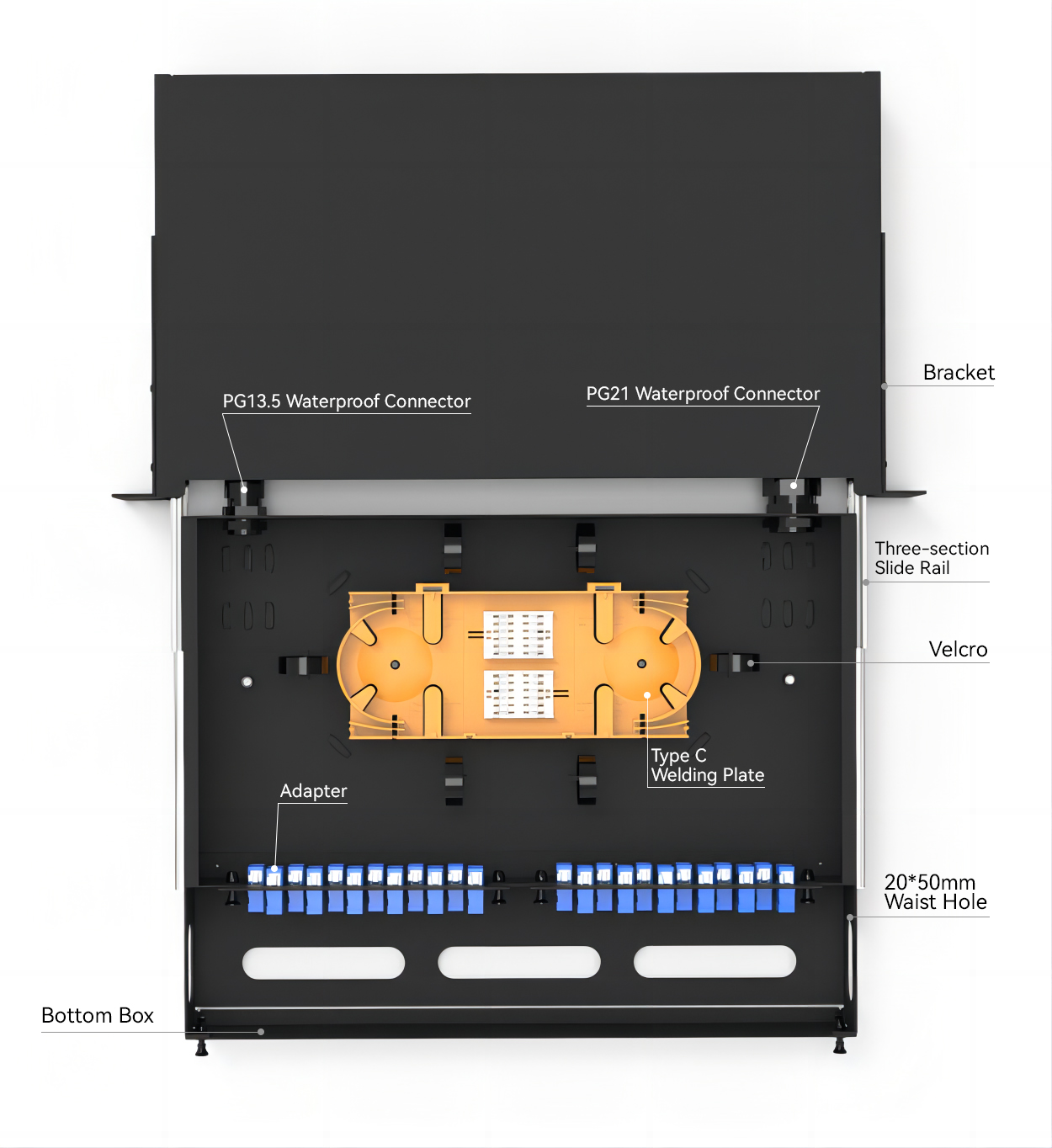

يتم استخدام FCST03308 صندوق التوزيع خصيصًا لمناسبات ربط الألياف. يمكن أن يصل LC/SC إلى 48 مركزًا، ويمكن أن يصل ST/FC إلى 36 مركزًا. إنها مجهزة بصواني الربط من النوع C، كل صينية تحتوي على 24 مركزًا. يعتمد SR2C1 جسم صندوق اللوحة المدرفلة على البارد بالكامل، والحاجز الأمامي عبارة عن 1.2 لوحة مدلفنة على البارد، والغطاء العلوي والصندوق السفلي عبارة عن 1.5 لوحة ملفوفة على البارد، والقوس عبارة عن 2.0 لوحة ملفوفة على البارد. يتم توصيل الغطاء العلوي والصندوق السفلي بواسطة قضبان انزلاقية كروية فولاذية مكونة من 3 أقسام على الجانب. يتم توصيل الحاجز الأمامي بالصندوق السفلي من خلال قفلين مقاس 6.4. يتم تحقيق الدوران بواسطة عمودين مثبتين على جانب الصندوق السفلي. يتم تثبيت حامل اللوحة على الصندوق السفلي بواسطة براغي غاطسة على الجانب وأربعة براغي ذات رأس مستديرة في الأسفل. يتم تثبيت مركز الصندوق السفلي على صينية لصق الدمج من النوع C بواسطة اثنين من البراغي الغاطسة.

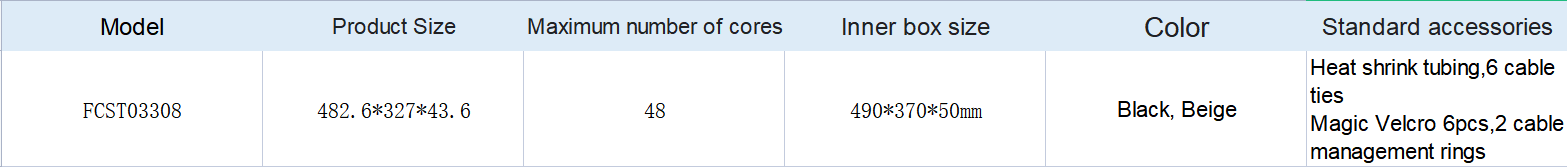

FCST03308 حجم المنتج النهائي: 430*327*43.6 مم، المسافة المحورية للسكك الحديدية المنزلقة المكونة من 3 أقسام هي 220 مم؛ المسافة من الإطار الأمامي إلى حامل اللوحة 89.2 ملم؛ المسافة من أسفل الصندوق السفلي إلى حامل اللوحة هي 218.3 ملم. مدخل الكابل عبارة عن موصلين مقاومين للماء، PG13.5 وPG21. كابل المخرج عبارة عن فتحتين على شكل الخصر مقاس 20*50 مم على جانبي الصندوق السفلي.

يتم تثبيت FCST03308 على حامل أو هيكل عبر دعامتين جانبيتين، بعرض قياسي يبلغ 19 بوصة. الدعامتان مشقوقتان، ويمكن تعديل عمق التثبيت بشكل تعسفي من خلال أربعة براغي مستديرة الرأس M4.

خطوات دخول الكابل :​

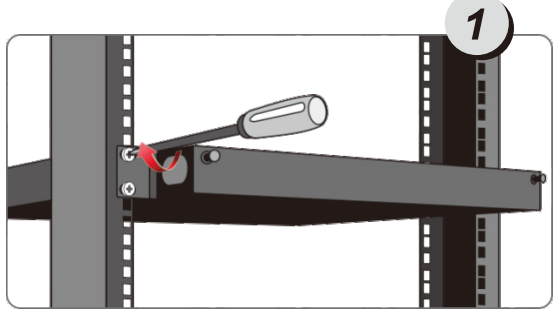

1. قم بتثبيت لوحة التصحيح على الحامل

2. أدخل الكابل من الموصل المقاوم للماء وقم بإحكامه لتثبيته، ثم ثبت الكابل على ضلع الجسر بشريط فيلكرو

3. أدخل الموصل الضفيرة في المحول

4. قم بلحام الكابل الوارد وضفيرة الموصل معًا، واضغط عليهما في حامل الأنبوب القابل للانكماش بالحرارة لإصلاحه

خطوات تحميل الكابل U​

1. اسحب الصندوق السفلي، واسحب القفل، وافتح الحاجز الأمامي

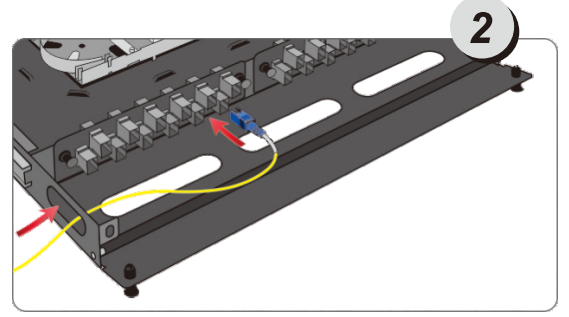

2. ضع ضفيرة الموصل من خلال فتحة الخصر وأدخل الموصل في المحول

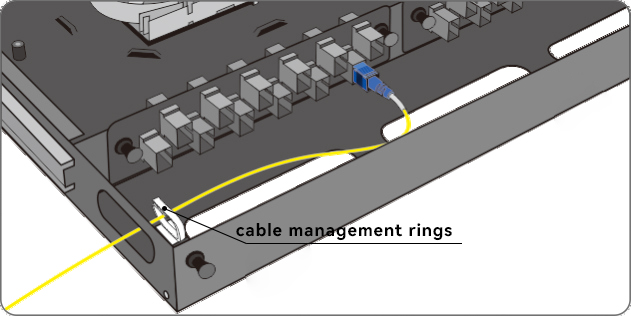

3. قم بلصق حلقة إدارة الكابلات في المربع السفلي. بالنظر إلى نصف قطر الانحناء للضفيرة، ينبغي لصقها إلى أقصى حد ممكن من الخارج

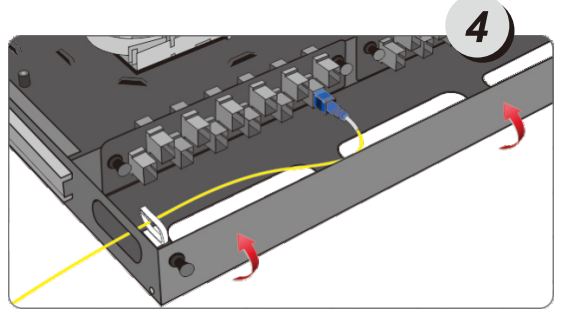

4. اضغط على جميع الضفائر في حلقات إدارة الكابلات على كلا الجانبين، ثم قم بتغطية الحاجز الأمامي، ثم ادفع الصندوق السفلي إلى مكانه مرة أخرى

المؤشرات الفنية :

المعيار التنفيذي: إطار توزيع الألياف YD/T778

درجة حرارة العمل: -5°C~+55°C

اختبار رش الملح: 72 ساعة

درجة الحرارة النسبية: ≥95% (عند +40 درجة مئوية)

الضغط الجوي: 76 ~ 106 كيلو باسكال

تحمل مستوى الجهد: ≥3000V (تيار مستمر)، 1 دقيقة بدون عطل، بدون قوس

مقاومة العزل: ≥1000M/500V

فقدان الإدراج: UPC ≥0.2db؛ أبك ≥0.3 ديسيبل

خسارة العودة: UPC≥50db؛ APC≥60 ديسيبل

متانة التوصيل: ≥1000 مرة

الالتصاق: درجة ISO: الفئة الأولى درجة ASTM: 4B
