كيفية لصق كابلات الألياف البصرية؟

ما هو الربط بالألياف?

الربط الانصهار هو عملية ربط اثنين من الألياف الضوئية من طرف إلى طرف. الهدف هو دمج الألياف معًا بطريقة لا يتشتت بها الضوء الذي يمر عبر الألياف أو ينعكس مرة أخرى بواسطة الوصلة، وبذلك تكون الوصلة والمنطقة المحيطة بها بنفس قوة الألياف السليمة تقريبًا. عند القيام بذلك بشكل صحيح، يؤدي الربط إلى إنشاء كابل يتمتع بمتانة محسنة وأقل خسارة. بفضل دمج الألياف، عندما تنكسر الألياف، لا يزال من الممكن أن يستمر التدفق الهائل للبيانات بسرعة في شبكة الاتصالات السلكية واللاسلكية.

الربط الميكانيكي: أكونيقوم المفصل الميكانيكي بمحاذاة طرفين أو أكثر من الألياف المكسورة ويجمع الألياف معًا من خلال مجموعة واحدة. يتطلب الربط الميكانيكي وقتًا وجهدًا أقل، ولا يستخدم أي طاقة ولديه عدد قليل من الأدوات. ومع ذلك، يعتبر الربط الميكانيكي بشكل عام مؤقتًا ويمكن أن يؤدي إلى خسائر إدخال تبلغ حوالي 0.3 ديسيبل.

الربط الانصهار: ربط الألياف هو أسلوب ربط الألياف الأكثر استخدامًا وهو أيضًا الطريقة الرئيسية التي تمت مناقشتها في هذه المقالة. في عملية الربط الانصهار، المتخصصة آلة الربط الانصهار يتم استخدامه لمحاذاة طرفي الألياف بدقة ثم يتم دمج الأطراف الزجاجية معًا باستخدام قوس كهربائي أو نوع من الحرارة. تتمثل ميزة طريقة اللحام هذه في أنها تنتج اتصالًا شفافًا وغير عاكس ومستمر بين الألياف الضوئية، وتحقق خسارة منخفضة جدًا، بشكل عام خسارة 0.1 ديسيبل فقط.

الطريقتان الأكثر شيوعًا لربط الألياف هما الدمج و ميكانيكية. يحقق كل من الاندماج والربط الميكانيكي نفس الهدف، وهو ربط الاثنين الألياف الضوئية معًا بحيث يمكن للإشارات الضوئية أن تنتقل بسلاسة من خلالها. وبشكل عام، يوصى باستخدام الربط الاندماجي. تتميز هذه الطريقة بخسائر منخفضة وتكاليف صيانة لاحقة منخفضة. بعد ذلك، سيتم تقديم خطوات التشغيل المحددة لطريقة الربط الانصهار هذه.

كيفية لصق كابلات الألياف الضوئيةق؟

الخطوة 1: تحضير الألياف. أولا نحن بحاجة إلى استخدام متجرد الكابلات لإزالة الطبقة الواقية من الألياف الضوئية، مثل الكسوة والسترة والغمد. يجب تنظيف الألياف العارية بعناية باستخدام القطن الكحولي لضمان نظافتها.

الخطوة 2: اقطع الألياف. قواطع الألياف تستخدم للقطع. هذه هي واحدة من أهم الخطوات. يمكن أن يؤدي قطع الألياف السيئ أو القطع السيئ إلى زيادة توهين الوصلة الملحومة بشكل كبير. ولهذا السبب يتعين علينا القيام بهذه الخطوة بعناية. يكون السطح النهائي المقطوع جيدًا مسطحًا، وهو أمر مفيد لأعمال الربط اللاحقة.

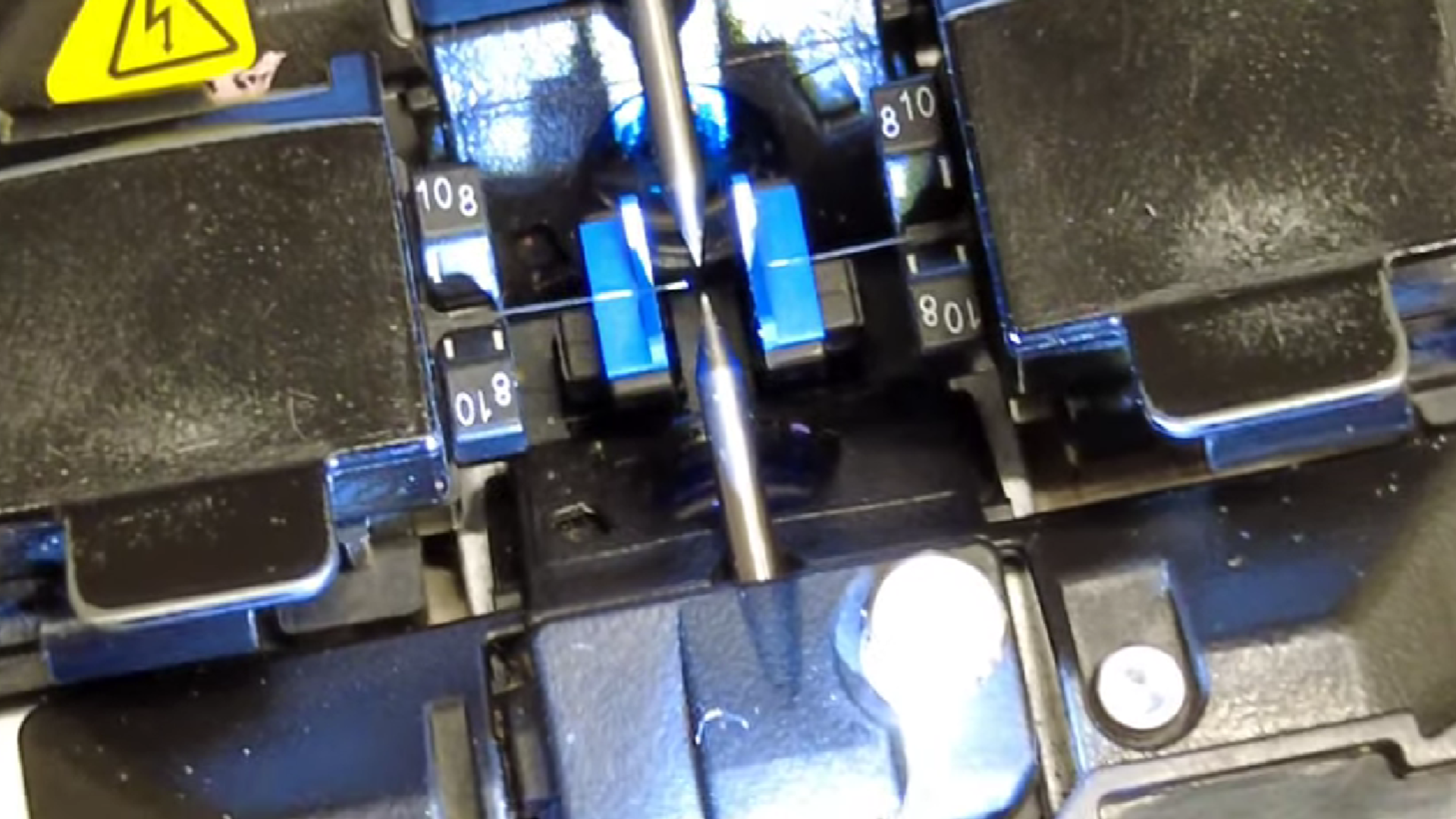

الخطوة 3: ضع الألياف الضوئية المعدة على جانبي آلة ربط الألياف الضوئية وقم بتثبيتها. يستخدم جهاز الربط الاندماجي أولاً المجهر ومحرك تحديد المواقع ثلاثي الأبعاد لوضع الألياف. تعني محاذاة الألياف مطابقة نهاياتها بشكل مثالي بحيث يمكن للضوء أن ينتقل من ألياف إلى أخرى بأقل قدر من الخسارة أو الانعكاس أو التشوه. بعد اكتمال تحديد الموضع، يتم تشكيل قوس كهربائي بين الأقطاب الكهربائية، مما يؤدي إلى إذابة الألياف الضوئية. تم بعد ذلك اختبار المفاصل المنصهرة للتأكد من قوتها الميكانيكية وتوهين المفاصل. بهذه الطريقة، يتم الانتهاء من الربط، ولكن الربط حساس ويحتاج إلى الحماية.

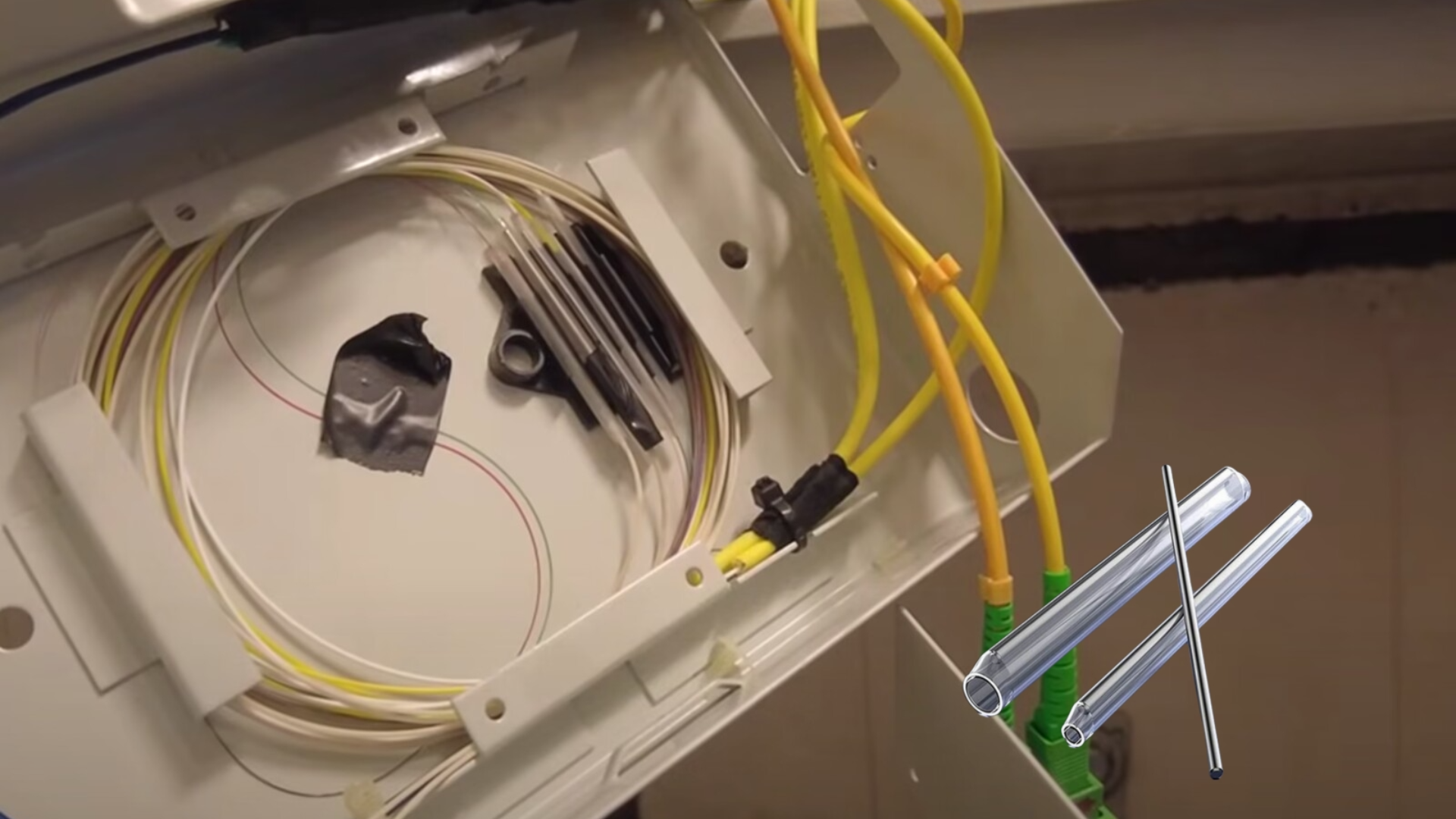

الخطوة 4: حماية الألياف: تتمتع الوصلة الملحومة النموذجية بقوة شد تتراوح بين 0.5 و1.5 رطل ولن تنكسر أثناء التعامل العادي. ولكن من أجل حماية الألياف من قوى الثني والسحب، علينا استخدامها كم حماية الألياف البصرية، واقيات تجعيد سيليكون أو ميكانيكية لحماية الموصل من العوامل الخارجية والكسر.
