ما هو الاختبار المباشر لـ OTDR？

عند الاختبار باستخدام الطول الموجي 1310 نانومتر، و1490 نانومتر، و1550 نانومتر من الطول الموجي العادي أوتدر، من الضروري اشتراط عدم وجود إشارة ضوئية للاتصال في الخط المقاس. سيؤدي الاختبار المباشر القسري إلى حرق الكاشف الداخلي لـ OTDR. الاختبار المباشر هو أنه عند الاختبار، يمكنك إيقاف الإشارة الضوئية في الخط، ولا يزال بإمكان OTDR إكمال الاختبار.

لماذا لا يمكن إجراء الاختبار المباشر العادي لـ OTDR؟

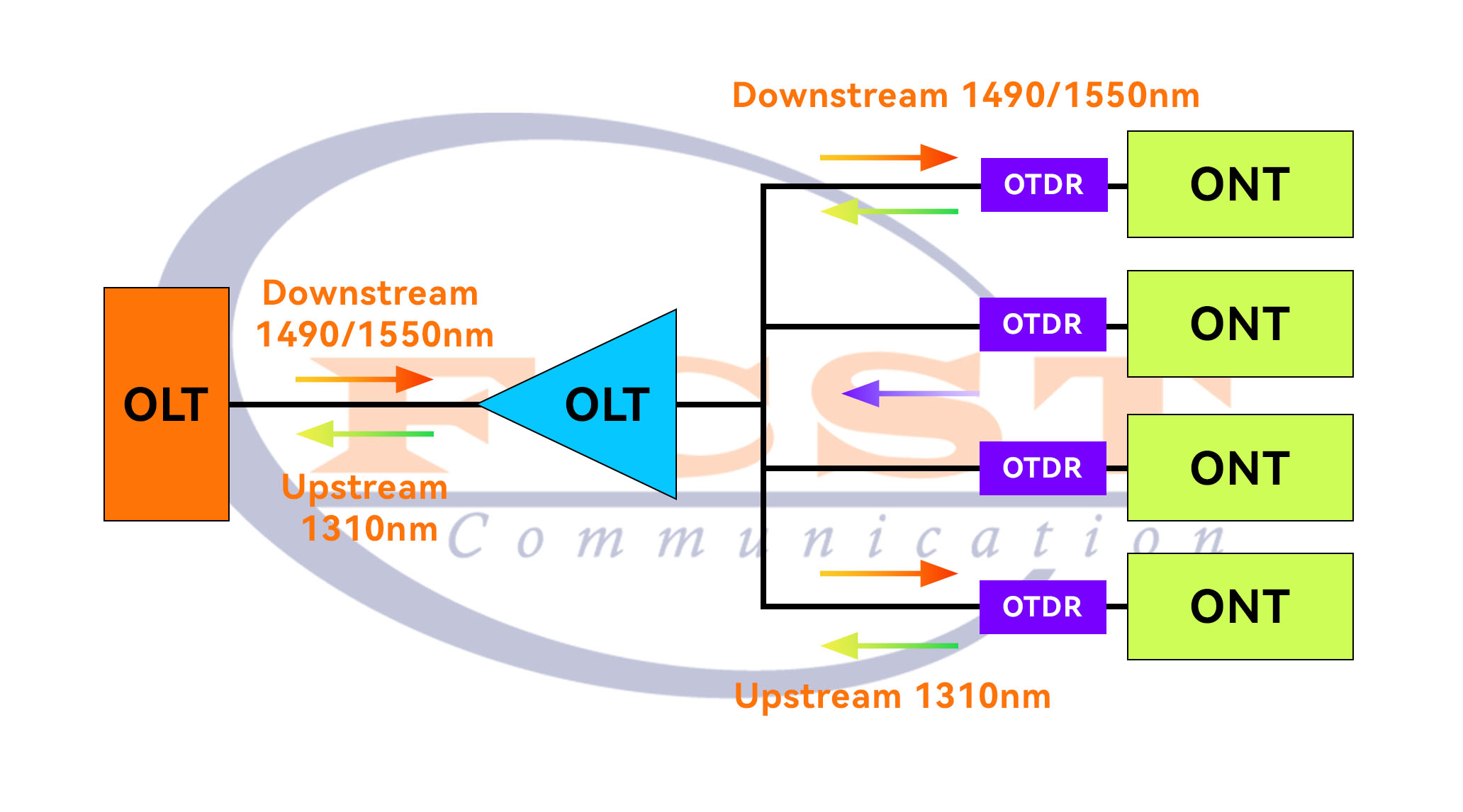

في خطوط الاتصال أولت و ONT، إشارة الوصلة الصاعدة هي 1310 نانومتر، وإشارة الوصلة الهابطة هي 1490 نانومتر أو 1550 نانومتر، وهي مثل الممرات الثلاثة للإشارة الضوئية المشغولة 1310/1490/1550 نانومتر. عند اختبار الخط باستخدام OTDR العادي، سوف ينبعث إشارة ضوئية 1310nm/1490nm/1550nm. وهذا هو بالضبط نفس مسار الإشارة الضوئية، مما سيؤدي حتماً إلى حدوث تعارضات، كما هو موضح في الشكل أدناه:

FIG1-اختبار الرسم التخطيطي

ما هي أنواع الاختبارات المباشرة؟

هناك نوعان من الاختبارات المباشرة:

1) الاختبار المباشر 1310 نانومتر و1550 نانومتر: هذا النوع من الفلتر المدمج في الاختبار المباشر سوف يقوم بتصفية إشارة تداخل معينة. ومع ذلك، فإن هذا النوع من الاختبار المباشر له قيود معينة على الإشارات الضوئية والطاقة في الخط.

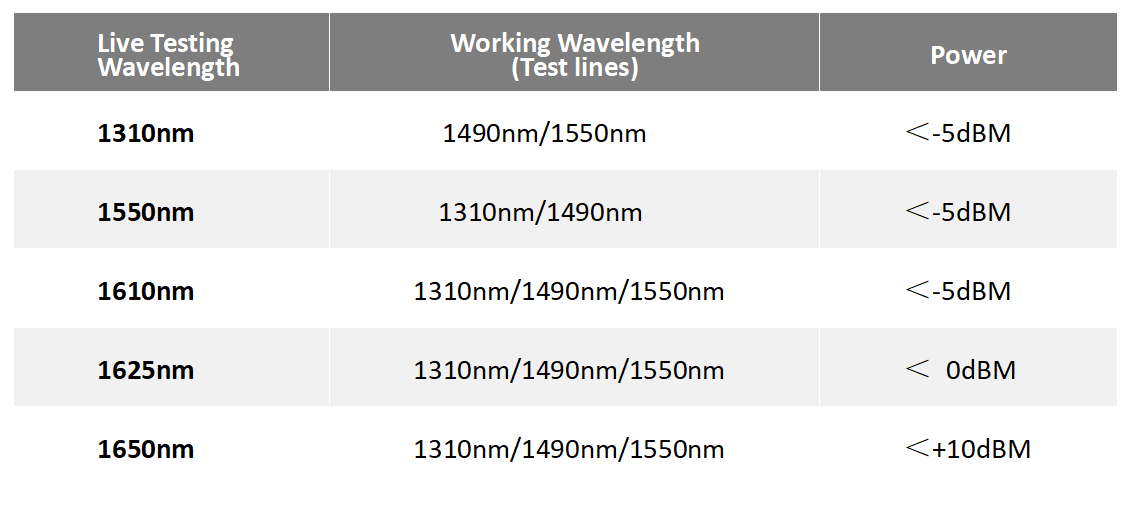

2) 1610 نانومتر، 1625 نانومتر، 1650 نانومتر الاختبار المباشر: هذا النوع من الاختبار المباشر على الإشارة الضوئية في الخط. لا توجد أي قيود في الأساس، ولكن قوة الإشارة الضوئية محدودة أيضًا. محددة كما هو مبين في الجدول أدناه:

ما هو الفرق بين الاختبار المباشر OTDR والنسخة العادية من OTDR؟

الفرق: لا يمكن قياس OTDR العادي الموجود في السوق في الإشارة الضوئية في الألياف عند قياسها. يحتوي إصدار اختبار الضوء على مرشح مدمج لتصفية ضوء الإشارة الآخر في الألياف. يمكنك اختباره مباشرة على قطة المستخدم الخفيفة. لا تحتاج إلى الركض إلى صندوق طرفي من الألياف الضوئية لسحب الألياف، مما يسهل بشكل كبير التحقيق في الأخطاء مثل ضياع الوقت.

نفس الشيء: في حالة الألياف الضوئية التي لا تحتوي على إشارات ضوئية، استخدم نفس الشيء تمامًا.

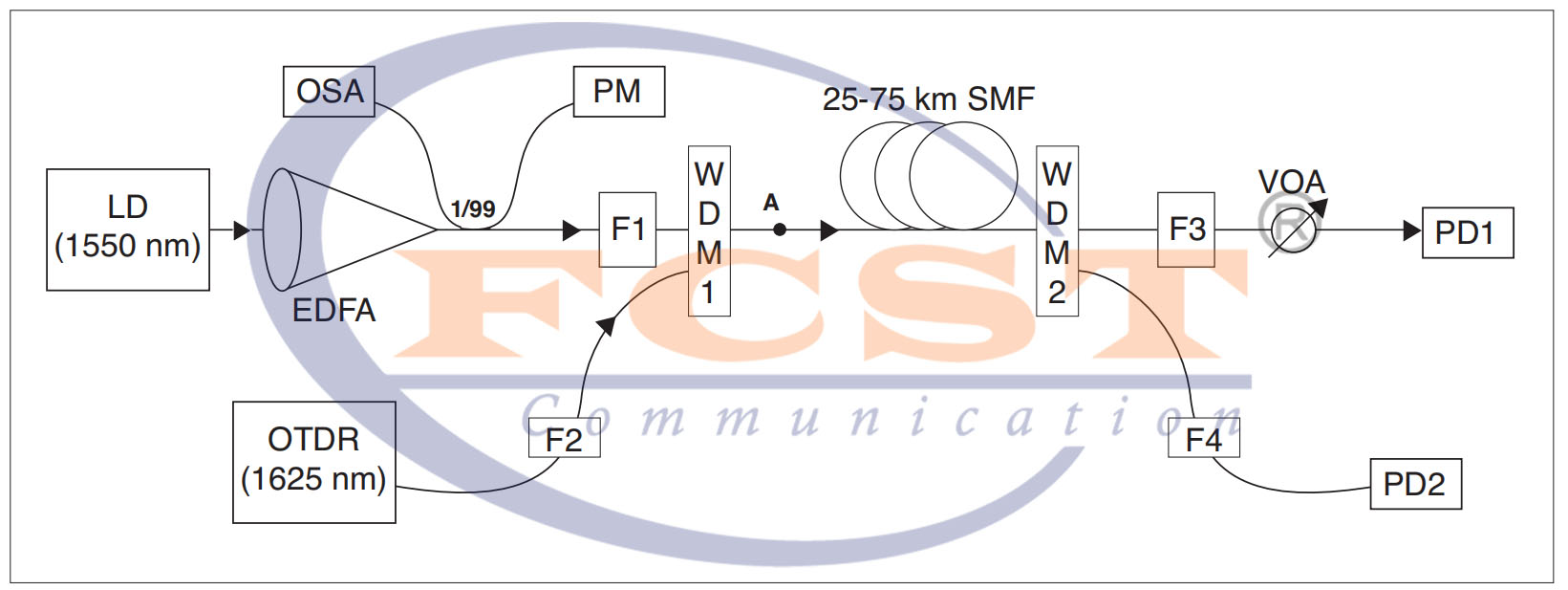

FIG2-اختبار الرسم التخطيطي

لماذا لا يتم اختباره في بعض الأحيان؟
هناك سببان رئيسيان لذلك:
1) هذا له علاقة معينة مع الطول الموجي لليزر المستخدم. الإشارات الضوئية وإشارات الاختبار الضوئية ليست مصادر ضوئية نقطية بالمعنى الدقيق للكلمة. هم أنواع FP من الليزر. لديهم جميعا عرض طيفي معين. على سبيل المثال، 1550 نانومتر مع اختبار الضوء OTDR، يجب أن يكون في الواقع 1550 نانومتر ± 20 نانومتر. إنه 1530 نانومتر ~ 1570 نانومتر؛ وبالمثل، إذا كانت الإشارة الضوئية في الخط هي 1490nm±20nm، فقد يكون نطاق الطول الموجي 1470nm~1510nm، وعرض الطيف -20dB هو 55nm. تأثير الانجراف الساخن لطول موجة الليزر (مع ارتفاع درجة الحرارة، سوف يرفرف الطول الموجي لليزر)، والذي يتداخل مع إشارة ضوء اختبار OTDR، لذلك لا يزال OTDR غير قادر على الاختبار.
2) يتعلق بقوة الإشارة الضوئية في الخط. أي اختبار مباشر له قيود معينة. عندما تتجاوز الطاقة في الخط قيمة معينة، سيتأثر الاختبار المباشر ولا يمكن إكمال الاختبار المباشر.

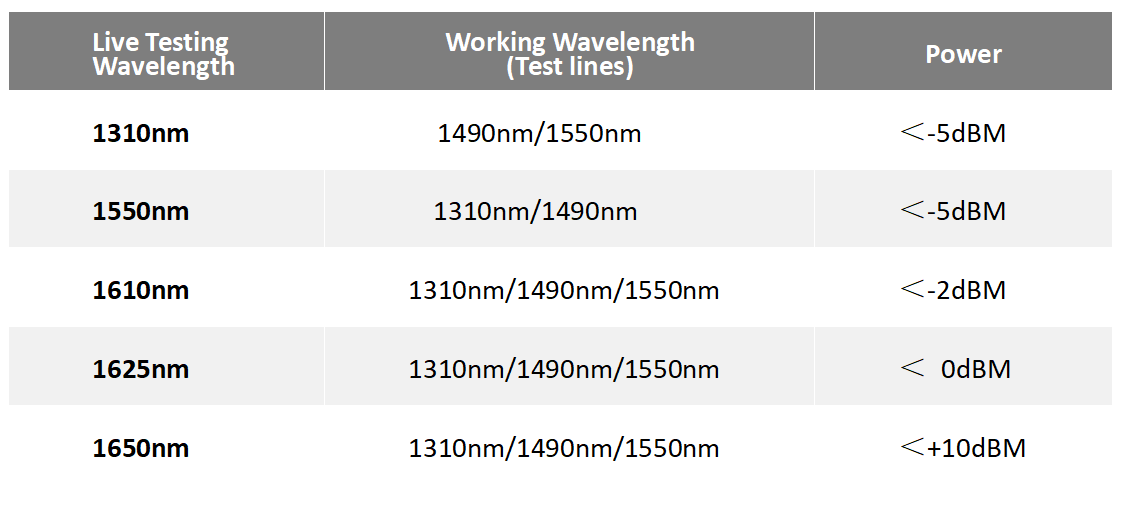

الجدول المحدد أدناه:

اقتراح: إذا تم تحديد نموذج الاختبار المباشر، عندما تكون هناك إشارة ضوئية في سطر مطالبة الأداة، فيمكنك أولاً استخدام مقياس الطاقة الضوئية وظيفة لاختبار قوة الإشارة في الخط السفلي.
