ما هو الحل التقني المستخدم لشبكة FTTR الضوئية بالكامل؟

1.ما هو FTTR?

ينقل FTTR إشارات الألياف الضوئية مباشرة إلى المبنى وينقل الإشارات إلى الغرفة من خلال كابلات الشبكة الداخلية. ظهور تقنية FTTR هو حل مشاكل مثل اختناقات الشبكة والسرعة البطيئة وتداخل الإشارة في بنية الشبكة التقليدية. تقنية FTTR شتعتبر الألياف الضوئية وسيلة نقل للشبكة. ويتميز بخصائص النقل عالي السرعة، وعرض النطاق الترددي العالي، والتأخير المنخفض، ومكافحة التداخل، ويمكن أن يلبي احتياجات المجتمع الرقمي اليوم لشبكات عالية الجودة. بمساعدة تقنية FTTR، يمكن تشغيل التطبيقات عالية الحركة مثل محتوى الوسائط المتعددة ومقاطع الفيديو عالية الوضوح والألعاب عبر الإنترنت بسلاسة أكبر.

وفي الوقت نفسه، يمكن لتقنية FTTR أيضًا تحقيق تطوير المزيد من نماذج الخدمة الجديدة مثل التطبيب عن بعد والتعليم عبر الإنترنت والعمل عن بعد. بالمقارنة مع ADSL وVDSL التقليدية وتقنيات النطاق العريض الأخرى، تعمل تقنية FTTR على تحسين سرعة الشبكة وجودة نقل البيانات بشكل كبير، مع تجنب تشويه الإرسال ومشاكل توهين الإشارة الناجمة عن المسافة والتداخل الكهرومغناطيسي وعوامل أخرى.

2.لماذا هناك حاجة إلى FTTR?

2.1 الوضع الحالي لتغطية WiFi في منازل مستخدمي JB

تتصل الغالبية العظمى من شبكات WiFi الداخلية لمستخدمي النطاق العريض المنزلي بجهاز توجيه من خلال مودم بصري، وتتم تغطيتها بإشارة WiFi الخاصة بجهاز التوجيه.

تدعم أجهزة التوجيه عمومًا نطاقي تردد، 2.4G و5G. على الرغم من أن نطاق التردد 2.4G يمكن أن يدعم معدل أقصى يبلغ 300 ميجابت في الثانية، إلا أن تأثير الاستخدام الفعلي أسوأ بكثير بسبب التداخل الكبير نسبيًا في نطاق التردد هذا. يجب أن تستخدم تطبيقات النطاق الترددي العالي للمستخدمين 5G نطاق التردد، ولكن قدرة إشارات WiFi في نطاق التردد 5G على اختراق الجدران ضعيفة، مما يسبب إزعاجًا كبيرًا لبعض تطبيقات النطاق الترددي العالي للمستخدمين على نطاق واسع.

2.2 أوجه القصور في حلول تغطية شبكة WiFi الحالية للمنزل بالكامل

في الوقت الحالي، تتضمن حلول تغطية WiFi بالكامل ثلاثة حلول: تتالي جهاز التوجيه، ومودم الطاقة، والتوجيه الرئيسي الفرعي. الحل المتتالي لجهاز التوجيه هو إعداد جهاز توجيه رئيسي في المودم البصري، وإعداد جهاز توجيه تابع في كل غرفة، وقم بتوصيل أجهزة التوجيه الرئيسية والتابعة بكابلات الفئة 6. يقتصر عدد أجهزة التوجيه التابعة على عدد منافذ LAN الموجودة على جهاز التوجيه الرئيسي، ولا يتجاوز 4. وإذا تجاوز 4، فيجب إضافة محول إلى جهاز التوجيه الرئيسي. نظرًا لأن هذا الحل يستخدم اتصالات سلكية، فإنه يمكنه ضمان اتصالات جيجابت بين أجهزة التوجيه الرئيسية والتابعة؛ عيبه أنه يتطلب وضع خطوط من الفئة 6 في المنزل، وهو أمر صعب التنفيذ وقد يؤثر على المظهر.

يشتمل حل التوجيه الرئيسي الفرعي على جهاز توجيه رئيسي وأجهزة توجيه فرعية متعددة، ويمكن إجراء شبكة شبكية بين كل جهاز توجيه عبر شبكة WiFi. نظرًا لأنه من الصعب على إشارة WiFi بين أجهزة التوجيه اختراق الجدار، فإن سعة النطاق الترددي لهذا الحل تتأثر بشكل كبير بالبيئة. يوجد منتج توجيه فرعي يستخدم شبكة WiFi وخطوط الطاقة للإرسال بين أجهزة التوجيه الفرعية والرئيسية، مما يعمل على تحسين قدرة WiFi على اختراق الجدران. ومع ذلك، فإن سعة النطاق الترددي الإجمالية لا تزال بعيدة عن الحل التتالي لجهاز التوجيه.

2.3 مزايا FTTR

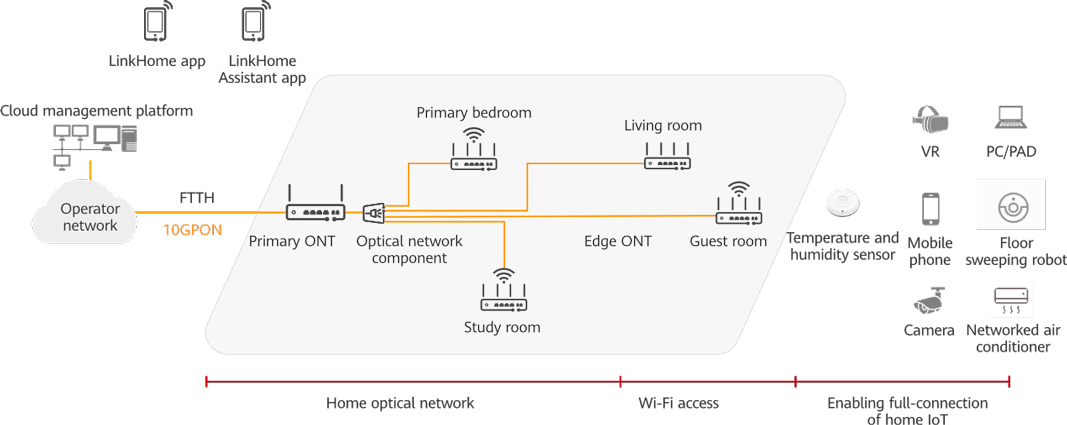

يستخدم FTTR مودم طاقة رئيسي واحد ومودم طاقة تابع متعدد لتغطية شبكة WiFi الداخلية، ويتم استخدام الكابلات الضوئية الفراشة أو الكابلات الضوئية المخفية لتوصيل القطط الضوئية الرئيسية والتابعة.

بالمقارنة مع الحلول المذكورة أعلاه، تتمتع FTTR بالمزايا التالية: (1) الكابلات الضوئية الفراشة أو الكابلات الضوئية المخفية أسهل في التركيب من خطوط الفئة 6، ولا تؤثر الكابلات الضوئية المخفية بشكل أساسي على المظهر الداخلي عند وضعها؛ (2) يقترب أي مودم طاقة بصري لمستخدمي Gigabit من الحد الأقصى لسرعة الشبكة التي يمكن أن تصل إلى 1000 ميجابت في الثانية؛ (3) سرعة الشبكة مستقرة، ويقوم الجهاز بالتبديل بين الأوضاع البصرية بسلاسة؛ (4) يتجاوز عمر الألياف الضوئية 20 عامًا، وعرض النطاق الترددي غير محدود تقريبًا.

نظرًا لمزايا FTTR المذكورة أعلاه، يتم حاليًا تعديل حل تغطية WiFi للمنزل بالكامل الذي يقدمه المشغلون من حل التوجيه الفرعي الأم السابق إلى حل FTTR. FTTR هو وضع تغطية جديد للشبكات المنزلية في عصر Gigabit، وهو أيضًا تطور تكنولوجي آخر وترقية للشبكات المنزلية. في الماضي، تم استخدام الألياف الضوئية في غرف المعيشة، أما الآن فقد تم تغطيتها في كل غرفة.

3.الحل الفني FTTR

وفقًا لطرق اتصال الألياف الضوئية المختلفة بين أجهزة المودم الضوئية الرئيسية والتابعة، تنقسم الحلول التقنية التي تقدمها FTTR إلى حلول P2P وحلول P2MP.

1)حل P2P

يعتمد حل P2P على تقنية Ethernet، ويتم توصيل المودم البصري الرئيسي وكل مودم ضوئي تابع من خلال ألياف ضوئية. تم تجهيز المودم البصري الرئيسي بشكل عام بـ 4 وحدات بصرية أحادية النواة وثنائية الاتجاه، ويمكنه توصيل ما يصل إلى 4 أجهزة مودم بصرية تابعة. بالمقارنة مع حل المتتالية لجهاز التوجيه، فإن أكبر تغيير في هذا الحل هو تغيير واجهة RJ45 المتتالية إلى واجهة بصرية، بحيث يمكن استخدام نقل الألياف الضوئية بين أجهزة التوجيه الرئيسية والتابعة. وهذه التكنولوجيا سهلة التنفيذ ومنخفضة التكلفة، ولكن قدراتها التوسعية محدودة.

2)حل P2MP

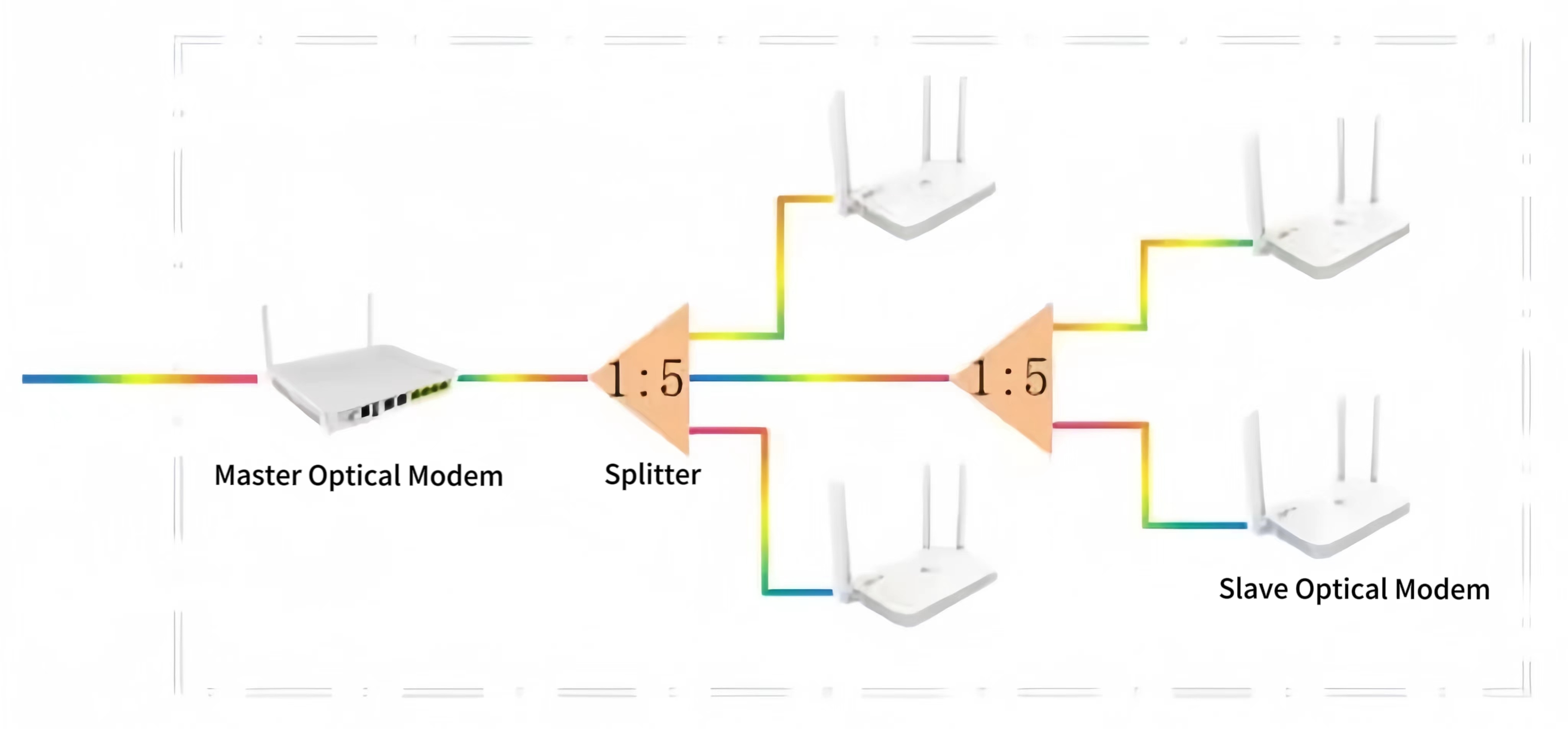

يعتمد حل P2MP على تقنية GPON. المودم البصري الرئيسي يعادل جهاز OLT صغير، والوحدة الضوئية المكونة هي وحدة بصرية من الفئة B+ شائعة في GPON؛ المودم البصري التابع هو المودم البصري WiFi 6 Gigabit المستخدم حاليًا بواسطة GPON. يتم استخدام مقسم بصري بنسبة 1:5 في ODN بين المودم البصري الرئيسي والتابع. يمكن تقسيم جهاز التقسيم على مراحل متعددة لدعم الوصول إلى ما يصل إلى 16 مودمًا ضوئيًا تابعًا.

ال 1:5 بصري الخائن يعتمد نسبة شعاع غير متساوية. تبلغ خسارة الإدراج بين منفذ الإدخال ومنفذ التتالي حوالي 2.0 ديسيبل، وتبلغ خسارة الإدراج بين منفذ الإدخال ومنفذ الإخراج حوالي 15.4 ديسيبل. كل الخائن يحتوي على منفذ إدخال واحد، ومنفذ متتالي واحد، و4 منافذ إخراج، ويمكن لكل منفذ إخراج الاتصال بمودم ضوئي تابع واحد.

3)مقارنة بين P2P وP2MP

يعتبر حل P2P بسيطًا ورخيصًا من الناحية الفنية. على الرغم من أن عدد أجهزة المودم الضوئية الثانوية المدعومة صغير، فإنه انطلاقًا من مستخدمي FTTR المثبتين حاليًا، فإن الغالبية العظمى من المستخدمين لديهم أقل من 4 أجهزة مودم بصرية ثانوية. لذلك، يمكن أن يلبي حل P2P احتياجات المستخدم بشكل أساسي.

يستخدم P2MP تقنية GPON، مما يوفر نشر الألياف الضوئية. وهو يدعم عددًا كبيرًا من أجهزة المودم الضوئية التابعة، كما أنه من السهل جدًا إضافة أو إزالة أجهزة المودم الضوئية التابعة. على الرغم من أن المودم البصري الرئيسي مكلف نسبيًا، بسبب بعض العوائق التقنية وسهولة التشغيل والصيانة والإدارة، فقد أصبح الحل الرئيسي الذي يروج له كبار مصنعي ومشغلي المعدات.

من بين الحلين التقنيين لـ FTTR، سيصبح P2MP في النهاية الحل السائد. ويمكن أيضًا استخدام قدرة الوصول القوية لهذا الحل في الشبكات الداخلية للمؤسسات الصغيرة ومتناهية الصغر، بالإضافة إلى إمكانية الوصول لمجموعات أكبر من المستخدمين مثل الفنادق والمطاعم ومراكز التسوق ومحلات السوبر ماركت. في هذا الحل، يمكن أيضًا استخدام الطريقة المتتالية متعددة المراحل للمقسمات الضوئية ذات النسبة غير المتساوية 1:5 في سيناريوهات الوصول منخفضة الكثافة مثل المناطق الريفية. نحن نتطلع إلى مجموعة واسعة من تطبيقات تقنية FTTR المعتمدة على P2MP.
