ما هو النطاق الطبيعي لفقد التوهين البصري للنطاق العريض؟

بالنسبة للنطاق العريض للألياف الضوئية العادية، فإن النطاق المثالي لتوهين الضوء هو -20 ديسيبل ميلي واط إلى -25 ديسيبل ميلي واط. إذا كانت السرعة 200 متر، فيجب أن يكون توهين الضوء أقل من -25 ديسيبل ميلي واط. عندما يكون توهين الضوء -27dBm، يمكن أن تصل السرعة القصوى إلى 100M فقط. دبليوhen -28dBm، يمكن أن تصل السرعة القصوى إلى 50M فقط.

1.ما هو توهين الضوء؟

يشير اضمحلال الضوء عمومًا إلى تدفقه الضوئي. عند شحن سطح الأسطوانة الحساسة للضوء، حيث تتراكم الشحنة على سطح الأسطوانة الحساسة للضوء، تستمر الإمكانات في الزيادة، وتصل أخيرًا إلى إمكانات 'التشبع'، وهي أعلى إمكانات. سوف تنخفض إمكانات السطح مع مرور الوقت. بشكل عام، الإمكانية أثناء التشغيل أقل من هذه الإمكانية. وتسمى عملية تناقص هذا الإمكان بشكل طبيعي مع مرور الوقت بعملية 'الاضمحلال المظلم'. عندما يتم مسح الأسطوانة الحساسة ضوئيًا وكشفها، فإن إمكانات المنطقة المظلمة لا تزال في عملية الاضمحلال الداكن؛ تزداد كثافة الناقل في الطبقة الموصلة للضوء في منطقة الضوء بسرعة، وترتفع الموصلية بسرعة، وتشكل جهدًا موصلًا ضوئيًا، وتختفي الشحنة بسرعة، كما تنخفض إمكانات سطح الموصل الضوئي بسرعة. أطلق عليه اسم 'انحلال الضوء'.

2.أسباب ضعف الألياف الضوئية

أ. فقدان الامتصاص: سيتم امتصاص الإشارة الضوئية المرسلة في الألياف الضوئية بواسطة مادة الألياف الضوئية، مما يتسبب في التوهين.

ب. فقدان التشتت: تؤدي العيوب أو الشوائب الصغيرة في الألياف الضوئية إلى تشتيت الإشارة الضوئية في الألياف الضوئية، مما يتسبب في التوهين.

ج. فقدان الانحناء البصري: عندما تنحني الألياف الضوئية، سيتم تخفيف الإشارة الضوئية في الألياف الضوئية بسبب تغير زاوية الانكسار.

د. الخسارة في واجهة الكسوة الأساسية: ستنعكس الإشارة الضوئية في الألياف الضوئية على واجهة الكسوة الأساسية، مما يؤدي إلى التوهين.

ه. فقدان عدم التماثل الأساسي: عندما يكون قلب الألياف غير متماثل، ستنحرف الإشارة الضوئية، مما يؤدي إلى التوهين.

و. تأثير درجة حرارة الألياف الضوئية على التوهين: ستتسبب التغيرات في درجة حرارة الألياف الضوئية في حدوث تغيرات في معامل التمدد الخطي لمادة الألياف الضوئية، مما يؤدي إلى توهين الإشارة الضوئية.

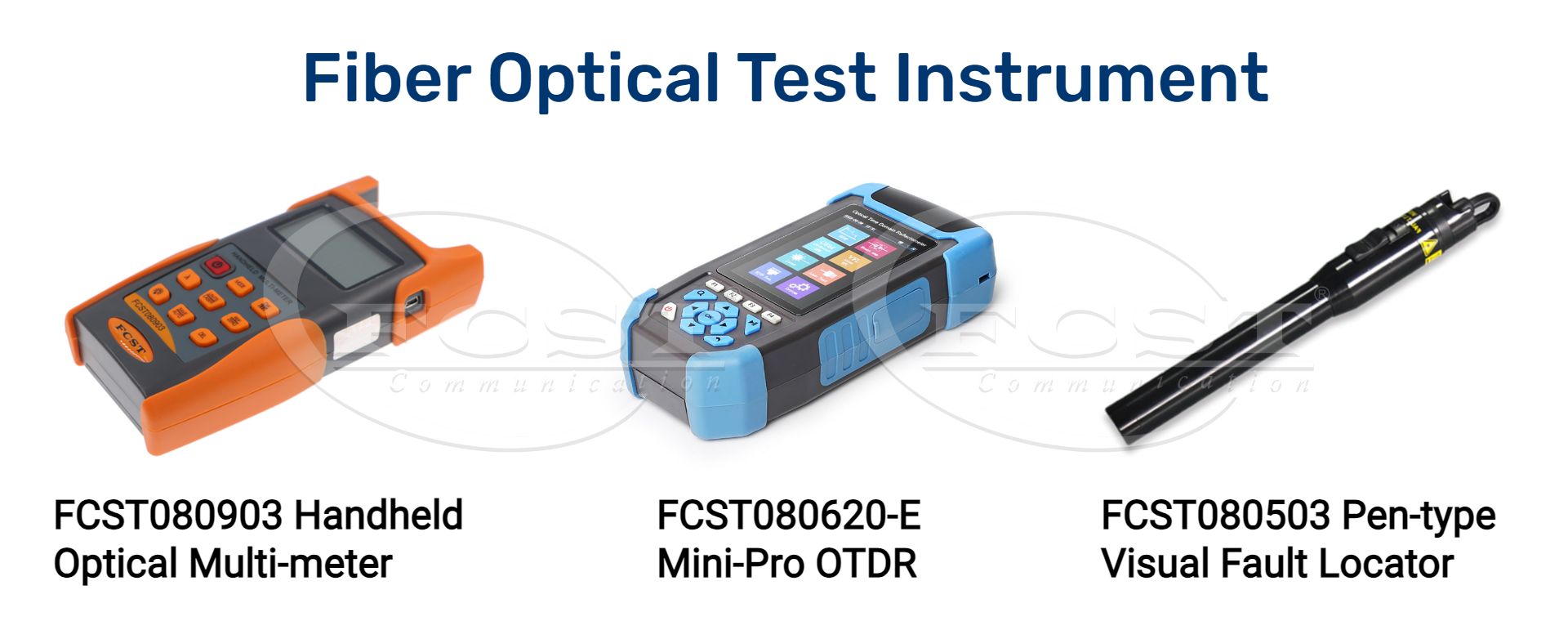

عند إجراء اختبار توهين الألياف الضوئية، تشمل أدوات الاختبار التي نستخدمها بشكل عام مقياس الطاقة الضوئية, أوتدر، و محدد الخطأ البصري.

3.كيفية حساب الخسارة البصرية?

1)ODN محاسبة التوهين الكاملة للعملية:

يقوم الاختبار بحساب مؤشرات الإرسال وفق طريقة القيمة الأسوأ. يجب أن تستوفي مسافة الإرسال بين EPON OLT وONU الصيغة التالية:

معامل اضمحلال الألياف الضوئية*مسافة الإرسال+فقدان قابس الفاصل البصري+رقم رأس توصيل النشاط*الخسارة+توازن اضمحلال خط الكابل البصري ≤ تسمح نقطة EPON R/sS/R بأقصى قدر من الاضمحلال.

2)نطاق نقطة الاضمحلال EPON R/SS/R:

منفذ OLT PON يرسل طاقة الضوء 2dBm~ 7dBmحساسية استقبال الضوء هي -27dBm;

ONU تنبعث منها طاقة ضوئية -1dبم~ 4dBmحساسية استقبال الضوء هي -24dBm;

بالنظر إلى تكلفة القناة الضوئية البالغة 1 ديسيبل، فإن الحد الأقصى لاضمحلال نظام EPON R/SS/R هو 25dب من جامعة الأمم المتحدة-أولت 1310nm, 25 ديسيبل سf أولت-أونو 1490 نانومتر.

3)معامل تسوس ألياف الألياف (بما في ذلك الثابت الثابت sالربطlOSS):

(ONU-أولت، 1310nم): 0.4 dب/كم

(OLT-ONU، 1490 نانومتر): 0.3 دB/ كم

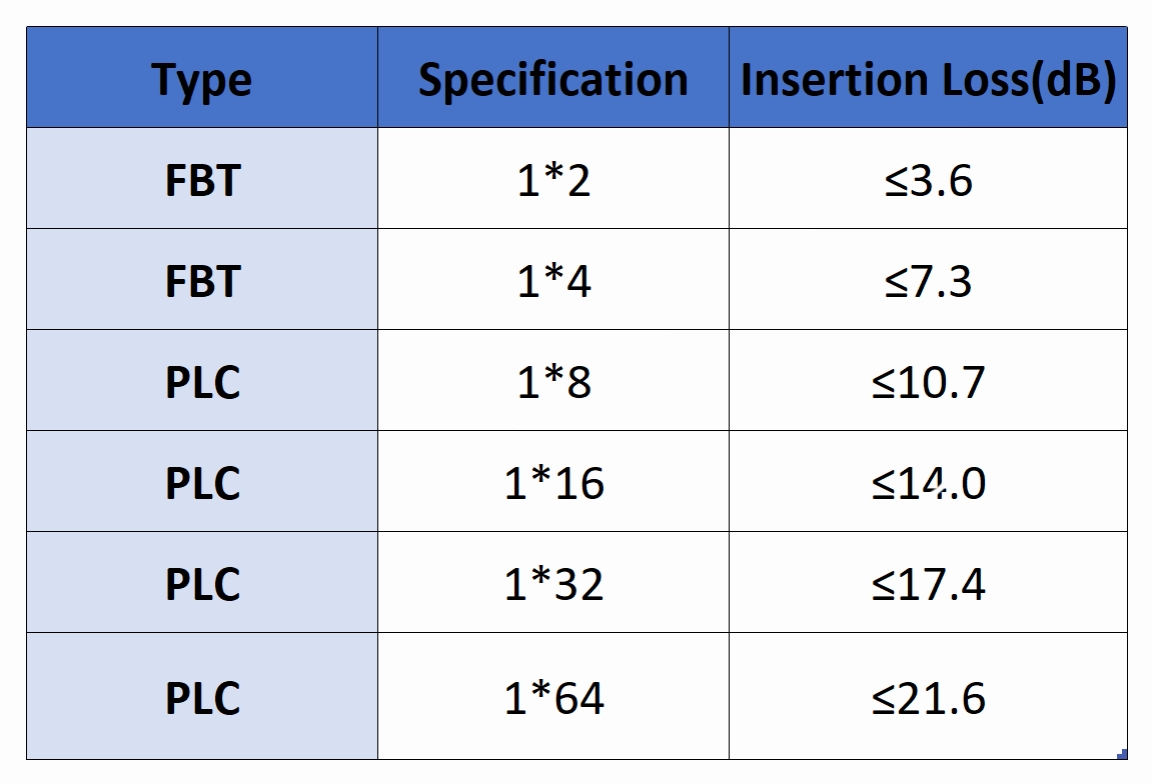

4)القيمة النموذجية لل sالتقسيم iأدخلفقدان الأيونات (التفريغ بشكل موحد، عدم فقدان الموصل)

5)فقدان رأس اتصال النشاط: كل منهما نشاط فقدان اتصال الموصل هو 0.5ديسيبل.

6)غنية بخط الكابلات الضوئية:

مسافة الإرسال ≤5 كم، خذ 2dB

مسافة الإرسال ≤10 كم، خذ 2 ~ 3 ديسيبل

مسافة الإرسال> 10 كم، خذ 3dB
