ما هو بكالوريوس EN-124؟

نوضح المعيار وراء الأغطية والشبكات المصنفة من A15 إلى F900 في المجموعات من 1 إلى 6. بموجب BS EN 124:2015، يتم تصنيف أغطية غرف التفتيش وأغطية الوصول وشبكات الأخدود بواسطة تطبيقات تحميل مختلفة، تتراوح من الفئة A15 حتى F900. كل تطبيق تحميل له معنى محدد ومن المهم جدًا اختيار التطبيق الصحيح، وإلا، إذا كان التحميل خاطئًا، فلن تدوم الأغطية أو الشبكات وقد تصبح خطيرة.

إن تطبيقات التحميل هي أول ما يجب عليك مراعاته عند شراء أغطية غرف التفتيش، أو أغطية الوصول، أو شبكات المجاري، لضمان اختيارك المناسب. ولكن ما هو BS EN 124 وكيف يساعدك على اختيار المنتج المناسب؟

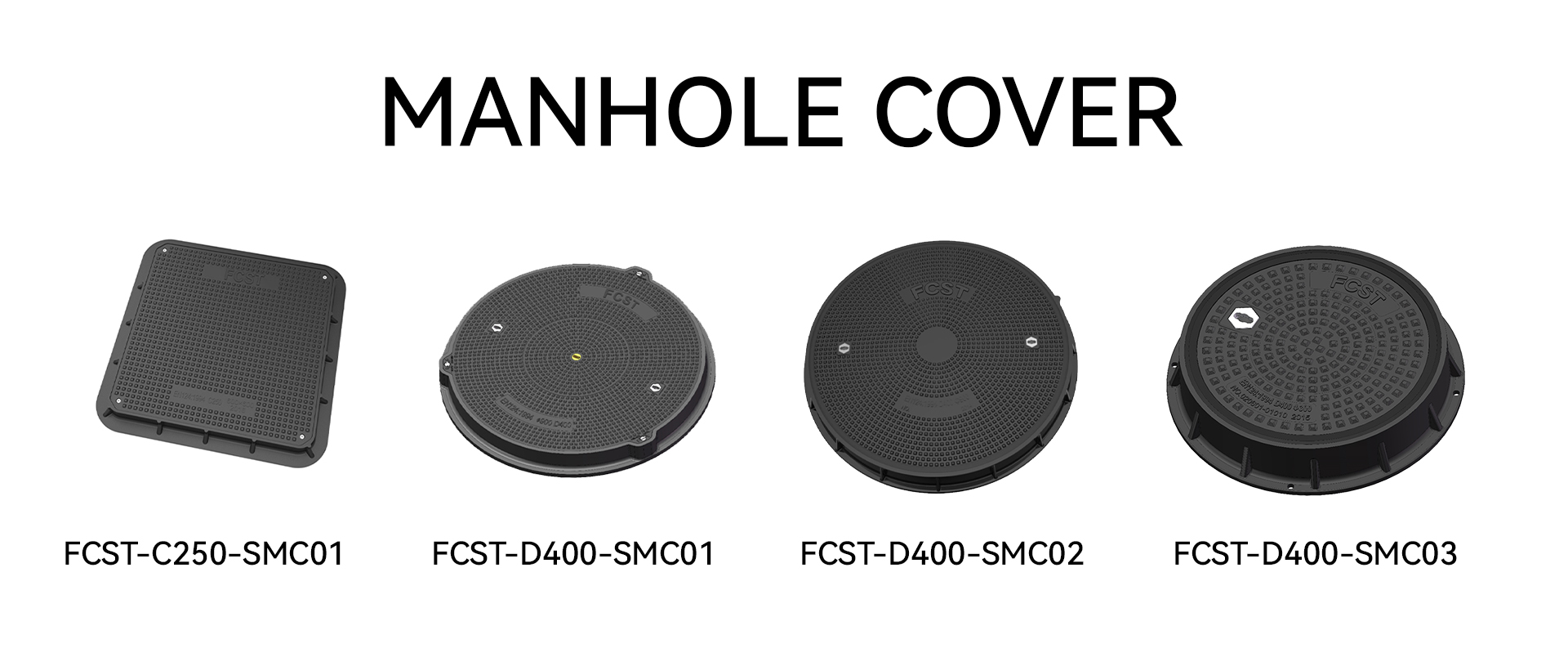

الشكل 1 - غطاء فتحة التفتيش

BS EN 124 التاريخ والتعاريف

حلت BS EN 124 (قمم المجاري وقمم غرف التفتيش لمناطق المركبات والمشاة) محل BS 497:1976 مواصفات أغطية غرف التفتيش وشبكات مجاري الطرق وإطاراتها لأغراض الصرف الصحي في عام 1994، وتم تحديثها لتصبح BS EN 124:2015. إن الاعتماد البريطاني للمعيار الأوروبي للأغطية والشبكات هو الذي يفصل المنتجات إلى عدد من الفئات بناءً على اختبار الحمل الثابت، ويجمع أيضًا المواقع التي يجب تثبيت كل فئة فيها (والحد الأدنى للفئة التي يجب استخدامها في كل منها). تم إنتاجه ونشره من قبل مجموعة BSI.

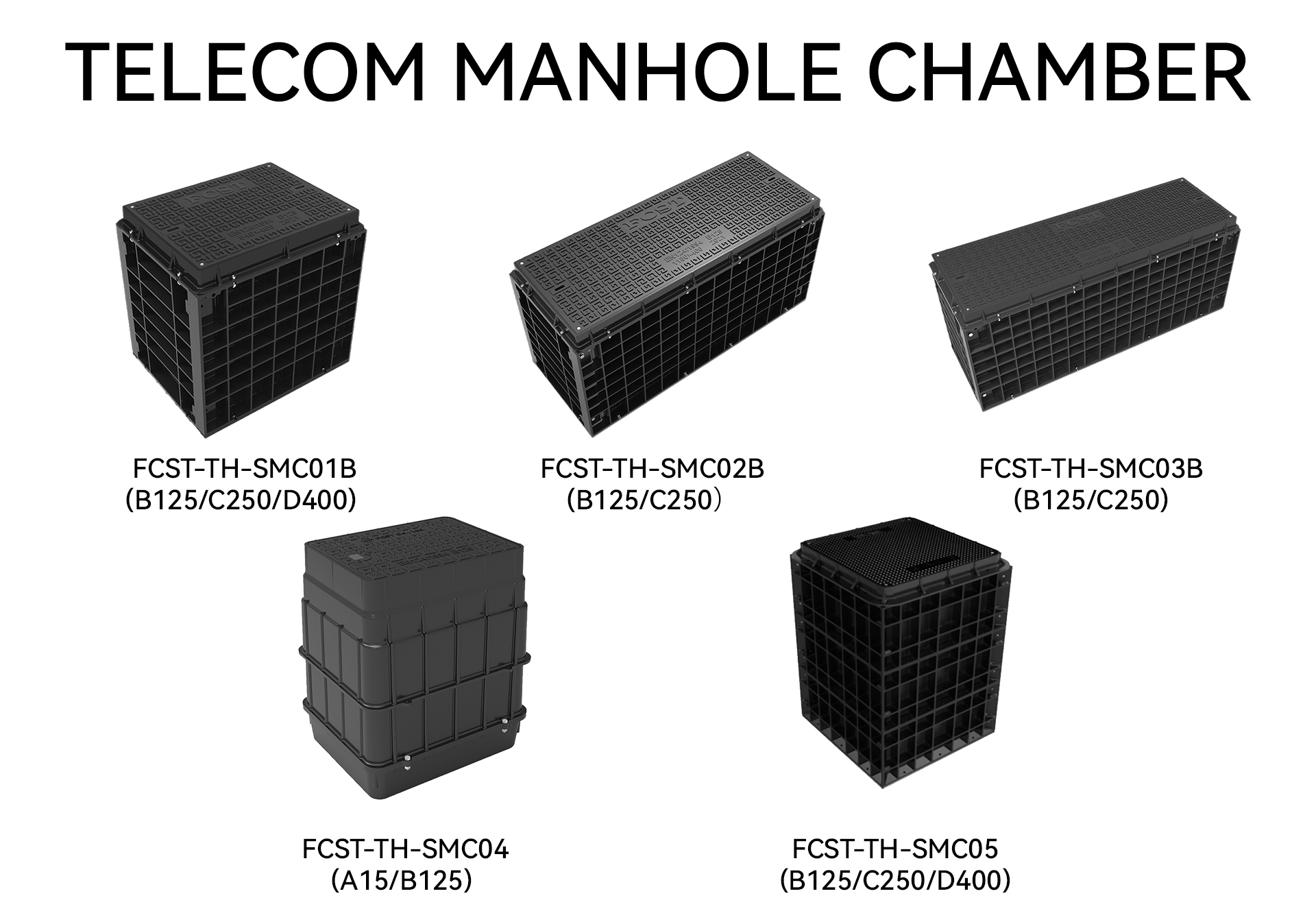

FIG2-غرفة التفتيش للاتصالات

ينقسم المعيار إلى جزء عام واحد وخمسة أجزاء خاصة بالمواد، ويدخل المنتجات المصنوعة من مواد مختلفة في نطاق BS EN 124.

BS EN 124-1:2015 — التعاريف والتصنيف والمبادئ العامة للتصميم ومتطلبات الأداء وطرق الاختبار:

BS EN 124-2:2015 - قمم الأخاديد وقمم غرف التفتيش مصنوعة من الحديد الزهر.

BS EN 124-3:2015 - قمم الأخاديد وقمم غرف التفتيش مصنوعة من الفولاذ أو سبائك الألومنيوم.

BS EN 124-4:2015 - قمم الأخاديد وقمم غرف التفتيش مصنوعة من الخرسانة المسلحة بالفولاذ.

BS EN 124-5:2015 - قمم الأخاديد وقمم غرف التفتيش مصنوعة من مواد مركبة.

BS EN 124-6:2015 — قمم الأخاديد وقمم غرف التفتيش مصنوعة من مادة البولي بروبيلين (PP)، أو البولي إيثيلين (PE) أو كلوريد البوليفينيل غير الملدن (PVC-U).

مجموعات وفصول BS EN 124

لنبدأ بالنظر إلى المجموعات التي يستخدمها BS EN 124 لتصنيف المجالات التي يمكن استخدام الأغطية فيها. وتتراوح هذه من المجموعة 1، التي تمثل البيئات الأقل تطلبًا، إلى المجموعة 6 التي تمثل البيئات الأكثر تطلبًا.

المجموعة 1 - المناطق التي يُسمح للمشاة فقط بالوصول إليها.

المجموعة 2 — مواقف السيارات ومناطق المشاة حيث من المحتمل فقط وصول المركبات من حين لآخر (بما في ذلك الممرات).

المجموعة 3 - مواقف السيارات والساحات الأمامية والمواقع الصناعية والمناطق ذات حركة المرور البطيئة. أيضًا في مواقع الطرق السريعة التي تصل إلى 500 ملم من الرصيف وحتى 200 ملم من الحافة، باستثناء الطرق السريعة.

المجموعة 4 — المناطق التي يمكن للسيارات والشاحنات الوصول إليها، بما في ذلك الممرات والأكتاف ومناطق المشاة.

المجموعة 5 - المناطق التي يتم فيها فرض أحمال عالية على العجلات، مثل مناطق التحميل أو الأرصفة أو أرصفة الطائرات.

المجموعة 6 - المناطق التي يتم فيها فرض أحمال عجلات عالية بشكل خاص مثل أرصفة الطائرات.

قم بعد ذلك بالتصنيف إلى الفئات التي BS EN 124 لتقييم إمكانيات التحميل الثابت للغطاء، والتي تتراوح من A15 إلى F900.

الفئة A15 - أغطية وشبكات قادرة على تحمل حمل اختبار 15 كيلو نيوتن.

الفئة B125 - أغطية وشبكات قادرة على تحمل حمل اختبار 125 كيلو نيوتن.

فئة C250 - أغطية وشبكات قادرة على تحمل حمل اختبار 250 كيلو نيوتن.

الفئة D400 - أغطية وشبكات قادرة على تحمل حمل اختبار 400 كيلو نيوتن.

فئة E600 - أغطية وشبكات قادرة على تحمل حمل اختبار 600 كيلو نيوتن.

فئة F900 - أغطية وشبكات قادرة على تحمل حمل اختبار 900 كيلو نيوتن.

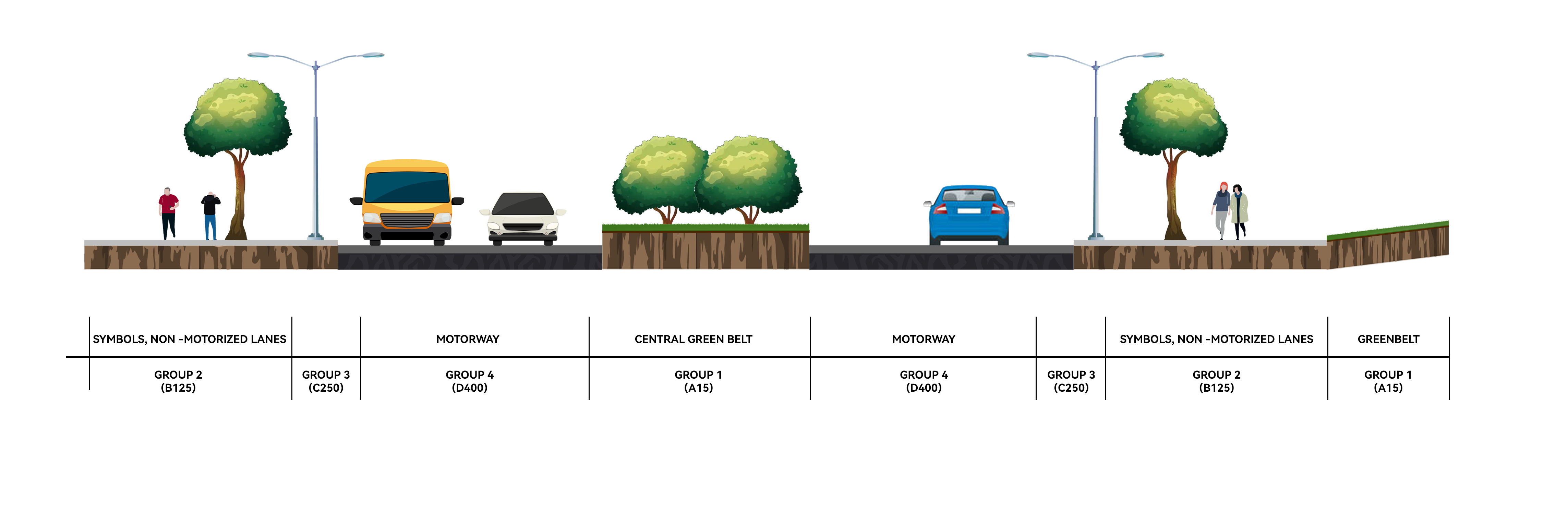

FIG3-الرسم التخطيطي للتطبيق

تتم مطابقة الفصول الدراسية مع مجموعتها المناسبة لإعطاء الحد الأدنى الموصى به من التصنيف لكل مجموعة.

مناطق التثبيت ومقارنات BS 497 للإرشاد فقط.

غرفة فتحة الاتصالات وغطاء فتحة

تحتوي غرفة التفتيش وغطاء فتحة الاتصالات التي تنتجها FCST على مواد خام تتكون من مواد مركبة SMC. تتكون المواد الخام الرئيسية من SMC، والراتنجات غير المشبعة، والمواد المضافة منخفضة الانكماش، والحشوات والمواد المضافة المختلفة. يتمتع SMC بمزايا الأداء الكهربائي الفائق، ومقاومة التآكل، وجودة الضوء، والتصميم الهندسي السهل والمرن، وما إلى ذلك. ويمكن مقارنة خواصه الميكانيكية ببعض المواد المعدنية. تم الكشف على العينات المقدمة من قبل المركز الوطني لمراقبة الجودة واختبار هندسة البناء وحصلت على شهادة الاختبار.

الشكل 4 - شهادة اختبار تحمل غطاء فتحة التفتيش
