مبدأ العمل للفاصل البصري

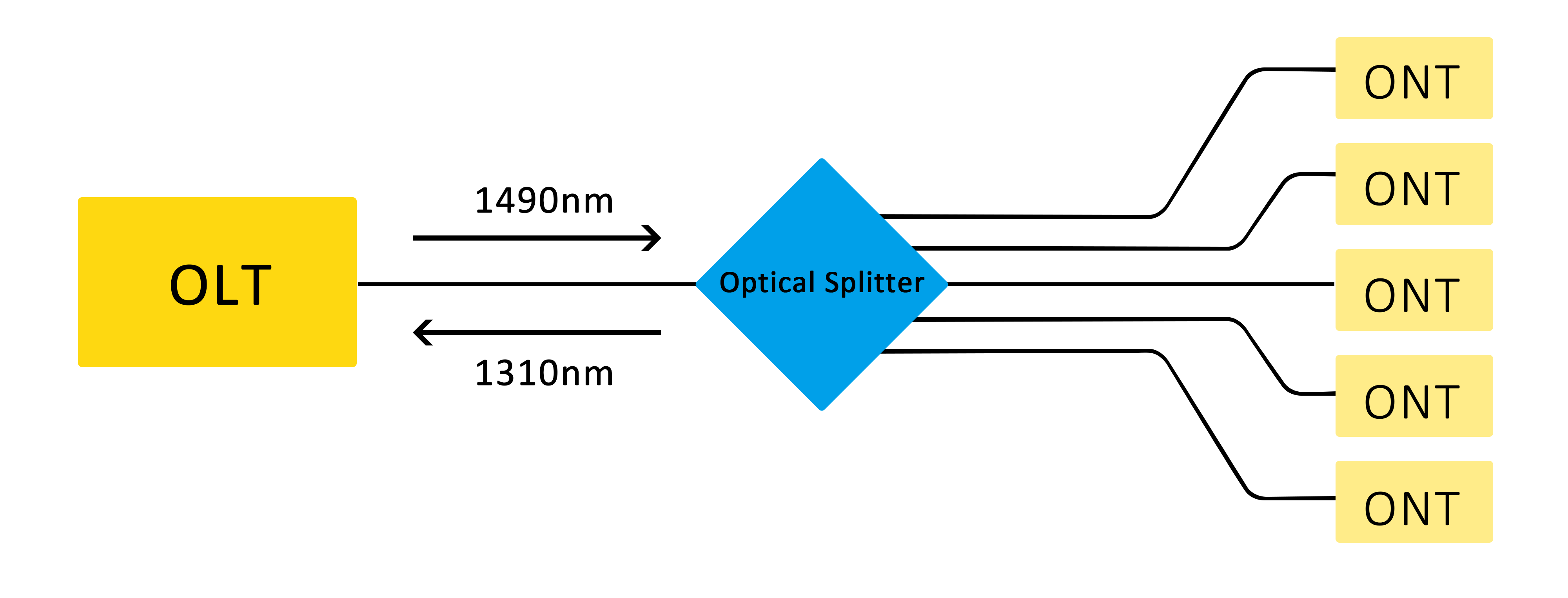

الفاصل البصري هو جهاز سلبي أساسي في نظام FTTH. الفاصل البصري ، والذي يُطلق عليه أيضًا مقسم الشعاع البصري، هو جهاز توزيع طاقة ضوئي متكامل للدليل الموجي يمكنه تقسيم الإشارة الضوئية المدخلة إلى إشارتين ضوئيتين أو أكثر للخرج، ويتم توزيع طاقة الإدخال الضوئية بالتساوي على جميع منافذ الإخراج. على سبيل المثال، يمكن للمقسم البصري بنسبة تقسيم 1:4 أن يقسم الإشارة الضوئية إلى أربعة أجزاء وينقلها في أربع قنوات مختلفة. في الوقت الحاضر، تكون نسبة تقسيم جهاز التقسيم البصري بشكل عام 1:N أو 2:N، مثل 1:4، 1:8، 1:16، 1:32، 1:64، 1:128، 2:2، 2: 4، 2:8، 2:16، 2:32، 2:64. اليوم، تُستخدم المقسمات الضوئية على نطاق واسع في الشبكات الضوئية المنفعلة (مثل EPON وGPON وBPON و FTTX وFTTH وما إلى ذلك) وتلعب دورًا مهمًا.

مبدأ العمل

عندما تنقل الألياف أحادية الوضع إشارة ضوئية، لا تتركز الطاقة الضوئية بشكل كامل في القلب لتنتشر، ويتم نشر كمية صغيرة من خلال الكسوة القريبة من القلب. على مسافة قريبة، يمكن لمجال وضع الضوء المنقول في ليف واحد أن يدخل إلى ليف آخر، ويتم إعادة توزيع الإشارة الضوئية في الليفين.

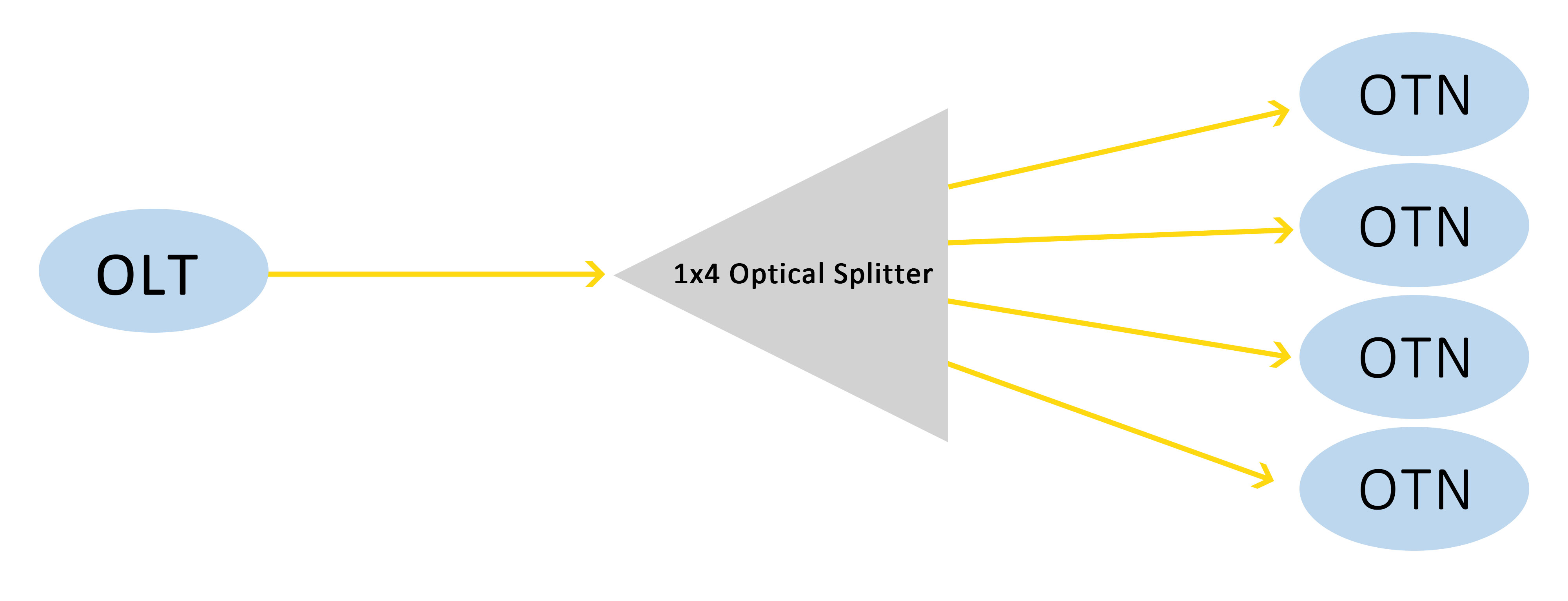

على سبيل المثال، يمكن للمقسم البصري 1x4 توزيع الإشارة الضوئية في ألياف ضوئية واحدة إلى أربعة ألياف ضوئية بنسب متساوية. في الواقع، بعبارات بسيطة، يتم توزيع النطاق الترددي بسرعة 1000 ميجابت في الثانية بالتساوي على أربع أسر، ويمكن لكل أسرة استخدام شبكة ذات نطاق ترددي يبلغ 250 ميجابت في الثانية.
