لقد تم استخدام معيار Telcordia GR ذو العالمية والتطبيق العملي على نطاق واسع في صناعات الاتصالات العالمية. لديها عدة فئات محددة مصممة لموصلات الألياف الضوئية مثل معيار Telcordia GR-326 للموصلات الضوئية أحادية الوضع، ومعيار Telcordia GR-1435 للموصلات الضوئية متعددة الأوضاع، ومعيار Telcordia GR-1081 لموصلات الألياف الضوئية القابلة للتركيب في الميدان، وTelcordia GR-2923 لـ موصل الألياف الضوئية منتجات التنظيف، إلخ. من بينها، معيار Telcordia GR-326 الذي يتم تطبيقه على موصلات الألياف أحادية الوضع وتجميعات التوصيل هو الأكثر استخدامًا. ستكشف هذه المقالة النقاب الغامض لمعيار Telcordia GR-326.
Telcordia GR-326 الخلفيات والأساسيات القياسية
تم إنشاء GR-326-CORE في البداية بواسطة شركة Bellcore (Bell Communications Research, Inc.). في عام 1999، أعيدت تسمية Bellcore رسميًا باسم Telcordia Technologies، واستحوذت شركة Ericsson على Telcordia في عام 2012. وقد تمت مراجعة معيار Telcordia GR-326 ('المتطلبات العامة للموصلات الضوئية أحادية الوضع وتجميعات التوصيل') وتحسينه خلال فترة وقت. تم إصدار ما مجموعه أربعة إصدارات من GR-326 بالتتابع، وتم طرح الإصدار 4 الحالي في فبراير 2010. ويحدد الإصدار 4 أحدث متطلبات الموصلات المستخدمة لربط الألياف الضوئية أحادية الوضع وتجميعات التوصيل المصنوعة باستخدام مثل هذه الموصلات.
تم تقديم المعلومات الأساسية التالية لتقديم مقدمة مختصرة عن معيار GR-326:
l التعريف: يعتبر المعيار الأكثر اكتمالا وصرامة لموصلات الألياف الضوئية ذات الوضع الواحد. تحدد الوثيقة القياسية Telcordia GR-326 وجهة نظر Telcordia للمتطلبات الفنية العامة والخصائص المطلوبة للموصلات المستخدمة لربط الألياف الضوئية أحادية الوضع، ولمجموعات العبور المصنوعة باستخدام هذه الموصلات.
l النطاق: خصيصًا للموصلات ذات الوضع الفردي وتجميعات التوصيل.
l الجمهور المستهدف: مخصص للمستخدمين أو المشترين والمصنعين أو الموردين أو البائعين لموصلات الألياف الضوئية أحادية الوضع وتجميعات التوصيل.
l التصنيفات: المتطلبات العامة; متطلبات الأداء؛ اختبار عمر الخدمة؛ اختبار عمر الخدمة الممتد؛ برنامج ضمان الموثوقية.
مقدمة عن اختبارات موصل Telcordia GR-326 القياسية
يغطي اختبار GR-362 القياسي فئتين: اختبار عمر الخدمة واختبارات عمر الخدمة الممتدة. تم تصميم الأول لمحاكاة الضغوط التي قد يتعرض لها الموصل خلال حياته، والتي تنقسم إلى قسمين - الاختبارات البيئية والاختبارات الميكانيكية. وسيتعرض الأخير لمجموعة متنوعة من البيئات، بما في ذلك الاختبارات البيئية الإضافية واختبارات التعرض.
اختبار عمر الخدمة
تم اعتماد الاختبارات البيئية للتأكد من أن مجموعات العبور ستتحمل التعرض لدرجة حرارة 85 درجة مئوية أو تقلبات درجات الحرارة التي تصل إلى 125 درجة مئوية وتسريع تأثيرات التقادم على مجموعات العبور، والتي تشمل ستة أجزاء:
اختبار العمر الحراري
المحتوى: محاكاة وتسريع العمليات التي قد تحدث أثناء شحن المنتج وتخزينه.
المتطلبات: تتعرض الموصلات لدرجة حرارة 85 درجة مئوية مع رطوبة غير قابلة للتحكم لمدة 7 أيام.
اختبار الدورة الحرارية
المحتوى: اجعل درجة الحرارة تتقلب على نطاق واسع — الحرارة والبرودة الشديدتين، وقم بتطبيق ضغوط وإجهادات شديدة على العينة للتحقق مما إذا كانت مؤهلة أم لا.
المتطلبات: تعليق درجة الحرارة المحيطة للموصل بمقدار 115 درجة مئوية (75 درجة مئوية إلى -40 درجة مئوية) على مدار ثلاث ساعات.

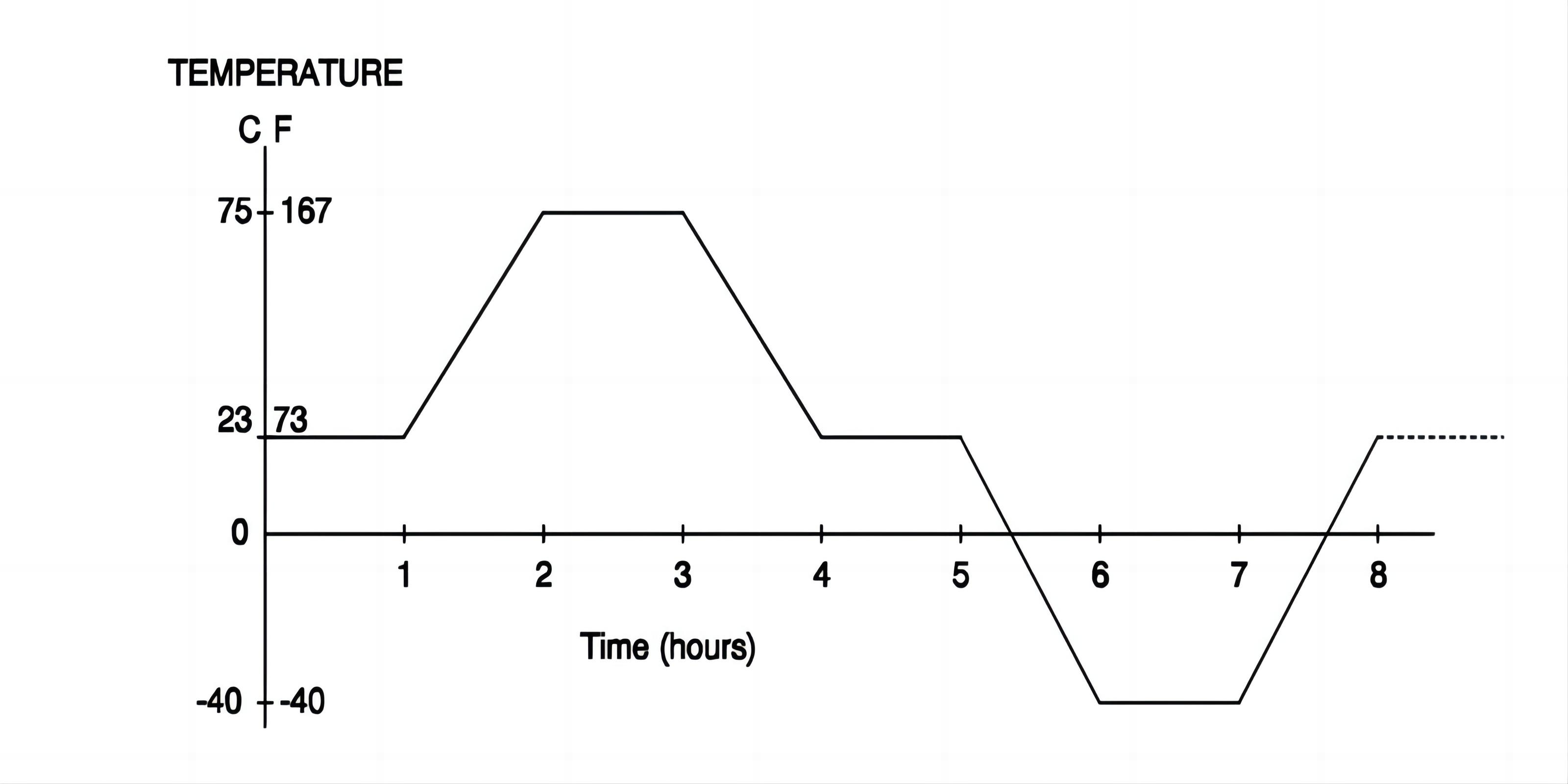

الشكل 1-اختبار الدورة الحرارية
اختبار الشيخوخة الرطوبة
المحتوى: إدخال الرطوبة في موصل وتحديد تأثير الرطوبة على العينات.
المتطلبات: ضبط درجة الحرارة المرتفعة على 75 درجة مئوية لمدة 168 ساعة (7 أيام) بينما تتعرض الموصلات إلى 95% رطوبة نسبية.
اختبار ركوب الدراجات للرطوبة/التكثيف
المحتوى: لفحص تأثير الماء على الموصل عند حدوث انتقال سريع في الرطوبة. إذا تجمدت جزيئات الماء أو تبخرت داخل مجموعات الموصلات، فقد يتم الكشف عن مشكلة 'الفجوات' في الاتصال المادي بين الموصلات داخل المحول.
المتطلبات: دورة درجة الحرارة من -10 درجة مئوية إلى +65 درجة مئوية مع رطوبة نسبية 90%-100% لمدة 168 ساعة (7 أيام) من 14 دورة.

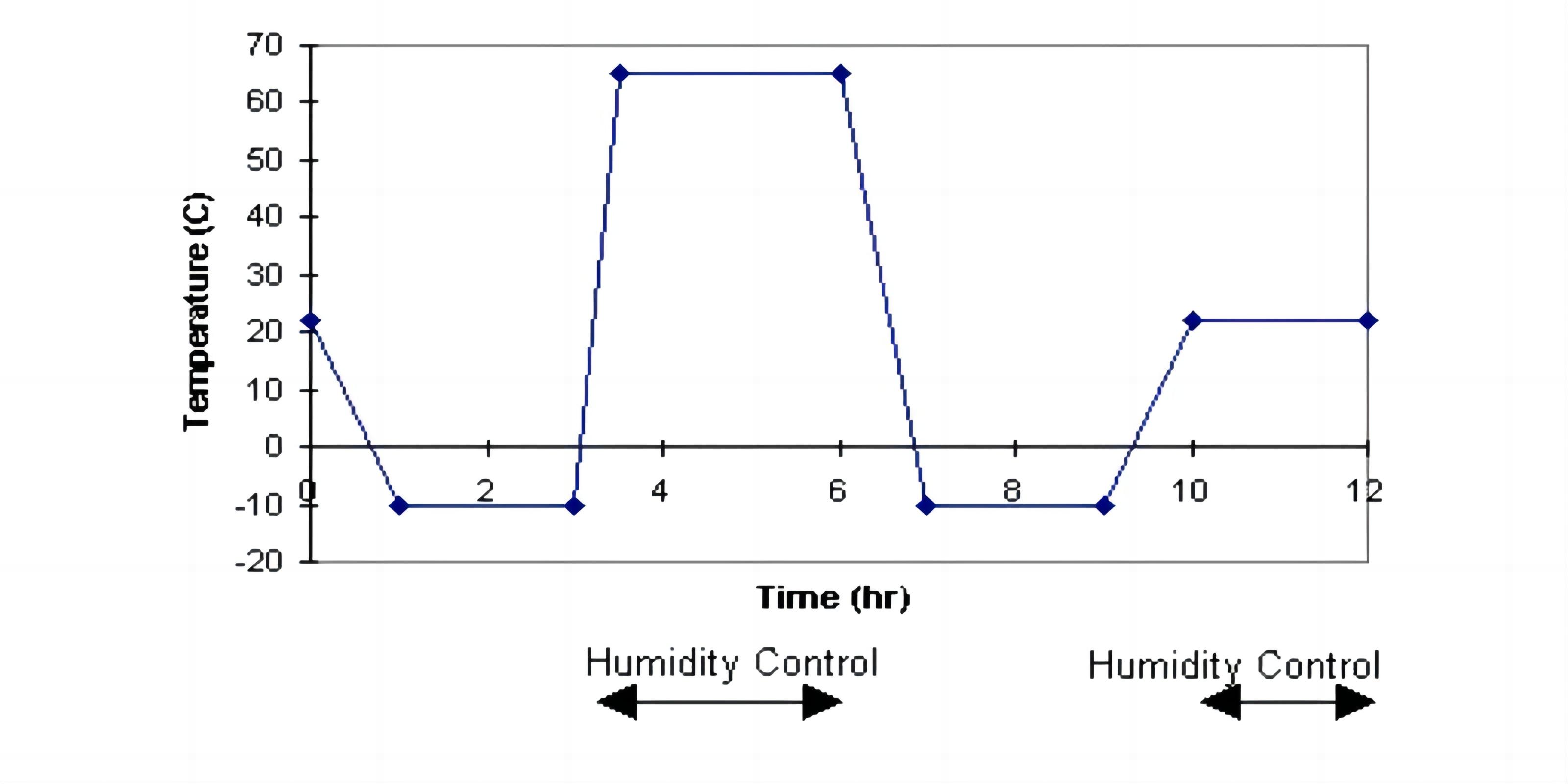

الشكل 2-اختبار ركوب الدراجات للرطوبة/التكثيف
اختبار خطوة الجفاف
المحتوى: قبل المرحلة الأخيرة من الاختبارات البيئية. لإزالة أي رطوبة قد تبقى من اختبار دورة الرطوبة/التكثيف الذي تم إجراؤه مسبقًا.
المتطلبات: خطوة تجفيف عند 75 درجة مئوية لمدة 24 ساعة (يوم واحد) قبل تنفيذ الدورة الحرارية بعد التكثيف.
اختبار الدورة الحرارية بعد التكثيف
المحتوى: مشابه للدورة الحرارية التي تم إجراؤها سابقًا. غالبًا ما يتم الكشف عن التغييرات التي قد تحدث في الموصل أثناء دورة الرطوبة/التكثيف بمجرد إزالة التكثيف، ومن المحتمل أن تؤثر هذه التغييرات على فقدان و/أو انعكاس الموصل.
المتطلبات: التصرف بعد خطوة التجفيف.
يجب إجراء الاختبارات الميكانيكية بمجرد اكتمال التعتيق، والتي تشمل عناصر الاختبار التالية:
اختبار الاهتزاز
المحتوى: يتم تركيب مجموعات الموصلات في 'الهزاز'، منفردة أو على دفعات، من أجل فحص ما إذا كانت ترددات الاهتزاز العالية ستؤثر على أداء العينات.
المتطلبات: يتم إجراؤها على ثلاثة محاور لمدة ساعتين، ويكون كل محور بسعة 1.52 ملم مع تردد مستمر من 10 و55 هرتز بمعدل 45 هرتز في الدقيقة.
اختبار المرن
المحتوى: يهدف إلى محاكاة الضغوط الواقعة على الكابل المنتهية والموصل المتزاوج.
المتطلبات: تطبيق حمل قدره 0.9 كجم (يمكن تخفيضه إلى حمل 0.6 كجم للموصلات صغيرة الحجم)، ثم قم بتدوير زاوية ذراع تثبيت الاختبار خلال الدورة التالية: 0°، 90°، 0°، -90°، 0 °، وكرر لمدة 100 دورة. قارن مع القيم العددية قبل وبعد للخسارة والانعكاس.
اختبار تويست
المحتوى: سيتم وضع ضغط دوراني على الألياف، وسيتم اختبار القوة المقترنة بالموصل. مثل اختبار المرن، سيساعد اختبار الالتواء على تحديد نقاط الضعف في عملية الإنهاء - مدى كفاية التجعيد.
المتطلبات: بعد تركيب عينات الاختبار، قم بتطبيق الحمل وفقًا للتعليمات. ثم قم بتدوير دورات الكابستان X حول محور الألياف وعكس الاتجاه وقم بتدوير دورات Y. اعكس الاتجاه مرة أخرى وقم بتدوير الثورات Y. بعد تكرار إجراء تطبيق الحمل، تسع مرات، سيتم الحصول على قياس الخسارة والانعكاس. فيما يلي جدول حول الحمل وعدد اللفات لاختبارات الالتواء.
نوع الوسائط الأول | نوع الوسائط الثاني | نوع الوسائط الثالث | |
تحميل التطبيق | 1.35 كجم (3.0 رطل) | 0.5 كجم (1.1 رطل مطلوب) 0.75 كجم (1.65 رطل هدف) | طن 0.5 كجم (1.1 رطل) |
عدد دورات الثورة X | 2.5 | 1.5 | 1.5 |
عدد دورات الثورة Y | 5 | 3 | 3 |
اختبار الإثبات
المحتوى: يضمن قوة آلية الإغلاق للموصل، وكذلك التجعيد أثناء عملية الإنهاء.
المتطلبات: يتم إجراؤها من خلال اختبارات السحب المستقيم والسحب الجانبي بزاوية 90 درجة للحصول على نتائج قياس الفقد والانعكاس.
TWAL (ناقل الحركة مع الحمل المطبق)
المحتوى: قم بتشديد العينات من خلال تطبيق أوزان مختلفة بزوايا متعددة. تعتمد سلسلة الأوزان المستخدمة على نوع الوسائط الخاصة بالحبل، بالإضافة إلى عامل الشكل.
المتطلبات: يتم عرض أحمال الشد للنقل مع الحمل المطبق في الجدول أدناه:
أحمال الشد للنقل مع الحمل المطبق | |||
نوع الوسائط الأول | |||
حمولة | 0 درجة | 90 درجة | 135 درجة |
0.25 كجم (0.55 رطل) | X | X | X |
0.7 كجم (1.54 رطل) | X | X | |
1.5 كجم (3.3 رطل) | X | X | |
2.0 كجم (4.4 رطل) | X | X | |
نوع الوسائط الثاني | |||
حمولة | 0 درجة | 90 درجة | 135 درجة |
0.25 كجم (0.55 رطل) | X | X | X |
0.7 كجم (1.54 رطل) | X | X | |
نوع الوسائط الثالث | |||
حمولة | 0 درجة | 90 درجة | 135 درجة |
0.25 كجم (0.55 رطل) | X | X | |
0.5 كجم (1.1 رطل) | X | X |
اختبار التأثير
المحتوى: تم إجراؤه للتحقق من عدم تلف الموصلات عند سقوطها.
المتطلبات: يتم تركيب قالب طوب في الجزء السفلي من التركيب، وسيتم إسقاط الموصل من ارتفاع 1.5 متر تقريبًا من الكوكب الأفقي. يتصل الموصل بالطوب، ويتم تكرار العملية 8 مرات.
اختبار المتانة
المحتوى: يتم إجراؤه لمحاكاة الاستخدام المتكرر للموصل للكشف عن مشاكل التصميم أو عيوب المواد في الموصل، مثل أي جزء من آلية الإغلاق الذي قد يكون متوترًا بشدة أو معيبًا بسبب الاستخدام المتكرر.
المتطلبات: إدخال الموصل في المحول بشكل متكرر (200 مرة) على ارتفاعات مختلفة (بالتسلسل 6 قدم، 4.5 قدم، 3 قدم، 3 قدم، 4.5 قدم، و6 قدم) وذلك لمحاكاة ما يفعله المستخدم قد تواجهك في الميدان عند الوقوف أمام حامل الاتصالات.
اختبار عمر الخدمة الممتد
الاختبار غير متسلسل، لذلك ليس هناك أي تأثير تراكمي. تغطي اختبارات التعرض عناصر الاختبار التالية:
اختبار الغبار
الغبار له تأثير كبير على الأداء البصري. الجسيمات التي تلوث الوجه النهائي سوف تمنع الإشارات الضوئية وتؤدي إلى فقدانها. يتضمن هذا الاختبار التعرض المكثف للغبار من جزيئات ذات حجم محدد من أجل فحص ما إذا كان هناك خطر من أن يجد أي جسيم طريقه إلى الوجوه النهائية للطويق.
اختبار الضباب الملحي
تم تصميم اختبار Salt Fog لضمان أداء مجموعة العبور في حاويات خالية من التنفس بالقرب من المحيط، والذي يتضمن تعريض الموصل لتركيز عالٍ من كلوريد الصوديوم (NaCl) على مدى فترة ممتدة. يتم إجراء الاختبار البصري ويتبعه فحص بصري للتأكد من عدم وجود دليل على وجود تآكل على المواد.
اختبار الملوثات المحمولة جوا
تم تصميم اختبار الملوثات المحمولة جواً لضمان الأداء واستقرار المواد للموصلات في التطبيقات الخارجية ذات التركيزات العالية من التلوث. سيتم تعريض الموصلات المتزاوجة وغير المتزاوجة لغازات مختلفة بشكل متكرر لفحصها بصريًا وبصريًا. يتم استخدام مجموعة متنوعة من الغازات المتطايرة في غرفة صغيرة لمدة 20 يومًا لمحاكاة التعرض الطويل لهذه العناصر.
اختبار الغمر/التآكل
لا توجد متطلبات بصرية ولكنها تتضمن غمرًا طويلًا في الماء غير الملوث بدلاً من ذلك. يتم فحص الموصلات المتزاوجة بحثًا عن تشوه الطويق عن طريق قياس نصف قطر الانحناء قبل الاختبار وبعده، ومقارنة القيم، بينما يتم فحص الموصلات غير المتزاوجة بحثًا عن انحلال الألياف، والذي يتضمن التحقق لمعرفة ما إذا كان قلب الألياف لم يتعمق كثيرًا في الألياف الكسوة.
اختبار غمر المياه الجوفية
يهدف إلى التحقق من قدرة المنتج على تحمل التطبيقات تحت الأرض. أثناء الاختبار، يتعرض الموصل لمجموعة متنوعة من المواد الكيميائية الموجودة في معالجة مياه الصرف الصحي والتسميد الزراعي، من بين تطبيقات أخرى، وكذلك في الوسائط البيولوجية. وتشمل هذه المواد الكيميائية الأمونيا والمنظفات والكلور والوقود.
مزيد من الاعتبارات
توقع بعض محللي السوق أن يستمر حجم الاستهلاك العالمي للموصلات في النمو بشكل مطرد بناءً على متوسط بيانات النمو السنوي السابقة. مع زيادة الطلب على الموصلات الضوئية على مستوى العالم، يزداد العرض أيضًا. على الرغم من وضع واحد موصل الألياف الضوئية تعتبر التكنولوجيا ناضجة نسبيًا، وهناك تغييرات يتم إجراؤها على الأداء البصري والتي قد تؤثر على كيفية قياس واختبار موصلات الألياف الضوئية ذات الوضع الواحد. يجب أن تؤخذ في الاعتبار جودة وموثوقية موصلات الألياف الضوئية ومنتجات تجميع كابلات الألياف الضوئية. ويجب التأكد من أن هذه المكونات والإجراءات تلبي متطلبات جميع مواصفات الصناعة ذات الصلة مثل معايير GR-326 المعترف بها دوليًا، وبعض المعايير الأخرى مثل معيار ITU-T L.36. إذا كنت تريد أن تعمل موصلات الألياف الضوئية أحادية الوضع وتجميعات التوصيل بشكل جيد في بيئات محطات الاتصالات، فإن اختيار المنتجات ذات تصنيف Telcordia GR قد يخفف من شكوكك.
الشكل 3-جزء Of Tهو Optical Fiber Aمحول Dcom.isplay
