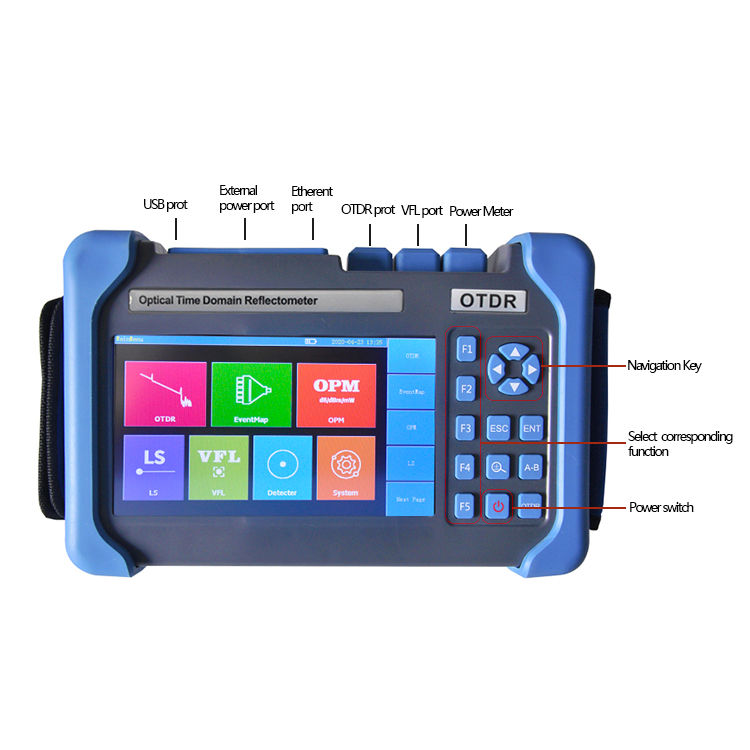

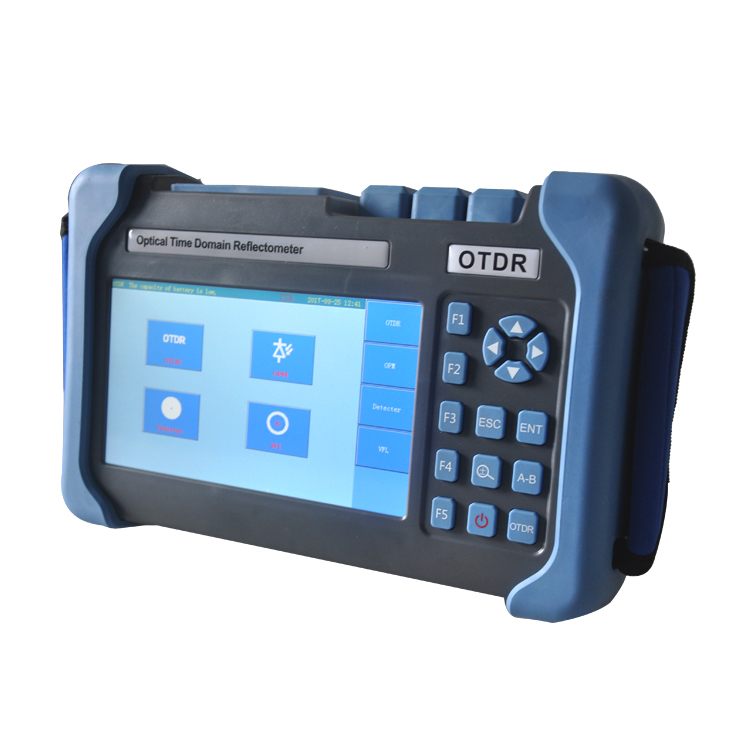

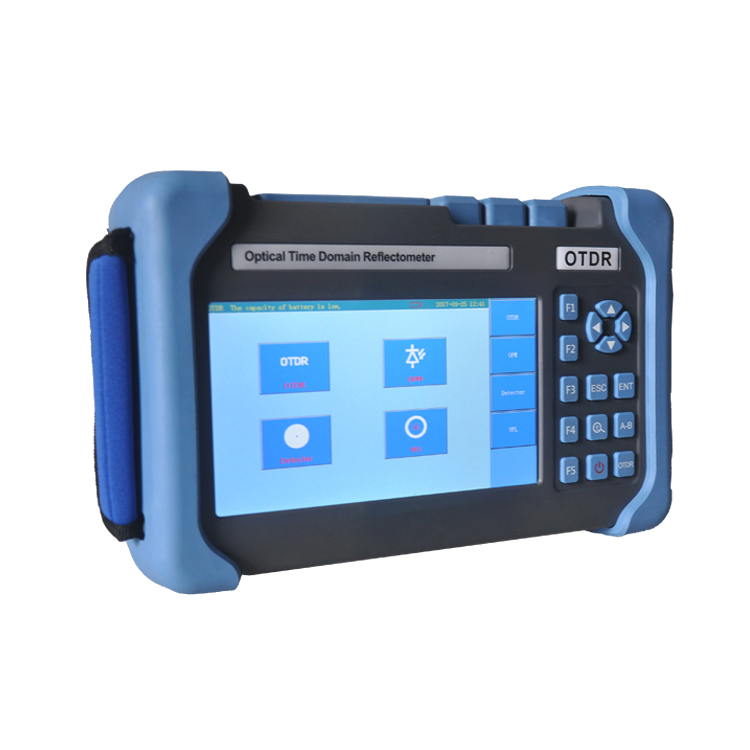

مقياس انعكاس المجال الزمني البصري من سلسلة FCST080607

FCST080607 Series Optical Time Domaintorm مقياس إنعكالة (OTDR) هو متر ذكي من جيل جديد للكشف عن أنظمة اتصالات الألياف. مع تعميم بناء الشبكة البصرية في المدن والبلدبات، يصبح قياس الشبكة البصرية قصيرة وتفريق؛ FCST080607 مصمم خصيصا لهذا النوع من التطبيقات. إنه اقتصادي، حيث يتم تصنيع سلسلة الأداء المعلقة. VCST080607 بالصبر والحذر، بعد المعايير الوطنية للجمع بين الخبرة الغنية والتكنولوجيا الحديثة، مع مراعاة الاختبار الميكانيكية والبصرية الصارمة وضمان الجودة؛ في الاتجاه الآخر، يجعل التصميم الجديد FCST080607 أكثر ذكاء ومضادا ومتعدد الأغراض. لا ترغب في اكتشاف طبقة الارتباط في بناء وتركيب الشبكة البصرية أو المضي قدما في الصيانة الفعالة وإطلاق النار المتاعب، يمكن أن يكون FCST080607 أفضل مساعد لديك.

توافر الحالة:



رسالتك سلة الاستفسارات

نموذج:
FCST080402.
المنتج العلامة التجارية:
FCST

logo1.

مواصفات المنتج

بناء	وصف
اسم المنتج	FCST080607 سلسلة الوقت البصري
البعد	253 × 168 × 73.6 ملم 1.5 كجم (شملت البطارية)

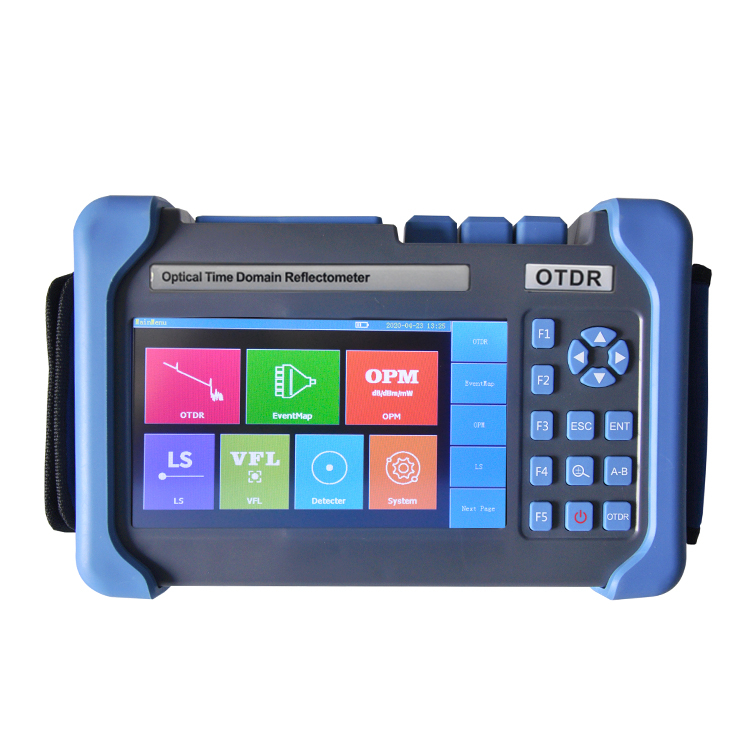

عرض	7 بوصة TFT-LCD مع الإضاءة الخلفية LED (وظيفة شاشة تعمل باللمس اختياري)

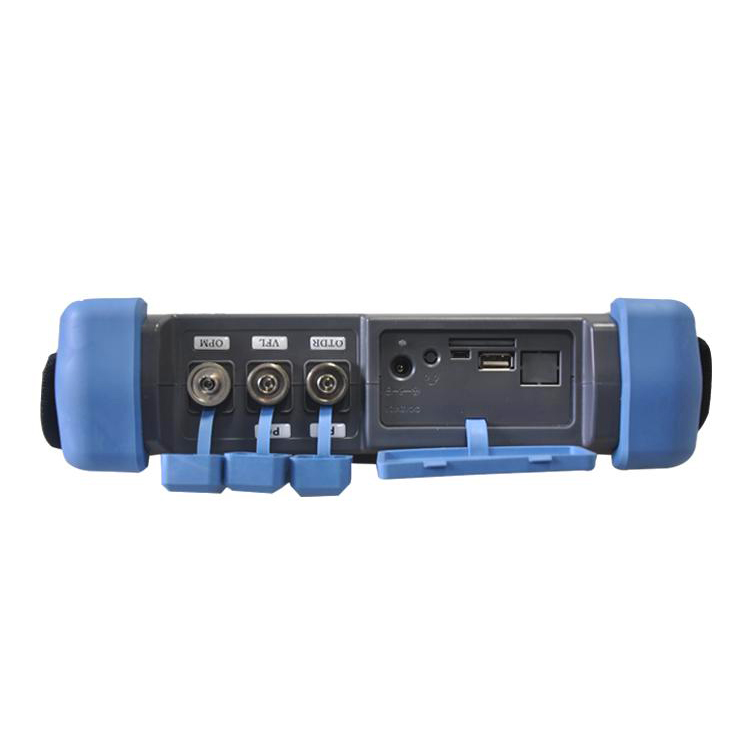

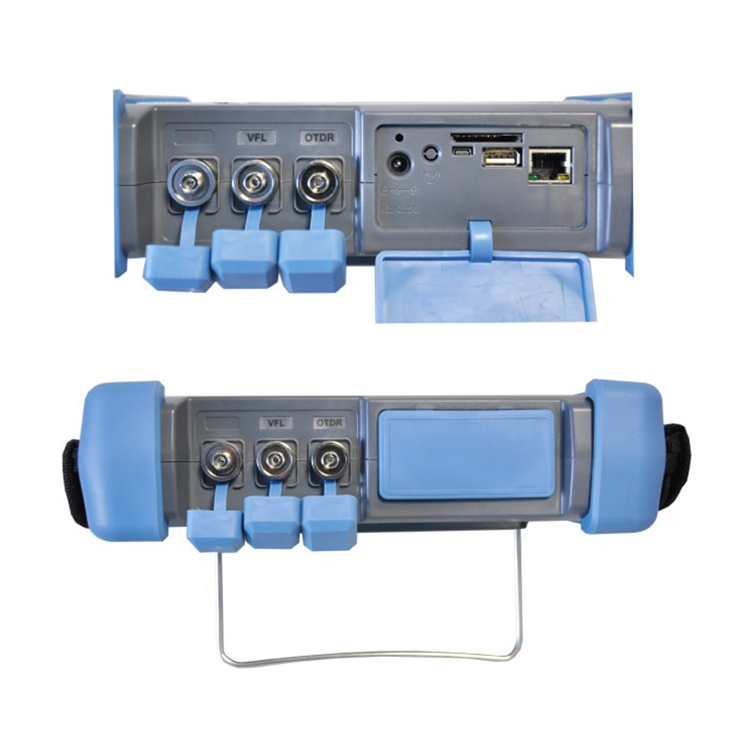

واجهه المستخدم	1 × منفذ RJ45، منفذ USB 3 × (USB 2.0، اكتب USB × 2، اكتب B USB × 1)
مزود الطاقة	10V (DC)، 100 فولت (AC) إلى 240V (AC)، 50 ~ 60 هرتز
بطارية	7.4V (DC) / 4Ah بطارية ليثيوم (مع شهادة الحركة الجوية) وقت التشغيل: 12 ساعة، Telcordia GR-196-CORE وقت الشحن: <4 ساعات (انقطاع التيار الكهربائي)
موفر طاقة	الإضاءة الخلفية: تعطيل / 1 إلى 99 دقيقة إيقاف التشغيل التلقائي: تعطيل / 1 إلى 99 دقيقة
مخزن البيانات	الذاكرة الداخلية: 4GB (حوالي 40،000 مجموعة من المنحنيات)
لغة	تم اختيار المستخدم (باللغة الإنجليزية والصينية المبسطة والصينية التقليدية والفرنسية والفرنسية والكورية والروسية والإسبانية والبرتغالية - اتصل بنا مقابل توافر الآخرين)
الظروف البيئية	درجة حرارة التشغيل والرطوبة: -10 ℃ ~ + 50 ℃، ≤95٪ (غير التكثيف) درجة حرارة التخزين والرطوبة: -20 ℃ ~ + 75 ℃، ≤95٪ (غير التكثيف) إثبات: IP65 (IEC60529)
مكملات	قياسي: الوحدة الرئيسية، محول الطاقة، بطارية ليثيوم، محول FC، سلك USB، دليل المستخدم، قرص CD، حقيبة حمل اختياري: محول SC / ST / LC، محول الألياف العارية

بناء	وصف
عرض النبض	وضع واحد: 5ns، 10ns، 20ns، 50ns، 100ns، 200ns، 500ns، 1μs، 2μs، 5μs، 10μs، 20μs، 20μs، 20μs
اختبار المسافة	وضع واحد: 100 متر، 500 متر، 2 كم، بعد 5 كم، بعد 10 كم، على بعد 20 كم، 40 كم، 80 كم، 120km، 160 كم، 240 كم
قرار أخذ العينات	الحد الأدنى 5CM.
نقطة أخذ العينات	الحد الأقصى 128،000 نقطة
الخطي	≤0.05db / db.
إشارة النطاق	محور X: 4M ~ 70M / DIV، محور Y: الحد الأدنى 0.09DB / DIV
دقة المسافة	0.01 متر
دقة المسافة	± (1 متر + مسافة القياس × 3 × 10-5 + قرار أخذ العينات) (باستثناء عدم اليقين ior)
دقة الانعكاس	وضع واحد: ± 2DB
إعداد ior.	1.4000 ~ 1.7000، 0.0001 خطوة
وحدات	كم، ميل، قدم
تنسيق OTDR تتبع	تيلكورديا عالمية، SOR، العدد 2 (SR-4731) OTDR: العضو اختيار تلقائي أو يدوي مجموعة المتابعة
طرق اختبار	البصرية خطأ محدد: الضوء الأحمر المرئية لتحديد الألياف واستكشاف الأخطاء وإصلاحها مصدر الضوء: استقرت مصدر الضوء (CW، 270Hz، 1KHZ، خرج 2kHz) المجهر التحقيق الميدان
الألياف تحليل الحدث	الأحداث -Reflective وغير عاكسة: 0.01 إلى 1.99dB (خطوات 0.01dB) -Reflective: 0.01 إلى 32dB (خطوات 0.01dB) -Fiber نهاية / استراحة: من 3 إلى 20dB (خطوات 1DB)
وظائف أخرى	في الوقت الحقيقي الاجتياح: 1HZ في المتوسط وسائط: موقوت (1-3600 ثانية). يعيش الألياف كشف: يتحقق ضوء الاتصالات وجودها في الألياف الضوئية تراكب تتبع ومقارنة
