نقاط الاستخدام وحلول الأخطاء الشائعة لشاشات الألياف الضوئية

بيئة التشغيل لل كسارة الألياف الضوئية إنه قاس نسبيًا، لذا فإن التشغيل والصيانة المناسبين لهما أهمية كبيرة لضمان عمر خدمة الساطور وجودة قطع الألياف. إن ساطور الألياف الضوئية الذي تنتجه FCST عبارة عن ساطور ألياف ضوئي مدمج وسهل التشغيل، والذي يمكن استخدامه لقطع الألياف الضوئية SM، MM، DS، NZDS، ويستخدم على نطاق واسع في بناء اتصالات الألياف الضوئية.

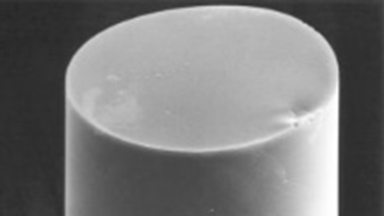

الشكل 1. واجهة الألياف الجيدة

ال Pمبدأ Of Fiber Cمغادرة

1) وحدات الضغط العلوي والسفلي في ساطور الألياف الضوئية تحمل الألياف.

2) استخدم شفرة الساطور لعمل شق على الألياف.

3) يتم قطع الألياف أخيرًا عن طريق الضغط على الألياف من خلال Anvil Block.

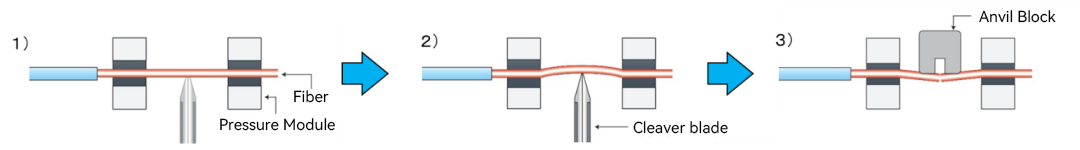

الشكل 2. مبدأ انقسام الألياف -1

إذا كان هناك تراب على كسارة الألياف الضوئية، لن تتمكن وحدة الضغط من الاحتفاظ بالألياف بشكل صحيح. إذا كانت الألياف الضوئية مشقوقة في مثل هذه الحالة، فلا يمكن الحصول على وجه نهائي مشقوق جيد.

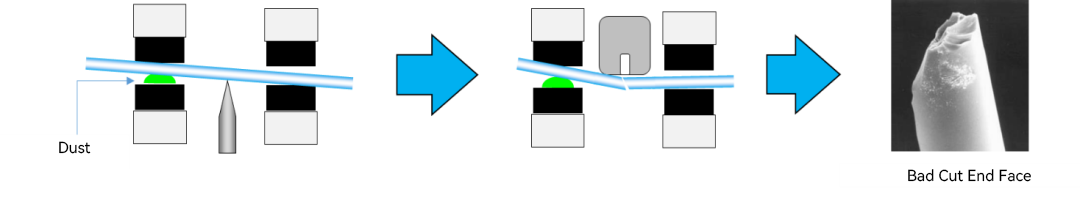

الشكل 3. مبدأ انقسام الألياف -2

ولذلك، من أجل الحصول على وجه نهائي مشقوق جيد عند استخدام الألياف البصرية كليفر لقطع الألياف الضوئية، فإن صيانة وحدة الضغط، وكتلة السندان، وشفرة الساطور أمر مهم للغاية.

تجريد Aاختصار الثاني Cutting Of Optical Fايبيرز

فيما يلي وصف تفصيلي لعملية تجريد وقطع الألياف الضوئية العارية مع الصور والنصوص:

1) افتح ذراع الضغط ولوحة الضغط الصغيرة، وادفع شريط التمرير بالشفرة إلى الجانب الذي أمامك.

2) قم بتجريد طبقة طلاء الألياف التي يبلغ طولها حوالي 30 مم، وامسح الألياف العارية باستخدام كرة قطنية مغموسة في الكحول اللامائي.

3) قم بمحاذاة حافة طلاء الألياف بالمقياس المناسب على مسطرة سكين القطع (10 ~ 20 مم)،

4) ضع الألياف في أخدود توجيه الألياف باليد اليسرى، واطلب وضع الألياف العارية مباشرة على الوسادة المطاطية.

5) أغلق لوحة الضغط الصغيرة وقضيب الضغط، وادفع المنزلق بالشفرة، بحيث تقطع الشفرة السطح السفلي للألياف، وتنزلق بحرية إلى الجانب الآخر، وتقطع الألياف، وانتبه إلى عدم استخدام الكثير من القوة. .

6) أمسك سكين القطع باليد اليسرى، وافتح قضيب الضغط باليد اليمنى.

7) قم بقرص الألياف بيدك اليسرى، وافتح لوحة الضغط الصغيرة بيدك اليمنى، وقم بإزالة الألياف بعناية مع الوجه المقطوع.

ملحوظة: يجب ألا يلمس الوجه النهائي المصنوع من الألياف الأشياء الأخرى.

شكل.4 عملية قطع الألياف

بصري Fiber Cutting Qالجودة Jتقدير

جودة قطع الألياف لها تأثير مهم على فقدان ربط الألياف. يجب ألا تزيد زاوية القطع لوجه نهاية ساطور الألياف الضوئية عن 0.5 درجة، ويجب أن يكون وجه قطع الألياف مسطحًا، بدون نتوءات، وبدون عيوب أساسية.

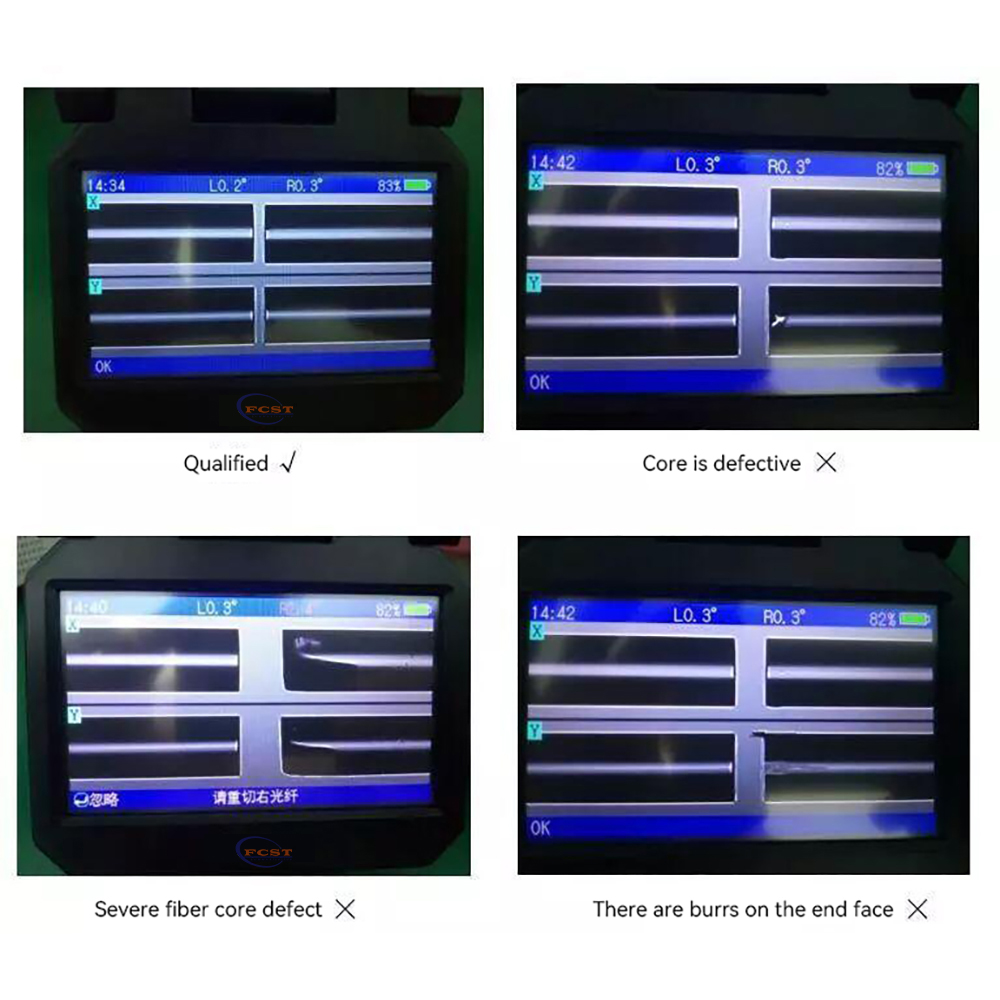

شكل5.جودة قطع الوجه من الألياف-1

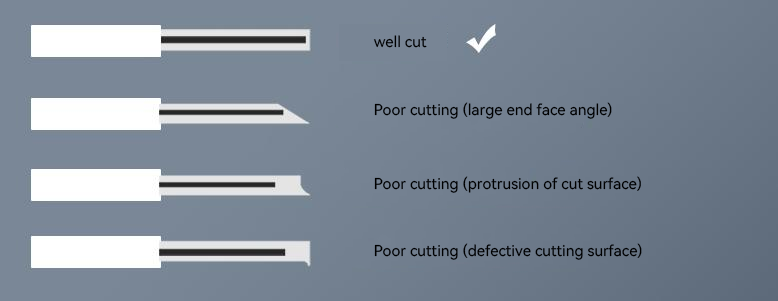

شكل6.جودة قطع الوجه من الألياف-2

شفرة Aالتعديل Aاختصار الثاني Replacement

أثناء عملية قطع الألياف، إذا تدهورت جودة قطع الألياف وتم قطع الألياف بشكل مستمر، فيجب تعديل ارتفاع أو موضع الشفرة في الوقت المناسب. إذا وجدت أن الشفرة متآكلة بشدة، فيرجى استبدال الشفرة.

أ. تعديل ارتفاع الشفرة:

1) قم بإزالة صندوق جمع الألياف

2) قم بفك براغي تثبيت الشفرة

3) قم بفك برغي تثبيت ارتفاع الشفرة

4) اضبط برغي تعديل الارتفاع (زيادة في اتجاه عقارب الساعة، مقياس واحد حوالي 10 ميكرومتر)

5) قم بربط برغي تثبيت ارتفاع الشفرة

6) أحكم ربط براغي تثبيت الشفرة، واحرص على عدم الإفراط في ربط براغي تثبيت الشفرة

ب. تعديل زاوية الشفرة:

1) قم بإزالة صندوق جمع الألياف

2) قم بفك برغي القفل

3) قم بتدوير الشفرة إلى موضع الرقم التالي

4) أحكم ربط برغي القفل، مع الحرص على عدم الإفراط في تشديد برغي القفل

5) قم بتثبيت صندوق تجميع الألياف

ج. استبدل الشفرة:

1) قم بإزالة صندوق جمع الألياف

2) قم بفك برغي القفل وأخرج برغي القفل والحشية

3) قم بتثبيت جانبي الشفرة بعناية باستخدام الملقط، ثم ارفع الشفرة وأزلها بلطف

4) استبدلها بشفرة جديدة (يرجى اختيار 41 شفرة خاصة)

5) أدخل الحشية، وأحكم ربط برغي القفل، واحرص على عدم الإفراط في تشديد برغي القفل

6) قم بتثبيت صندوق تجميع الألياف

تنظيف Aالصيانة الثانية

بما أن ساطور الألياف الضوئية عبارة عن أداة دقيقة وبيئة استخدامه قاسية نسبيًا، فإن التنظيف والصيانة المناسبين له أهمية خاصة. عندما يتبين أن جودة قطع الساطور رديئة أو أنه ليس من السهل قطع الألياف، فإن جزءًا كبيرًا من السبب هو سقوط الغبار أو الحطام في شفرة الساطور، والألواح العلوية والسفلية، وأخاديد التوجيه، وما إلى ذلك. ، لذا يلزم التنظيف والصيانة المتكررة. الخطوات المحددة هي كما يلي:

1) استخدم قطعة قطن مغموسة في الكحول اللامائي (لا يمكن استخدام المذيبات العضوية الأخرى)، وامسح الألواح العلوية والسفلية في اتجاه واحد.

2) اغمس قطعة قطن في الكحول اللامائي وقم بتدوير الشفرة في اتجاه واحد.

3) استخدم قطعة قطن مغموسة في الكحول اللامائي لتنظيف ومسح أخدود الدليل.

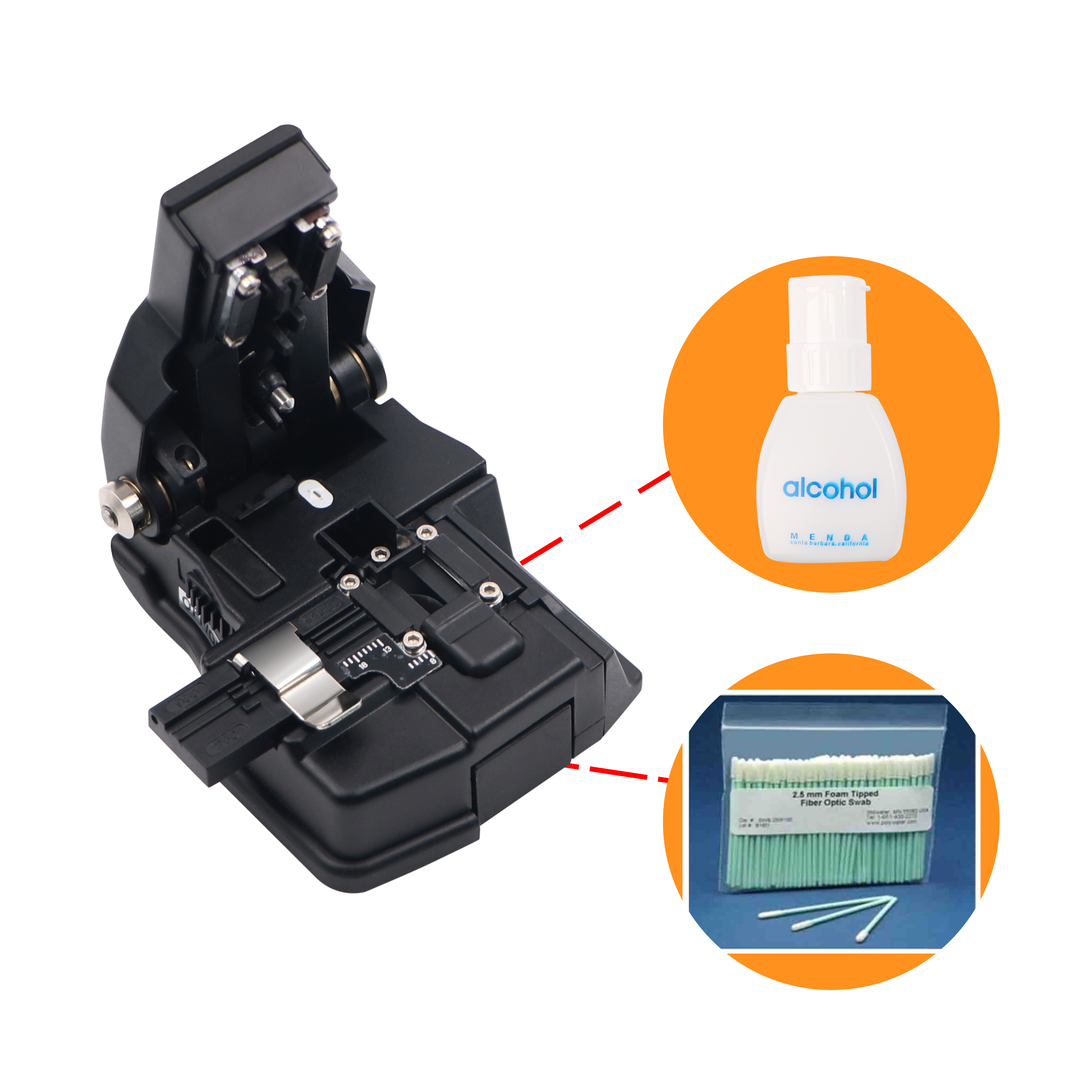

شكل7. أدوات التنظيف

شائع Fأولتس Aاختصار الثاني Solutions

1). لم يتم وضع الألياف الضوئية في الفتحة الصحيحة (يرجى تحديد الموضع المناسب لكابل الألياف الضوئية الخاص بك من بين الفتحات الثلاثة)

2). موضع الشفرة مرتفع جدًا (يرجى ضبط ارتفاع الشفرة)

3). هناك بقايا متبقية على مشبك تثبيت الألياف الضوئية (يُرجى تنظيف المشبك بقطن الكحول)

4). هناك أجسام غريبة مثل الغبار على الشفرة (يرجى استخدام القطن الكحولي لتنظيف الشفرة)

5). هناك أجسام غريبة مثل الغبار على الألياف الضوئية (يُرجى إزالة طبقة الألياف الضوئية مرة أخرى، وتنظيف الألياف الضوئية العارية بقطن الكحول)

احتياطات

1) انتبه لحماية الشفرة أثناء الاستخدام والتنظيف، ولا تلمس الشفرة بأشياء صلبة.

2) الشفرة حادة فلا تلمسها بيديك.

3) التعامل بحذر والاهتمام بالحماية.

نهاية

إذا كان هناك شيء لا تفهمه في عملية الصيانة اليومية لجهاز ربط الألياف. يمكنك إرسال بريد إلكتروني إلى sales@fcst.com أو الاتصال برقم Whatsapp +8618720624696 للتعرف على المزيد المنتج أو مزيد من التفاصيل. نتطلع إلى مكالمتك.
