نوعان من نهايات الألياف: الموصلات والوصلات

يشير إنهاء الألياف الضوئية إلى الاتصال المادي بين سلك التصحيح أو الأسلاك والمعدات. إنها خطوة ضرورية لشبكات الألياف الضوئية وتوفر طريقة ملائمة للتوصيل المتقاطع للألياف الضوئية وتوزيع إشارة الموجة الضوئية. لدينا عادة طريقتان لإنهاء كابلات الألياف الضوئية - باستخدام الموصلات أو الربط.

مقدمة إنهاء الموصل

عند إجراء إنهاء سلك التصحيح، يمكن وضع الموصل في نهاية مجموعة أحزمة الألياف الضوئية. منذ إدخال تكنولوجيا الألياف الضوئية منذ عقود مضت، تم تطوير مجموعة متنوعة من أنواع الموصلات، مثل SC، أو FC، أو LC. يتكون الموصل البصري من ثلاثة مكونات رئيسية: الطويق والموصل وآلية الاقتران.

راتنجات الايبوكسي التقليدية/موصل بصري مصقول

يعد الموصل البصري الإيبوكسي / المصقول موصلًا تقليديًا للغاية ومستخدمًا على نطاق واسع. قد تجد أن معظم الموصلات المصنعة في المصنع عبارة عن موصلات بصرية إيبوكسي/مصقولة. ويرجع ذلك إلى النظر في عوامل متعددة. / يتميز نوع التلميع بتكلفة منخفضة وأداء منخفض الخسارة، وهو موثوق نسبيًا مقارنة بالأنواع الأخرى. يتم لصق سلك الألياف الضوئية على الموصل براتنج الإيبوكسي، ويتم صقل النهاية بفيلم تلميع خاص. يُستخدم هذا النوع من الموصلات الضوئية التقليدية المصقولة والإيبوكسي في الغالب في عمليات نشر شبكات الألياف الضوئية التي تتطلب استخدام عدد كبير من الموصلات.

موصل سريع

موصل سريع، يتم لصق كعب الألياف في الطويق، ويتم صقل الوجه النهائي للطويق على سطح PC/UPC/APC، ويتم قطع الطرف الآخر من الألياف ووضعه في جسم الموصل. وهو أغلى من الموصل البصري الإيبوكسي/المصقول. يوضح الشكل أدناه مكون Fast Connector في FCST.

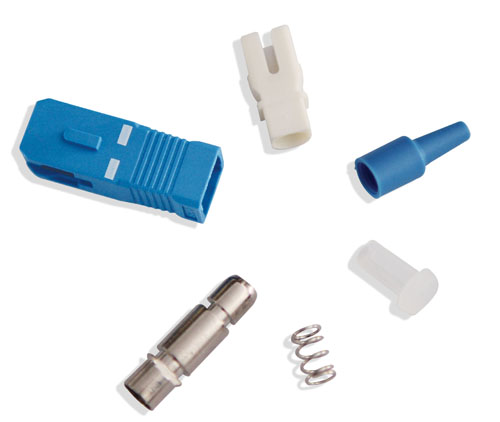

Fالشكل 1:FCST SC موصل بصري

يوصى باستخدام محدد موقع الخطأ المرئي لمراقبة الخسارة أثناء الإنهاء، لأنه بمجرد حدوث مشكلة في عملية الإنهاء، ستفقد كلاً من الموصل وكلا الموصلين. إنها مناسبة لتطبيقات الأسلاك التي تستخدم موصلات أقل وغالبًا ما تحتاج إلى نقلها أو إضافتها أو تغييرها أو اختبارها.

الربط نوع الإنهاء

يعد الربط الاندماجي نوعًا آخر من أنواع الإنهاء شائع الاستخدام في إنهاء المجال دون أي موصلات. ويمكن تقسيمها أيضًا إلى الربط الميكانيكي واللحام.

الربط الميكانيكي

الربط الميكانيكي هو ربط اثنين أو أكثر من الألياف الضوئية، والتي يتم محاذاة بدقة وتثبيتها في مكانها بواسطة مكونات ميكانيكية. تجدر الإشارة إلى أن الألياف الضوئية التي يتم ربطها ميكانيكيًا معًا ليست متصلة بشكل دائم، ولكنها مثبتة بدقة ومتماسكة معًا بحيث يمكن للضوء أن يدخل إلى ألياف بصرية أخرى من ألياف ضوئية واحدة.

نظرًا لأن عملية الربط الميكانيكي بأكملها بسيطة وسريعة نسبيًا، فإنها تستخدم بشكل عام عندما يكون الوقت والمهارات المهنية محدودة. عادةً ما يستخدم فنيو الألياف الضوئية الربط الميكانيكي في كابلات النقل الداخلية.

الربط

يستخدم الربط الانصهار الحرارة الناتجة عن القوس لتحقيق إنهاء الألياف، المعروف أيضًا باسم الانصهار القوسي. على عكس الربط الميكانيكي، يتطلب الربط الانصهار جهاز الربط، مما يوضح بشكل بديهي أن تكلفته أعلى. عندما تبدأ عملية ربط الانصهار، يجب عليك إزالة جميع الطبقات الواقية الموجودة على أطراف كل ألياف، ثم قطع الألياف باستخدام ساطور ألياف عالي الدقة، ومحاذاة أطراف الألياف باستخدام جهاز ربط الانصهار، وأخيرًا جعلها 'مندمجة'. ' أو 'ملحوم' باستخدام قوس. يوضح الشكل أدناه جهاز الربط FCST.

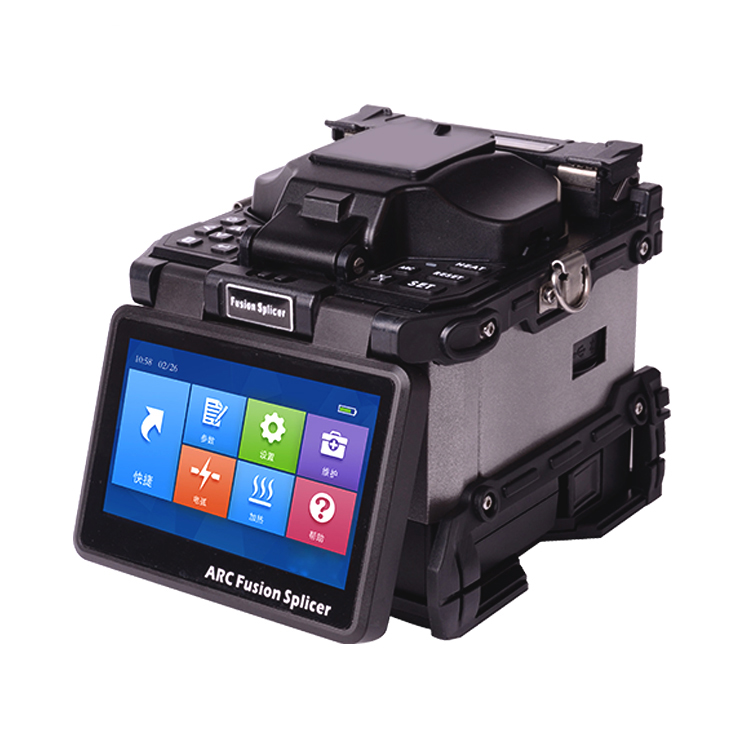

الشكل 2: FFS-60D جهاز الربط من الألياف إلى المحاذاة الأساسية

يتم استخدام الربط عادةً في الشبكات الخارجية ذات المسافات الطويلة وعالية الأداء أحادية الوضع. والأهم من ذلك، أن الربط الاندماجي مطلوب أيضًا في المصانع التي تصنع معدات الألياف الضوئية مثل ليزر الألياف ومكبرات الصوت.

إنهاء الموصل وإنهاء الربط: أيهما أفضل؟

في الوقت الحاضر، لا يوجد معيار موحد في الصناعة للحكم على ما إذا كان إنهاء الألياف الضوئية أفضل باستخدام الموصلات أو الربط. اختيار أيهما أفضل يعتمد على عوامل مختلفة. راجع مزايا وعيوب الموصلات والربط المذكورة أدناه. قد تحصل على بعض المساعدة.

ما هي مزايا وعيوب إنهاء الموصل؟

1. الفوائد

بالمقارنة مع الربط الانصهار، من الأسهل استخدام الموصل للتشغيل، دون استخدام جهاز الربط الانصهار، مما يوفر الوقت والتكاليف الاقتصادية.

2. العيوب

الخسارة البصرية لإنهاء الموصل أعلى من الخسارة البصرية لإنهاء الاندماج.

ما هي مزايا وعيوب إنهاء الربط؟

1. الفوائد

بالمقارنة مع استخدام الموصلات، فإن الربط لا يوفر وصلة أقوى وأكثر موثوقية فحسب، بل يتميز أيضًا بخسارة أقل في الإدخال.

يمكن استخدام الربط لخلط عدة أنواع مختلفة من الكابلات الضوئية، على سبيل المثال، يمكن توصيل كابل ضوئي واحد ذو 48 نواة بستة كابلات ضوئية ذات 8 نواة.

2. العيوب

يتطلب الربط مشغلين ذوي مهارات احترافية، وقد تكون تكلفة الربط والتجميع كبيرة جدًا.

يحد الربط والتجميع من سعة تخزين البطارية، وهو أمر غير مناسب عند العمل في الخارج.

خاتمة

في نشر شبكات الألياف الضوئية، بالإضافة إلى نوعي الإنهاء في الموقع لكابلات الألياف الضوئية، أصبحت كابلات الألياف الضوئية المنتهية مسبقًا أكثر شيوعًا. ويمكن تركيبها على الفور دون الحاجة إلى إنهائها واختبارها في الموقع. ومع ذلك، في بعض المواقف، مثل النقل لمسافات طويلة أو الأسلاك المخفية على الحائط، يكون إنهاء المجال أفضل لأنه يتمتع بمرونة أعلى. بشكل عام، يرجى مراعاة عوامل مثل العمالة والأدوات والتكلفة وما إلى ذلك، ثم تحديد الحل الأكثر ملاءمة لمشروعك.
