وفقا للمبادئ الطيفية المختلفة وعمليات التصنيع، الفواصل الضوئية يمكن تقسيمها إلى نوعين: تفتق ثنائي المخروط منصهر (FBT) ودائرة موجة ضوئية مستوية (PLC).
ما هو PLC الفاصل؟
الفاصل PLC يعتمد على تقنية دائرة الموجات الضوئية المستوية. وهي تتألف من ثلاث طبقات: الركيزة، والدليل الموجي، والغطاء. يلعب الدليل الموجي دورًا رئيسيًا في عملية التقسيم التي تسمح بتمرير نسب محددة من الضوء. لذلك يمكن تقسيم الإشارة بالتساوي. بالإضافة إلى ذلك، فواصل PLC متوفرة في مجموعة متنوعة من نسب الانقسام، بما في ذلك 1:4، 1:8، 1:16، 1:32، 1:64، إلخ. لديهم أيضًا عدة أنواع، مثل جهاز تقسيم PLC العاري، وغير المحدود مقسم PLC، مقسم PLC مروحي، مكون إضافي صغير نوع الفاصل PLC، إلخ. يوضح الجدول التالي مزايا وعيوب جهاز تقسيم PLC.
المزايا | العيوب |
l مناسب لأطوال موجية تشغيلية متعددة (1260 نانومتر - 1650 نانومتر). l نسب تقسيم متساوية لجميع الفروع. l تكوين مدمج، حجم أصغر، مساحة احتلال صغيرة. l استقرار جيد في جميع النسب. l جودة عالية، معدل فشل منخفض. | l عملية الإنتاج معقدة. l أكثر تكلفة من جهاز تقسيم FBT بالنسب الأصغر. |
مقسم PLC غير المستوي
مع الزيادة المستمرة في معدل اختراق النطاق العريض جيجابت إلى المنزل، دخلت FTTR السوق تدريجيًا وتطورت إلى اتجاه مهم للجيل القادم من ترقيات النطاق العريض المنزلي. في الوقت الحاضر، يعمل المشغلون بقوة على الترويج لـ FTTR، وقد بدأت سلسلة صناعة FTTR في فترة من التطور السريع. في وضع الشبكة هذا، لم يتمكن جهاز التقسيم المتوسط من تلبية المتطلبات، وقد أدى جهاز التقسيم البصري بقناة محددة ونسبة تقسيم غير موحدة إلى زيادة الطلب في السوق.

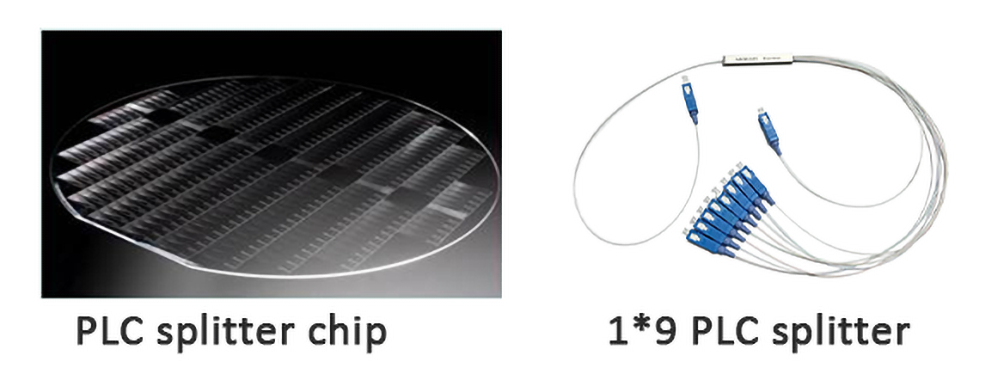

إن جهاز Uneven PLC Splitter عبارة عن جهاز متكامل ثنائي في واحد تم تطويره استنادًا إلى منصة تقنية PLC، والتي تتميز بوظائف النسبة غير المتساوية والنسبة المتساوية. تم دمج وظيفة تقسيم النسبة البصرية في جهاز واحد.
بالمقارنة مع شريحة التقسيم المتساوية، فإن شريحة التقسيم غير المتساوية لديها متطلبات أكثر صرامة من حيث التصميم والعملية. في العملية، أي رابط، بما في ذلك توحيد معامل الانكسار لعملية الطبقة الأساسية، وتوحيد عرض وزاوية الدليل الموجي في عملية الطباعة الحجرية الضوئية، وزاوية الدليل الموجي ونسبة العرض إلى الارتفاع لعملية الحفر في عملية النقش كلها مشاكل صعبة يجب التغلب عليها.
يعد جهاز Uneven PLC Splitter جهازًا بصريًا أساسيًا مهمًا لتحقيق الشبكات الضوئية ذات النسبة غير المتساوية. (1*5، 1*9، 1*17)
ما هو FBT الفاصل؟
يعتمد جهاز تقسيم FBT على التكنولوجيا التقليدية لحام عدة ألياف معًا من جانب الألياف. تتم محاذاة الألياف عن طريق التسخين لموقع وطول محددين. ونظرًا لأن الألياف المندمجة هشة جدًا، فهي محمية بواسطة أنبوب زجاجي مصنوع من مسحوق الإيبوكسي والسيليكا. ومن ثم يغطي الأنبوب الفولاذي المقاوم للصدأ الأنبوب الزجاجي الداخلي ويتم إغلاقه بالسيليكون. مع استمرار تطور التكنولوجيا، فإن جودة جهاز تقسيم FBT جيدة جدًا ويمكن تطبيقه بطريقة فعالة من حيث التكلفة. يوضح الجدول التالي مزايا وعيوب جهاز تقسيم FBT.
المزايا | العيوب |
l إن جهاز تقسيم FBT مصنوع من مواد متاحة بسهولة وبسعر منخفض، لذلك فهو أرخص. l يمكن تخصيص نسب الخائن. | l يقتصر على الطول الموجي التشغيلي (850 نانومتر، 1310 نانومتر، و1550 نانومتر). l سيختلف الحد الأقصى لخسارة الإدراج اعتمادًا على التقسيم وسيزداد بشكل كبير بالنسبة لتلك التقسيمات التي تزيد عن 1:8. l ونظرًا لأنه لا يمكن ضمان نسبة متساوية تمامًا، فقد تتأثر مسافة الإرسال. l الخسارة المعتمدة على درجة الحرارة العالية (TDL). l عرضة للفشل بسبب درجات الحرارة القصوى أو التعامل غير السليم. |
FBT Splitter و PLC Splitter: ما هي الاختلافات؟

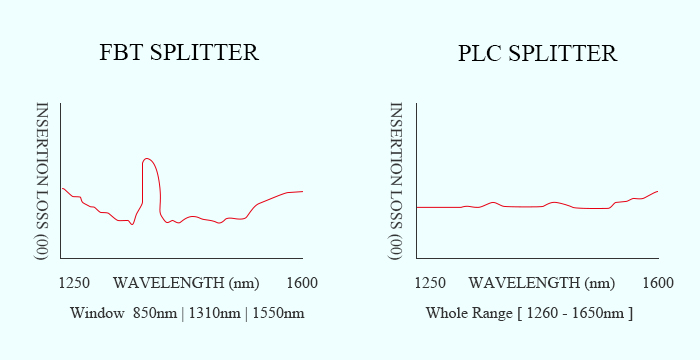

الطول الموجي التشغيلي
يدعم فاصل FBT فقطs ثلاثة أطوال موجية: 850 نانومتر، 1310 نانومتر، و1550 نانومتر، مما يجعل عدم قدرته على العمل على الأطوال الموجية الأخرى. يمكن لجهاز التقسيم PLC أن يدعم الأطوال الموجية من 1260 إلى 1650 نانومتر. نطاق الطول الموجي القابل للتعديل يجعل جهاز تقسيم PLC مناسبًا لمزيد من التطبيقات.

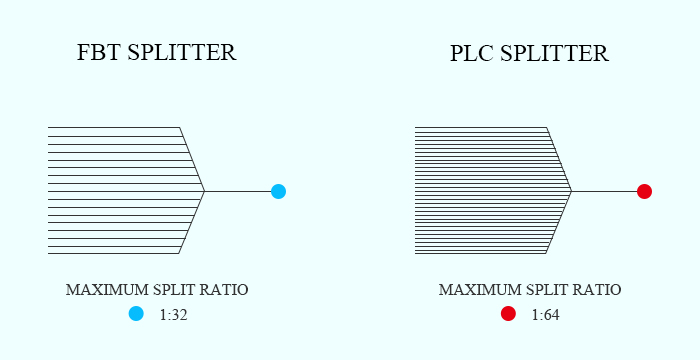

نسبة الانقسام
يتم تحديد نسبة التقسيم من خلال المدخلات والمخرجات الخاصة بمقسم الكابلات الضوئية. الحد الأقصى لنسبة الانقسام لجهاز تقسيم FBT يصل إلى 1:32، وهو ما يعني أنه يمكن تقسيم واحد أو اثنين من المدخلات إلى حد أقصى للإخراج يصل إلى 32 ليفًا في المرة الواحدة. ومع ذلك، فإن نسبة الانقسام لجهاز تقسيم PLC تصل إلى 1:64 - مدخل واحد أو مدخلين بحد أقصى للإخراج يصل إلى 64 ليفًا. علاوة على ذلك، فإن جهاز تقسيم FBT قابل للتخصيص، والأنواع الخاصة هي 1:3، 1:7، 1:11، وما إلى ذلك. لكن جهاز تقسيم PLC غير قابل للتخصيص، وله إصدارات قياسية فقط مثل 1:2، 1:4، 1 :8، 1:16، 1:32، وهكذا.

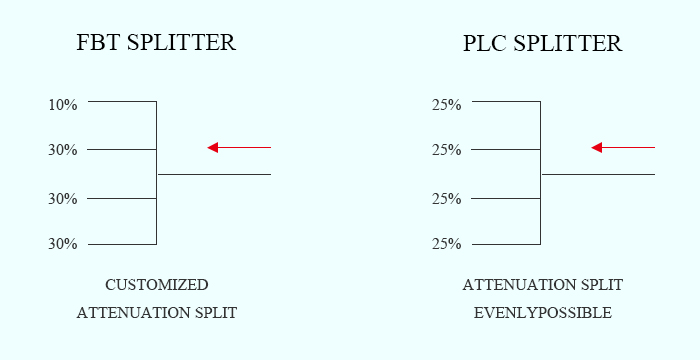

التوهين غير المتماثل لكل فرع
لا يمكن تقسيم الإشارة التي تتم معالجتها بواسطة مقسمات FBT بالتساوي بسبب نقص إدارة الإشارات، لذلك يمكن أن تتأثر مسافة الإرسال الخاصة بها. ومع ذلك، يمكن لجهاز الفاصل PLC أن يدعم نسب تقسيم متساوية لجميع الفروع، مما يضمن نقل بصري أكثر استقرارًا.
في مناطق معينة، يمكن أن تكون درجة الحرارة عاملاً حاسماً يؤثر على فقدان إدخال المكونات البصرية. يمكن أن يعمل جهاز تقسيم FBT بشكل مستقر تحت درجة حرارة -5 إلى 75 درجة مئوية. يمكن لجهاز الفاصل PLC أن يعمل في نطاق درجة حرارة أوسع من -40 إلى 85 درجة مئوية، مما يوفر أداءً جيدًا نسبيًا في المناطق ذات المناخ القاسي.
سعر
خاتمة(FBT مقابل PLC)
على الرغم من أن المظهر الخارجي وحجم جهاز تقسيم الألياف FBT وPLC يبدوان متشابهين إلى حد ما، إلا أن تقنياتهما ومواصفاتهما الداخلية تختلف بطرق مختلفة. على مدى السنوات القليلة الماضية، حققت تكنولوجيا التقسيم خطوة كبيرة إلى الأمام في السنوات القليلة الماضية من خلال تقديم جهاز التقسيم PLC. لقد أثبت نفسه كنوع أكثر موثوقية من الأجهزة مقارنة بجهاز تقسيم FBT التقليدي. إذا كانت هناك حاجة إلى عدد كبير من الانقسامات، وحجم حزمة صغير، وخسارة إدخال منخفضة، فمن المقترح أن تختار جهاز تقسيم PLC بدلاً من جهاز تقسيم FBT.
