FCST-CWDM
FCST
FCST-CWDM
منتج مزايا
l انخفاض فقدان الإدراج.
l عرض النطاق الترددي للقناة واسعة.
l عزل عالي للقناة.
l ارتفاع الاستقرار والموثوقية.
l خالية من الإيبوكسي على المسار البصري.
تطبيقات المنتج
l مراقبة الخط.
l نظام شبكة WDM.
l نظام شبكة الاتصالات.
l نظام الكيبل التلفزيوني.
l تطبيق الخلوي.
l مضخم بصري.
l الرجل البصري / شبكات الوصول.
l اتجاه واحد/نقل ثنائي الاتجاه.
امتثال
l تيلكورديا GR-1209-CORE-2001.
l تيلكورديا GR-1221-CORE-1999.
l بنفايات.
مواصفات المنتج
معامل | وحدة | ديموكس | موكس | ||
الطول الموجي التشغيلي | نانومتر | 1260~1620 أو 1460~1620 | |||
مركز القناة الطول الموجي | نانومتر | 1290/1310/1330/1350/1370/1390/1410/1430 | |||
مساحة القناة | نانومتر | 20 | |||
عدد القنوات | -- | 8 | |||
فقدان الإدراج | الأعلى | ديسيبل | 3.0 | ||
نطاق مرور القناة | دقيقة | نانومتر | ±6.5 | ||
عزل | القناة المجاورة | دقيقة | ديسيبل | 30 | |
قناة غير مجاورة | دقيقة | ديسيبل | 40 | ||
تموج النطاق الترددي | الأعلى | ديسيبل | 0.30 | ||
الخسارة المعتمدة على الاستقطاب | الأعلى | ديسيبل | 0.10 | ||
الخسارة المعتمدة على درجة الحرارة | الأعلى | ديسيبل/°C | 0.005 | ||
الاتجاهية | دقيقة | ديسيبل | 50 | ||
تعويض الخساره | دقيقة | ديسيبل | 45 | ||
تشتت وضع الاستقطاب | الأعلى | ملاحظة | 0.10 | ||
التعامل مع الطاقة | الأعلى | ميغاواط | 300 | ||
نوع ضفيرة | مم | ||||
نوع الموصل | -- | لك / أبك أو تحديد العميل | |||
نوع الألياف | -- | SMF-28e أو تحديد العميل | |||
طول الألياف | m | ≥1.0 أو تحديد العميل | |||
درجة حرارة التشغيل | °C | -20 ~ 70 | |||
درجة حرارة التخزين | °C | -40 ~ 85 | |||
البعد الحزمة | مم | 200×216×44 أو تحديد العميل | |||
ملحوظة: 1. جميع المعلمات خاصة بالجهاز المزود بموصلات.
2. يمكن تخصيص المواصفات الخاصة وفقًا لمتطلبات العملاء.

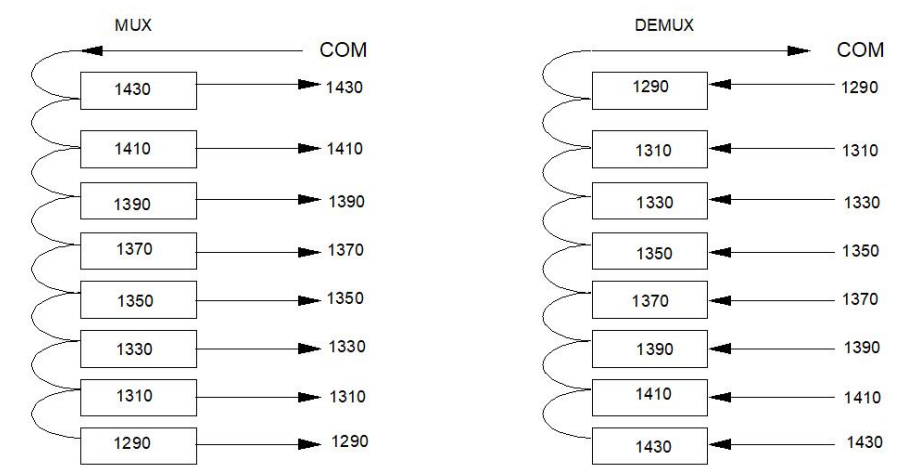

هيكل الرسم البياني

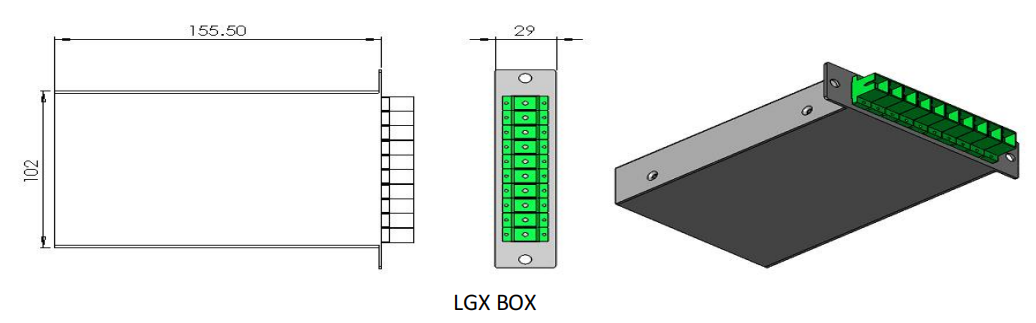

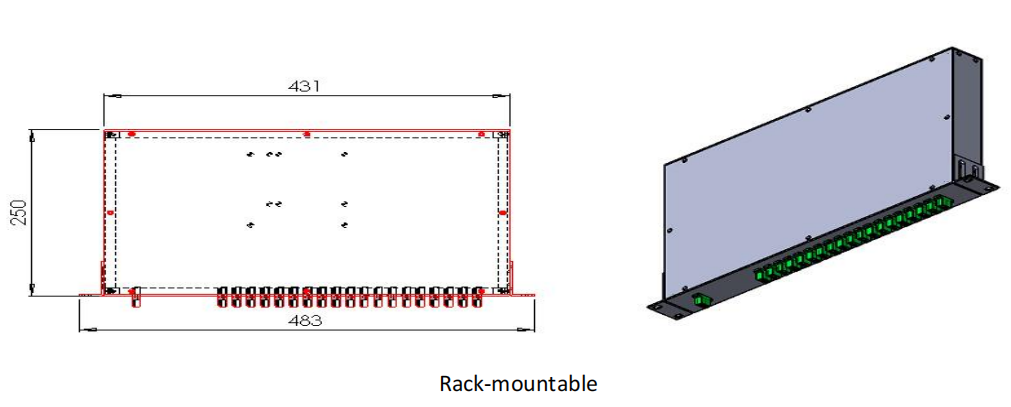

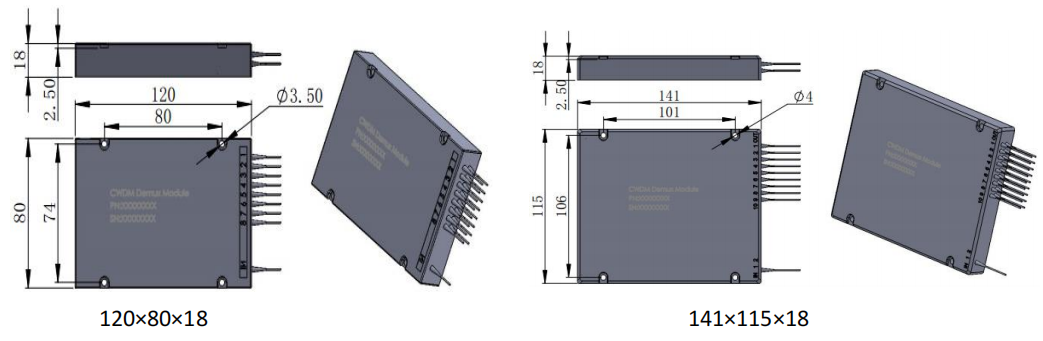

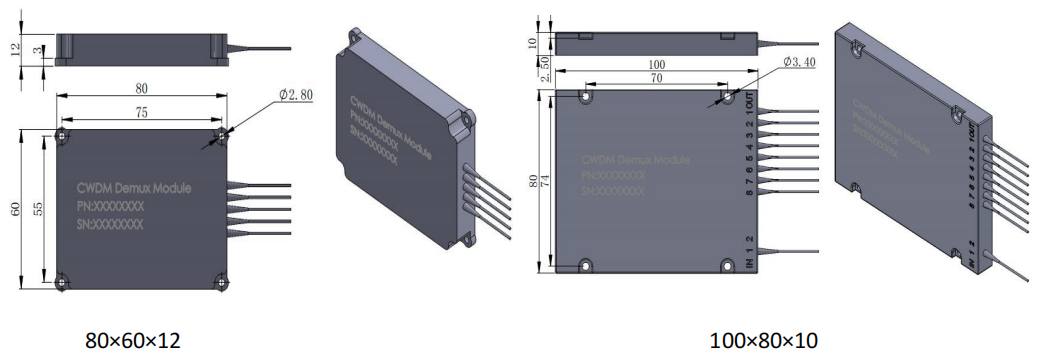

الأبعاد (مم)
معلومات الطلبية
كودم- | □ | □□ | □□□ | □ | □□ | □ | □ | □ | □□ | （□） |
CWDM | نوع المنتج | عدد القنوات | مركز الطول الموجي | الطول الموجي التشغيلي | نوع الألياف | نوع ضفيرة | طول الضفيرة | البعد الحزمة | موصل | ملاحظة |
م = موكس | 02 = 2CH | 270/1=1270/1 | ح = 1460 ~ 1620 | سم = SMF-28E | 1=250UM | 1=0.5 م | ي = 80 × 60 × 12 ملم | غ = لا شيء | U=جانب الترقية | |
د = ديموكس | 03=3CH | … | F=1260~1620 | G6=G657A1 | 2=900UM | 2=1.0م | الطول = 90 × 20 × 10 ملم | FP = FC/UPC | M1=1%MON | |
… | 610/1=1610/1 | ه=1260~1460 | M5=MM50/125 | 3=2.0 ملم | 3=1.5 م | م = 100 × 80 × 10 ملم | اتحاد كرة القدم = FC/APC | M5=5%MON | ||
18=18CH | S= تحديد العميل | M6=MM62.5/125 | 4=3.0 ملم | 4=2.0م | ن = 120 × 80 × 18 ملم | ليرة لبنانية = لك / أويك | ||||
مساء = مساء الفيبر | 0= بيرفايبر | S= تحديد العميل | ع = 141 × 115 × 18 ملم | لا = لك / أبك | ||||||
F9 = أوفس 980 | S= تحديد العميل | P = صندوق LGX | SP=SC/UPC | |||||||
ح1=HI1060 | س = رف 1U | SA=SC/APC | ||||||||
SS= تحديد العميل | S= تحديد العميل | SS= تحديد العميل |
