600 ميجاهرتز NR 4T4R RRU
FCST
600MHz NR 4T4R RRU
نظرة عامة على المنتج
في شركات مشغلي الاتصالات ومصنعي معدات الاتصالات للعمل معا، تغطي مجموعة واسعة من شبكات 5G توسيع بسرعة. في المستقبل، مع تطوير أجنحة بناء الشبكة 5G التعليمات الهرمية والتطوير المكرر، وعدد كبير من المرونة والمفتوحة يجب استخدام طرق إنشاء شبكة 5G لتعزيز تغطية شبكة 5G. بناء على هذا الطلب، FCST Co.، Ltd. مصممة بشكل مستقل وتطويرFCSTمحطة قاعدة 5G NR.FCST5G NR اتبع 3GPP 5G NR Station واجهة AIR تطوير البروتوكول القياسي، وتعريف بنية الأنسجة Audianciance Article Commeture، متصل بدعم من واجهة ECPRI DU، معالجة البيانات L1 / منخفضة PHY (Split Option 7-2).FCSTتم تصميم محطة 5G NR الأساسية للبيئات الخارجية، لتعزيز تغطية الشبكة 5G متعددة القنوات 5G في مشاهد في الهواء الطلق ومنتجات محطة قاعدة عالية الأداء عالية الأداء. يمكن استخدام منتج المحطة القاعدية هذه على نطاق واسع في سيناريوهات تغطية واسعة النطاق في الهواء الطلق تتميز بالكثافة المرورية العالية، ورقم اتصال عالي التنقل العالي.

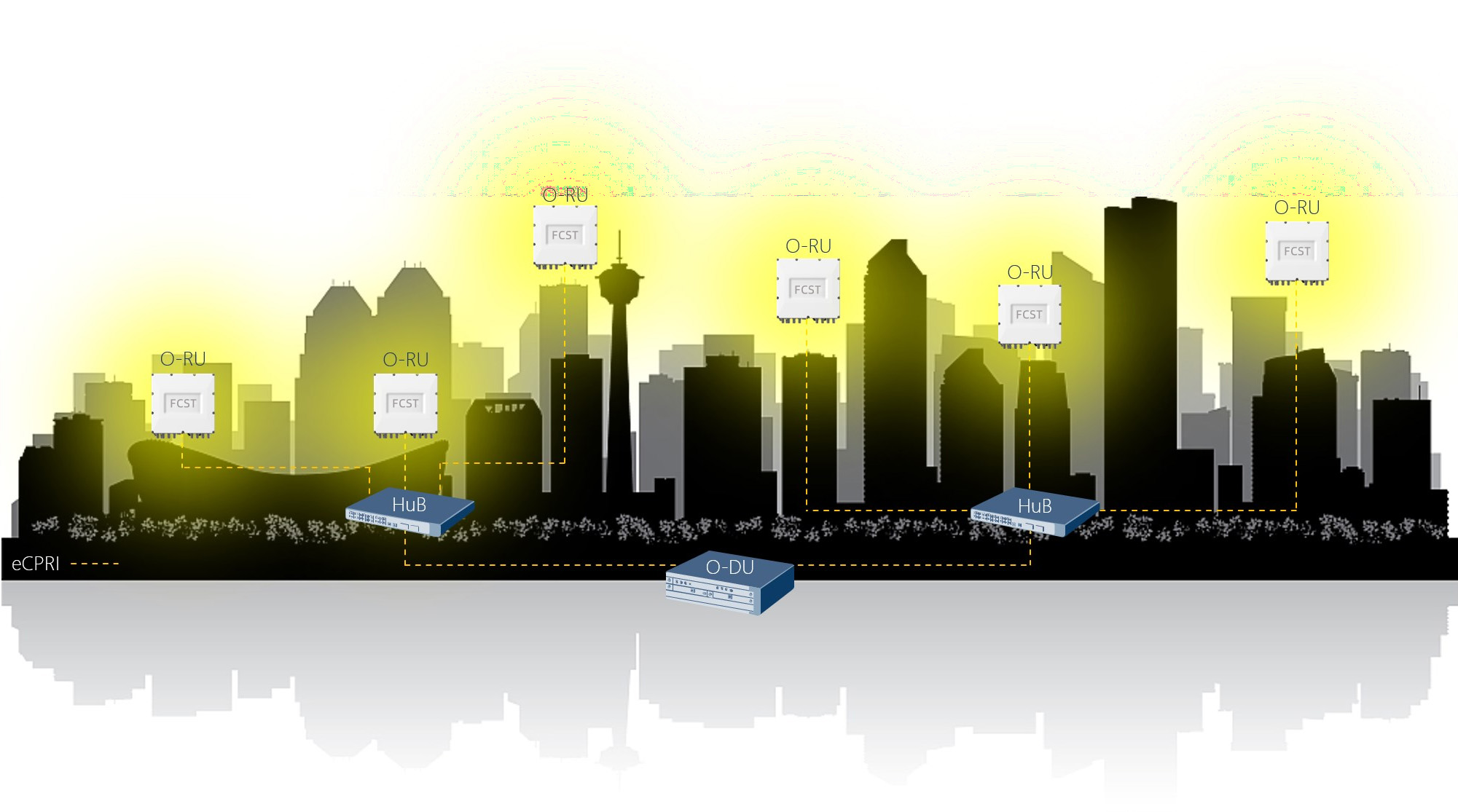

هندسة الشبكات
مواصفات المنتج
مواصفات المنتج | |||
مواصفات RF. | |||
تكرار | 610 ميجا هرتز ~ 660 ميجاهرتز（تخصيص） | عرض النطاق الناقل | 40 ميجا هرتز |
الهوائي | 4 | وضع دوبلكس | TDD. |
ميمو | حظ：2 × 2、4 × 4. دلف：2 × 2、4 × 4. | نقل الطاقة / الوضع | 4 × 20W（أداء）2 × 40W（تغطية） |
المتلقي حساسية | ＜-98DBM / G-FR1-A1-5 | نقل السلطة | <-85DBM / MHz |
إيفم | ≦ 2٪ (256QAM) | نقل الطاقه السيطرة على الخطوة | 0.25db / الخطوة |
خطأ في السلطة | ± 2db. | SCS. | 30khz (الطباعة.) |
دقة التردد | ＜50ppb. | خطأ تأخير | ＜50ns. |
AGC. | ＞30db. | الرقم الضوضاء | 3DB. |
رفض الصورة | ＞60db. | القناة المجاورة se- محاضرة | 30db. |
مواصفات الواجهة | |||
مخطط واجهة الجهاز | | ||
الألياف البصرية | SFP + × 2；QSFP × 1. | ||
الهوائي | ن نوع الإناث × 4*「Ant1 ~ Ant4.」 | ||
معايرة الهوائي | ن نوع الإناث（اختياري）× 1.*「كال」 | ||
مزود الطاقة | 3 دبوس 48V × 1*「أ」 | ||
مذبذب خارجي | SMA نوع الإناث × 1*「exlo.」 | ||
GPS / GNSS. | SMA نوع الإناث × 1PCS. *「GNSSS.」 | ||
اعمال صيانةنافذة او شباك | RJ-45 × 1*「تصحيح محلي」USB × 1.PCS. *「التصحيح المحلي USB.」بطاقة TF × 1PCS. *「MIRCO-SD.」 SMA نوع الإناث × 1PCS. *「اختبار 10MHz」 | ضوء المؤشر | SYS.×1*「SYS.」شم×1*「شم」OP1×1*「OP1」OP2.×1*「OP2.」 |
المواصفات الفنية | |
معيار النظام | - دعم 5G. TDD. |
Beamforming | - دعم الرقمية التعليق |
Ecpri. | -دعم ضغط ECPRI، الحد الأقصى لمعدل الواجهة هو 25 جيجابت في الثانية -دعم واجهة ECPRI Fronthaul لتمديد 10 كيلومترات |
تأخير معالجة RRU | - فوق تحت＜50 μ. |
معالجة البيانات RRU. | - دعم إدراك بيانات L1 / الخيار المنخفضة (سبليت 7-2) معالجة *「تضمن：ضغط البيانات，FFT / IFFT.，تصفية برات (اختياري)，RRU ندرك الرقمية إلى التناظرية سيون / التشكيل وإقل من الغدة الأمامية الرقمية」 |
كشف المنبه | - يدعم |
السلطة والدفطة موجة المؤشر | - يدعم |
قالب إشعاع الطيف | - تلبية 3GPP الإشعاع نموذج |
بيئة التطبيق | |
حجم المعدات | ＜13.5L *「330 × 310 × 128 مم 」 |
وزن المعدات | ＜13 كجم |
مزود الطاقة | DC 48V (36 ~ 57V) |
استهلاك طاقة الجهاز | ＜500W. |
الحماية من الصواعق | 20 كا |
EMC / EMI. | EN55022 -Class B / GB / T17626.3 GB / T17626.6 |
مستوى الحماية | IP65. |
البيئة | درجة حرارة：-40 ℃ ~ 55 ℃ رطوبة：2٪ ~ 100٪ |
MTBF. | ＞100000 ساعة |
طريقة التثبيت | وضع مسطح / مثبت على الحائط / القطب |
