قبعات نهاية باردة قابلة للتقلص
FCST
نظرة عامة على المنتج
FCST-FM1/2/3/4 الباردة تقلص نهاية قبعات ختم بيئيًا وحماية أطراف الكابلات المكشوفة ميكانيكيًا دون الحاجة إلى أدوات أو مواد لاصقة أو شريط.وهي عبارة عن أكمام مطاطية أنبوبية مغلقة يتم توسيعها وتحميلها على قلب قابل للإزالة في المصنع.عند وضعه على طرف كابل أو أي جسم أسطواني آخر، تتم إزالة القلب لتوفير ختم إيجابي، مما يحمي أطراف الكابل من الأضرار البيئية.من السهل تركيب وإزالة أغطية نهاية الكابلات الباردة بشكل نظيف.سواء تم شحنها من الشركة المصنعة، أو تخزينها في ساحة الكابلات أو معالجتها في خندق، فإن أطراف الكابلات الخاصة بك محمية من الرطوبة والتلوث والتآكل.أربعة نهاية مختلفة قبعةمتوفرة لاستيعاب مجموعة متنوعة من الأحجام.
المنتج أمزايا
lمقاوم للمياه.
lلا حاجة للمصطكي أو الشريط.
lلا المشاعل أو الحرارة المطلوبة.
lتركيب بسيط وسريع، لا يتطلب أدوات.
lيستوعب مقاسات تتراوح من 11.6 ملم - 84.3 ملم.
lيغلق بإحكام، ويحتفظ بالمرونة والضغط حتى بعد سنوات طويلة من الشيخوخة والتعرض.
مواصفات المنتج
بناء | وصف |
مستوى الحماية | IP68 |
مادة | مطاط إي بي دي إم |
لون | أسود |
نسبة الانكماش | 2:1 |
طلب | الجهد المنخفض للخارجية والداخلية |
استخدام النطاق | 11.6-20.9 ملم، 15.9-30.1 ملم، 26.0-49.2 مم، 45.5-84.3 ملم |
قوة الشد | 9.89 ميجا باسكال |
استطالة | 720% |
قوة الدموع | 38 كيلو نيوتن/م |
طلب | كابل、منتج مصغر、حزمة أنبوب |
بكتيرية Rالمقاومة | Eالتعرض لمدة 28 يومًا دون نمو |
قوة عازلة | ASTMD149-75 @1.75 القيمة الأولية:14.3 كيلو فولت/م |
بعد 7 أيام في 90℃ الماء: 11.1 كيلو فولت/م | |
امتصاص الرطوبة | 7 أيام في 90℃ ماء:زيادة الوزن بنسبة 3.2% |
24 ساعة في 90℃ ماء:زيادة الوزن بنسبة 1.3% |
تجربة أداء
بناء | وصف | المعيار التنفيذي |
مستوى الحماية | IP68 | إيك 60529 |
Tensile Sالقوة | 9.89 ميجا باسكال | أستم د 421-75 |
استطالة | 720% | أستم د 412-75 |
قوة الدموع | 38 كيلو نيوتن/م | أستم د 624 |
بكتيرية Rالمقاومة | Eالتعرض لمدة 28 يومًا دون نمو | أستمج21 |
قوة عازلة | 14.3 كيلو فولت/م | ASTMD149-75 @1.75 القيمة الأولية |
11.1 كيلو فولت/م | بعد 7 أيام في 90℃ ماء | |
امتصاص الرطوبة | زيادة الوزن بنسبة 3.2% | 7 أيام في 90℃ ماء |
زيادة الوزن بنسبة 1.3% | 24 ساعة في 90℃ ماء |

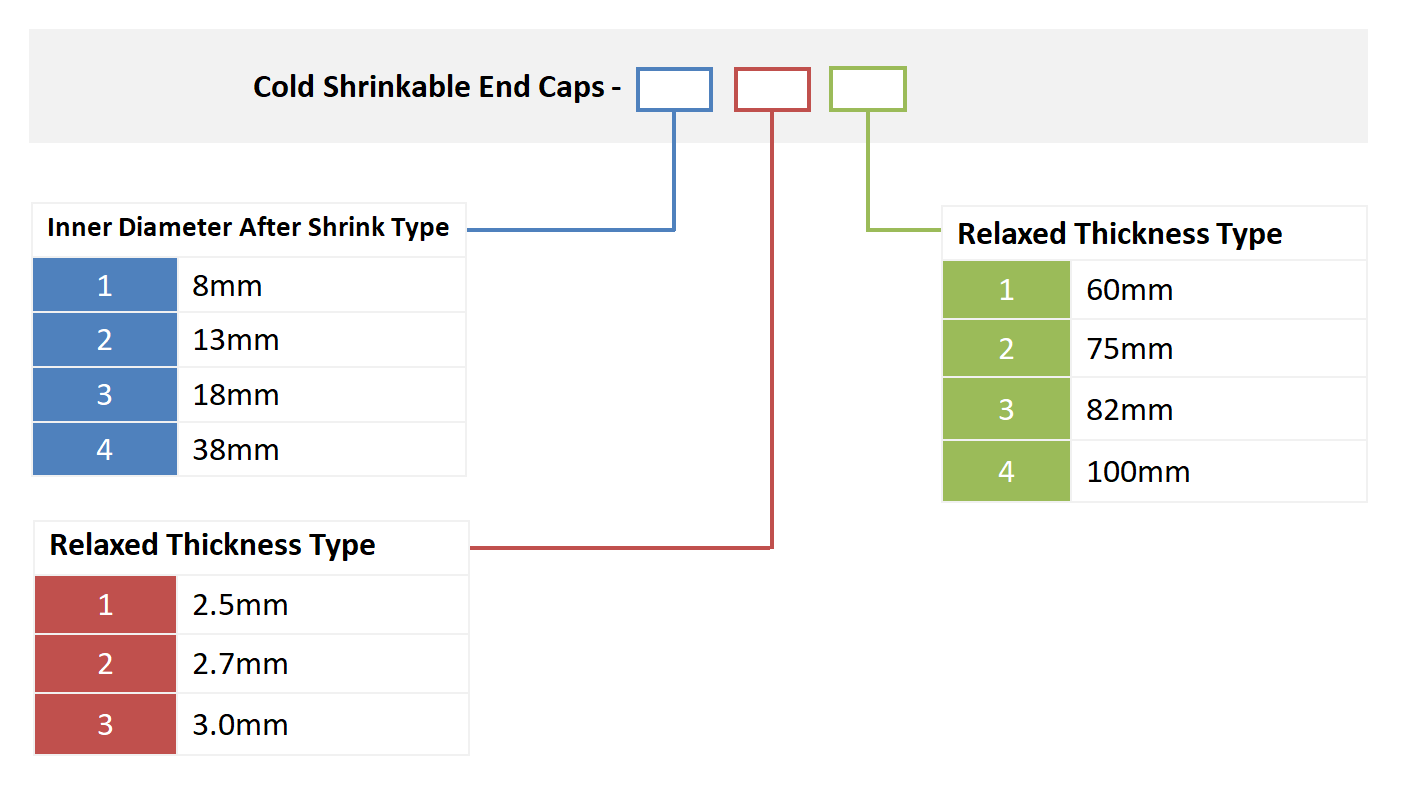

الطلب Iمعلومات
تخصيص | FCST-FM1 | FCST-FM2 | FCST-FM3 | FCST-FM4 |
القطر الداخلي قبل الانكماش | 25 ملم | 35مم | 55مم | 90مم |
القطر الداخلي بعد الانكماش | 8مم (0.315'') | 13مم (0.512'') | 18مم (0.709'') | 38مم (1.496 بوصة) |
طول غير مريح | 50 ملم (1.969'') | 65مم (2.559'') | 72مم (2.835'') | 90 ملم (3.543'') |
طول مريح | 60 ملم (2.362'') | 75مم (2.953'') | 82مم (3.228'') | 100 ملم (3.937 بوصة) |
سمك مريح | 2.5 ملم (0.098 بوصة) | 2.7 ملم (0.106 بوصة) | 3.0 ملم (0.118 بوصة) | 3.0 ملم (0.118 بوصة) |
دقيقة.الحجم المطبق | 11.6مم (0.457 '') | 15.9مم (0.626'') | 26.0مم (1.024'') | 45.5مم (1.791 بوصة) |
الحد الأقصى للحجم المطبق | 20.9مم (0.823'') | 30.1مم (1.185'') | 49.2مم (1.937'') | 84.3مم (3.319'') |

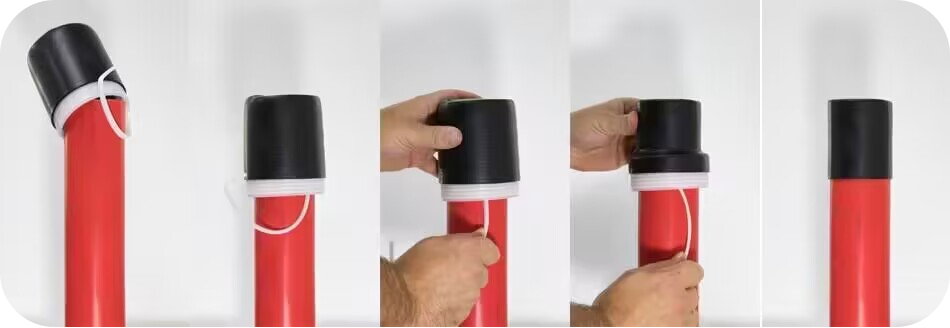

تطبيق المنتج والتثبيت
