FCST-PUEM1
FCST
FCST-PUEM1
نظرة عامة على المنتج

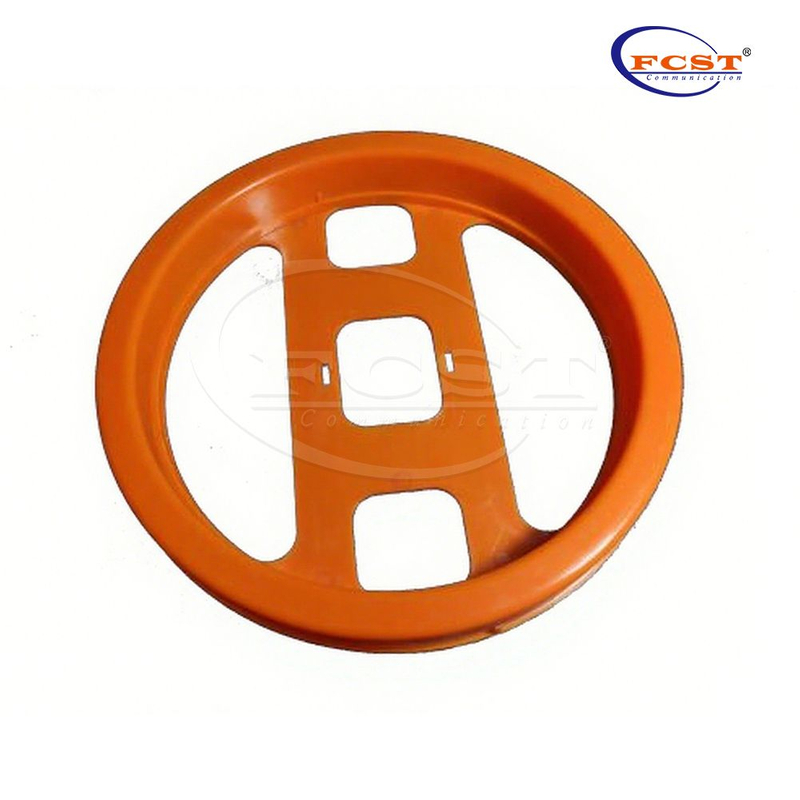

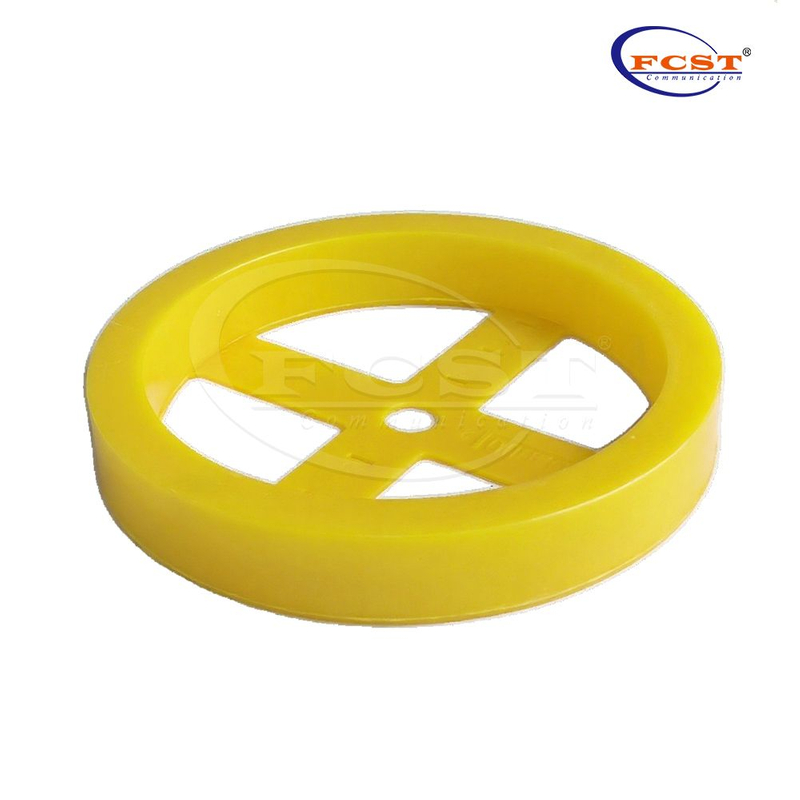

تم تجهيز العلامة الإلكترونية السلبية تحت الأرض FCST-PUEM1 2.25-2.5m بملف تحريضي يبلغ قطره 19 سم وإشارة تحريض قوية، والتي يمكن استخدامها لتحديد المواقع الإلكترونية لخطوط الأنابيب أو المرافق العميقة تحت الأرض. تم تصميم علامة القرص FCST-PUEM1 وإنتاجها وفقًا للترددات القياسية الدولية، وهي متوافقة مع محددات مواقع العلامات الإلكترونية المصممة والمنتجة وفقًا للترددات القياسية الدولية. (بدون وضع المعرف)
مزايا المنتج
نطاق الكشف يصل إلى <2.5 متر.
ارتفاع موقع علامة علامة الدقة.
لا توجد مواد كيميائية ضارة في الداخل.
للتفاصيل أو التثبيت المباشر المدفون.
التوجه الذاتي RF Reflector يضمن أفضل نطاق الكشف والدقة.
مصممة وفقا للترددات القياسية العالمية.
مواصفات المنتج
بناء | وصف |
نوع المنتج | نسخة ex.id |
تكرار | 169.8 كيلو هرتز / 145.7 كيلو هرتز / 121.6 كيلو هرتز / 101.4 كيلو هرتز / 134 كيلو هرتز / 83 كيلو هرتز / 66.35 كيلو هرتز |
أقصى عمق يمكن اكتشافه | 2.25 ~ 2.5 م (إصدار EX.ID) |
خدمة الحياة | 50 سنة |
قطر | Φ215 ملم 丨8.46 بوصة |
ارتفاع | 30 ملم 1.18 بوصة |
مادة | تغليف HDPE أو ABS، مقاوم للتآكل الكيميائي |
وزن | 0.217 كجم ± 10% |
مستوى الحماية | IP68 |
درجة حرارة التخزين | -30 درجة مئوية إلى +55 درجة مئوية |
درجة حرارة التشغيل | -30 درجة مئوية إلى +55 درجة مئوية |
تثبيت الكثافة | عادة 10 ~ 20 م |
القدرة على مكافحة الإفلات | قادرة على تحمل السقوط من ارتفاع 3 أمتار دون التأثير على الأداء الكهربائي |
مقاومة الضغط | قادرة على تحمل ضغط 20 كيلو نيوتن دون التعرض للتلف |
توافق الكاشف | يمكن قراءة ED8000 أو أجهزة كشف أخرى بنفس التردد (على سبيل المثال: سلسلة 3M Dynatel) |
التركيبات

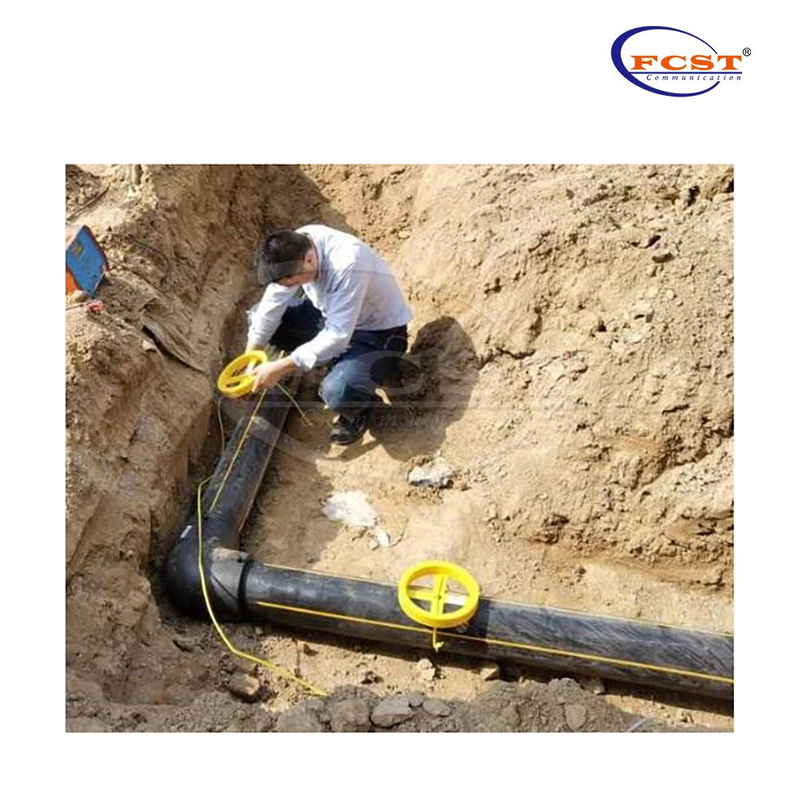

يجب تثبيت علامة القرص الإلكترونية فوق خط الأنابيب وإبقائها أفقية قدر الإمكان. يجب أن يتم ربط الأنبوب غير المعدني مباشرة بخط الأنابيب وتثبيته برباطات. عند تغطية التربة، يجب استخدام الرمل أو الرمل لملء الفجوة بين العلامة وخط الأنابيب لتجنب القوة غير المتساوية على العلامة بعد تغطية التربة.
وبالنظر إلى عدم اليقين بشأن سُمك غطاء التربة اللاحق، يوصى عمومًا بأن يكون عمق الدفن أقل من 80% من الحد الأقصى للعمق الذي يمكن اكتشافه في النموذج.
لتجنب التداخل المتبادل بين العلامات، يجب أن تكون المسافة بين علامتين متجاورتين أكبر من 1.5 متر. ورقة بيانات العلامة الإلكترونية FCST-PUEM1.
لا تضغط على العلامة الموجودة أسفل خط الأنابيب أو الكائن المحدد.
إذا كان أنبوبًا معدنيًا، فيجب إبقاء العلامة على مسافة لا تقل عن 12 سم من أعلى الأنبوب، ويجب ألا يكون هناك أي أشياء معدنية تغطي العلامة.
الأسئلة الشائعة
Q1: ما هي أقطار الكابلات/القنوات التي يمكن لقرص تحديد التربة الليفي أن يدعمها؟
ج: إن علاماتنا الخاصة بكابلات الاتصالات السلكية واللاسلكية تدعم نطاقًا واسعًا من الأقطار، عادةً من 2.25 إلى 2.5 متر.
