FCST01136
FCST
FCST01136
مزايا المنتج
ل إغلاق الألياف المضمنة مصنوع من البلاستيك عالي الجودة المقاوم للصدمات وله واجهة مستخدم قياسية يمكن إعادة فتحها.
ل يمكن أن تستوعب وحدتين LGX الخائن 1x8 PLC أو نوع الأنبوب الفولاذي ؛
ل وظيفة مضادة للأشعة فوق البنفسجية، ومضادة للتأثير وماء؛
لوح الوجه الفريد ، زاوية الوجه ≥ 180 درجة، منطقة الاندماج ومنطقة التوزيع أكثر وضوحًا، مما يقلل من تقاطع الكابل؛ يمكن لكابل الألياف الضوئية الدخول والخروج من الصندوق دون قطع الكابل.
المعلمات التقنية
l نصف قطر انحناء الألياف الضوئية: ≥40mm فقدان إضافي لعلبة اللصق: .10.1dB.
نطاق درجة الحرارة : -40 درجة مئوية ~ +60 درجة مئوية.
ل الضغط الجانبي المضاد: ≥2000N / 10cm مقاومة التأثير: ≥20N.m.
فئة الحماية: IP65.
مواصفات المنتج
بناء | وصف |
الأعلى. سعة | واحد : 96 النوى |
مادة | ب + غف |
البعد (مم) | 285*175*90 |
مداخل/منافذ | 3/3 |
تثبيت | القطب / الجوي / فتحة التفتيش |
منفذ الكابل | 2 قطعة منافذ مستديرة 8-20 مللي متر ، 4 قطعة كابل دائري 5-16 مللي متر |
قطر كابل الألياف | Φ 7 مم ~ φ 18 مم |
عدد الصواني | 4 |
سعة الدرج | 24F |
إجراء التثبيت

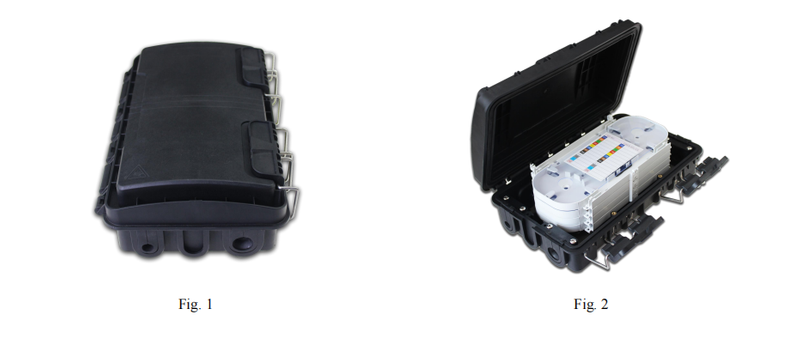

قم بإزالة الغلاف الخارجي والسترة الداخلية والأنبوب السائب من الكابل، وقم بإزالة معجون تعبئة الزيت داخل الكابل، وحافظ على طول الألياف من 1 إلى 1.6 متر والقلب الفولاذي من 30 إلى 50 مم؛ أدخل كابل التغذية من خلال المدخل وقم بقفله باستخدام الطوق ولوحة القوة لتثبيت قلب الألياف. يتم لف الكابل الضوئي الزائد في الأسفل، ويتم إدخال كابل الألياف الضوئية المدمج في علبة الألياف. سيتم تثبيت كابل الألياف الضوئية الزائد عن الحاجة وتخزينه في الجزء السفلي من الصندوق، وإدخال الكابل في علبة الوصلات. (انظر الشكل 1)
قم بتوجيه أحد طرفي الكابل إلى الأنبوب القابل للتقلص بالحرارة على فتحات الربط الانصهار، وقم بالتسخين بشكل مناسب لجعل الألياف وأنبوب الحماية مدمجين في واحد، ويتم قطع موصل الألياف الضوئية المحمي في أخدود الأسلاك؛ ضع غطاء PVC لمنع السقوط. (انظر الشكل 2)
قائمة التعبئة
الجسم الرئيسي | 1 مجموعة |
L = 400 مم أنبوب عازل من الألياف العارية | 2 قطعة |
هوب / المشبك | 2 قطعة |
ربطة عنق نايلون مقاس 3 × 100 | 10 قطع |
أنبوب قابل للانكماش بالحرارة L = 60 مم | 2-72 قطعة (التكوين حسب الطلب) |
دليل المستخدم | 1 قطعة |
خدمات التصميم والتخصيص
لتوفير الخدمة مع عملية كاملة من مخطط إلى المنتج إلى العميل.
تلبي متطلبات العميل لتخصيص الشعار في مكان مناسب للمنتج الحالي.
تلبي متطلبات العميل لإجراء تعديل وتخصيص معقول للمنتج الحالي.
l توفر حاوية الألياف الضوئية تصميمًا مجانيًا وفقًا لمتطلبات العميل بعد توقيع اتفاقية تعاون.
