| الكمية: | |
|---|---|
FCST01143
FCST
FCST01143
منتج سمات
l ال إغلاق الألياف مصنوع من بلاستيك عالي الجودة مقاوم للصدمات وله واجهة مستخدم قياسية يمكن إعادة فتحها.يمكن أن تستوعب وحدتي LGX الخائن 1x8 PLC أو نوع الأنبوب الفولاذي ؛
l وظيفة مضادة للأشعة فوق البنفسجية، ومضادة للصدمات، ومقاومة للماء؛
l لوح الوجه الفريد، زاوية الوجه ≥ 180 درجة، منطقة الدمج ومنطقة التوزيع أكثر وضوحًا، مما يقلل من تقاطع الكابل؛
l يمكن لكابل الألياف الضوئية الدخول والخروج من الصندوق دون قطع الكابل.
مواصفات المنتج
نموذج | FCST01143 |
البعد (مم) | 285*175*110 |
كابل Dالقطر (مم) | Φ 7-φ 18 |
كابل Pأورت | 2 قطعة منافذ مستديرة 8-20 مللي متر ، 4 قطعة كابل دائري 5-16 مللي متر ، 16 قطعة منافذ كابل قطرها 3-7 ملم |
ماكس.سبليت Ratio | 2 قطعة 1x8 أنبوب فولاذي مقسم |
الأعلى.مشترك كهربائي Nبني مصفر | 18 جهاز كمبيوتر شخصى |
الأعلى.لصق او جمع Tشعاع | حاسب شخصي 1 |
الأعلى.انصهار Splice | 24 النوى |
اِصطِلاحِيّ Pأراميترات
l نصف قطر انحناء الألياف الضوئية: ≥40mm.
l خسارة إضافية لعلبة اللصق: .10.1 ديسيبل .
l نطاق درجة الحرارة: -40 درجة مئوية ~ +60 درجة مئوية.
l مكافحة الضغط الجانبي: ≥2000N/10 سم مقاومة التأثير:
≥20N.m فئة الحماية: IP65.
تثبيت Pإجراء

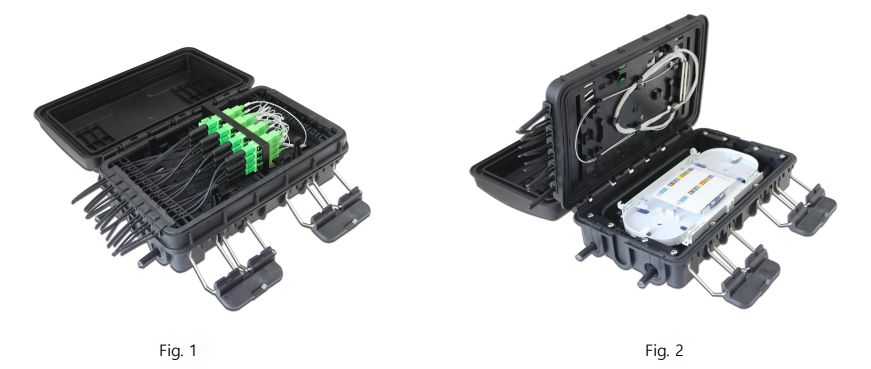

افتح الصندوق، وقم بتثبيت المحولات على الحامل البلاستيكي.(انظر الشكل 1)
قم بإزالة الغلاف الخارجي والسترة الداخلية والأنبوب السائب من الكابل، وقم بإزالة معجون تعبئة الزيت داخل الكابل، وحافظ على طول الألياف من 1 إلى 1.6 متر والقلب الفولاذي من 30 إلى 50 مم؛أدخل كابل التغذية من خلال المدخل وقم بقفله باستخدام الطوق ولوحة القوة لتثبيت قلب الألياف.يتم لف الكابل الضوئي الزائد في الأسفل، ويتم إدخال كابل الألياف الضوئية المدمج في علبة الألياف.سيتم تثبيت كابل الألياف الضوئية الزائد وتخزينه في الجزء السفلي من الصندوق، ثم أدخل الكابل في علبة الوصلات.(انظر الشكل 2)

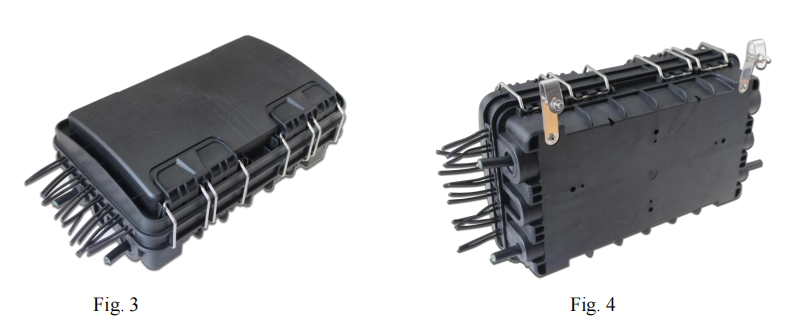

أدخل موصلات كابل السقوط في محول وحدة التقسيم (جانب الإخراج)، ثم ثبت الكابل في فتحات التثبيت، ثم من خلال الختم المطاطي لإخراج الكابل.(انظر الشكل 3)
أدخل ضفيرة الكابل في فتحة التثبيت، ثم قم بالمرور عبر المطاط الختم للمنفذ لإخراج الكابل.
أغلق الغطاء، وأغلق الإبزيم لإكمال التثبيت، ثم قم بتثبيت الخطافات المعدنية ثم قم بتعليقه على الكابل الهوائي.
خدمات التصميم والتخصيص
l ال الضميمة لصق الألياف البصرية تقديم الخدمة مع العملية برمتها من المخطط إلى المنتج إلى العميل.
l تلبية العملاء’متطلبات تخصيص الشعار في مكان مناسب للمنتج الحالي.
l تلبية العملاء’متطلبات إجراء تعديل وتخصيص معقول للمنتج الحالي.
l تقديم تصميم مجاني وفقًا لمتطلبات العميل بعد توقيع اتفاقية التعاون.
