FCST01176
FCST
FCST01176
نظرة عامة على المنتج

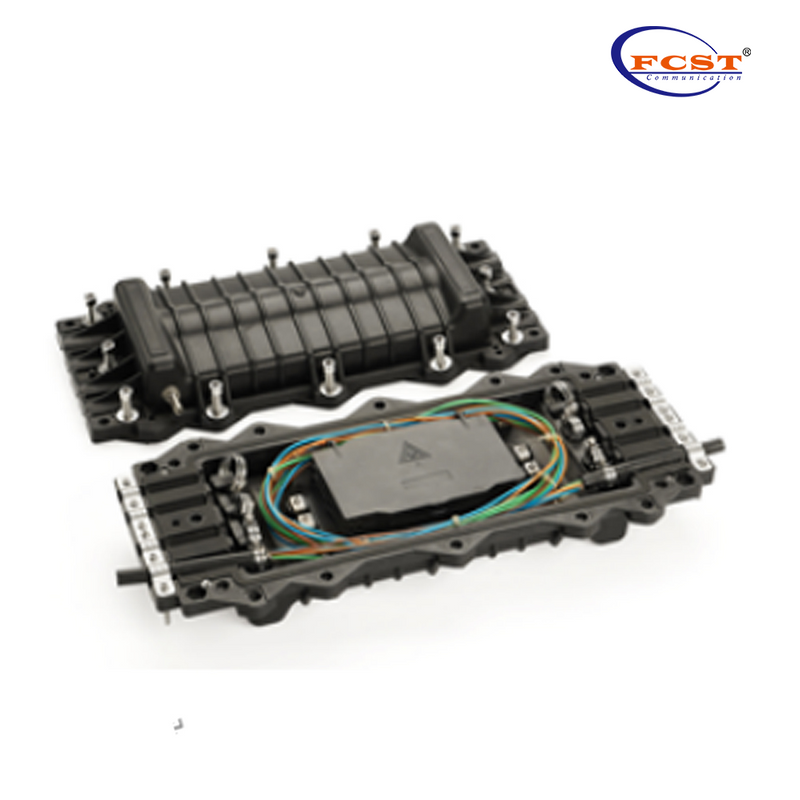

FCST01176 Fiber Optic Splice Closure هو نوع من منتجات توصيل الكابلات الضوئية متعددة الأغراض، والتي يمكنها توصيل وتقسيم الألياف الضوئية. يمكن تطبيق الصندوق على مجموعة متنوعة من الكابلات الضوئية (الغطاء السائب، الهيكل العظمي، الشريط، إلخ.) ويمكن تثبيته في مجموعة متنوعة من البيئات (العلوية، الجدار، خط الأنابيب، فتحة التفتيش، تحت الأرض)، ولمجموعة متنوعة من طرق التوصيل (التوزيع، الجسر، الفرع، إلخ.).
مزايا المنتج

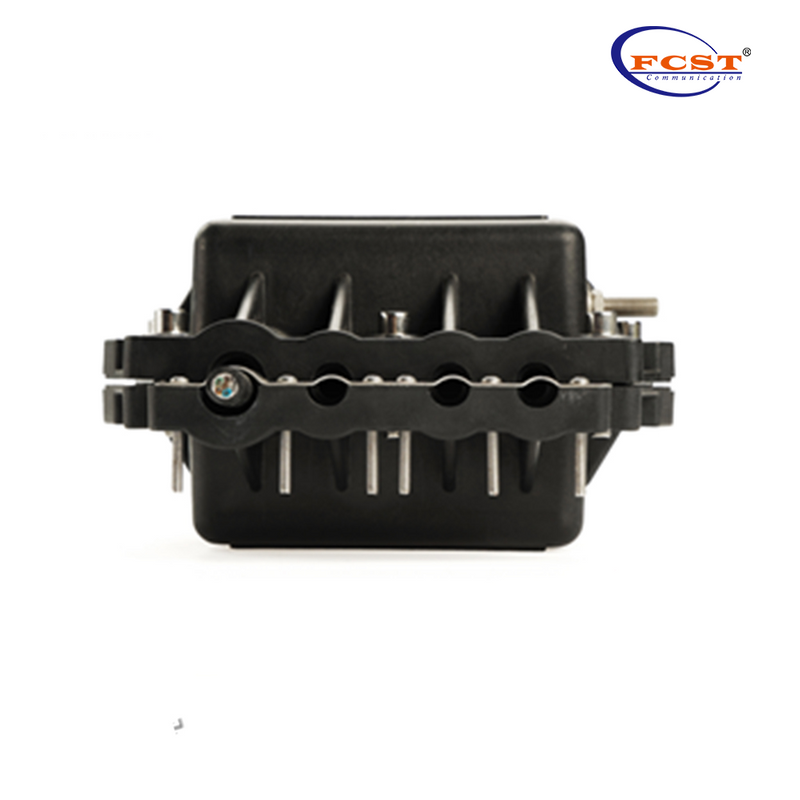

ل منافذ الكابلات: 8 منافذ كابلات في المجموع. ستة منافذ قطر Φ8 ~ Φ13، قطر منفذين Φ10 ~ Φ17.5.
أداء الختم : وضع الختم الميكانيكي، درجة الحماية تصل إلى IP 68.
l السعة القصوى: صينية لصق تدعم 24f، السعة القصوى تصل إلى 144f.
ل مقاومة الطقس القوية، يمكن أن تقاوم بشكل فعال درجات الحرارة العالية والمنخفضة واختبارات التآكل الكيميائي.
ل تشديد البراغي وحشية كلها مصنوعة من الفولاذ المقاوم للصدأ 304 لتحسين مقاومة التآكل.
وضع التثبيت : مناسب للتركيب الجوي، وخط الأنابيب، وفتحة التفتيش، والتركيب تحت الأرض.
مواصفات المنتج
بناء | وصف |
الأعلى. سعة | 144النوى |
مادة | ب + غف |
البعد (مم) | 457* 201*120 |
مداخل/منافذ | 4/4 |
تثبيت | العلوية، الجدار، خط الأنابيب، فتحة التفتيش، تحت الأرض |
الوزن الصافي ( ز ) | 4200 |
مستوى الحماية | IP68 |
قطر كابل الألياف | 6 منافذ: Φ 8～ 13 مم؛ 2 منفذ: Φ 10～ 17.5 ملم |
وضع الختم | ميكانيكية |
عدد الصواني | 6 |
سعة الدرج | 24F |

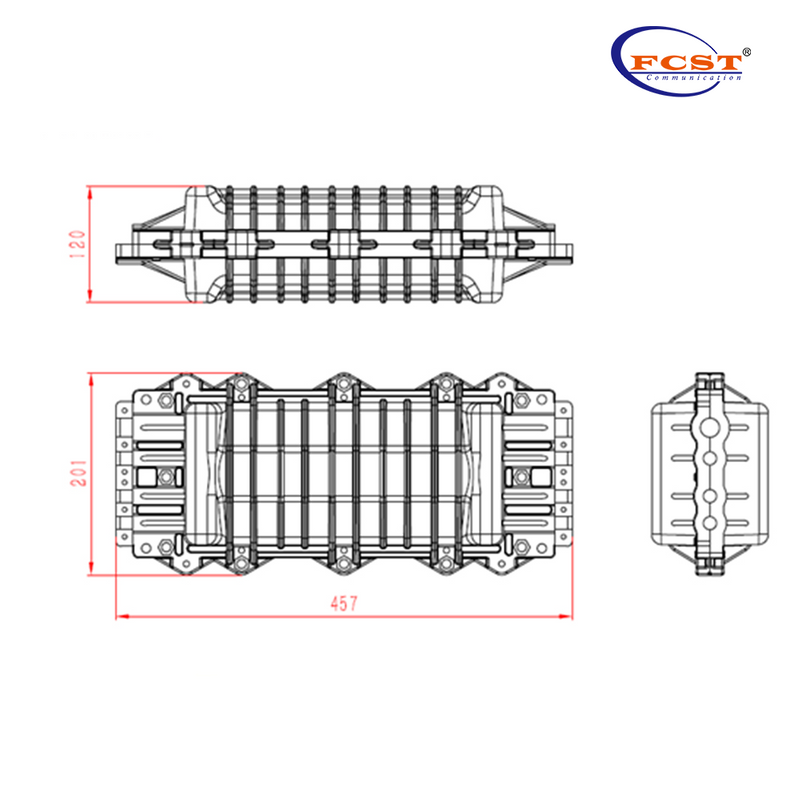

رسم الهيكل
الوحدة: مم
الملحقات القياسية (الصورة للرجوع إليها فقط)
ملحق اختياري
خدمات التصميم والتخصيص
لتوفير الخدمة مع عملية كاملة من مخطط إلى المنتج إلى العميل.
تلبي متطلبات العميل لتخصيص الشعار في مكان مناسب للمنتج الحالي.
تلبي متطلبات العميل لإجراء تعديل وتخصيص معقول للمنتج الحالي.
ل تقديم تصميم مجاني وفقا لمتطلبات العميل بعد توقيع اتفاقية تعاون.
