FCST012128
FCST
FCST012128
نظرة عامة على المنتج

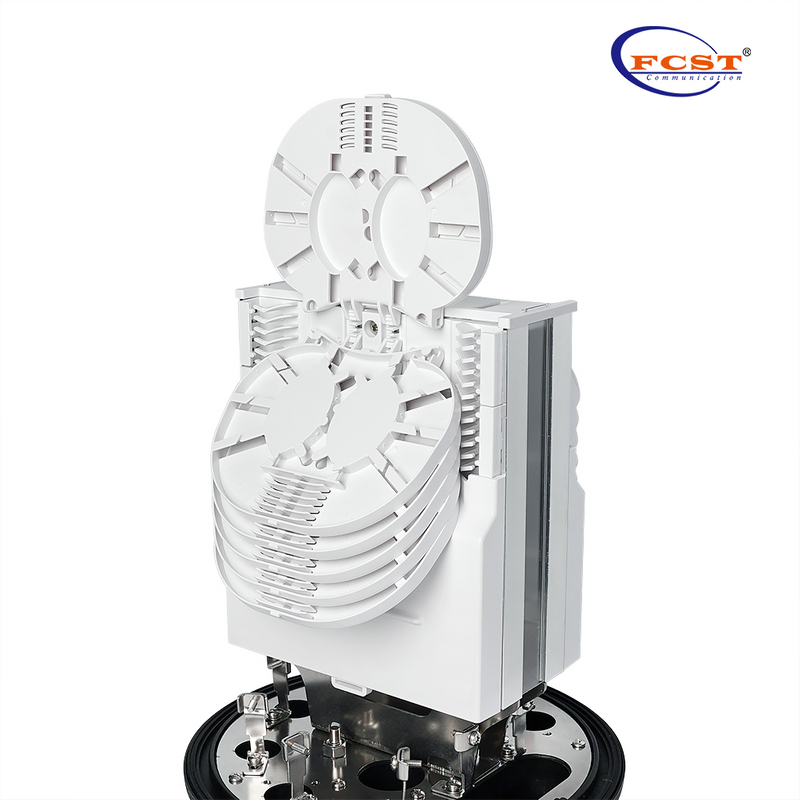

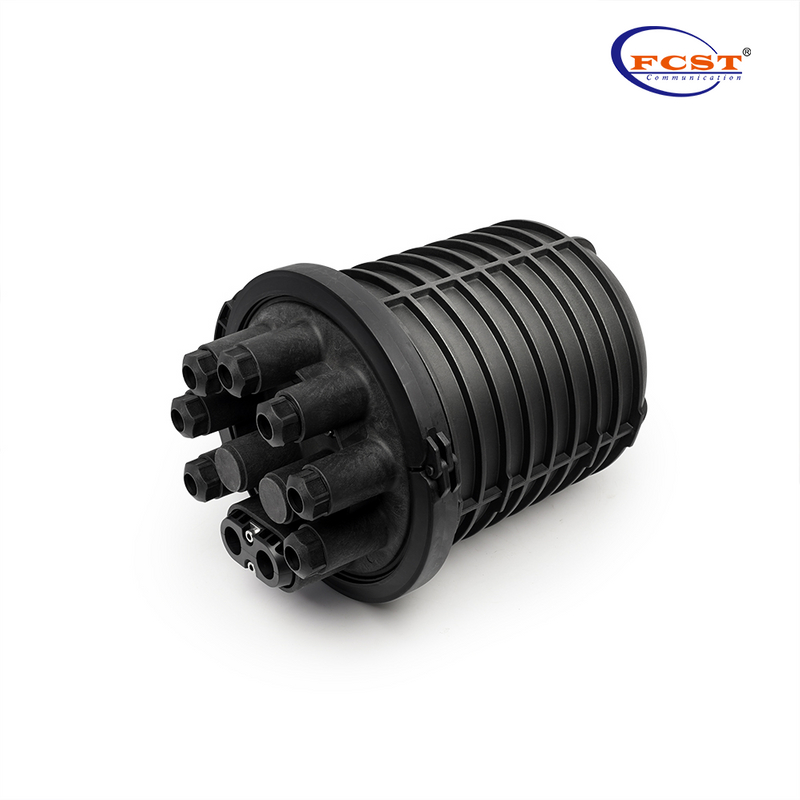

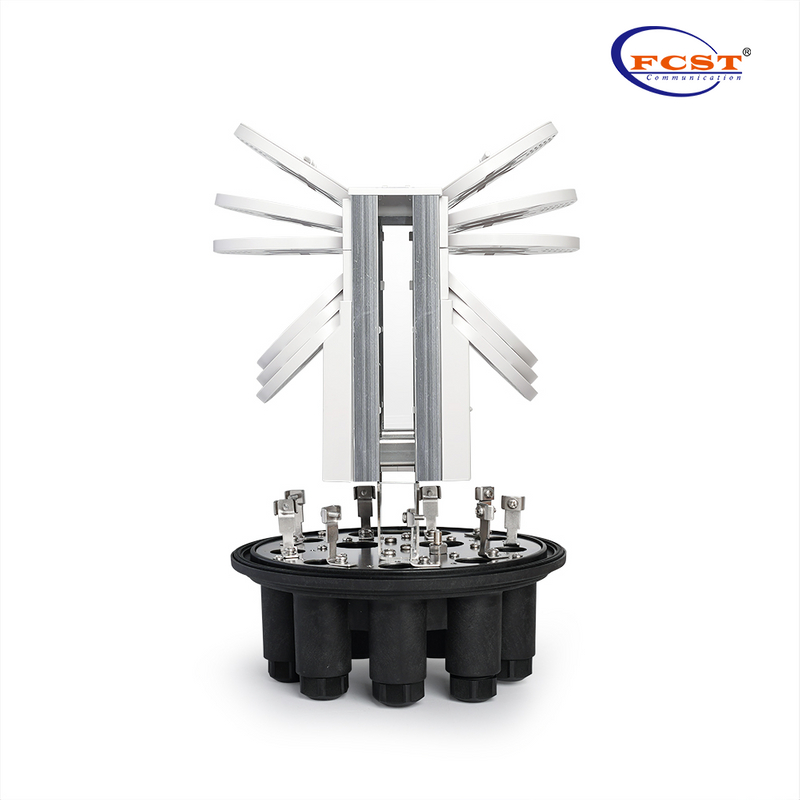

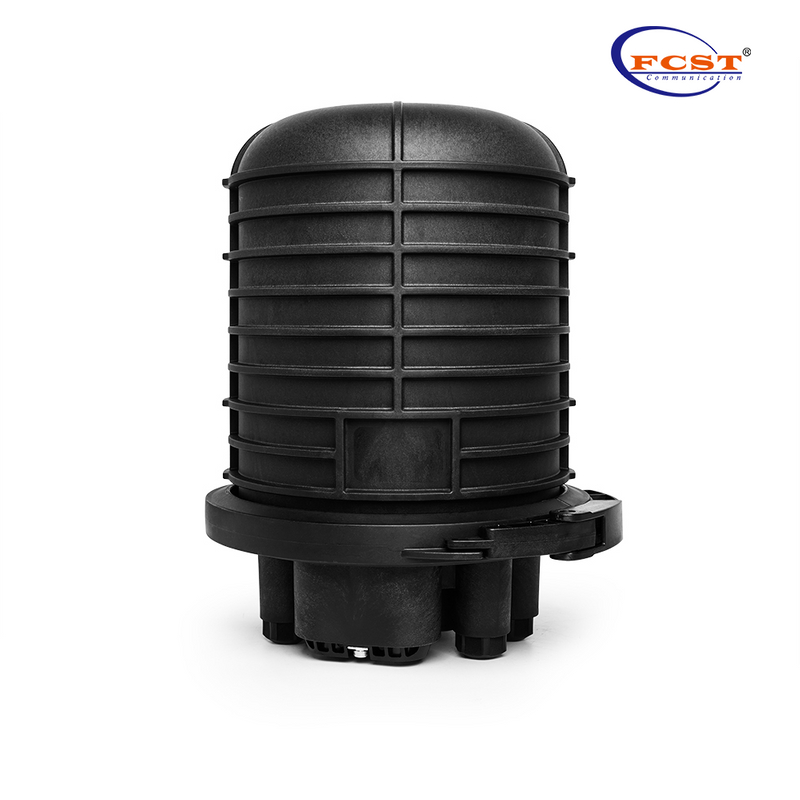

FCST012128 تم تصميم نوع إغلاق وصلة الألياف البصرية من FOSC لتوصيل كابلات الألياف وحمايتها. يحتوي هذا الطراز على منفذ واحد غير مقطوع، وسبعة منافذ فرعية، ومنفذين للكابلات. يمكن استخدام نوع قبة الإغلاق في تطبيقات مختلفة لربط وتفريع كابلات الألياف الضوئية، وهو مناسب للتطبيقات الجوية والمبطنة بالأنابيب وفتحات التفتيش والتطبيقات المدفونة مباشرة. ينطبق هذا على أي نوع من الكابلات (أنبوب فضفاض، هيكل عظمي، شريط، إلخ.)
مزايا المنتج
ل توفير خدمة تخصيص الشعار.
طريقة التثبيت : مناسبة للدفن المباشر، الجوي، القطب، خطوط الأنابيب، فتحة التفتيش، إلخ.
ل الختم: يتم اعتماد الختم الميكانيكي لجسم الصندوق وفوهة الكابل، مع درجة حماية IP68.
l السعة: يمكنها تركيب 24 قطعة من صواني الألياف ذات 6 نواة أو 12 قطعة من صواني الألياف ذات 12 نواة، مع السعة القصوى التي تبلغ 144 نواة.
ل قطر الكابل: 1 منفذ غير مقطوع يدعم كابل φ10 ~ 22 مم؛ 7 منافذ فرعية تدعم كابل φ8～18 مم؛ 2 منفذ إسقاط يدعم الكابل الناعم φ2*3 مم.
مواصفات المنتج
بناء | وصف |
سعة | 144F( ألياف واحدة ) |
البعد (مم) | 370* φ 300 ملم |
الوزن ( كجم ) | 5.5-6.2 |
ختم نوع T | النوع الميكانيكي أو المنفذ الأوسط بواسطة الانكماش الحراري |
الموانئ | 1+7+2 |
قطر الكابل | 1 * منفذ بيضاوي: Φ 10～ 22 مم؛ |
سعة الدرج (ألياف واحدة) | 6/12و |
الحد الأقصى لعدد الصواني | 6و: 24 قطعة؛ 12و: 12 قطعة |
مادة | ب + غف |
مستوى الحماية | IP68 |
رسم الهيكل
تطبيق المنتج
قائمة الملحقات

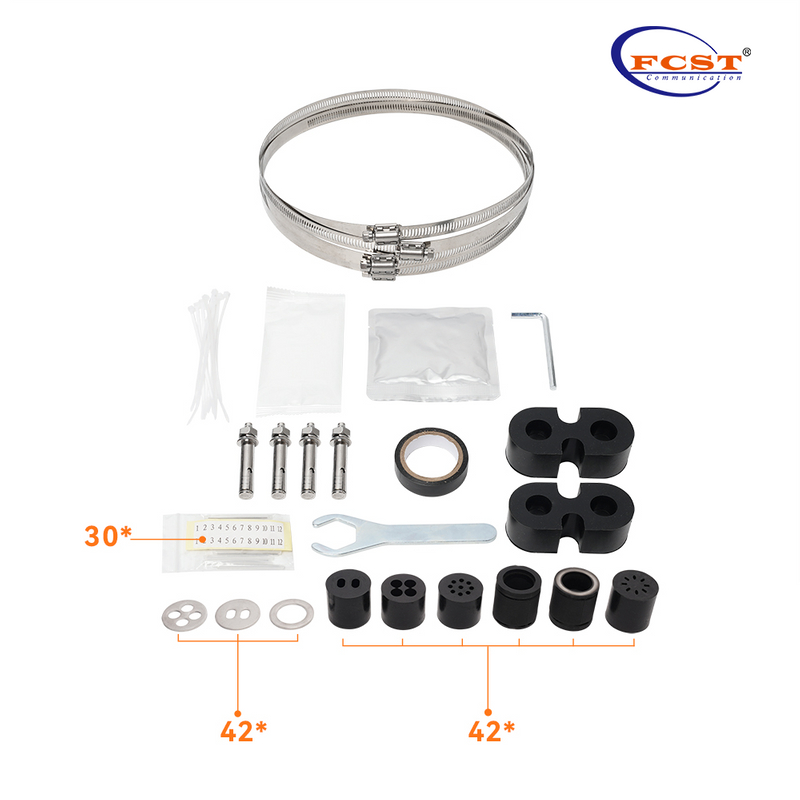

الملحقات القياسية (الصور للرجوع إليها فقط)
ملحق اختياري (الصور للرجوع إليها فقط)
معلومات التعبئة
بناء | وصف |
البعد الخارجي ( الطول * العرض * الارتفاع ) مم | 550*315*285 |
الوزن/الكمبيوتر الشخصي （ kgs ） | 6.9 |
حجم الكرتون （ l*w*h ） mm | - |
Qty/CTN （ PCS ） | - |
الوزن/CTN （ kgs ） | - |
خدمات التصميم والتخصيص
لتوفير الخدمة مع عملية كاملة من مخطط إلى المنتج إلى العميل.
تلبي متطلبات العميل لتخصيص الشعار في مكان مناسب للمنتج الحالي.
تلبي متطلبات العميل لإجراء تعديل وتخصيص معقول للمنتج الحالي.
ل تقديم تصميم مجاني وفقا لمتطلبات العميل بعد توقيع اتفاقية تعاون.
