| الكمية: | |
|---|---|
FCST02261
FCST
FCST02261
نظرة عامة على المنتج
يتم استخدام الجهاز كنقطة إنهاء لكابل التغذية للاتصال بكابل إسقاط في نظام شبكة اتصالات FTTx.يمكن إجراء ربط الألياف وتقسيمها وتوزيعها في هذا الصندوق، وفي الوقت نفسه يوفر حماية وإدارة قوية لمبنى شبكة FTTx.
منتج مزايا
l إجمالي الهيكل المغلق.
l المواد: PC+ABS، مقاوم للرطوبة، مقاوم للماء، مقاوم للغبار، مضاد للشيخوخة، مستوى حماية يصل إلى IP65.
l مشبك لكابل التغذية وكابل الإسقاط، وربط الألياف، والتثبيت، والتخزين، والتوزيع...إلخ في مكان واحد.
l تعمل الكابلات والضفائر وأسلاك التصحيح عبر مساراتها الخاصة دون إزعاج بعضها البعض، كما يتم تركيب جهاز تقسيم PLC من النوع الصغير، وسهولة الصيانة.
l يمكن قلب لوحة التوزيع، ويمكن وضع كابل التغذية عن طريق منفذ التعبير، مما يسهل الصيانة والتركيب.
l يمكن تركيب الصندوق عن طريق التثبيت على الحائط أو التثبيت على عمود، وهو مناسب للاستخدام الداخلي والخارجي.
مواصفات المنتج
بناء | وصف |
الأعلى.سعة | 60 نواة（فرع 16 النوى） |
مادة | الكمبيوتر + ABS |
البعد (مم) | 343*239*127 |
مداخل/منافذ | 4/16 |
تثبيت | تركيب القطب، تركيب الركيزة تركيب ستراند، تركيب على الحائط |
الوزن الصافي（g） | 2400 |
مستوى الحماية | IP65 |
قطر كابل الألياف | Φ13 ~ 16 ملم |
عدد الصواني | 5 |
سعة الدرج | 12F |
تركيب موصل الألياف

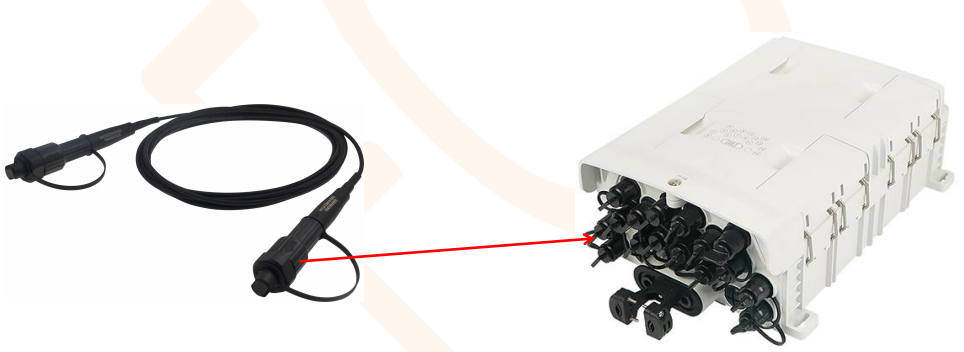

ملحوظة：واجهة FCST02261 يتم استخدام صندوق توزيع الألياف الضوئية جنبًا إلى جنب مع كابل توزيع FastConnect.

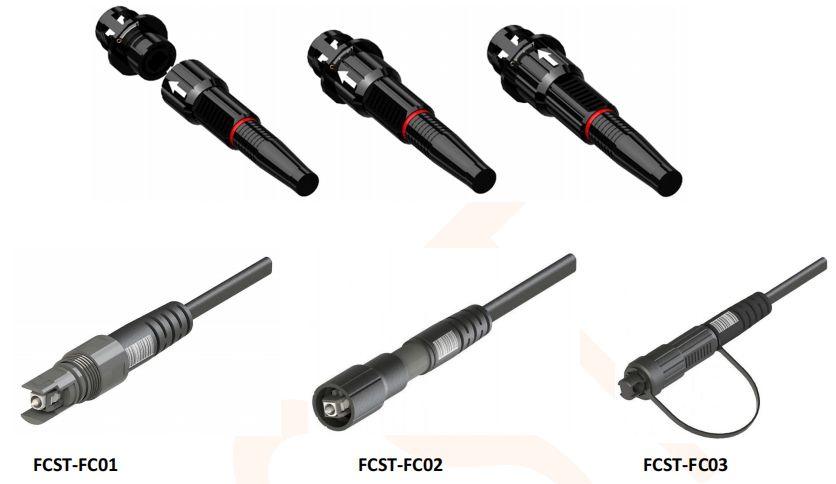

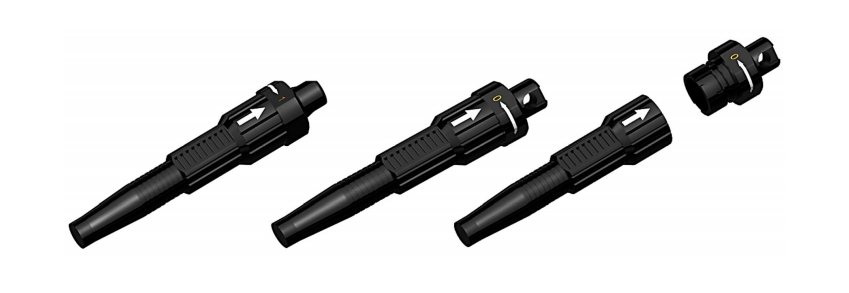

1. قم بتدوير جزء السهم من موصل الألياف عكس اتجاه عقارب الساعة وأخرج غطاء الغبار.
2.يوجد جزء السهم من موصل الألياف في الأعلى، أدخل موصل الألياف في المقبس ثم قم بتدوير جزء السهم في اتجاه عقارب الساعة.

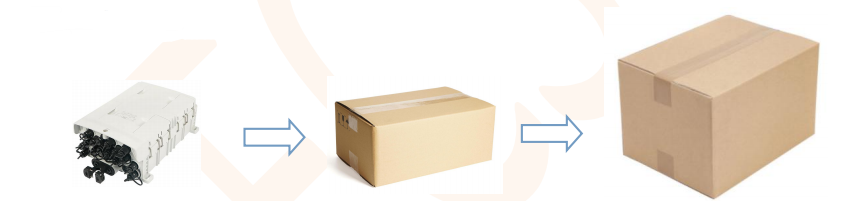

جمع معلومات
بناء | وصف |
البعد الخارجي（الطول*العرض*الارتفاع）مم | 391*239*127 |
الوزن/الكمبيوتر（كلغ） | 2.4 |
حجم الورق المقوى（الطول*العرض*الارتفاع）مم | 515*415*460 |
الكمية / الشركة التونسية للملاحة（جهاز كمبيوتر شخصى） | 6 |
الوزن/الشركة التونسية للملاحة（كلغ） | 15.2 |
