FCST02261
FCST
FCST02261

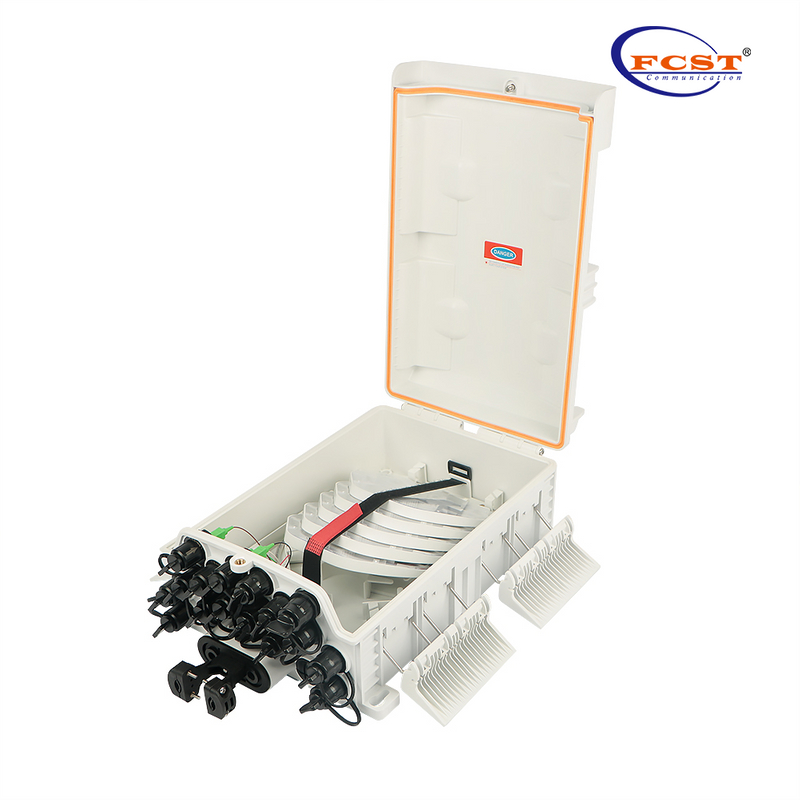

نظرة عامة على المنتج
يتم استخدام الجهاز كنقطة إنهاء لكابل التغذية للاتصال بكابل إسقاط في نظام شبكة اتصالات FTTx. يمكن إجراء ربط الألياف وتقسيمها وتوزيعها في هذا الصندوق، وفي الوقت نفسه يوفر حماية وإدارة قوية لمبنى شبكة FTTx.
مزايا المنتج
ل إجمالي الهيكل المغلق.
ل المواد: PC + ABS، مقاوم للرطوبة، مقاوم للماء، مقاوم للغبار، مضاد للشيخوخة، مستوى حماية يصل إلى IP65.
L chlamping لكابل التغذية وكابل إسقاط ، الربط الألياف ، التثبيت ، التخزين ، التوزيع ... إلخ في واحد.

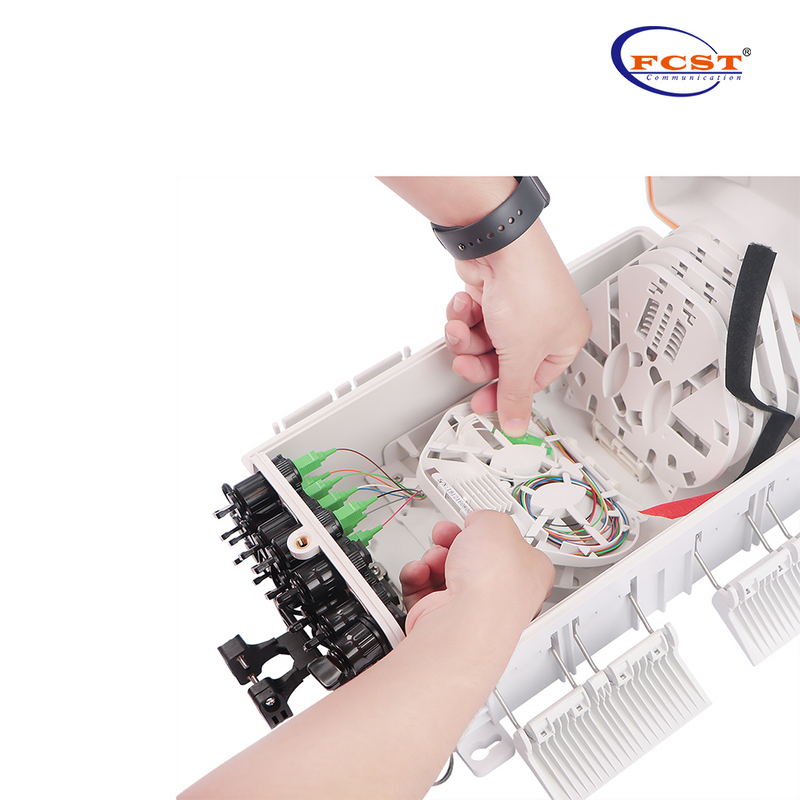

l يتم تشغيل الكابلات والأسلاك التوصيلية وأسلاك التصحيح من خلال مساراتها الخاصة دون إزعاج بعضها البعض، وتركيب جهاز تقسيم PLC من النوع الصغير، وسهولة الصيانة.
l يمكن قلب لوحة التوزيع، ويمكن وضع كابل التغذية عن طريق منفذ التعبير، وسهل الصيانة والتركيب.
يمكن تثبيت الصندوق عن طريق التثبيت على الحائط أو التثبيت على الأعمدة، وهو مناسب للاستخدام الداخلي والخارجي.
مواصفات المنتج
بناء | وصف |
الأعلى. سعة | 60 نواة ( فرع 16 نواة ) |
مادة | الكمبيوتر + ABS |
البعد (مم) | 343*239*127 |
مداخل/منافذ | 4/16 |
تثبيت | تصاعد القطب ، تصاعد قاعدة التمثال تصاعد حبلا ، توجيه الجدار |
الوزن الصافي ( ز ) | 2400 |
مستوى الحماية | IP65 |
قطر كابل الألياف | Φ 13 ~ 16 ملم |
عدد الصواني | 5 |
سعة الدرج | 12F |

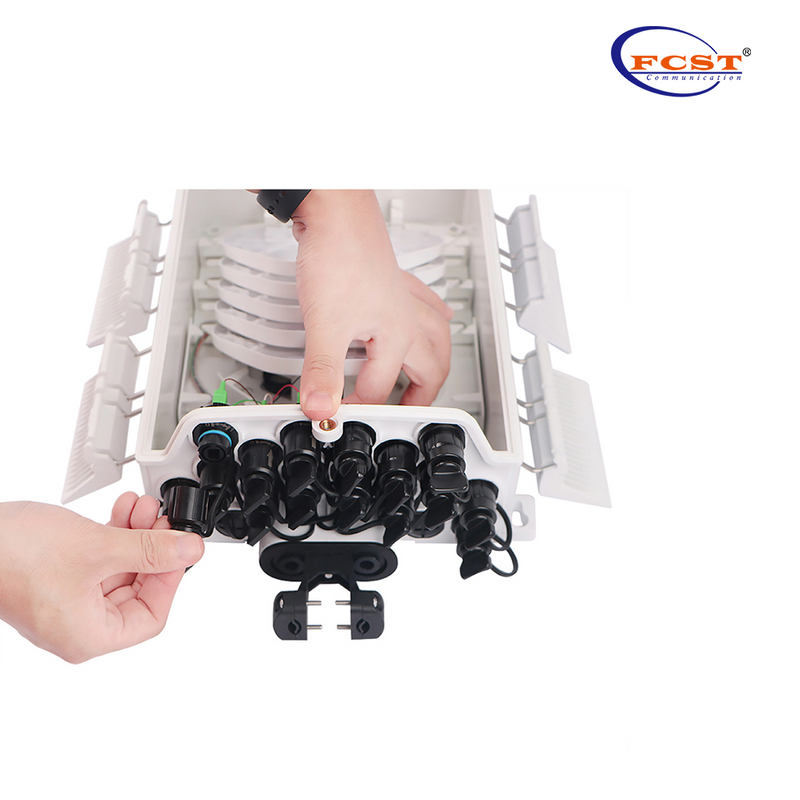

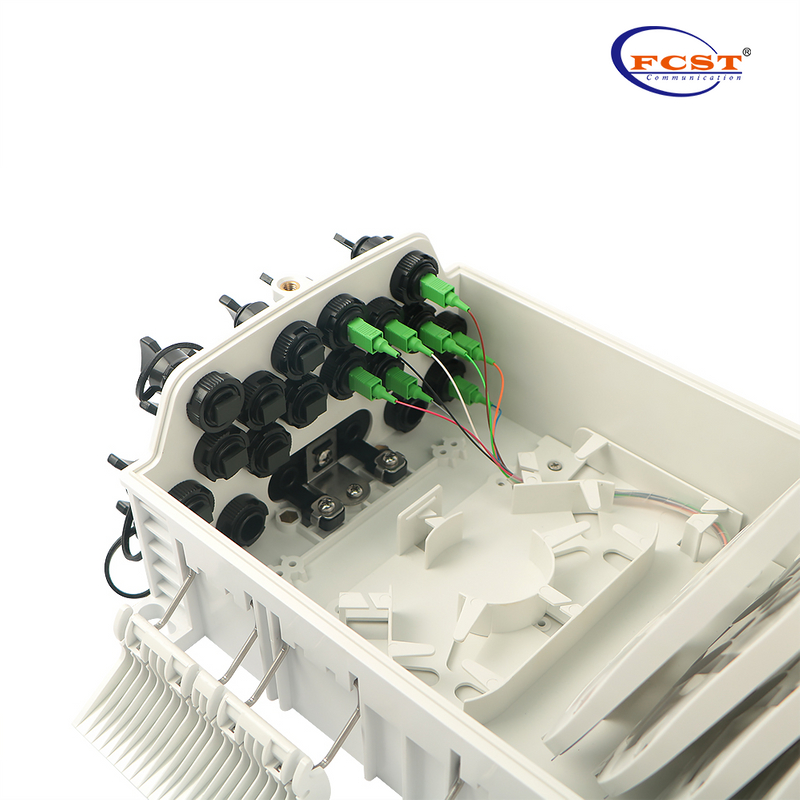

تركيب موصل الألياف
ملاحظة : يتم استخدام 61 واجهة صندوق توزيع الألياف الضوئية FCST022 جنبًا إلى جنب مع كابل توزيع FastConnect.
1. قم بتدوير جزء السهم من موصل الألياف عكس اتجاه عقارب الساعة وأخرج غطاء الغبار.
2. جزء السهم من موصل الألياف موجود بالأعلى، أدخل موصل الألياف في المقبس ثم قم بتدوير جزء السهم في اتجاه عقارب الساعة.
معلومات التعبئة
بناء | وصف |
البعد الخارجي ( الطول * العرض * الارتفاع ) مم | 391*239*127 |
الوزن/الكمبيوتر الشخصي （ kgs ） | 2.4 |
حجم الكرتون （ l*w*h ） mm | 515*415*460 |
Qty/CTN （ PCS ） | 6 |
الوزن/CTN （ kgs ） | 15.2 |
