FCST090104
FCST
FCST090104
نظرة عامة على المنتج
نموذج الركيزة FCST090104 مناسب لحماية الكابلات الضوئية واتصالات معدات الاتصالات البصرية. من خلال الضفيرة المقسمة مع الكابل الوارد داخل الصندوق، تؤدي الإشارة إلى الخارج مباشرة لتحقيق وظيفة الأسلاك. تعتبر الركائز المصنوعة من ألياف FTTH مناسبة لتركيب الأرضيات في الهواء الطلق.
مزايا المنتج
ل توفير الحماية لتوزيع الكابلات الضوئية، وهو مقاوم للماء والغبار؛
ل يتم رش الأجزاء المعدنية الداخلية بالكهرباء الساكنة بلون موحد ومظهر أنيق.
ل منطقة ربط الألياف الضوئية المستقلة ومنطقة اتصال المحول ومنطقة وقوف الأسلاك الكابلات ، وسهلة التشغيل والصيانة ؛
ل جسم الصندوق هو الهيكل العلوي والسفلي. بعد فتحه، يمكن تشغيله على كلا الجانبين من الأمام والخلف دون التدريع.
مواصفات المنتج
بناء | وصف |
الأعلى. سعة | 144 النوى (جوهر واحد) |
البعد (مم) | 346* 298*681 |
الوزن (كجم) | 7.4 |
انحناء الألياف R نصف قطرها ( مم ) | ≥ 40 |
الألياف الضوئية D isk A الإضافية L oss ( dB) | ≤0.01 |
المسافة بين الأرضية M والفتحة D ( مم) | 260 |
حجم المنتج
الوحدة : مم

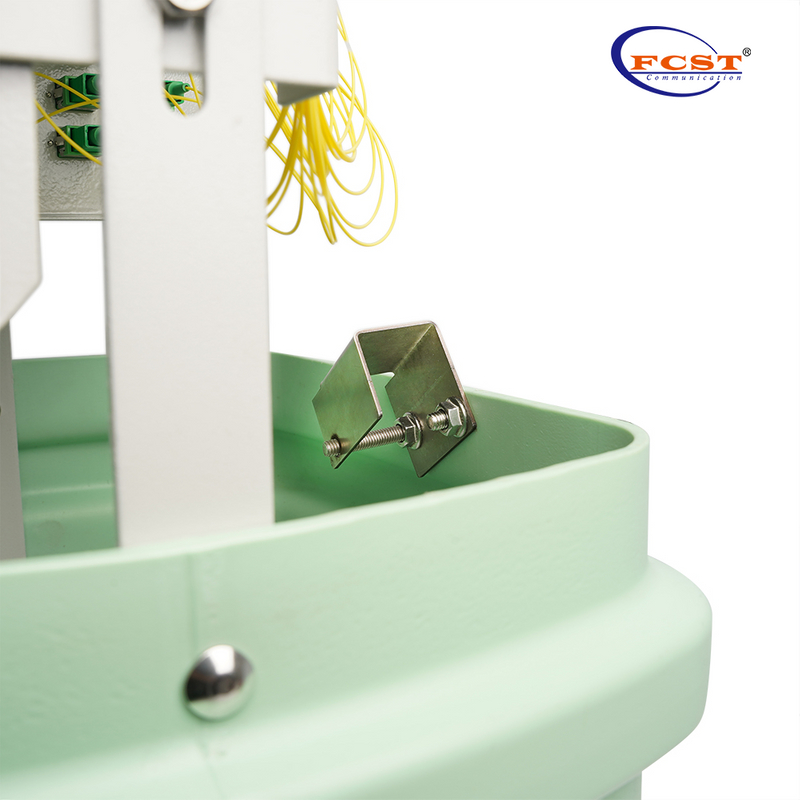

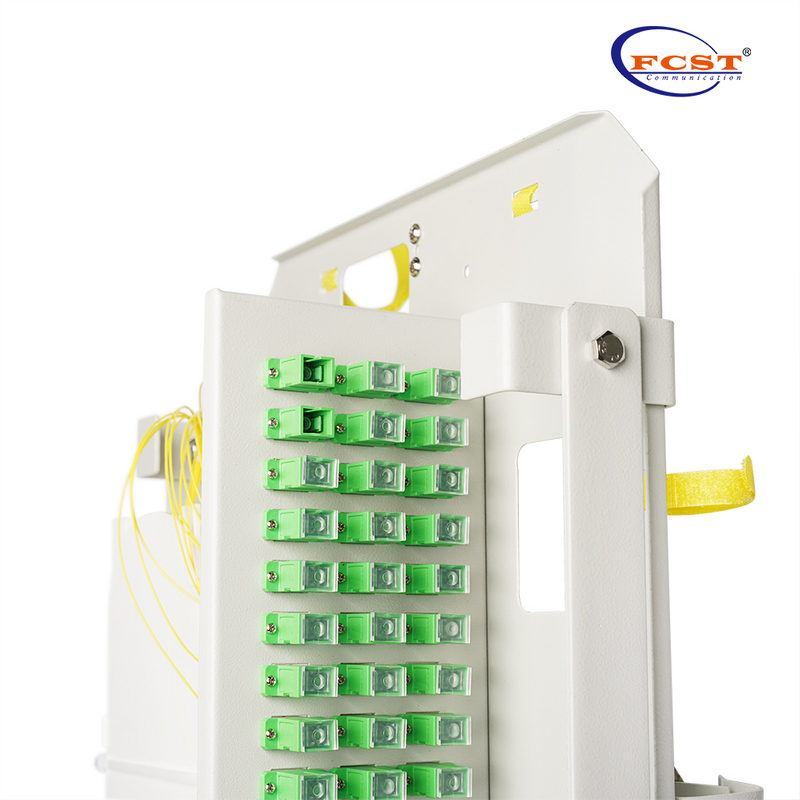

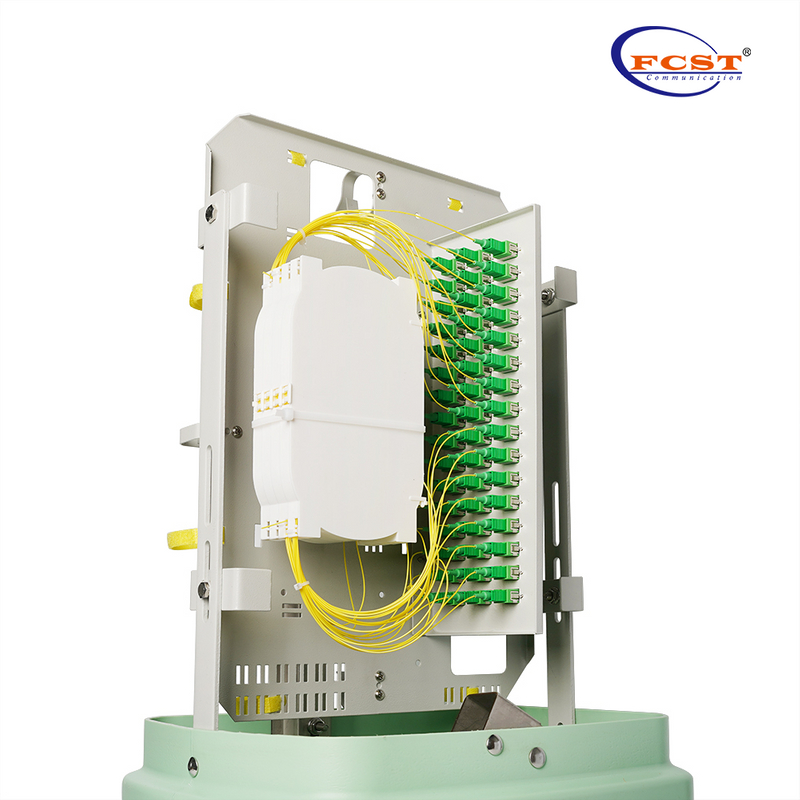

بنية المنتج
الهيكل الأول S
هيكل S الثاني
قم بإزالة اللوحة الخلفية، وصينية الوصلات، وحامل المحول، ثم قم بتثبيت صندوق توزيع الفاصل على العارضة المتقاطعة (يمكن أن يتطابق مع أنواع مختلفة من صناديق التوزيع).

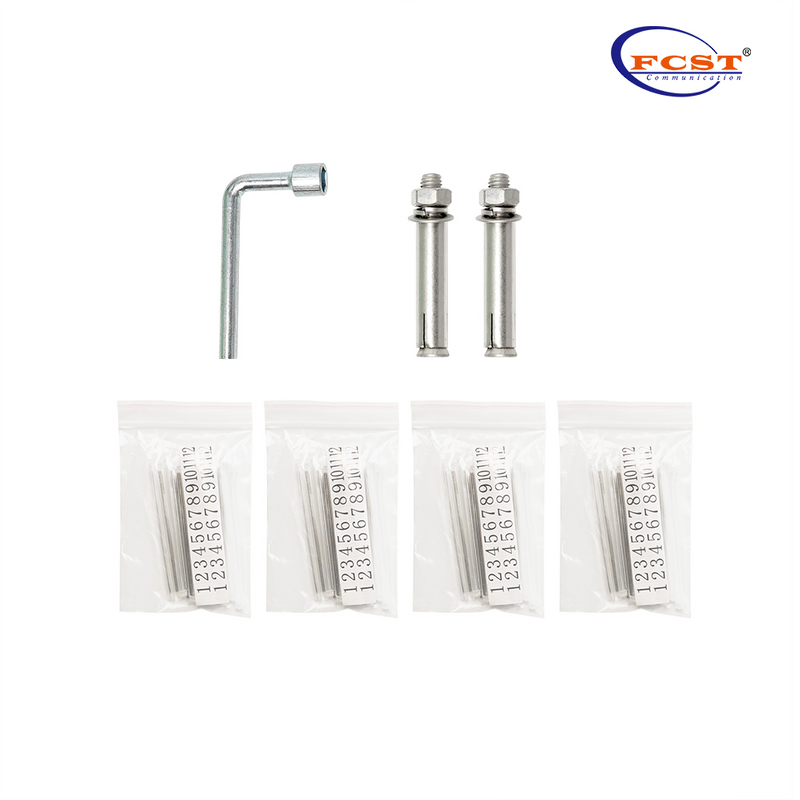

معلومات التعبئة
اسم | كمية |
حزمة الألياف المنصهرة P | تم تكوينها وفقا لعدد النوى |
برغي برأس مستدير M2x5 | تم تكوينه بواسطة رقم شفة |
حماية من الألياف العارية P T ube φ 4x400 | واحد لكل 12 نواة |
تطبيق المنتج
ل تستخدم على نطاق واسع في شبكة FTTX.
ل شبكات الاتصالات.
ل شبكات اتصالات البيانات وشبكات المناطق المحلية.
