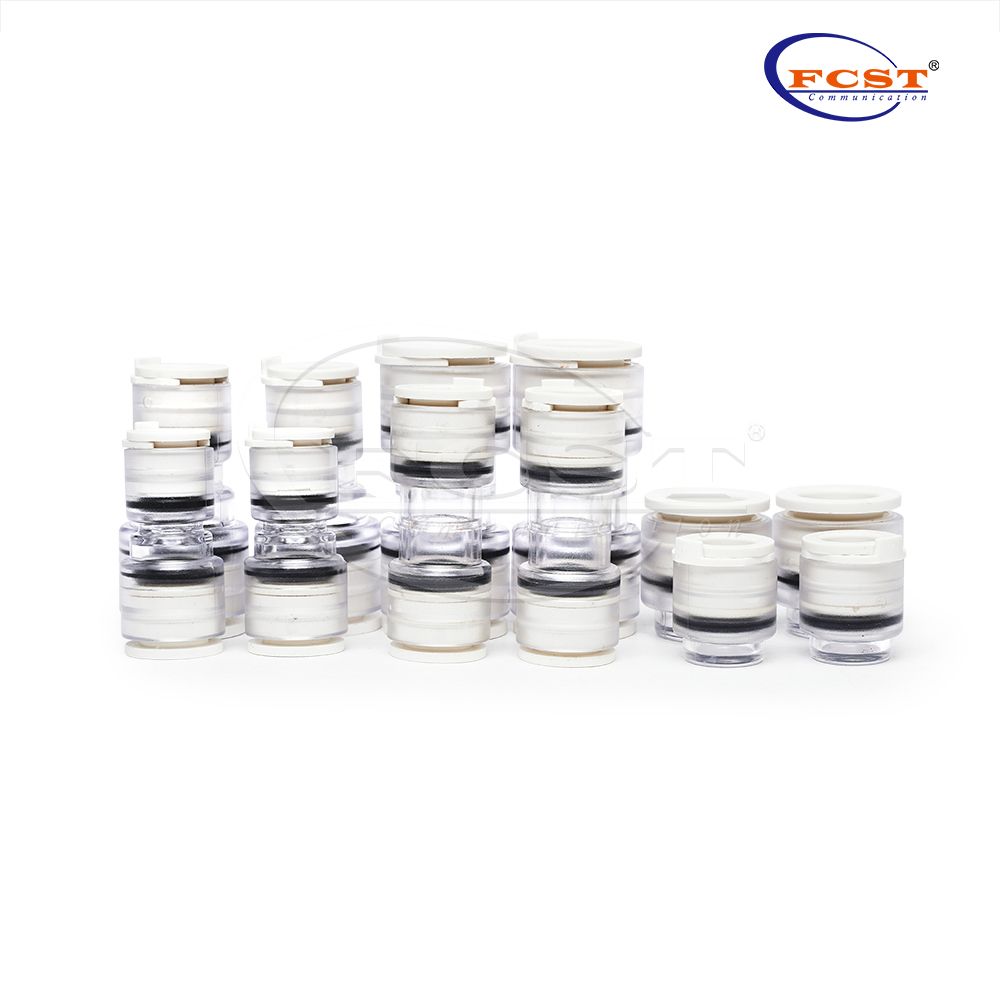

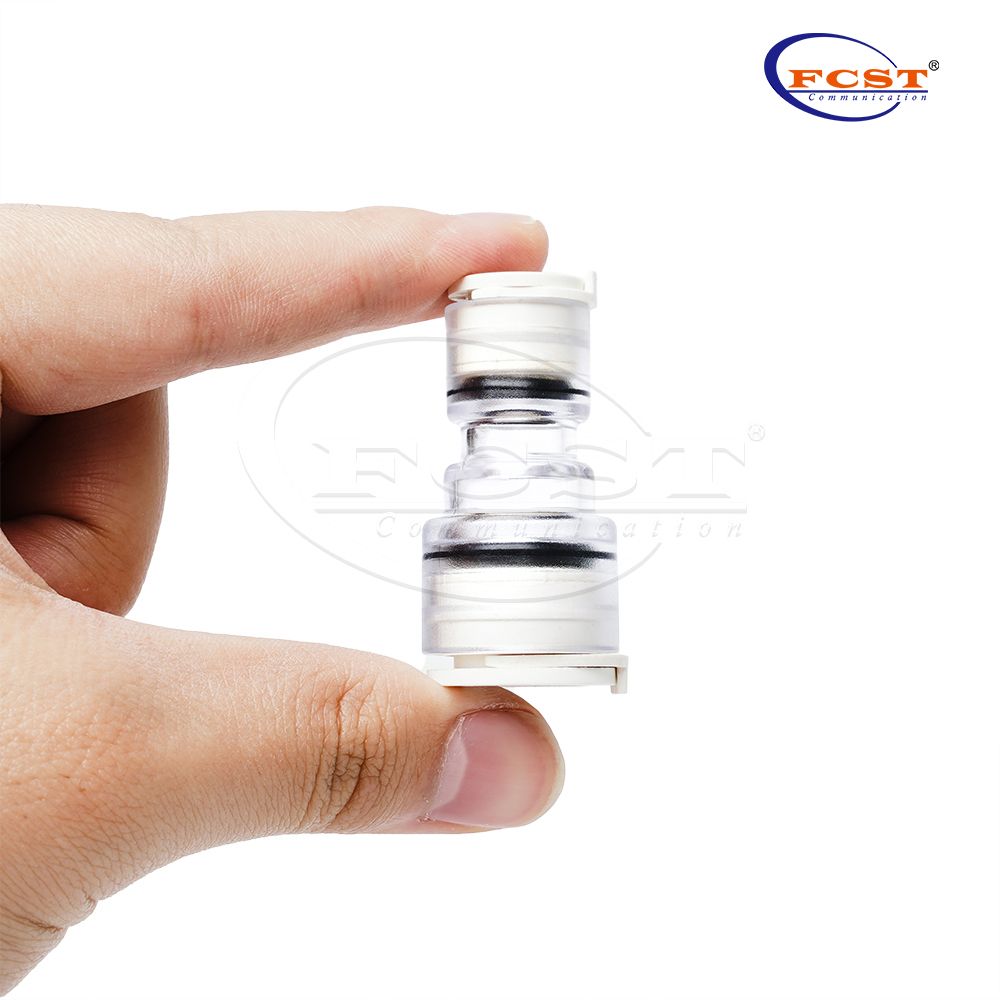

نظرة عامة على المنتج

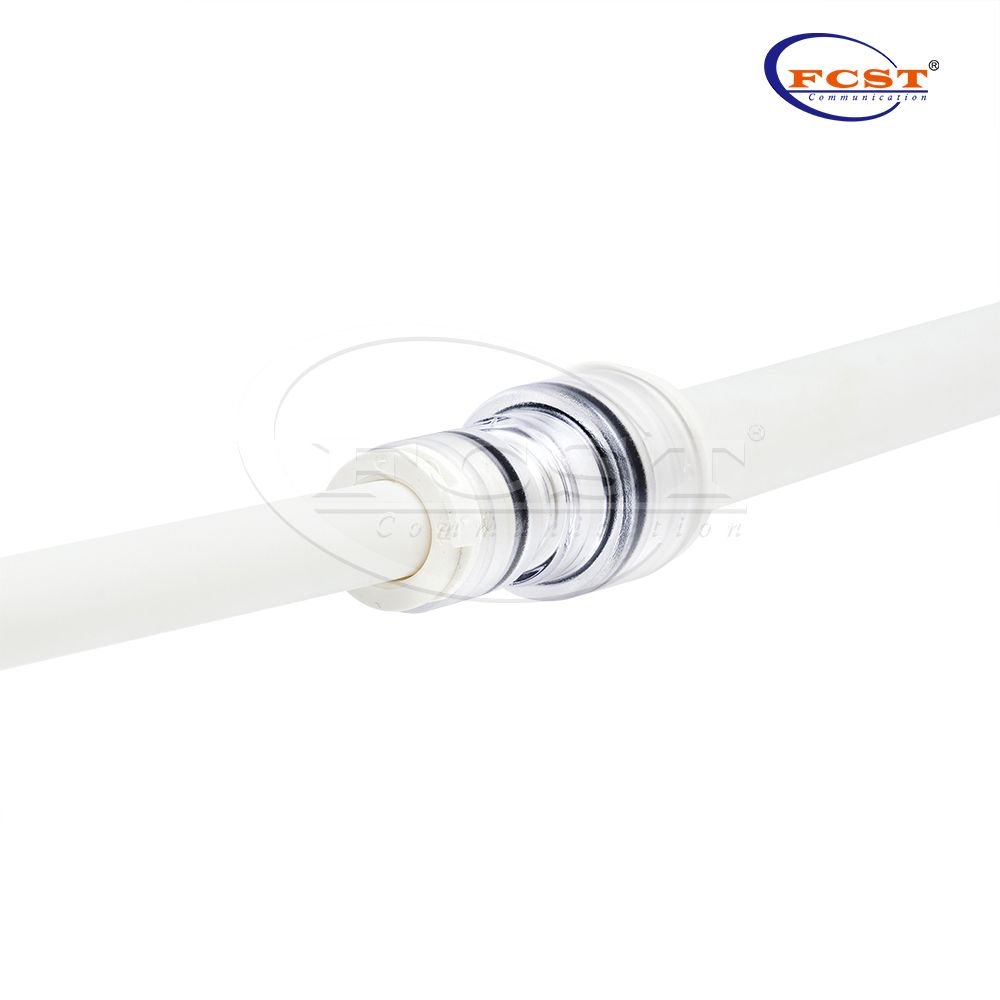

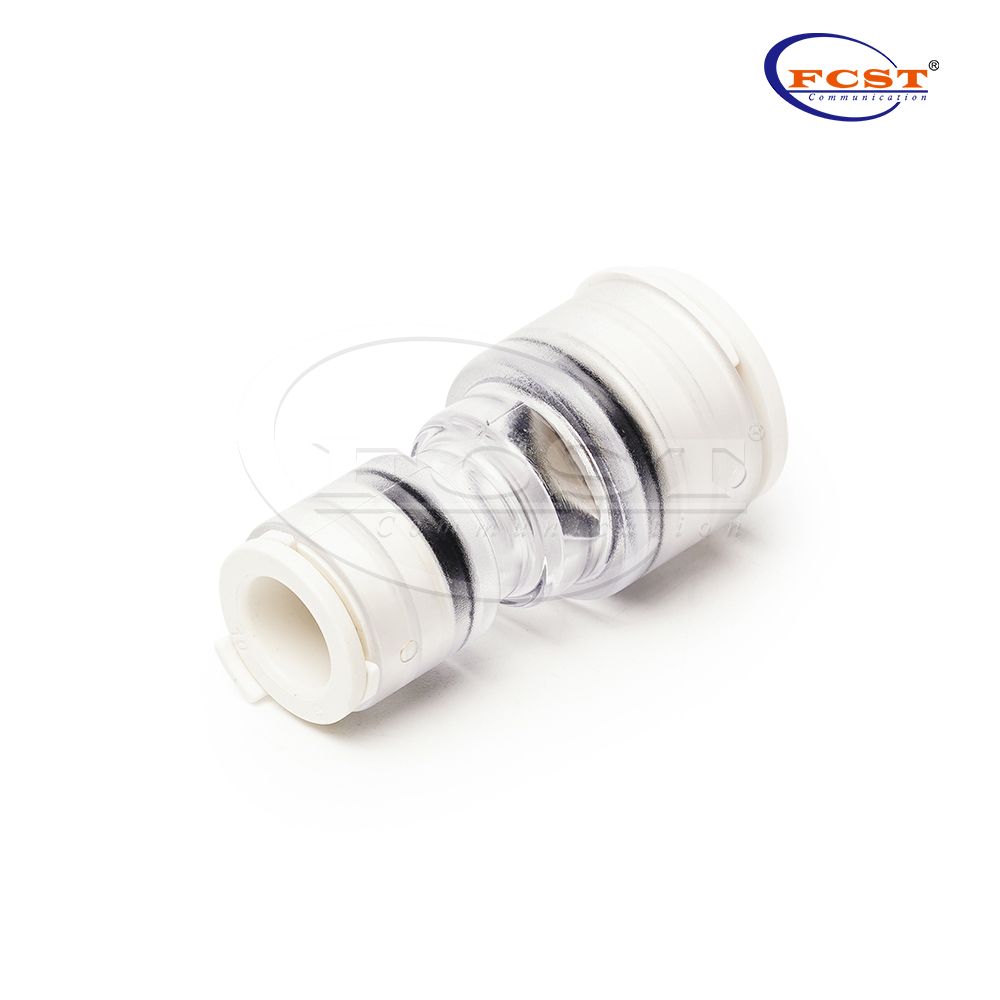

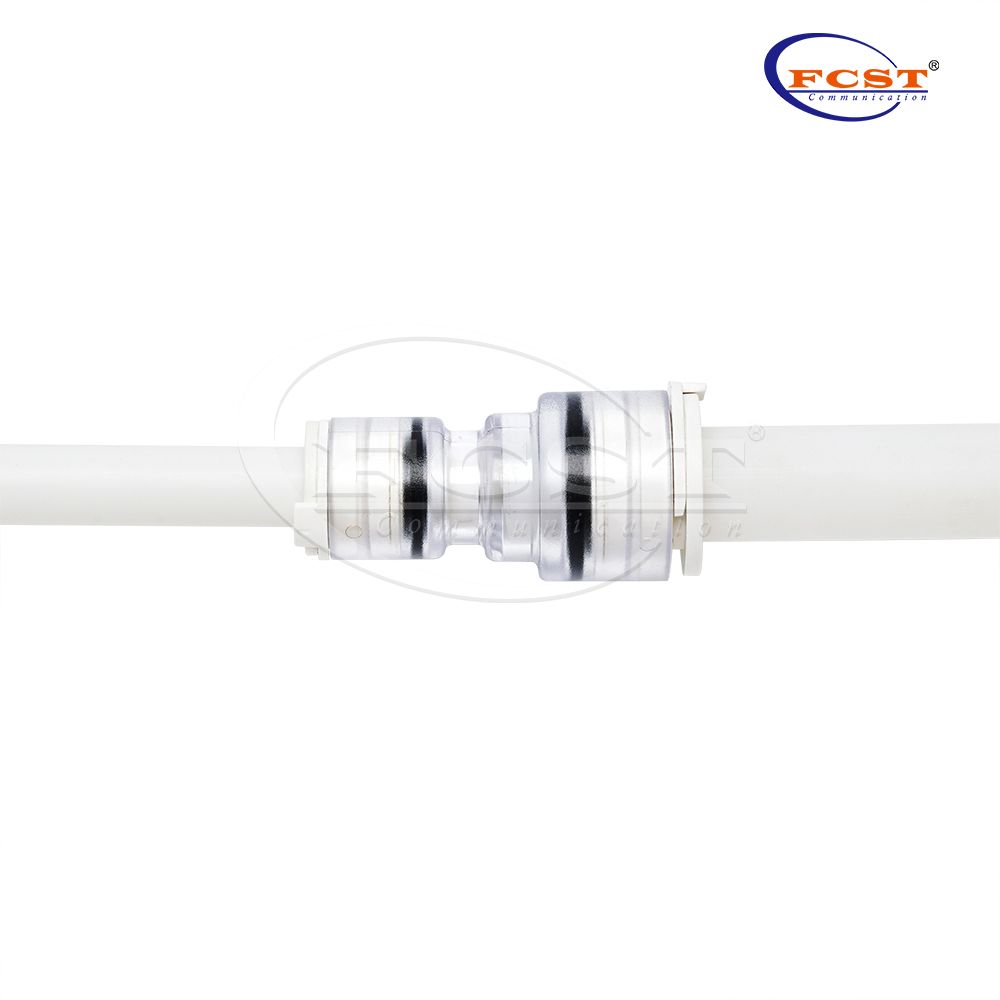

تقوم هذه الموصلات بإجراء اتصالات بين Micro d UCTS بسرعة وسهولة في التطبيقات الداخلية ، دون الحاجة إلى الأدوات. يوفر التصميم الشفاف تحكمًا أكبر عند توصيل Micro d UCTs ويمكّن التأكيد البصري لوجود كبل.
مزايا P roduct
لميكرودات 5-14 MM.

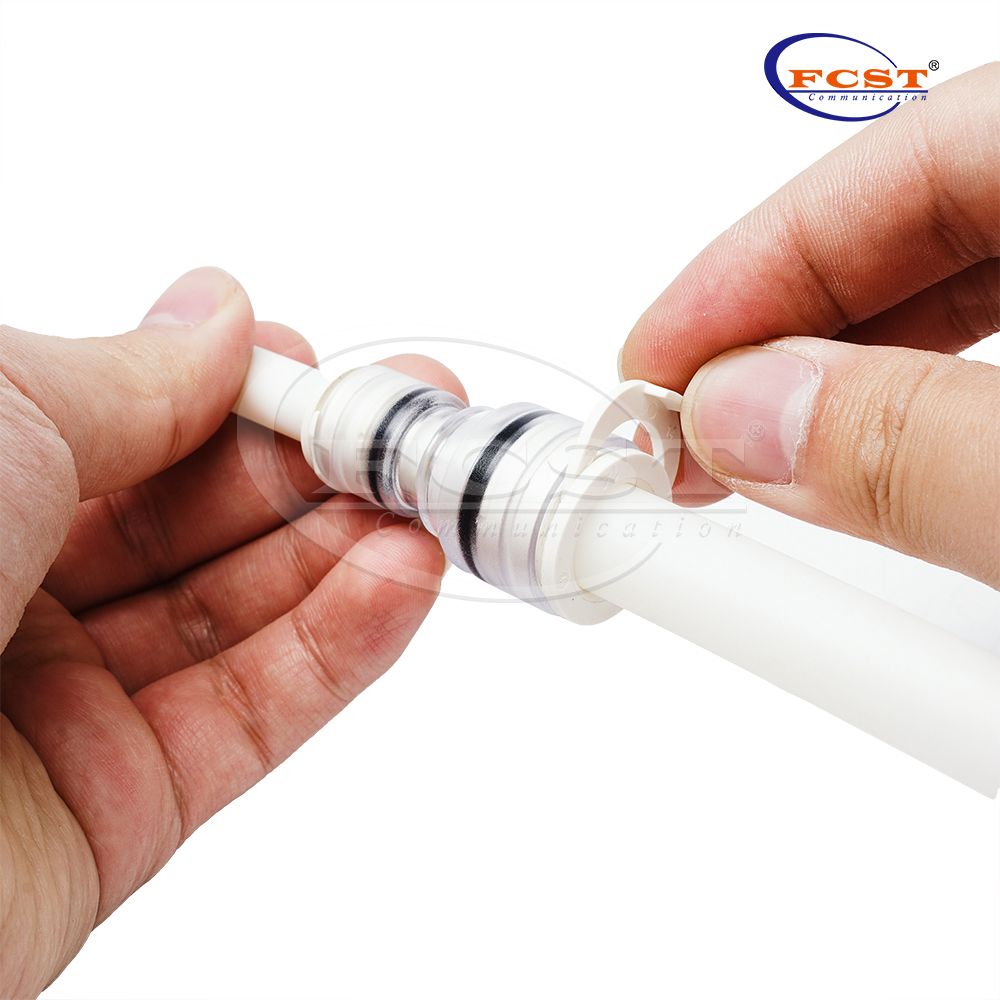

Easy 'push-in ' التثبيت.
جسم شفاف واضح شفاف.
95 ٪ من المواد مصنوعة من المعدن.
تم اختباره وفقًا لـ EN 50411-2-8: 2009.
حلقات قفل لمنع الإزالة العرضية للموصل.
تم اختباره وفقًا لـ UL94 V-0: مقاومة اللهب للتطبيقات الداخلية.
مصنوع من مواد صديقة للبيئة ، وقد مرر ROHS والوصول إلى شهادات.
مواصفات المنتج
بناء | وصف |
أنبوب t o c onnector | Microduct LSZH (داخلي) |
سائل | الهواء مع نظام النفخ |
ضغط العمل | 20 بار |
الأعلى. ضغط | 28 بار |
userful l ife | 25 سنة |
الماء i ngress t est | 0.5 بار خلال 168 ساعة |
درجة حرارة التثبيت | -15درجة مئوية إلى +45 درجة مئوية |
درجة حرارة التشغيل | -15درجة مئوية إلى +45 درجة مئوية |
درجة حرارة النقل والتخزين | -15درجة مئوية إلى +45 درجة مئوية |
قوة الإدراج | ≤ 50 ن |
مقاومة التأثير | 1.5جول |
وفقا للمعايير | UL94 V-0 ,CEI EN 50411-2-8 ، EN 50411-2-5 |
الوثائق ذات الصلة | EN61300 ، EN61753-1 ، EN60068-2-10 ، EN60794-1-2: 2003 |
الوثائق ذات الصلة | ISO 3601 ، ISO 4397: 1993 (2000) ، |
طلب i nformation

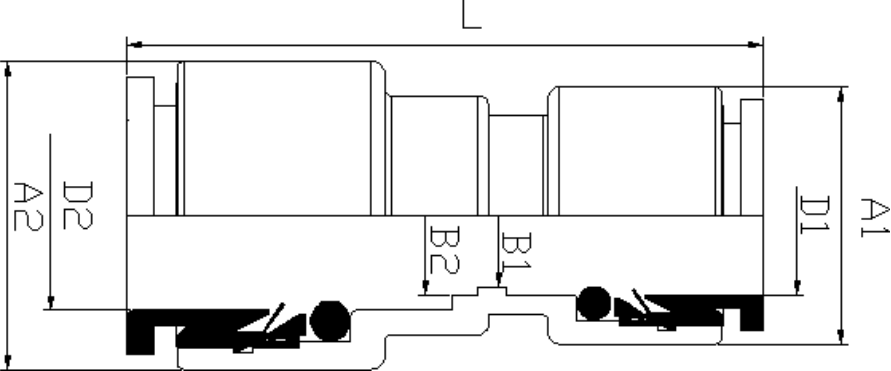

نموذج | D1 | D2 | A1 | A2 | B1 | B2 | L | الوزن (ز) |
L- ERPG 7/4-5/3.5 | 5 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 4.0±0.12 | 41.2±0.5 | 5.6± 5 ٪ |
L- ERPG 8-6/5 | 8 | 6 | 13.5±0.2 | 15.2±0.2 | 5.0±0.12 | 5.0±0.12 | 35. 0±0.5 | 4.5± 5 ٪ |
L- ERPG 10-7/5 | 7 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.0±0.12 | 38.0±0.5 | 5.5± 5 ٪ |
L- ERPG 10/5.5-8/5 | 8 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.5±0.12 | 38.0±0.5 | 5.4± 5 ٪ |
L- ERPG 12/8-8/5.5 | 8 | 12 | 15.2±0.2 | 21.5±0.2 | 5.5±0.12 | 8.0±0.12 | 45.0±0.5 | 8.5± 5 ٪ |
L- ERPG 12-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 8.0±0.12 | 44.4±0.5 | 8.8± 5 ٪ |
L- ERPG 12/10-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 10.0±0.12 | 44.4±0.5 | 8.8± 5 ٪ |
L- ERPG 14/10-10/8 | 10 | 14 | 17.5±0.2 | 23.5±0.2 | 8.0±0.12 | 10.0±0.12 | 48.5±0.5 | 10.1± 5 ٪ |
L- ERPG 14/10-12/10 | 12 | 14 | 21.5±0.2 | 23.5±0.2 | 10.0±0.12 | 10.0±0.12 | 48.5±0.5 | 12.1± 5 ٪ |
* ملاحظة: يمكن الاتصال بمتطلبات الحجم الأخرى لالتحالة مبيعات.

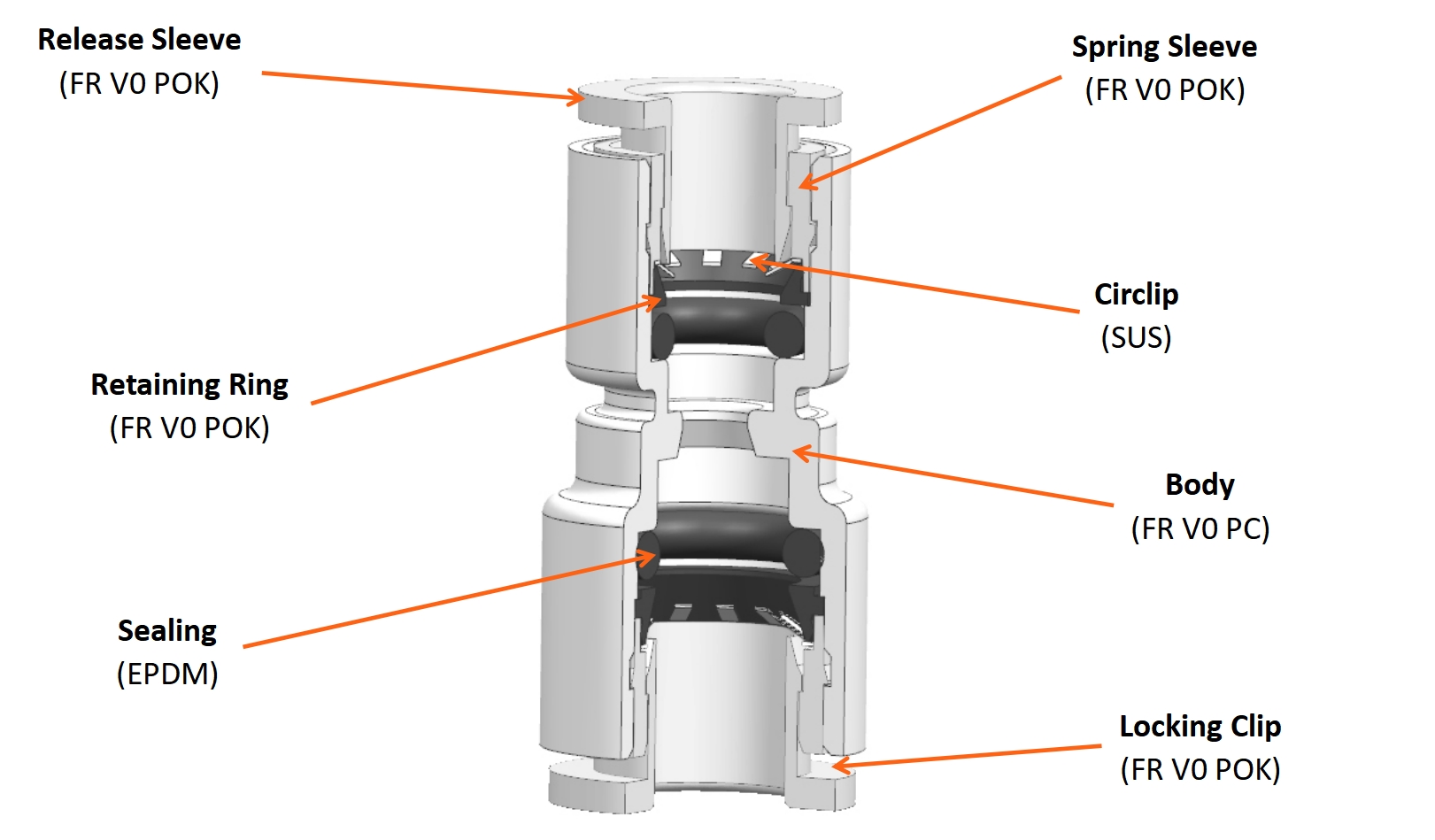

المنتج M Aterial

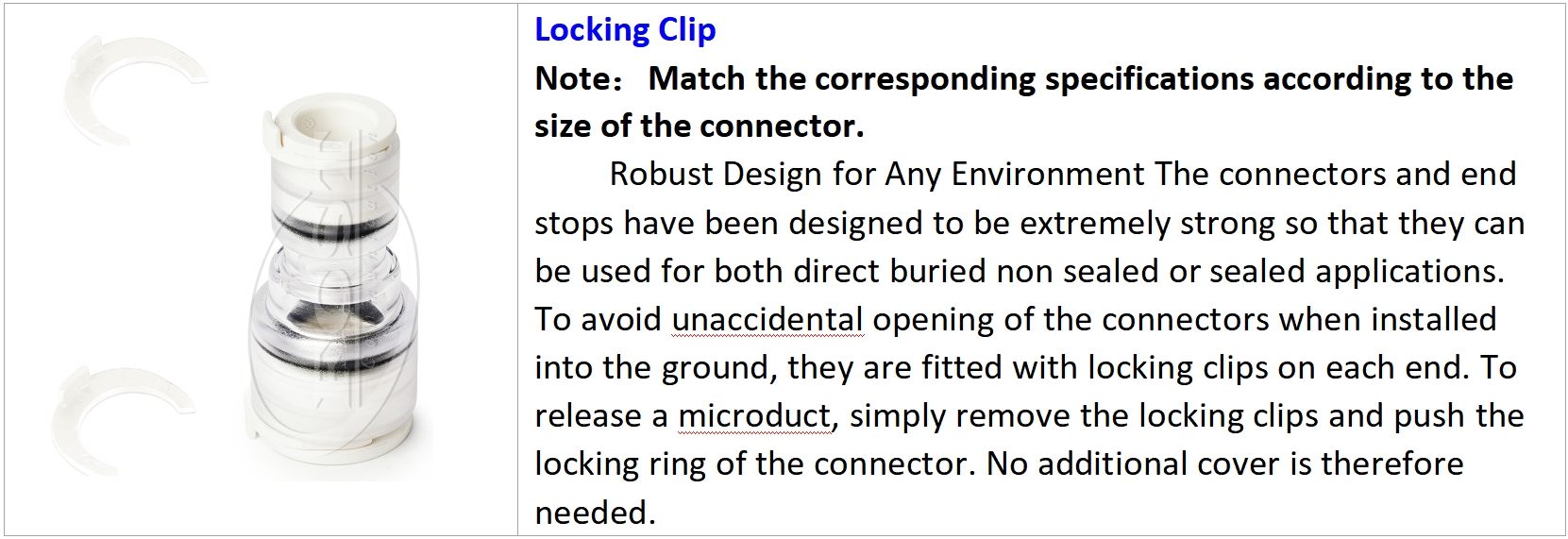

ccessories اختياري

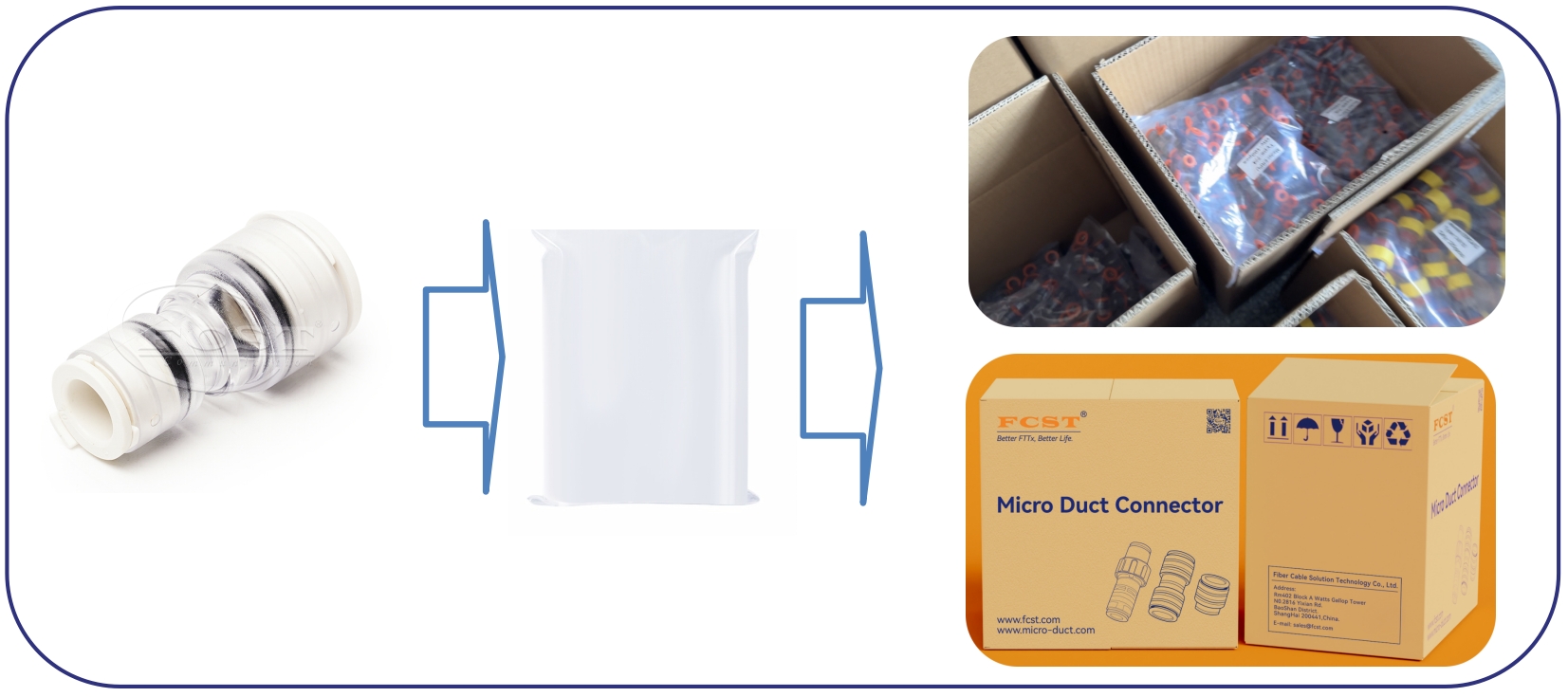

معلومات التعبئة
تخصيص المنتج
