النقاط الفنية لمشروع نفث الكابلات

الفيبر نفخ الكابل هي طريقة آمنة وفعالة لمد الكابلات الضوئية. أثناء عملية مد الكابلات لآلة نفخ الكابلات، تعمل قوة الجر للساحر، وقوة النفخ للهواء المضغوط ودفع الحزام الناقل على الكابل البصري في نفس الوقت. ولذلك، هناك حاجة إلى ضاغط الهواء للمساعدة في عمل منفاخ الكابل.

ال Wcom.orking Pمبدأ Of كابل الألياف Bخفض

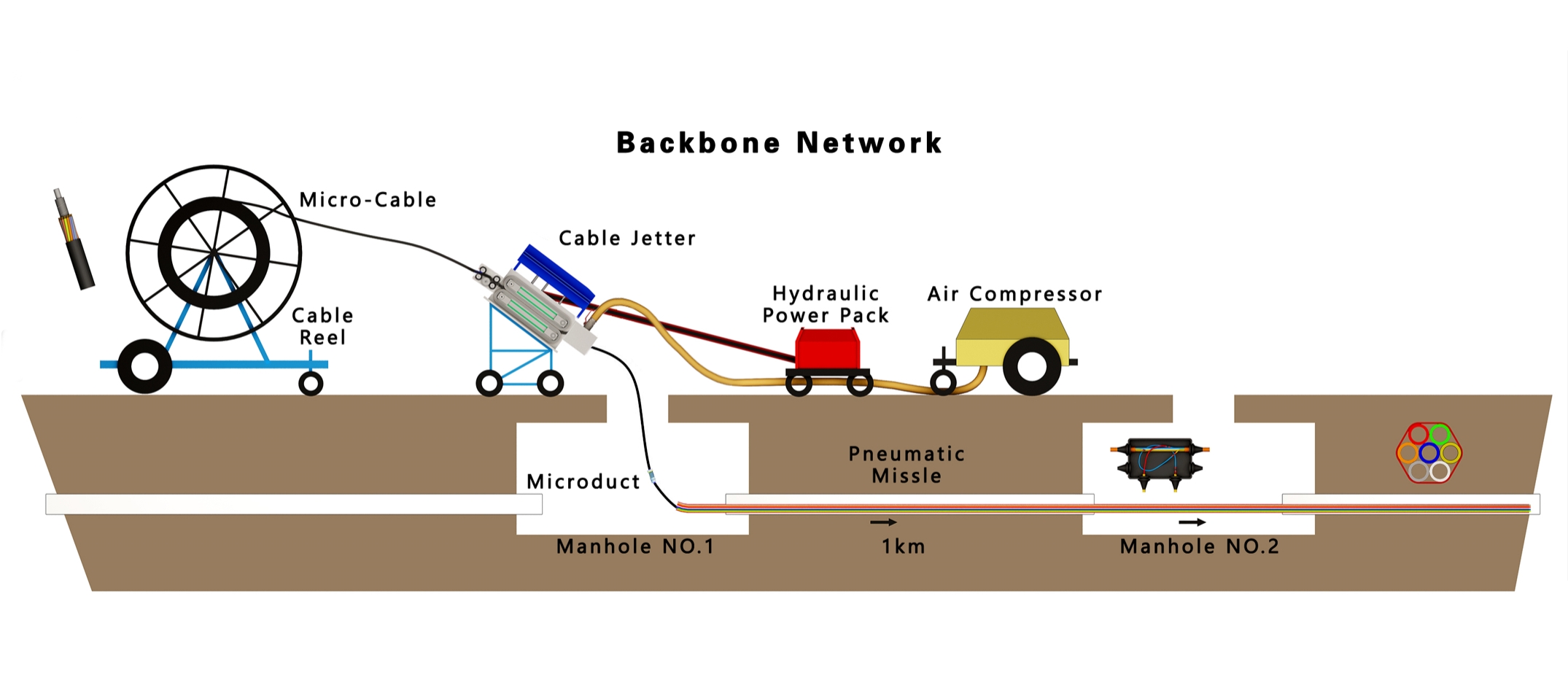

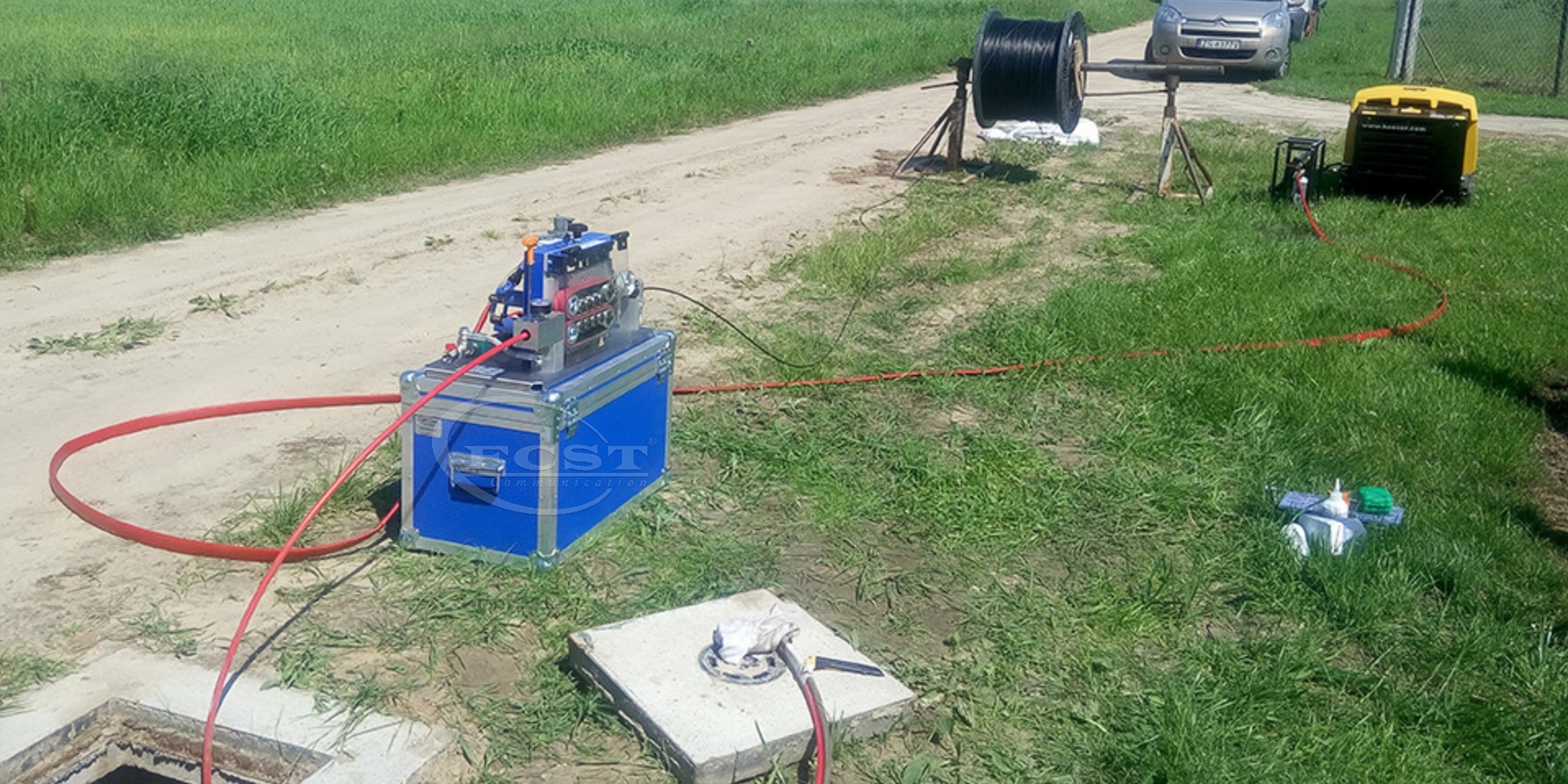

المعدات الرئيسية اثنين لوضع كابل الألياف الضوئية المنفوخ بالهواء بواسطة نفث الكابل نكون كابل آلة النفخ وضاغط الهواء. يقوم ضاغط الهواء بتوليد هواء مضغوط وإرساله إلى التجويف المغلق الفيبر منفاخ من خلال خرطوم الهواء. نهاية الرصاص لل السيليكون ماسورة يتم توصيله مع التجويف المغلق لآلة نفث الكابلات. يتم وضع الجرار المستخدم لسحب الكابل البصري في الأنبوب مع الكابل البصري المنفوخ بالهواء. يتم إغلاق المطاط الموجود حول الجرار بالجدار الداخلي للأنبوب، ويتم توصيل الحاوية المختومة بالتجويف المغلق لآلة نفخ الكابلات. ولذلك، فإن الضغط الناتج عن الهواء المضغوط يدفع الساحب لسحب الكابل البصري للأمام في الأنبوب. يقوم ضاغط الهواء بتزويد الهواء بشكل مستمر لضمان أن القوة المطبقة على الجرار ثابتة بشكل أساسي، وبالتالي ضمان أن القوة المطبقة على الكابل الصغير الذي ينفخ الهواء تكون ثابتة بشكل أساسي. وفي الوقت نفسه، يتدفق الهواء المضغوط إلى الأمام. من ناحية، فإنه يمارس القوة على الكابل البصري لدفع الكابل البصري إلى الأمام. من ناحية أخرى، يتم تعليق الكابل البصري في الأنبوب، مما يقلل الاحتكاك بين الكابل والجدار الداخلي للأنبوب الفرعي أثناء التمديد، ويزيد من حماية الكابل البصري. كابل الألياف الضوئية. يتم إرسال الغاز عالي الضغط الناتج عن ضاغط الهواء بسرعة إلى آلة نفخ الألياف من خلال خرطوم التوصيل، مما يؤدي إلى تشغيل المحرك الهوائي لمنفاخ الكابل، ودفع أحزمة النقل العلوية والسفلية للدوران، ويتم وضع الكابل البصري بين سيور النقل العلوية والسفلية، وبالتالي دفع الكابل البصري إلى الأمام.

اِصطِلاحِيّ Pالمراهم Of كابل الألياف Bخفض

1.ال الفيبر يجب أن تكون معدات النفخ من طراز مناسب لخصائص المشروع. يجب الحفاظ على ضغط الهواء عند مخرج الضاغط عند 0.6 ~ 1.5 ميجا باسكال، ويجب أن يكون تدفق الهواء أكبر من 10 متر مكعب / دقيقة، ويجب أن يكون كابل آلة النفخ يجب أن تكون مدفوعة هيدروليكيًا (أو مدفوعة بتدفق الهواء). يجب أن تلبي قوة الدفع للجهاز المتطلبات.

2.قبل نفخ كابل الألياف المنفوخ بالهواء، يجب اختبار خط الأنابيب للتأكد من احتجاز الهواء واستمراريته، ويجب نفخ الكابل فقط بعد التأكد من عدم تلف خط الأنابيب أو التسرب أو التواء وخالي من الأوساخ والحطام الآخر.

3.Cمادة تشحيم قادرة على النفخ يجب إضافتها إلى الأنبوب قبل نفخ الكابل. يتم تحديد الكمية المضافة بناءً على نعومة الجدار الداخلي لفتحة الأنبوب، ومدى تعقيد مسار خط الأنابيب، وطول نفخ الكابل، ونوع مادة التشحيم، وما إلى ذلك. وترتبط كمية مادة التشحيم المضافة بشكل مباشر بالطول وسرعة كابل النفخ.

4.عندما يكون مسار خط الأنابيب منحدرًا كبيرًا، يتم استخدام المكبس كابل يجب استخدام طريقة وضع رأس النفخ لزيادة قوة الجر للقسم الأمامي من الكابل البصري.

5.عندما تكون القناة مسطحة نسبيًا، ولكن هناك انحناءات كبيرة في أقسام معينة من خط الأنابيب، فإن المكبس أقل com.cbale يجب استخدام طريقة وضع رأس النفخ.

6.يجب تنظيف الكابل البصري بشكل مستمر أثناء عملية النفخ لمنع دخول الطين والماء إلى الأنبوب مع الكابل الضوئي وزيادة قوة الاحتكاك.

7.يجب التحكم في سرعة نفخ الكابل البصري بين 60 و90 م/دقيقة، ويجب ألا تتجاوز 100 م/دقيقة، وإلا فلن يكون من السهل تشغيل موظفي البناء، ومن السهل التسبب في التواء الكابل البصري.

8.خلال مشروع نفث الكابلات، إذا فشل الأنبوب في النفخ أو كانت السرعة بطيئة للغاية (أقل من 10 م / دقيقة)، فيجب العثور على موقع الخلل أولاً ومعالجته قبل النفخ لمنع تلف الكابل البصري أو كابل معدات النفخ.

9.عند نفخ الكابلات، يجب تثبيت موظفين خاصين في الطرف المقابل من خط الأنابيب لحماية الاتصال والحفاظ عليه لمنع قضيب الاختبار ومنفاخ الهواء والأشياء الأخرى من النفخ وإصابة الأشخاص. يجب أيضًا على أفراد الحماية القيام بعمل جيد في إعداد الكابلات الضوئية بعد تفجيرها.

10.يجب ضمان السلامة عند نفخ الكابل البصري أو وضعه في الملف المحجوز '8'. يجب ألا يقل نصف قطر الانحناء عن المتطلبات المحددة.
