تحدث عن مبدأ تصميم موصلات القنوات الصغيرة

موصل القناة الدقيقة ، باعتباره ملحقًا لا غنى عنه لتوصيل القناة الدقيقة، يمر عبر بنية نفخ الهواء بالكامل. اليوم، سأوضح لك كيف يجمع المهندسون بين المشكلات التي تواجه البناء الفعلي في تصميم المنتجات لإنتاج منتج مثالي.

الخلفية التقنية

يحتوي موصل Micro Duct التقليدي على هيكل نافذة مفتوح. بعد تركيبه تحت الأرض، من السهل جدًا دخول الأوساخ إلى داخل المنتج، وبالتالي التأثير على الختم. بمجرد حدوث تسرب للهواء، من الضروري استبدال المنتج بمنتج جديد، وهو أمر يستغرق وقتًا طويلاً ويتطلب عمالة مكثفة. ثانيًا، يجعل هيكل النافذة المفتوحة من الضروري زيادة سماكة جدار المنتج، وبالتالي يكون حجم المنتج أكبر أيضًا، ويزداد الطلب على المواد الخام أيضًا.

أبرز التحديثات الفنية

يتميز تعديل التحديث بما يلي: يتم تزويد الجسم الأنبوبي بأخدود حلقي، ويتم إدخال الوجه السفلي للغطاء البلاستيكي الأنبوبي في نهاية الجسم، ويتم إدخال الألسنة البارزة على الجدار الخارجي للغطاء البلاستيكي ولصقها في الأخدود، وهناك حلقتان في الغلاف البلاستيكي. الخطوة، يتم الضغط على الحافة الخارجية لحلقات إحكام على شكل حلقة على الخطوة بالقرب من الوجه السفلي للكم البلاستيكي، ويتم إدخال زر في الغلاف البلاستيكي، ويتم الضغط على علامة التبويب المرتفعة على الجدار الخارجي للزر على الخطوة بالقرب من الوجه العلوي للكم البلاستيكي، والجزء السفلي من الزر، ويتم الضغط على الوجه النهائي على مشبك الإحكام؛ عندما يتم إدخال القناة الدقيقة في الغلاف البلاستيكي، تمر القناة الدقيقة عبر حلقة الإحكام وتستقر الحلقة الداخلية للحلقة على الجدار الخارجي للقناة الدقيقة. بالمقارنة مع النافذة المفتوحة، يتم اعتماد النافذة المخفية، مما يقلل من دخول الأوساخ إلى المنتج ويحسن بشكل كبير عمر خدمة المنتج. حجمه الصغير مناسب للتركيب السلس والاستخدام في الأماكن الضيقة.

تثبيت

من أجل شرح التعديل الفني بشكل أكثر وضوحًا، سيقدم ما يلي بإيجاز الرسومات المصاحبة التي يجب استخدامها في الوصف. من الواضح أن الرسومات المصاحبة في الوصف التالي هي فقط الرسومات الهيكلية للمنتج. لإكمال تثبيت المنتج. (رابط فيديو العملية: https://www.youtube.com/watch?v=Maqs-fd_24I )

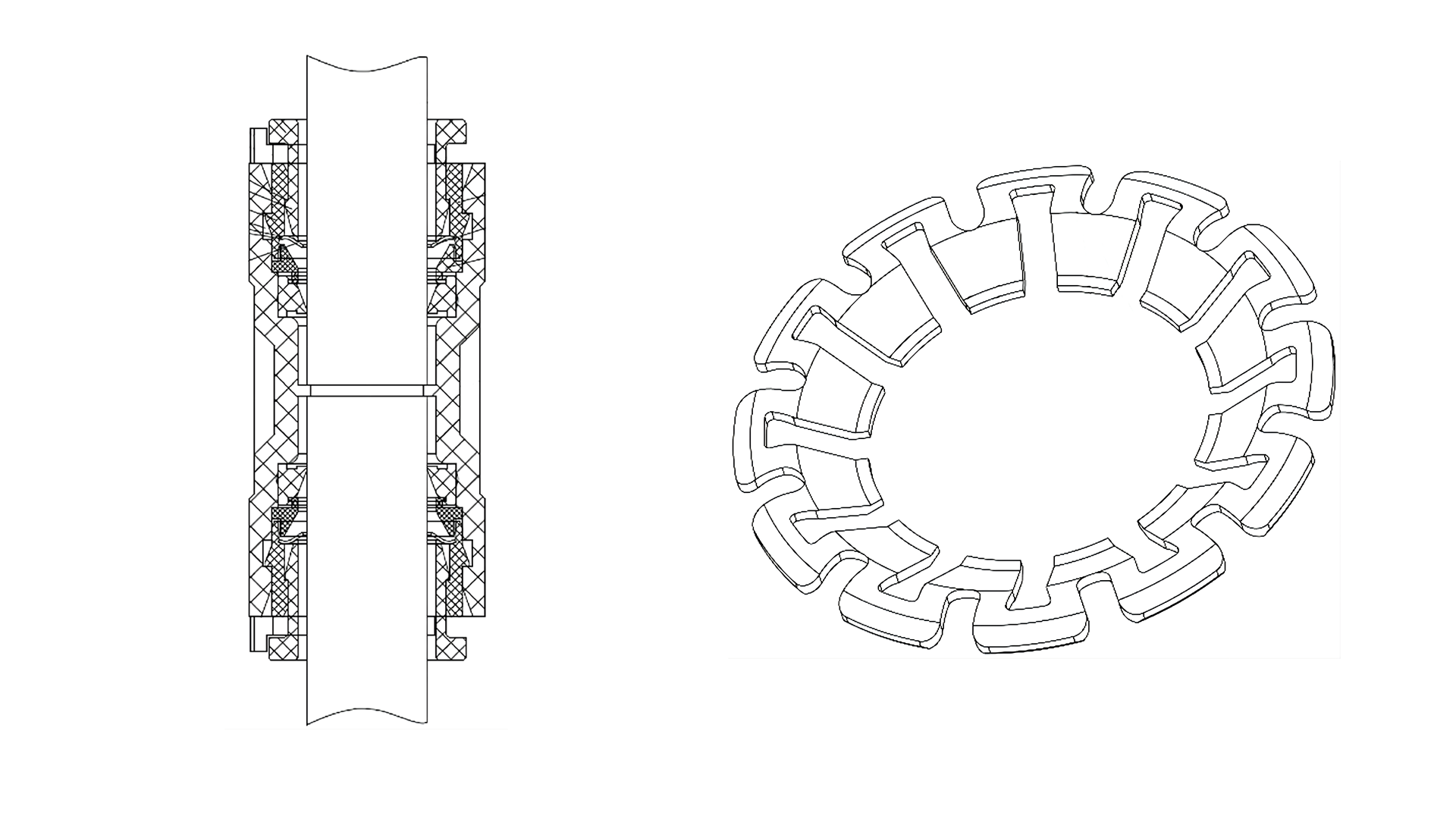

الشكل 1. تفاصيل المنتج

إن التصميم الذكي للنافذة المريحة على شكل أخدود لا يضمن فقط القوة الكافية للمنتج، بل يقلل أيضًا من حجم المنتج بشكل كبير. وليس هناك حاجة إلى أدوات مساعدة إضافية أثناء التثبيت. يستخدم الجزء الداخلي للمنتج قفلًا معدنيًا مصنوعًا من الفولاذ المقاوم للصدأ. يمكن أن يصل الحد الأقصى للضغط إلى 28 بار، وهو ما يلبي الحالة المتمثلة في عدم سقوط الغاز عالي الضغط من خلال الاتصال. للحصول على مؤشرات اختبار تفصيلية، يرجى الرجوع إلى ' ما هو اختبار مراقبة الجودة المطلوب لموصل القنوات الصغيرة خارج المصنع '

نهاية

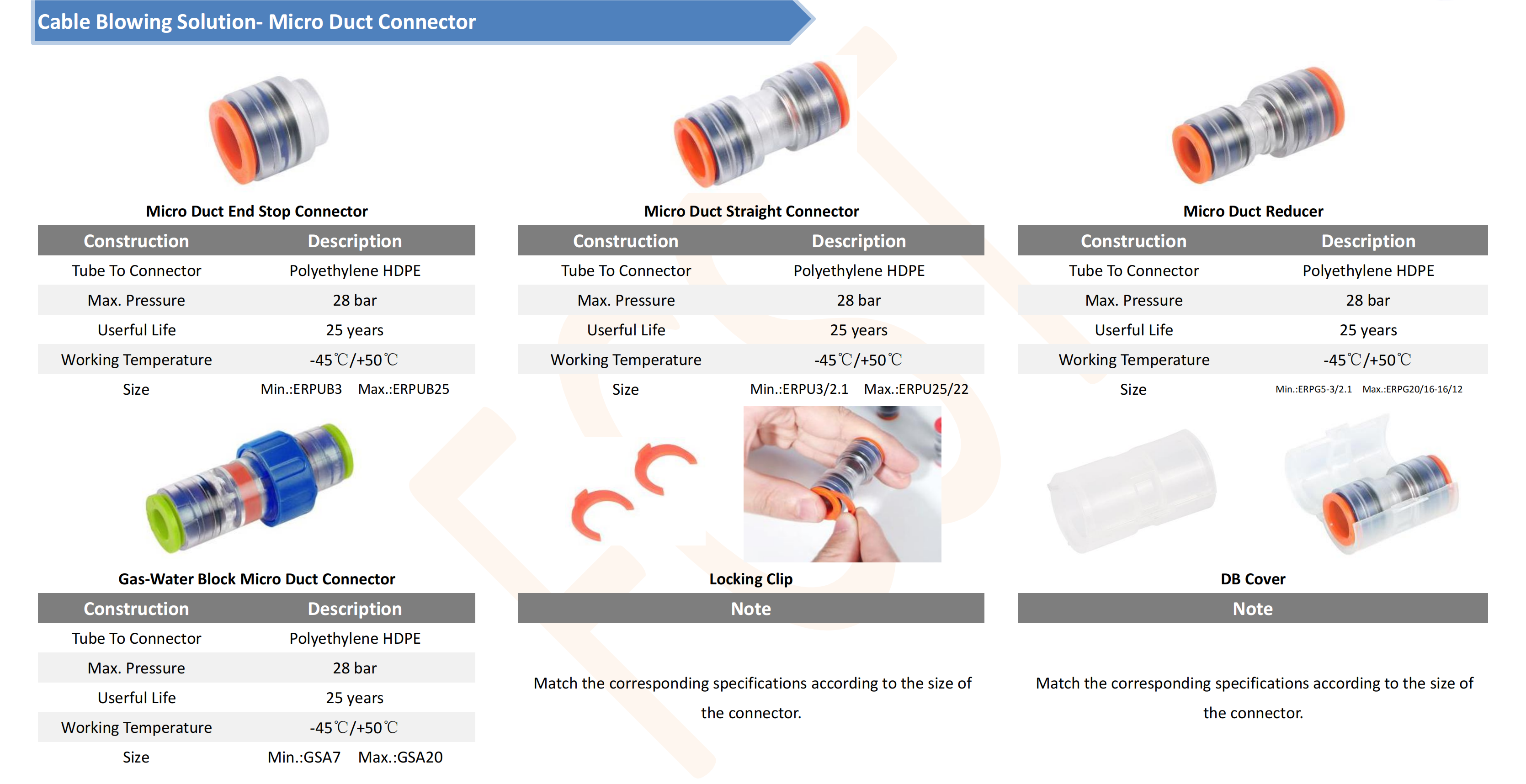

الشكل 2. موصلات القناة الصغيرة
