تعزيز السلامة وخفض التكاليف عن طريق وضع علامات دائمة على المصنع المدفون بشكل دائم

تعتمد العديد من شركات المرافق على دفن مصنع شبكة التوزيع الخاصة بها أسفل الشارع وأماكن أخرى لأسباب تتعلق بالأمن والسلامة والأسباب الجمالية. ومع ذلك ، فإن هذا النبات ليس له حياة لا حصر لها ويمكن أن يخضع لضغوط يمكن أن تسبب الفشل في المستقبل ؛ إن معرفة مكان دفن هذا النبات بالضبط يمكن أن يصبح تحديًا لاحقًا. من الصعب للغاية تحديد بعض أنواع النباتات المدفونة على وجه التحديد من فوق الأرض ؛ وأبرزها تلك التي هي غير موصلة كهربائيا ، مثل أنابيب الغاز والمياه والقنوات الصغيرة التي تحمل فقط الألياف البصرية.

سنقدم نظامًا يمكن استخدامه للمساعدة في وضع العلامات ، والمسح ، ووضع العلامات الجيولوجية ، وموقع الدقة المستقبلية للمصنع المدفون. النظام الذي تمت مناقشته منخفضة التكلفة نسبيا. ثبت أن العمر مثل هذا المتوقع من النبات المدفون والاستخدام لاستخدامه مع القليل من التدريب.

الكنز المدفون

نستمتع جميعًا بقصة مغامرة جيدة: فكر في كل من تقرأه عندما يكون أصغر سناً ينطوي على الخرائط القديمة والأشياء التي كانت 'ضائعة منذ فترة طويلة ' لأن موقعهم الدقيق لم يعد معروفًا. حتى عندما تجد الخريطة القديمة ، ما زلت تكافح لتحديد موقع 'الكنز ' لأن السياق قد تغير ؛ يختلف المناظر الطبيعية تمامًا عندما تم دفنها. تتذكر قصص مثل هذه الأسرار والقراصنة والخرائط ، والقصة اليوم ليست مختلفة تمامًا ، والأصول المدفونة مهمة لنجاح شركات المرافق وغالبًا ما تعتبر سجلاتها سرًا تجاريًا.

يعمل البشر على تحسين مدنهم منذ الأيام الأولى ، ودفن أنابيب المياه المصنوعة من الخشب والرصاص والنحاس لأكثر من 5500 عام مع مصارف في الشوارع ومجاري مصنوعة من الطوب المقولب وأنابيب الطين لفترة طويلة تقريبًا. كانت أنظمة تصريف الطوب الكبيرة المكتملة مع ثقوب الوصول ، على غرار التفاصيل الحديثة كانت قيد الاستخدام قبل 4000 عام في بابل.

بين 3000 و 1500 قبل الميلاد ، كان لدى جزيرة كريت المجاري وأنظمة الصرف المماثلة لتلك الموجودة اليوم حتى 3.5 متر (10 أقدام) تحت الأرض غالبًا ما تكون مصنوعة من أنابيب الطين المدببة المزودة معًا لتشكيل بعض أنابيب الحنفية والمقبس المبكرة.

في اليونان ، تم تجهيز العديد من المنازل مع مراحيض أفرغت في مجاري أسفل الشوارع. كما دفن المدن اليونانية قناة المياه التي تصل إلى 20 مترًا (60 قدمًا) تحت مستوى الأرض لحماية مصادر المياه الخاصة بها من الأعداء.

خلال فترة ما بعد الرومانية ، تم نسيان الكثير من هذه التكنولوجيا لمدة تصل إلى 1000 عام. تم تسجيل أنابيب الرصاص لأول مرة في لندن في عام 1235 ، وبحلول القرن السادس عشر ، تم إعادة تقديم إمدادات المياه المنقولة إلى المدينة باستخدام مزيج من الأنابيب الخشبية والرصاص.

في أوائل القرن التاسع عشر ، تم تقديم إضاءة الغاز ؛ في بعض المناطق ، تم تفكيك براميل بندقية فائض من حرب القرم لتشكيل خطوط أنابيب الغاز. كانت أول إمدادات كهربائية في المملكة المتحدة في غودالينج في عام 1881 حيث تم تثبيت الإمداد العام والإضاءة في الشوارع. أدى إدخال الهاتف في عام 1877 إلى مزيد من النمو ، تم وضع أول كابل جذع تحت الأرض في الثمانينيات من القرن التاسع عشر.

تزيد عمر العديد من المرافق المدفونة التي يتم استخدامها ، والتي تزيد عن 40 عامًا ، وغالبًا ما تكون قديمة قدرها 100 عام ، وبالتالي أي سجلات ، في حالة وجودها بشكل قديم تمامًا ؛ على سبيل المثال ، تم تثبيت خط أنابيب أو قناة على مسافة معينة من كبح الطريق ، كان ذلك عندما كان الطريق مجرد ممرتين ولم يعد يتعلق بالطريق السريع الأربعة الحديث الذي ربما يكون قد غير الاتجاه والموقف بالنسبة لخط المركز.

حتى لو تم دفن المصنع قبل عقد من الزمن فقط والعلامات الجغرافية الدقيقة التي لوحظت لموقعها من GNSs دقيقة للغاية ؛ لا يزال من الممكن أن يكون العودة إلى نفس المكان في المشهد مزعجًا ، خاصة في القارات الخاضعة لحركة تكتونية أسرع. يمكن أن يكون المصنع مترًا أو أكثر من موقعه الأصلي يعني الاعتماد على GNSS وحده دون الرجوع إلى المصنع المدفون نفسه أو بناء إزاحة دقيقة في كاشف الموقع يمكن أن يؤدي إلى الحفر في الموقع الخطأ.

صديق وعدو

يمكن أن تكون الأرض ، في حالة المرافق المدفونة ، صديقها وعدوهم: يمكن للتربة حماية ودعم وإخفاء القنوات القبيحة والكابلات والأنابيب. ولكن في دفنهم ، يجعل من المعرفة بالضبط أين هم مزعجون. خذ مثالًا واحدًا عندما يتم تثبيت خدمة جديدة ، وربما باستخدام تقنية حديثة بدون خندق ، هل يمكن أن يكون المقاول متأكدًا بنسبة 100 ٪ من أنه لا يوجد شيء تحت هذا الطريق يحاولون تجنب الحفر؟

فقدت في النمو - لا تدع قصة مغامرتك تتحول إلى مأساة

مما لا شك فيه أنك قد سمعت عن العديد من حوادث مصنع المرافق المدفون التي تضررت أثناء التنقيب إماًا أو خدمة مختلفة قريبة. عادةً ما يكون الضرر بسيطًا ولكنه لا يزال يسبب المتاعب والتكاليف التي لم يكن متوقعًا ، على الأقل ، يزعج السكان الذين لديهم قيود إضافية على حركة المرور بينما يحضر فريق الأداة الأخرى وإصلاح الضرر. في بعض الأحيان ، تكون الآثار المترتبة على الأضرار أسوأ بكثير ، حيث تمزق أنابيب الغاز وتسبب الحرائق ، أو أنابيب المياه التي تسبب فيضانات واسعة النطاق وما إلى ذلك في أسوأ الأمثلة ، تضيع الأرواح ، أو الإصابات الكبيرة التي تسببها.

متابعة من المثال أعلاه حيث يقترح المقاول تثبيت خدمة جديدة باستخدام تقنية 'الخنادق ' ؛ ماذا يحدث إذا فاتهم 'وجود جزء من خط أنابيب الغاز عبر هذا الطريق؟ إذا كان الحفر الأفقي أو غيره من الجهاز يزعج أو حتى يؤثر بشكل مباشر على خط الأنابيب ؛ ماذا يمكن أن تكون الآثار المترتبة؟ على الأقل الحاجة إلى حفر الطوارئ وإصلاح خط الأنابيب.

هذه ليست مشكلة جديدة ، وقد تم تشريع الحكومات في جميع أنحاء العالم لضمان الحد الأدنى ، قبل أن يتصل المقاولون بقاعدة بيانات مركزية أو شركات المرافق الأخرى التي من المحتمل أن يكون لها مصنع في المنطقة ومن ثم إجراء مسح فوق الأرض للاحتفال بالمكان الذي يوجد فيه المصنع المدفون.

الأسئلة المهمة التي يجب الإجابة عليها قبل الحفر في الأرض هي:

1. أين هو؟

2. ما هذا؟

3. هل هو العدد مع السجلات المعروفة؟

4. هل يمكنك رؤية كل شيء؟

5. هل أنا آمن للحفر؟

هل هو مجرد الكنز ذي قيمة؟

فيما يلي بعض الأرقام لوضع تكاليف أعمال الشوارع في منظورها الصحيح ؛ في المملكة المتحدة ، تشير التقديرات إلى أن 1.5 مليار جنيه إسترليني يتم إنفاقه سنويًا على أعمال الشوارع بمبلغ 150 مليون جنيه إسترليني إضافي تم إنفاقه على إصلاح الأضرار التي تسببت فيها تلك الأعمال (McMahon ، Burtwell ، & Evans ، 2006). ويقدر كذلك أن التكلفة العامة للمجتمع والاقتصاد تصل إلى 5.5 مليار جنيه إسترليني آخر بسبب الآثار المتعددة لأعمال الشوارع ، مثل الازدحام المروري والتأخير.

أجهزة الكشف عن المناجم

حتى السبعينيات من القرن الماضي ، تم تثبيت معظم الخدمات مع شكل من أشكال القناة أو الموصل المعدني ، والمياه الصرف الصحي والاستثناء الوحيد الذي يتم نقله في كثير من الأحيان من خلال أنابيب الطين. يمكن اكتشاف الكابلات والأنابيب المعدنية وقنوات معدنية باستخدام العديد من التقنيات التي تكون معظمها اختلافات على أجهزة الكشف عن المعادن البسيطة والتي تستجيب للتغير في تفاعل الدائرة المضبوطة عندما يتم إحضار المكون الاستقرائي (ملف البحث) بالقرب من المعدن. تحفز الأنظمة البديلة إشارة على المواد الموصلة كهربائيًا ثم تكتشف وجود تلك الإشارة على طول الموصل.

ولكن ، على نحو متزايد منذ منتصف السبعينيات من القرن الماضي ، تم تصنيع القنوات وخطوط الأنابيب ، وخاصة الأصغر الموجودة في المناطق الحضرية ، باستخدام مواد بلاستيكية مثل البولي فينيل كلوريد (PVC) والبولي إيثيلين (PE ، MDPE و HDPE). في حالة القنوات التي تحمل الأسلاك والكابلات المعدنية ، فهذه مشكلة أقل لأن أنظمة تتبع الكابلات الاستقرائية ستعمل مع هذه. لكن أنظمة المياه والغاز والألياف الألياف يمكن أن تكون غير مرئية 'إلى معظم أنظمة مواقع الكابلات ، لذلك قد يحتاج المقاولون إلى الاعتماد على تقنيات باهظة الثمن مثل رادار اختراق الأرض التي تتطلب تدريبًا كبيرًا لتفسير النتائج وغالبًا ما يكون ترخيص جهاز إرسال إذاعي خاص للعمل.

أظهرت نتائج التجارب 'الأعمى ' لتحديد موقع الخدمات في أواخر التسعينيات أن أساليب المسح الحالية يمكن أن توفر فقط معدل نجاح بنسبة 50 ٪: تم اختيار موقع عند تقاطع طريق في المملكة المتحدة وتمت إزالة جميع السطح وتم تعيين جميع المرافق بدقة. وشملت هذه أربعة مجاري ، وأحد عشر كابلات الاتصالات ، وخمسة عشر كابلات كهرباء ، وثلاثة MDPE واثنين من أنابيب المياه من الحديد الزهر بالإضافة إلى اثنين من أنابيب الغاز HDPE. أعيد السطح وتم دعوة ثلاثة مقاولين للمسح لاستخدام معداتهم الخاصة والإنفاق طالما ضروري لرسم خريطة ما يمكنهم العثور عليه (Ashdown ، 2000).

كان موجز لإظهار ما كان حاضرا. في هذه الحالة ، تم تفويت الكثير. مع نتائج هذه الدراسات الاستقصائية التي يتم استخدامها لقرار بسيط 'نعم أو لا ' بشأن ما إذا كان الآمن للحفر ، ظل خطر كبير بوضوح.

هذه الفكرة صدى معي

ما الذي يمكن فعله لـ 'Mark ' مثل النبات غير الموصل '؟ حسنًا ، الخيار الأكثر وضوحًا هو إضافة سلك موصل 'تتبع ' أو ما يشبه داخل أو بجانب كل قناة. هذا يعمل بشكل جيد ، لبعض الوقت. بعد فترة من الوقت ، وربما بعد التنقيب الآخر ، أصبحت الأسلاك النزرة بجانب الأنابيب البلاستيكية تضررت وتآكلها وفصلها أثناء الصيانة الأخرى وحتى الأسلاك النزرة في عناصر مثل القنوات البصرية الألياف بدأت التآكل وتتخلص من ذلك ، وغالبًا ما يكون ذلك بسبب حقيقة أنه حتى أفضل القنوات بدون التهوية ستكون رطبة.

كل هذه الأسلاك النزرة ، كونها سلبية تمامًا ، وغالبًا ما لا تكون لها نهاية إلى نهاية 'تشغيل ' تعني أنه لا يمكن تتبع الأقسام المنفصلة إلا عن طريق الحث عن بُعد ، حيث يتم تطبيق إشارة على الموصل من فوق الأرض ثم تتبعها باستخدام مستقبل لعدة عشرات من الأمتار في وقت واحد.

ما كان مطلوبًا هو نظام لوضع علامة على المصنع المدفون الذي كان موثوقًا به وبسيطًا للاستخدام ، سواء في وقت التثبيت أو عند تتبعه وتكلفة منخفضة. بالتفكير في الاختلافات في موضوع الكشف عن المعادن 'المذكورة أعلاه ، تم توسيع التكنولوجيا إلى نظام يتم فيه دفن الأجهزة التي يتردد صداها في الترددات الكهربائية الرئيسية. من خلال اختيار مجموعة من الترددات التي يتم إزاحةها عن بعضها البعض يمكن استخدام المكونات الإلكترونية القياسية بشكل كافٍ لإنشاء هذه الدوائر الرنانة التي تؤدي إلى محلول منخفضة التكلفة نسبيًا.

كما أنها لا تحتوي على إلكترونيات نشطة 'قد تكون أكثر عرضة من مكونات ' السلبية '. لمزيد من حماية هذه الأضرار البيئية عند تثبيتها ، تم إرفاقها في حاويات بلاستيكية مغلقة ، مصنوعة من نفس HDPE مثل القنوات والأنابيب التي تحميها '.

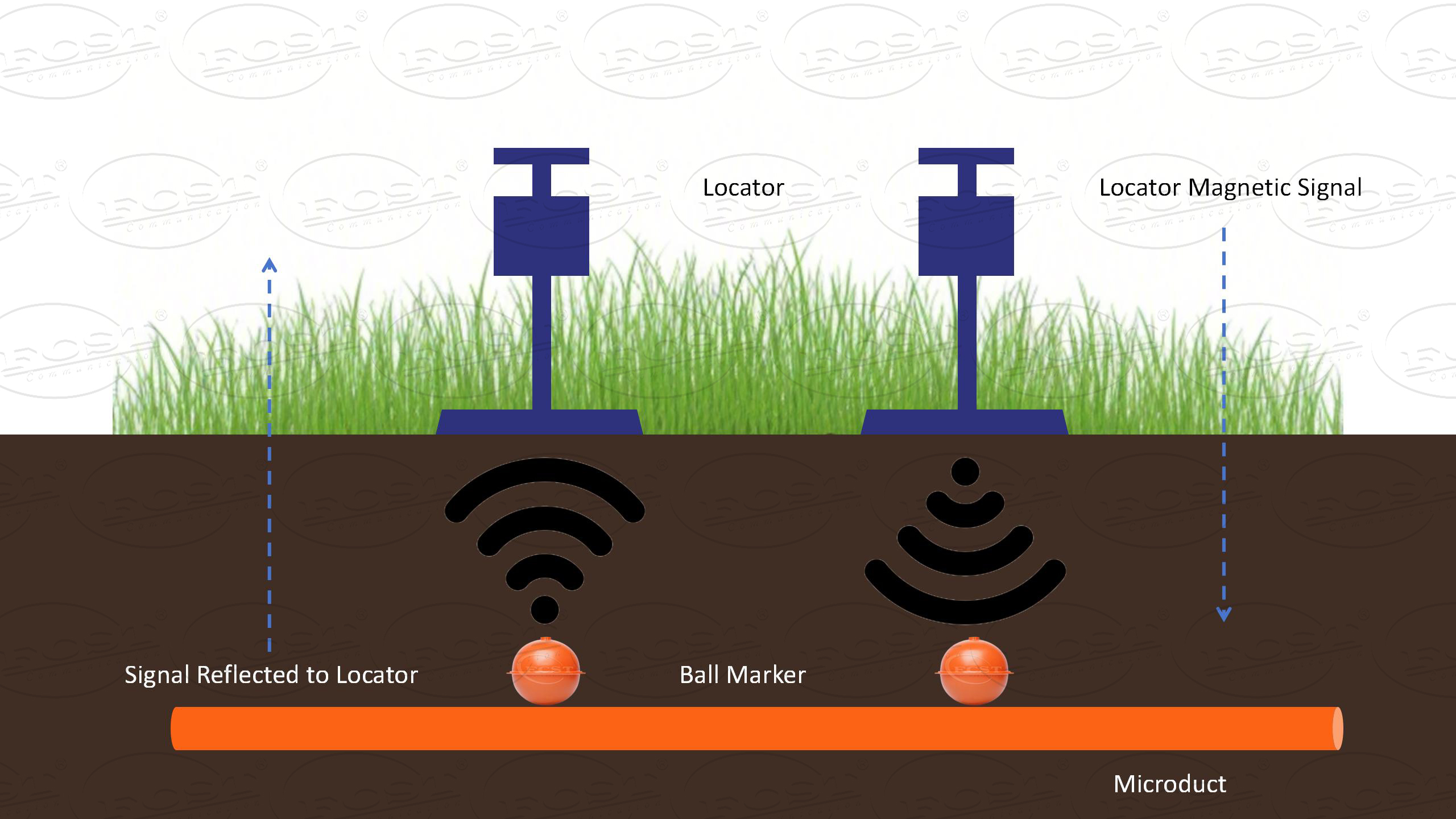

تشبه المعدات المستخدمة لتحديد موقع علامات الرنين هذه الأجهزة المحددة الأخرى ولكنها تختلف في حقيقة أنها تنقل وتتلقى. أولاً ، تم إعداد مجال مغناطيسي على تردد علامة رئيسية لجزء من الثانية ، سيؤدي ذلك إلى أي علامة قريبة يتم ضبطها على هذا التردد في التعاطف. عند إيقاف تشغيل جهاز الإرسال ، تستمر العلامة المدفونة في صدى لجزء من الثانية ، يمكن اكتشاف إشارة التحلل من هذا الرنين واستخدامها للإشارة إلى وجود علامة على هذا التردد الرئيسي على الشاشة ؛ في كثير من الأحيان مصحوبة بتحذير مسموع.

يمكن أن تقوم كرة علامة FCST-MB بمسح جميع الترددات المعيارية الحالية للصناعة بشكل متتابع بهذه السرعة مع بقاء حساسة ، بحيث يبدو أنها قادرة على اكتشاف جميع أنواع العلامات المعيارية في الصناعة بشكل متزامن.

البساطة أنا مفتاح

إذا تم استخدام أي تطبيق بنجاح ، فيجب إزالة جميع الحواجز أمام الاستخدام الفعال أو صنعها بأكبر قدر ممكن. عند تثبيت العلامات المدفونة نفسها ، يجب ألا يكون هناك أي متطلبات معقدة أو تعليمات للتثبيت ، فإن الخندق هو بيئة معادية ، ولا يريد أحد القيام بعمل محرج في مثل هذه المساحة المحصورة. لذلك ، فإن الحل المثالي هو علامة يمكن تثبيتها في أي اتجاه وترتبط ببساطة بالخدمة المدفونة.

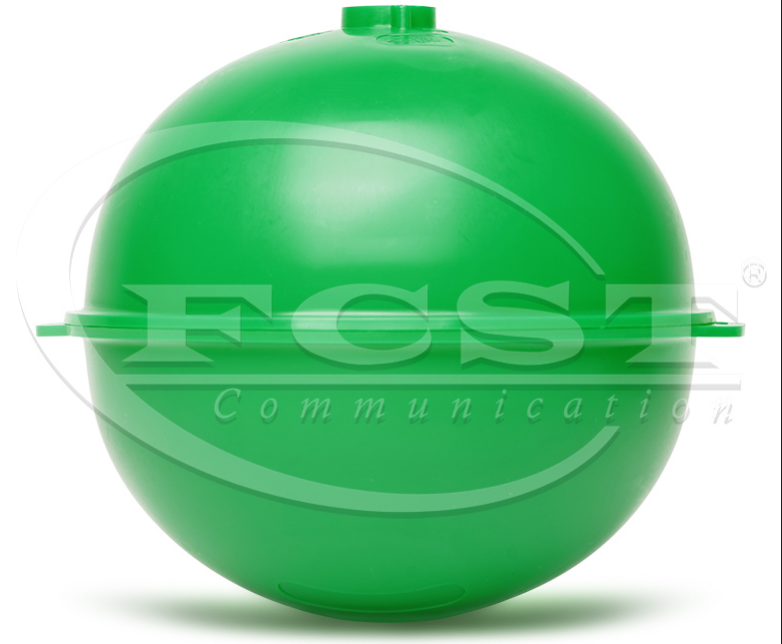

مع وضع هذا المتطلبات الأساسية في الاعتبار ، أنشأت FCST علامة Ball II التي تحتوي على مجموعة لفائف مضبوطة مغمورة والتي دائمًا مستويات ذاتية. عند تنشيطه بواسطة محدد موقع ، يخلق هذا الملف الأفقي استجابة ثنائية القطب العمودية القريبة ، مما يعني أن اتجاه التثبيت لا يرتبط بدقة الموضع أو الحساسية. ذروة الاستجابة هي دائما أعلى مباشرة من العلامة.

الأمن المستقبلي الشبكة ​​

النظر في الموقف الذي يمكن أن يؤكد فيه وجود علامات سلبية بسرعة اتساق الخطط في وقت ما في المستقبل. هذه القرائن تتجنب جميع المقاولين والمخططين المساعدين الاشتباكات مع الخدمات الحالية.

بالإضافة إلى ذلك ، في حالة وجود حالة طوارئ ، فإن وجود علامات في النقاط الرئيسية مفيد للغاية ، مما يتيح البحث السريع والسهل لجميع الشبكات القريبة التي تساعد على تجنب لعب الزهر مما يؤدي إلى مزيد من الصيانة المكلفة للشبكات أو غيرها من الشبكات. بالإضافة إلى السماح لفريقك بتصميم الموقع الذي يحتاجونه للحفر بدلاً من حفر خندق أكبر.

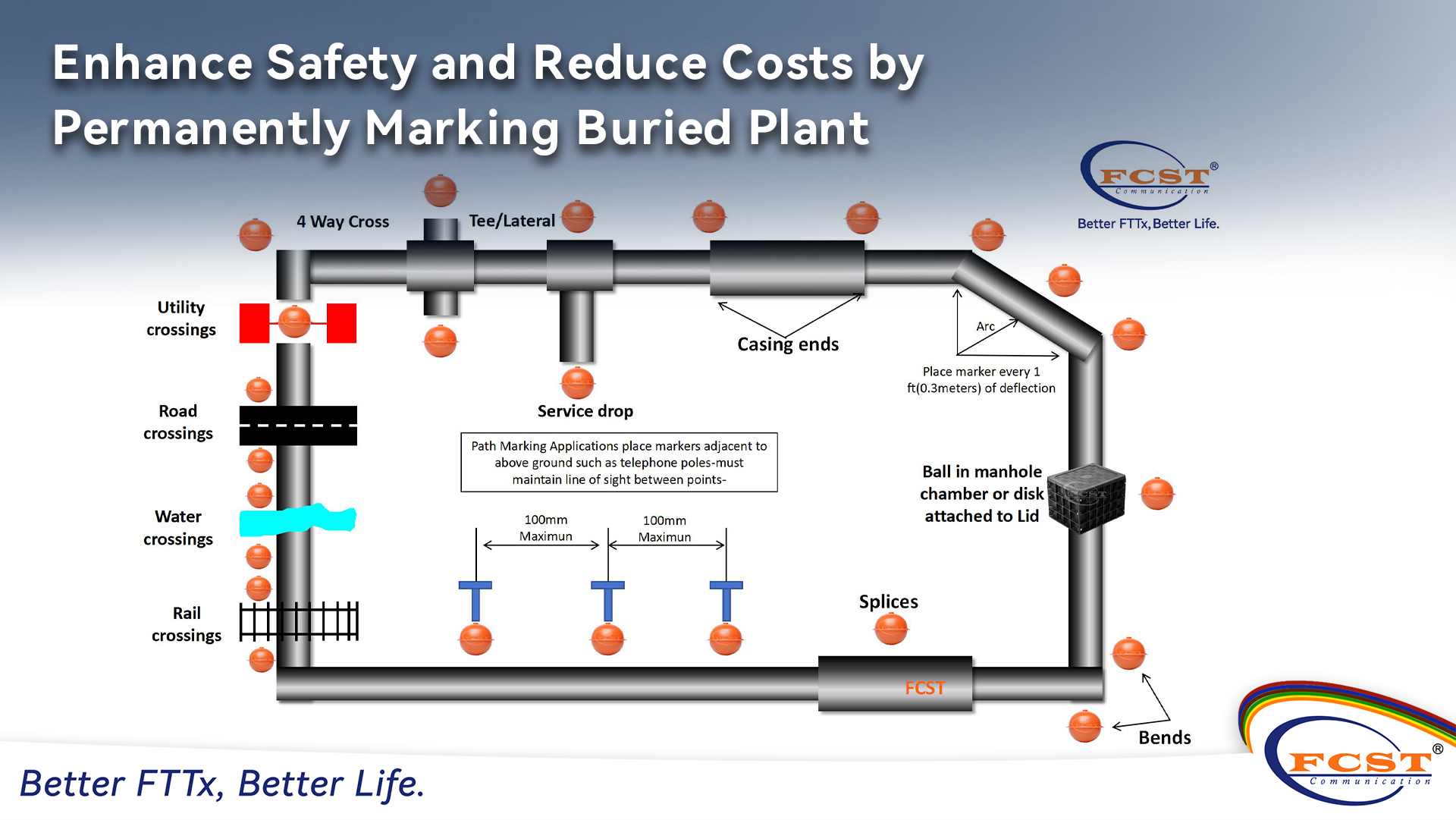

حدد موقع نقاط مثيرة للاهتمام في شبكتك

سواء أكان الغاز أو الكهرباء أو الاتصالات السلكية واللاسلكية أو تسخين المناطق أو المياه ، تتضمن الشبكة عادة نقاطًا بارزة ، تمثل أيضًا نقاط الضعف:

• دفن 'نهايات مسدود ' على سبيل المثال نقاط اتصال الماء أو القنوات الصغيرة المراد توصيلها لاحقًا

• إغلاق لصق الألياف البصرية أو الفرع المدفون

• الإصلاحات أو التوصيلات

• شبكة كروس

• تغيير الاتجاه أو العمق ودرجة التغيير

عادة ما تكون هذه النقاط صعبة إن لم يكن من المستحيل اكتشافها من فوق الأرض من قبل الفرق الميدانية ما لم يتم حفرها مؤخرًا. يتيح وضع العلامات السلبية في المواقع الرئيسية لأصحاب المصلحة تحديد هذه المواقع بسرعة وإيجابية ، وتمييزها عن بقية الشبكة.

وضع علامة على ملحقات ND I N T Network

الاستخدامات المقترحة

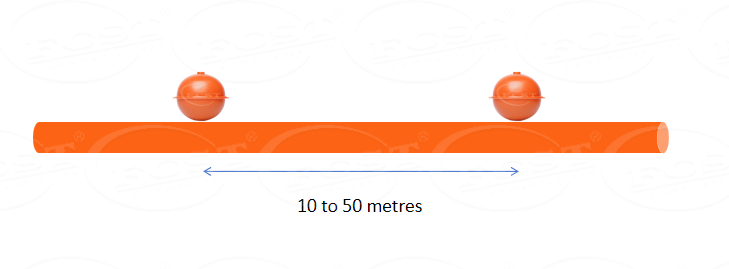

علامة في المساحات العادية على طول أشواط مستقيمة ، ربما كل 10 إلى 50 م.

قم بإنشاء مخطط داخل شركتك والتمسك به. عندما يتم تباعد العلامات بشكل مختلف مع

العادي 'خطة ' ثم يجب أن يكون المقاولون على دراية بأن 'شيء ما يحدث ' تحت الأرض.

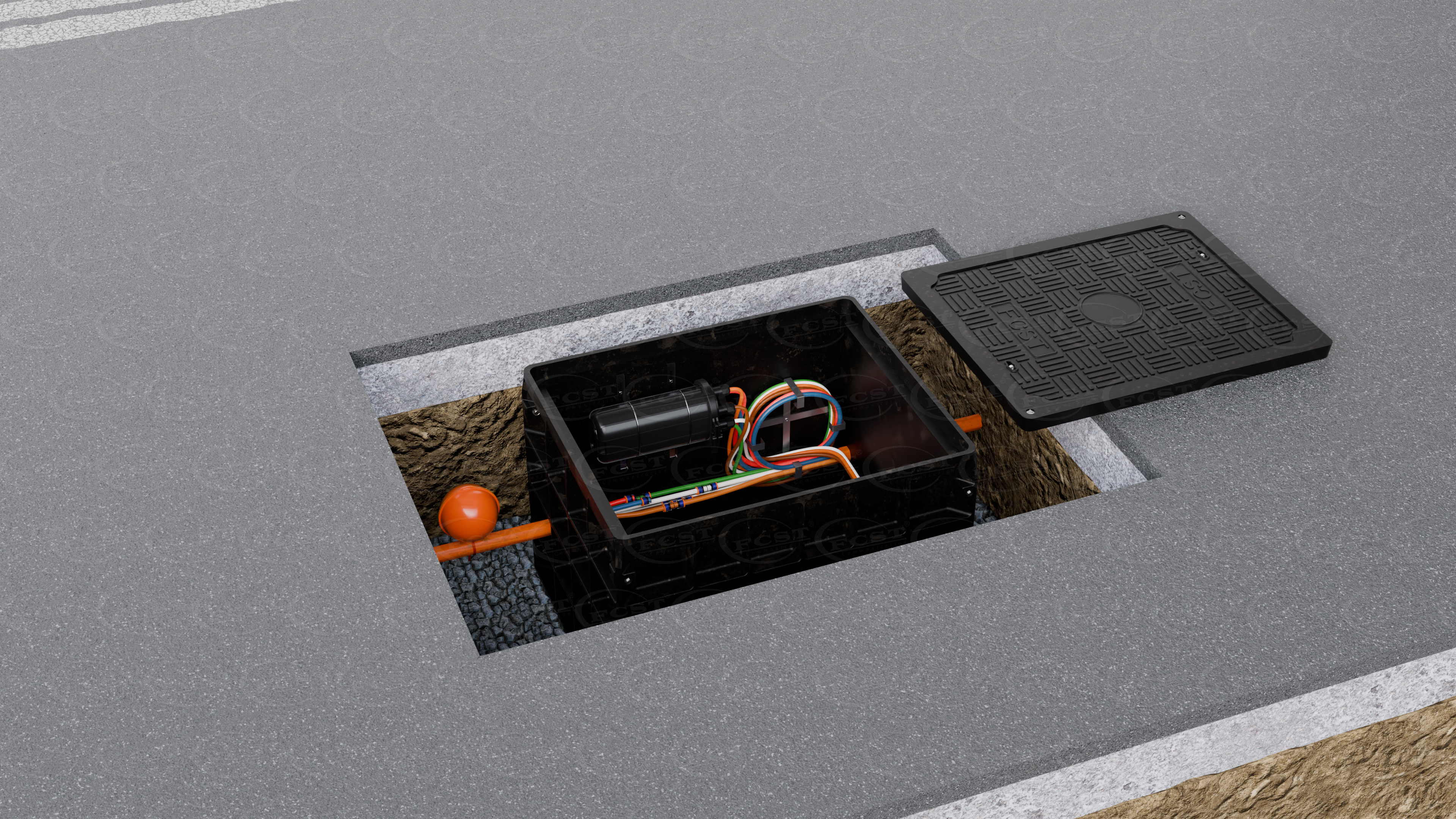

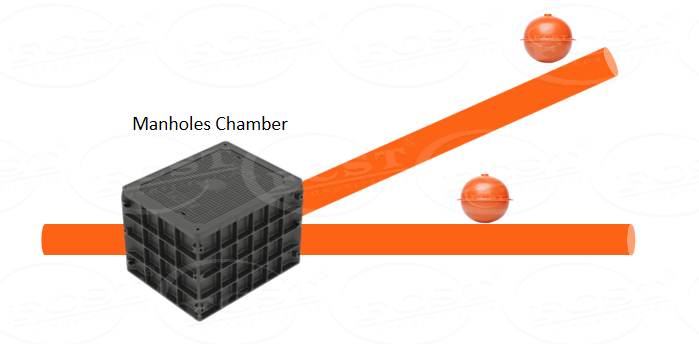

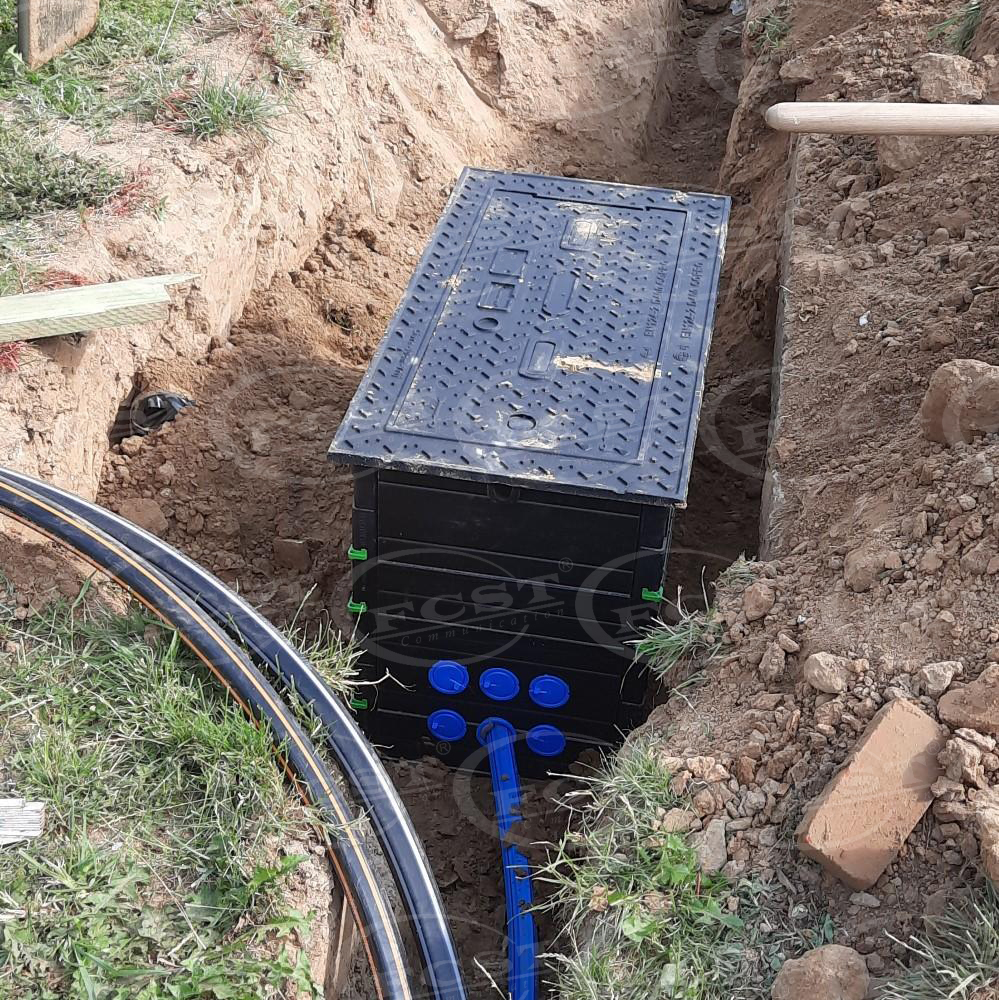

علامة على إغلاق لصق الألياف البصرية وغرفة التفاصيل.

إضافة اختياريا علامة ، ربما كرة علامة داخل أو فوق غرفة التفتيش أيضا.

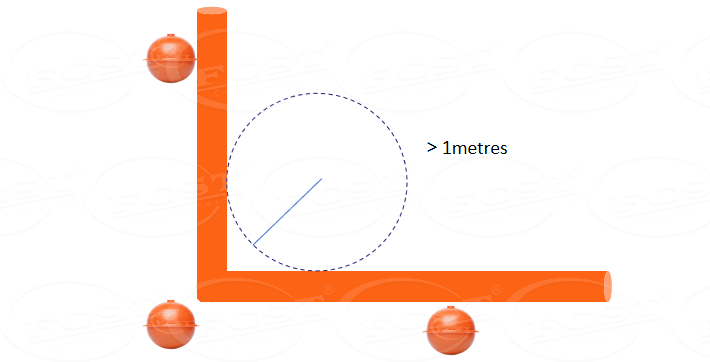

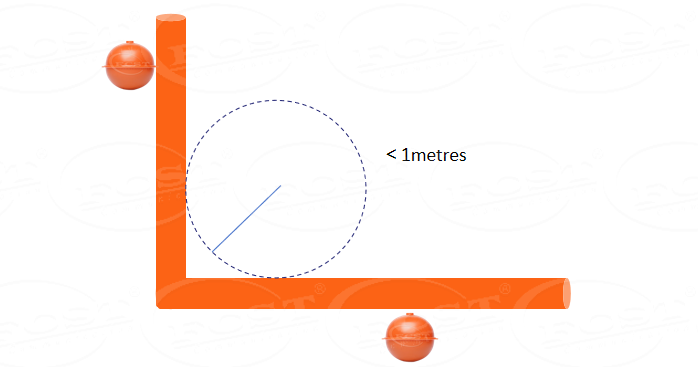

ترميز ينحني على جانبي منحنيات دائرة نصف قطرها الأصغر

بالنسبة لمنحنيات نصف القطر الأصغر ، حيث يجب اكتشاف تغيير الاتجاه مع المحدد

عندما تكون مباشرة فوق علامة واحدة ؛ تحتاج فقط إلى وضع علامة على جانبي الانحناء.

اتبع المنحنى للخدمات الكبيرة

بالنسبة لمنحنيات نصف القطر الأكبر ، حيث لا يمكن اكتشاف التغيير النهائي في الاتجاه مع المحدد

مباشرة فوق علامة واحدة ؛ يجب أن تضع علامة في نقاط حول الانحناء. مع كل علامة

يمكن اكتشافه من آخر. ربما لا يوجد أبعد من 1.5 متر على الفور.

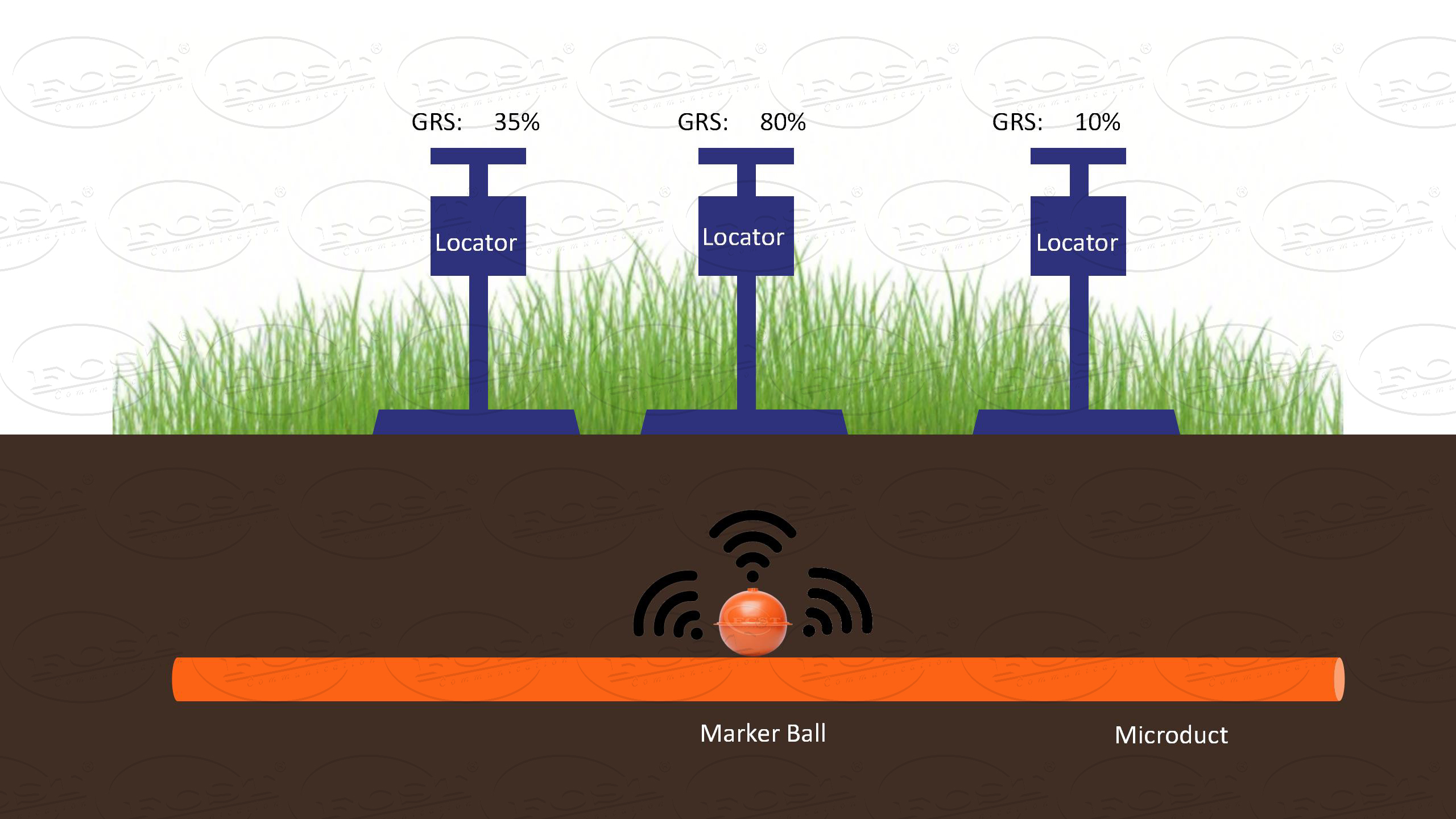

حقول العلامات

تم تصميم ملفات العلامات بحيث تكون استجابةها القصوى أعلى من المنتج مباشرة. تحتوي علامات النمط 'الكرة ' على لفائف على gimbal مرجحة تكون المستويات الذاتية تحت الجاذبية. كرة العلامة التي لها شكل حقل ثنائي القطب البسيط سهل تحديده. كرة العلامة يمكن اكتشافها على عمق لا يقل عن 1.5 متر (5 قدم)

مباشرة فوق كل علامة ، سيجد موقع المحدد استجابة 'الحد الأقصى ' أو 'بقعة حلوة ' التي يمكن الاعتماد عليها لتوجيه الحفر إلى تلك النقطة الرئيسية في شبكتك. على قدم المساواة ، سيكون لدى الخدمات الأخرى دليل جيد جدًا للأماكن لرعاية كبيرة عند الحفر.

خيارات رسم الخرائط الدقيقة

عندما يتم دفن العلامات مع مصنع المرافق أو أثناء الإصلاح ، هناك ميزة أخرى: وهي السجلات والخرائط لا يجب تحديثها على الفور.

يحتاج المقاولون إلى التقاط بعض الصور الفوتوغرافية 'مثبتة ' بما في ذلك مراجع الموضع المرئية ، مثل Lamppost أو GatePost أو Tree. بعد ذلك ، نظرًا لأن الخدمات الجديدة أو التي تم إصلاحها يتم تمييزها الآن بدقة ويمكن اكتشافها بسهولة من فوق الأرض لاحقًا ؛ من السهل على المساح أن يتبع وقتًا قصيرًا بعد أن ينتهي المقاولون في الموقع وإنشاء أو تحديث خريطة رقمية دقيقة للمنطقة. يمكن أن يسمح هذا للمساح بالوصول إلى موقع أكثر وضوحًا وأداء عمله بسرعة أكبر ، عندما يكون أكثر ملاءمة ودون التسبب في مزيد من التأخير لمقاولي أعمال الشوارع.

يزداد طلب تعيين الدقة لـ 'The Underworld ' بشكل متزايد من خلال تشريعات جديدة في العديد من البلدان والولايات والمدن الرئيسية لتقليل المخاطر على الجمهور والمقاولين بنشاط عندما يتم تنفيذ أعمال الشوارع. يمكن أن يوفر الجمع بين موقع Marker مع نظام مستقبل GNSS الدقيق نتائج دقة كافية لتلبية هذه المتطلبات الجديدة.

ملخص

توفر أنظمة العلامات الإلكترونية وسيلة طويلة العمر وموثوقة ولكنها منخفضة التكلفة لتمييز النبات الدفن بدقة: يمكن القيام بذلك لعدد كبير من الأغراض في العديد من الصناعات ولكن السبب الرئيسي هو تحسين السلامة ، للمصنع المدفون ، والمقاولين الذين يعملون عليه أو القريب وعامة الجمهور. يتم وضع الأجهزة المضبوطة الدقيقة ببساطة في الخندق مع مصنع المرافق أثناء التثبيت أو الإصلاح. إذا تم اتباع نمط قياسي للتثبيت ، فإن ذلك يمكن أن يعزز الدقة للحفر في المستقبل وتوفير الوقت والموارد والمال مع تحسين السلامة بشكل كبير.

المنتجات ذات الصلة

لون	التطبيقات	تكرار	صورة​

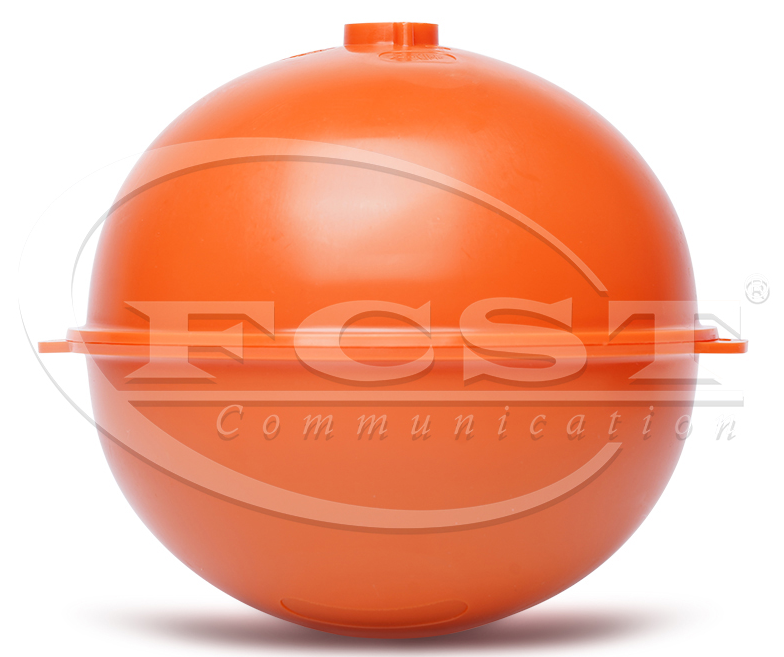

البرتقالي	الاتصالات	101.4 كيلو هرتز

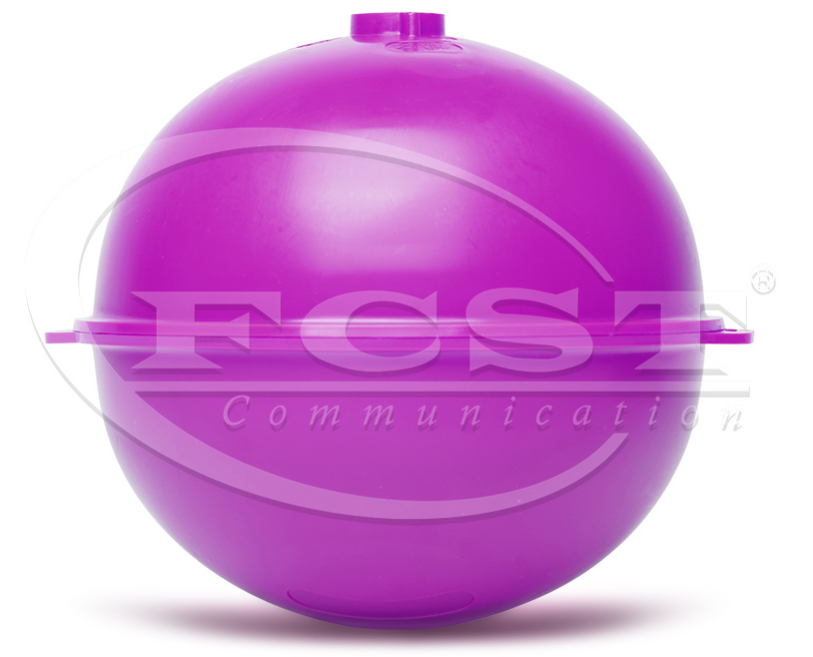

أرجواني	الماء غير الصالح	66.35 كيلو هرتز

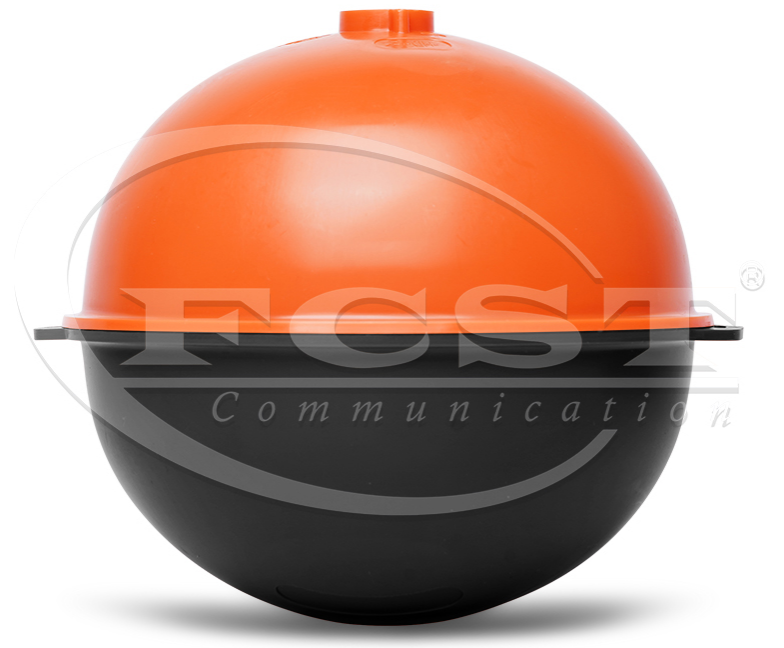

أسود/برتقالي	تلفزيون الكابل	77.0 كيلو هرتز

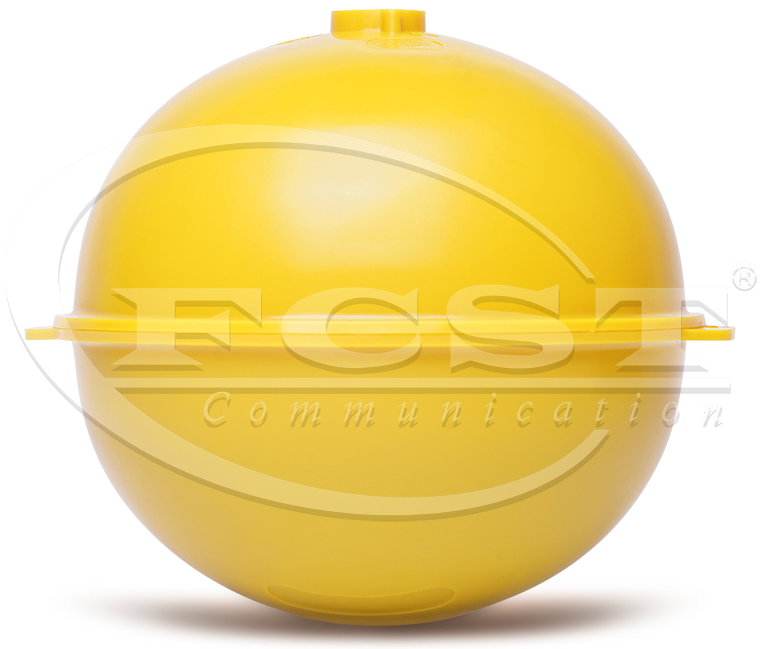

أصفر	الغاز	83.0khz
أخضر	صحية	121.6 كيلو هرتز

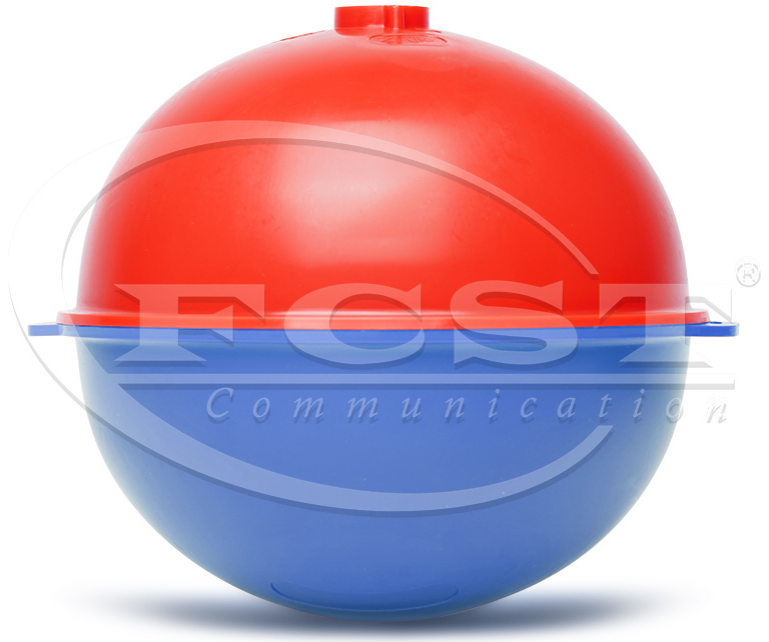

الأزرق/الأحمر	الطاقة الأوروبية	134.0khz

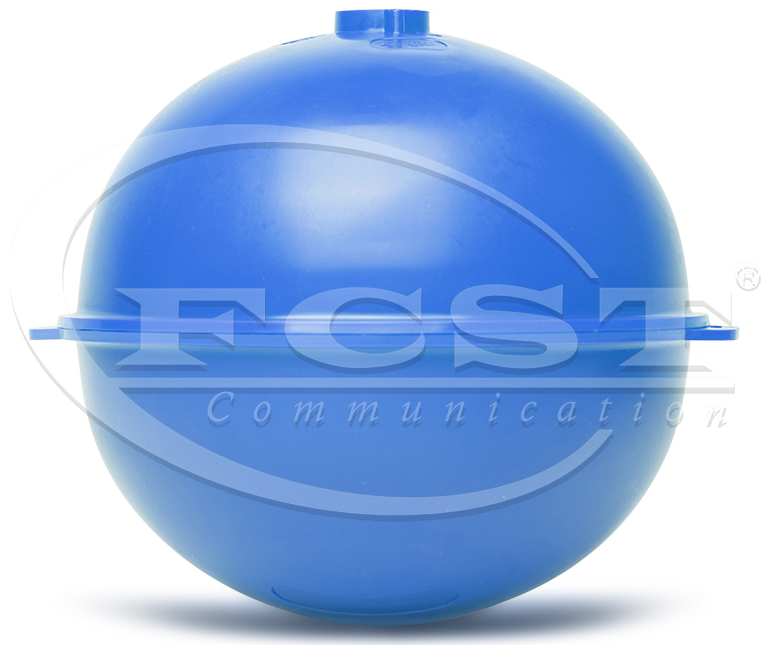

أزرق	ماء	145.7 كيلو هرتز

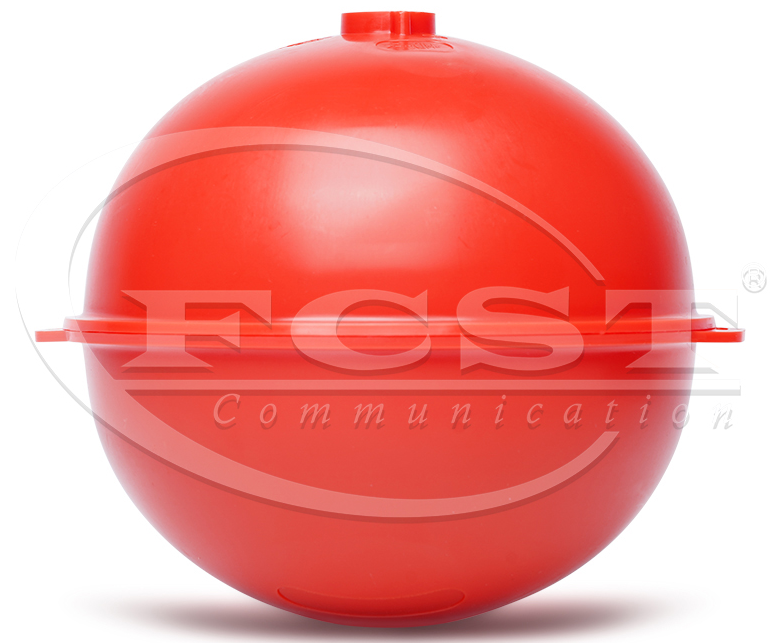

Red	كهرباء	169.8 كيلو هرتز

مسرد المصطلحات

EML - موقع العلامات الإلكترونية

EMS - نظام العلامات الإلكترونية

GNSS - نظام القمر الصناعي العالمي للملاحة ، مثل Navstar (GPS) ، Glonass ، Galileo ، Beidu إلخ.

GPR - رادار اختراق الأرض

---------------------------------------------------------------------------------------------------------------------------------------------
